61
CHÖÔNG 4
CAÁU KIEÄN CHÒU UOÁN
62
CHÖÔNG 4. CAÁU KIEÄN CHÒU UOÁN

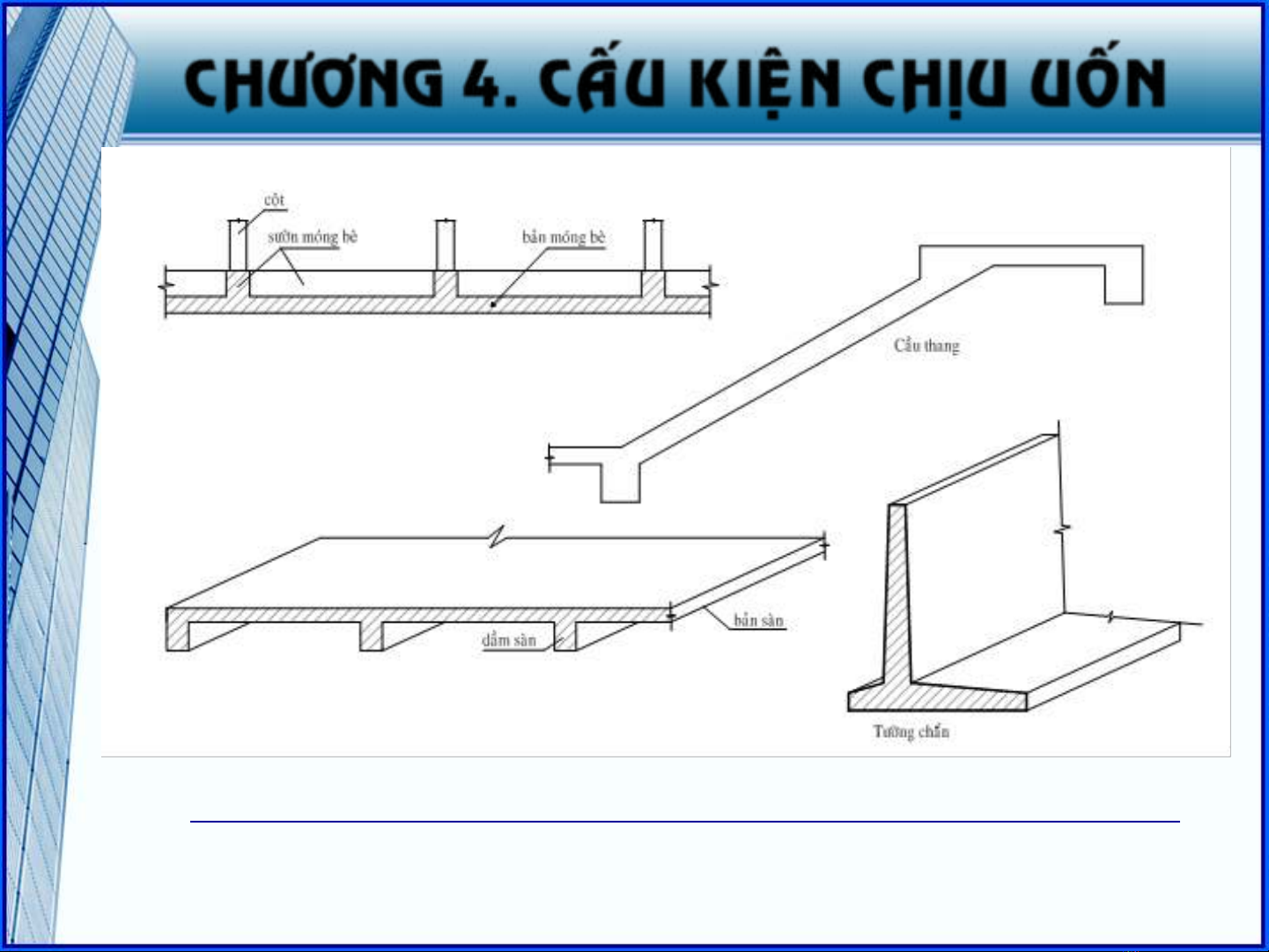

CAÙC CAÁU KIEÄN BTCT CHÒU UOÁN THÖÔØNG GAËP
63
4.1. ÑAËC ÑIEÅM CAÁU TAÏO
4.1.1 BAÛN
Chieàu daøy:
Baûn saøn nhaø daân duïng thoâng thöôøng
hb= 6 12 cm
Trong nhaø cao taàng chieàu daøy baûn saøn ñöôïc gia
taêng hôn.
Trong caàu thang daïng baûn chòu löïc (phaúng hoaëc
xoaén), baûn thang thöôøng coù chieàu daøy hb10 cm.
Chieàu daøy baûn moùng beø, baûn saøn khoâng söôøn
(saøn naám) thì coøn lôùn hôn caùc giaù trò neâu ôû treân.
CHÖÔNG 4. CAÁU KIEÄN CHÒU UOÁN
64

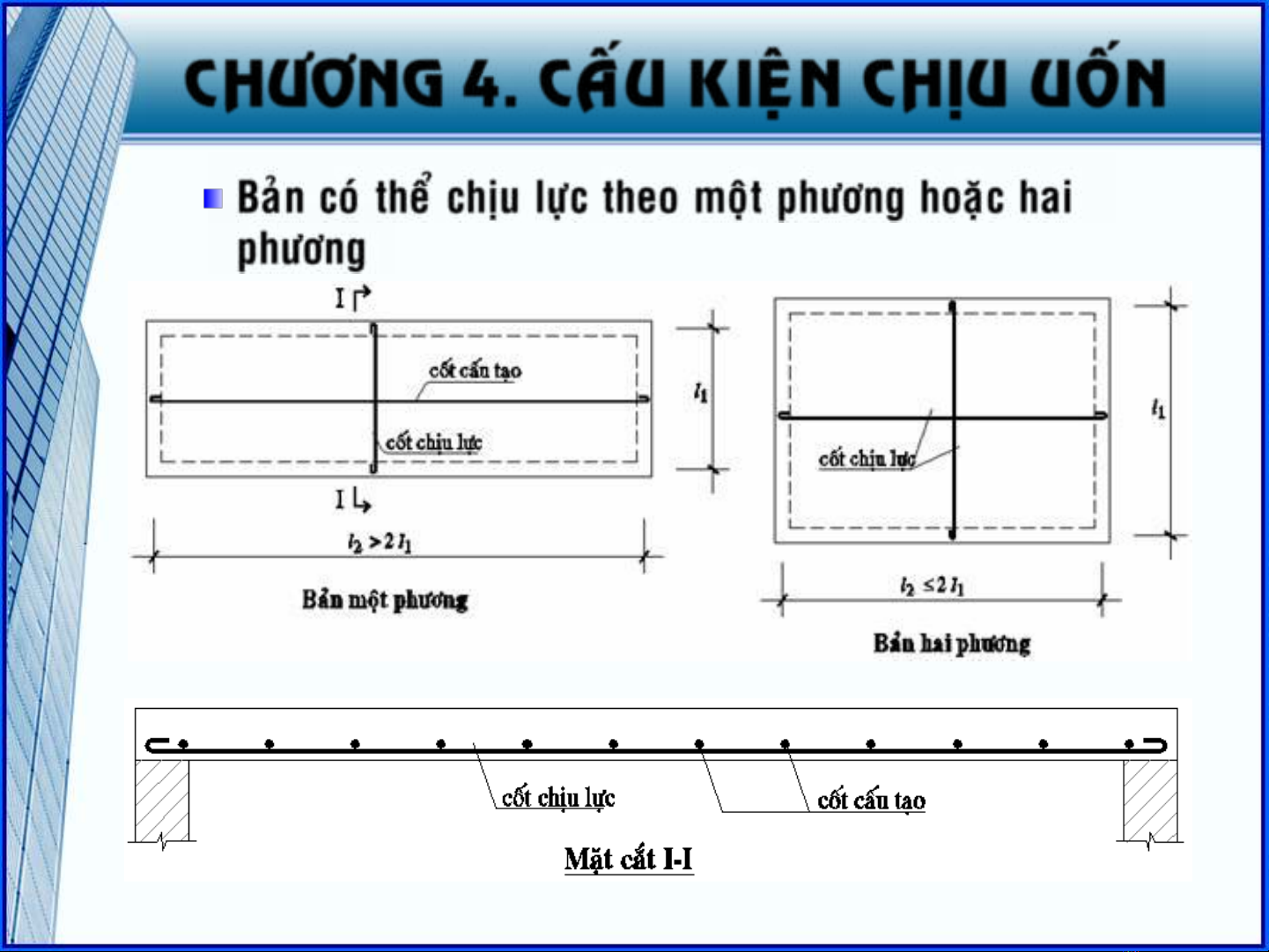

Baûn coù theå chòu löïc theo moät phöông hoaëc hai
phöông
CHÖÔNG 4. CAÁU KIEÄN CHÒU UOÁN
65
COÁT THEÙP BAÛN :
Coát theùp chòu löïc :
Ñaët trong vuøng keùo do moment uoán gaây ra.
Baûn saøn söôøn thöôøng duøng 6, 8, 10, 12.
Baûn moùng beø, saøn naám … duøng ñöôøng kính
coát theùp lôùn hôn.
- Khoaûng caùch :
70 200 mm khi hb< 15 cm ;
Nhoû hôn 1,5 h khi hb15 cm.
Coát theùp caáu taïo :
Fa caáu taïo 0,1 Fa chòu löïc
