THIẾT KẾ KẾT CẤU BTCT
CHƯƠNG 7: CẤU KIỆN CHỊU KÉO
Khái niệm chung
1
Cấu tạo cốt thép
2
CK chịu kéo đúng tâm
3
CK chịu kéo lệch tâm
4
2

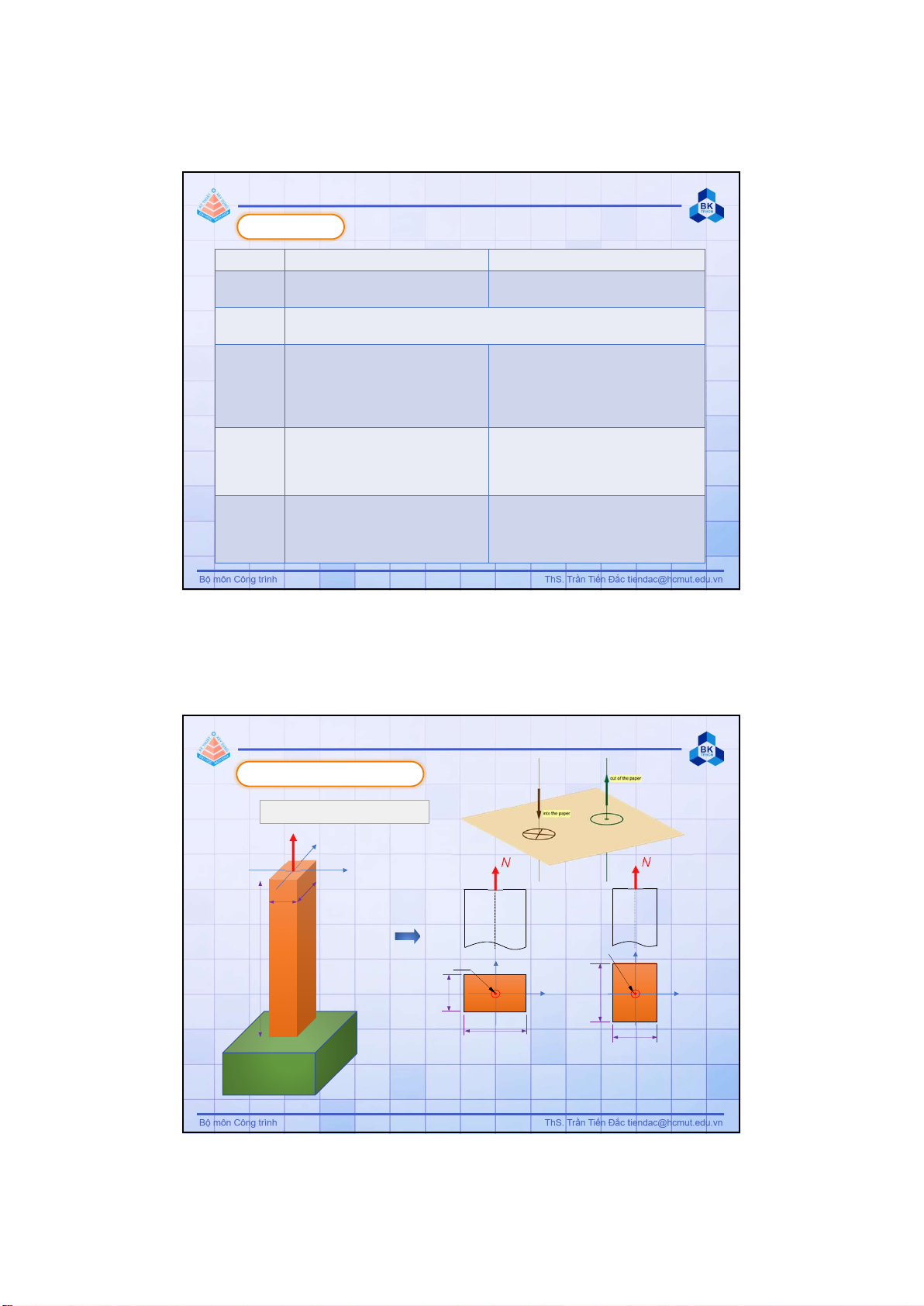

KHÁI NIỆM CHUNG VỀ CẤU KIỆN CHỊU KÉO
Cấu kiện Chịu kéo đúng tâm Chịu kéo lệch tâm
Hợp lực
tác dụng
N, gây kéo dọc trục, có thể là lực
đơn, hay hợp lực.
(N, Mx, My) gây kéo và uốn; không bị
uốn dọc; không cần tính lặp.
Đặc điểm
chịu lực Do bê tông chịu kéo kém, nên ứng suất kéo hoàn toàn do cốt thép chịu.
Ví dụ
Thanh chịu kéo của dàn, thanh
căng của vòm chống lại lực xô
ngang, thành đường ống có áp, bồn
chứa, silos có tiết diện ngang hình
tròn rỗng (hình vành khăn).
Tương tự, nhưng trục thanh không
đồng quy ở mắt dàn, hoặc có thêm tải
tập trung do thiết bị treo; thành bồn
chứa có mặt bằng hình vuông, HCN,
đa giác chịu áp lực chất lỏng…
Bố trí
thép dọc
Quanh chu vi tiết diện, cần đảm bảo
được neo chắc vào gối tựa; nếu có
nối, nên dùng đường hàn hoặc
couplers.
Bố trí đối xứng ở hai cạnh theo
phương vuông góc với mặt phẳng
uốn.
Bố trí
thép đai
Do chịu kéo đúng tâm, bê tông
không bị nở hông, lực cắt thường
nhỏ, nên đai bố trí theo cấu tạo,
giống như CK nén đúng tâm.
Nếu chịu kéo lệch tâm lớn, có cốt dọc
chịu nén, thì cốt đai cấu tạo như CK
chịu nén lệch tâm.
1.1 Giới thiệu
KHÁI NIỆM CHUNG VỀ CẤU KIỆN CHỊU KÉO
CK chịu kéo đúng tâm
h
b
N
N
b
h
N
N
hoặc
x
y
bh
N
H
1.2 Phân loại theo nội lực
3

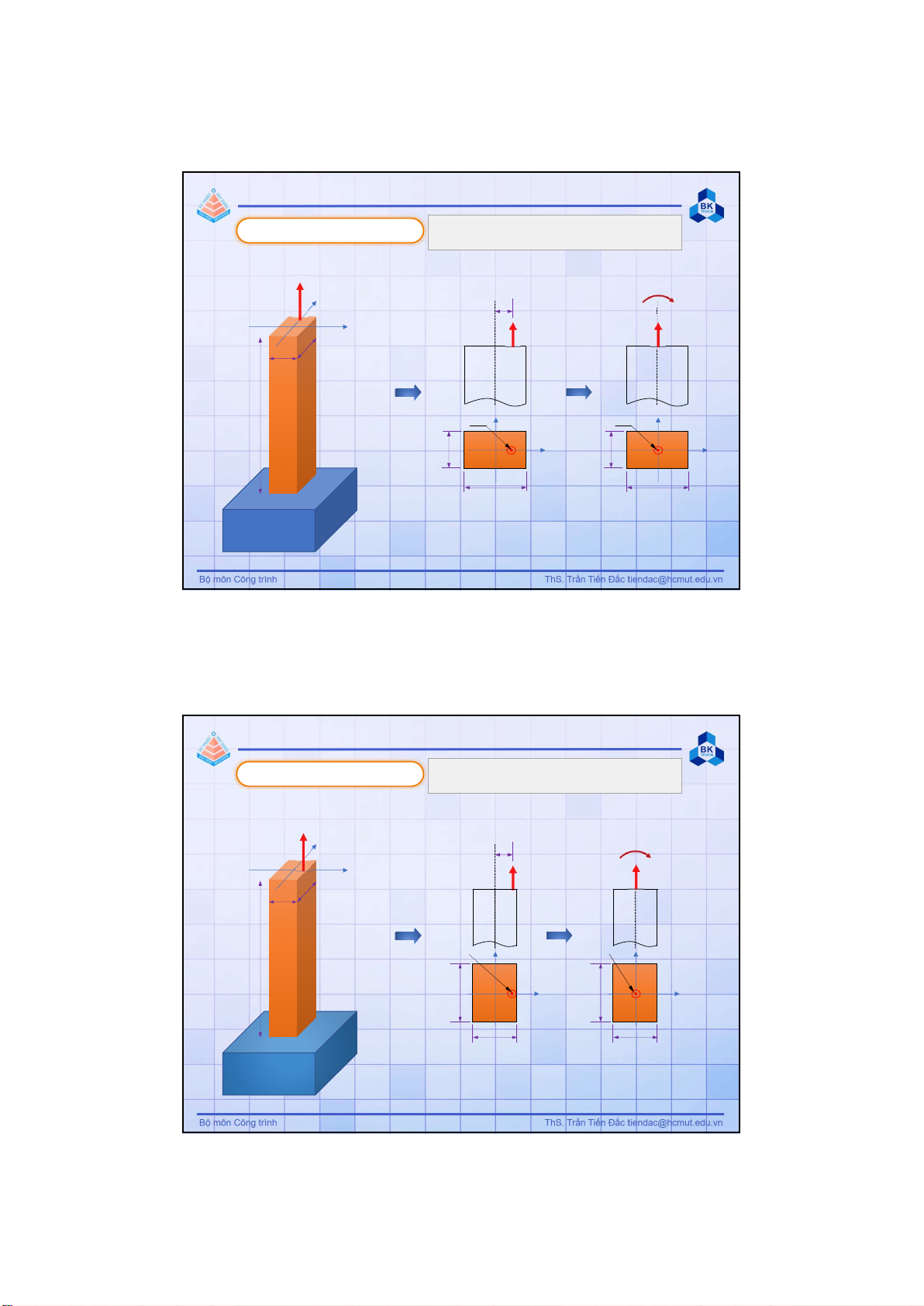

KHÁI NIỆM CHUNG VỀ CẤU KIỆN CHỊU KÉO
1.2 Phân loại theo nội lực CK chịu kéo lệch tâm một phương
(cùng phương chịu lực có lợi của tiết diện)
x
y
bh
N
H
h
b
N
N
e0y
h
b
N
N
Mx=N.e0y
x
KHÁI NIỆM CHUNG VỀ CẤU KIỆN CHỊU KÉO
1.2 Phân loại theo nội lực CK chịu kéo lệch tâm một phương
(cùng phương chịu lực bất lợi của tiết diện)
x
y
bh
N
H
N
e0x
b
h
N
My=N.e0x
b
h
N
Ny
4

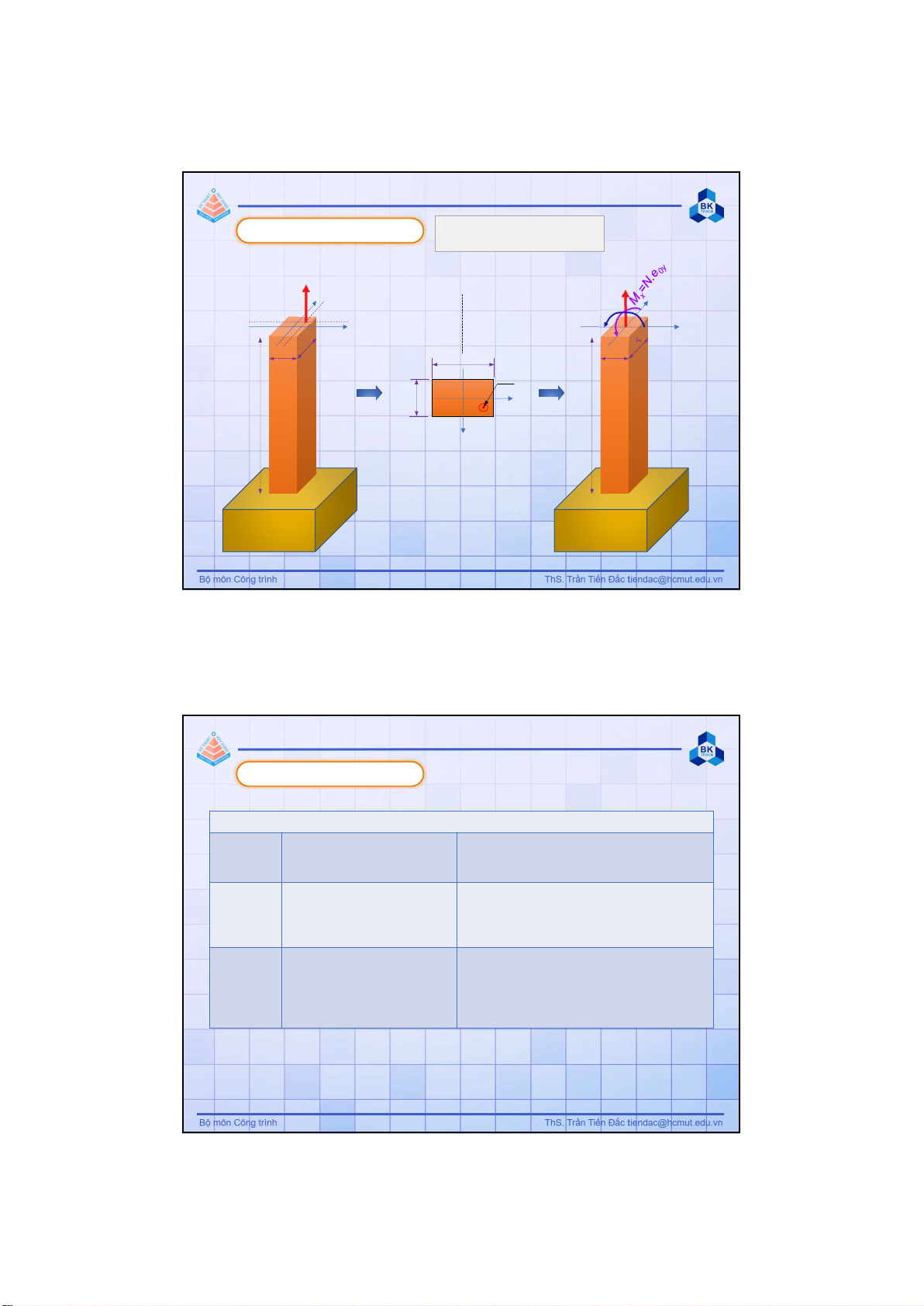

KHÁI NIỆM CHUNG VỀ CẤU KIỆN CHỊU KÉO
1.2 Phân loại theo nội lực CK chịu kéo lệch tâm xiên
(lệch tâm hai phương)
x
y
bh
N
H
x
y
bh
N
H
My=N.e0x
h
b
N
x
y
5574:2018 CK chịu kéo cần được kiểm tra theo cả hai trạng thái giới hạn
Cấu kiện
TTGH I – Đảm bảo độ bền
trên tiết diện thẳng góc và tiết
diện nghiêng
TTGH II – Đảm bảo giới hạn về bề rộng khe
nứt
Chịu kéo
đúng tâm
(KĐT)
8.1.2.5 Tính toán CK BTCT
chịu KĐT theo nội lực giới hạn
8.2.2.1.1 Điều kiện xác định sự hình thành
vết nứt
8.2.2.2.6 Nội lực khi hình thành vết nứt trong
các CK chịu KĐT
Chịu kéo
lệch tâm
(KLT)
8.1.2.6 Tính toán CK BTCT
chịu KLT theo nội lực giới hạn
8.1.2.1.1 Tính toán độ bền CK
chịu KLT đối với các tiết diện
thẳng góc
8.2.3.3.1 Để làm cơ sở tính độ võng của cấu
kiện chịu KLT thì cần xác định độ cong…
8.2.3.3.2 Giúp xác định độ cong toàn phần…
8.2.3.3.6 Phương trình xác định vị trí T.T.H…
KHÁI NIỆM CHUNG VỀ CẤU KIỆN CHỊU KÉO
1.3 Đặc điểm thiết kế
5
CHƯƠNG 7: CẤU KIỆN CHỊU KÉO
Khái niệm chung
1
Cấu tạo cốt thép
2
CK chịu kéo đúng tâm
3
CK chịu kéo lệch tâm
4
Act Asw
As𝐴
󰆒
CẤU TẠO CỐT THÉP CẤU KIỆN CHỊU KÉO
2.1 Phân loại
Tầng n
Tầng n+1
𝐴
󰆒
Act
Asw
As
(1232)
(1220)
(610)
1. Cốt thép dọc chịu lực (Asvà 𝐴
󰆒)
2. Cốt thép dọc cấu tạo (Act)
3. Cốt thép ngang chống cắt (Asw)
5574:2018 10.3
