THIẾT KẾ KẾT CẤU BTCT
Yêu cầu cơ bản
1
Quy trình thiết kế
2
Phương pháp thiết kế
3
Tải trọng và tác động
4
Mô hình phân tích nội lực
5
Nguyên lý cấu tạo BTCT
6
C.3 NGUYÊN LÝ THIẾT KẾ VÀ CẤU TẠO
2
YÊU CẦU CƠ BẢN
Đề bài thiết kế
Hồ sơ kiến trúc dự án: quy
mô, cấp công trình, địa điểm,
tiến độ thời gian,…
Các bản vẽ kiến trúc:
+ Mặt bằng
+ Mặt đứng
+ Mặt cắt
Đối tượng thiết kế
Kết cấu chịu lực, bao gồm
các cấu kiện phần thân và
phần móng, chủ yếu là:
+ Dầm, cột, dàn
+ Sàn, thang, vách
+ Móng
Yêu cầu thiết kế
Độ bền vững
công trình
Công năng sử
dụng
Phù hợp với cấp
công trình
Chọn vật liệu
hợp lý
Khả thi với điều
kiện thi công
Tối ưu về chi
phí, thời gian,..
Sản phẩm thiết kế
+ Thuyết minh tính toán (cơ sở thiết
kế, chỉ định vật liệu, lập luận
phương án, tính toán chi tiết, lựa
chọn thông số, kết quả thiết kế)
+ Bản vẽ thiết kế (tổng thể kết cấu,
kích thước cấu kiện, hình dạng tiết
diện, chi tiết cấu tạo)
Yêu cầu cơ bản
1
Quy trình thiết kế
2
Phương pháp thiết kế
3
Tải trọng và tác động
4
Mô hình phân tích nội lực
5
Nguyên lý cấu tạo BTCT
6
C.3 NGUYÊN LÝ THIẾT KẾ VÀ CẤU TẠO
3
QUY TRÌNH THIẾT KẾ
7Bố trí, cấu tạo
BTCT
1Mô tả giới thiệu
về KC
2Chọn sơ bộ các
thông số
3Chọn
sơ đồ tính
4Xác định tải trọng
5Phân tích nội lực
6Tính toán CK
BT cốt thép
Tối ưu hóa
QUY TRÌNH THIẾT KẾ
7Bố trí, cấu
tạo BTCT
Bố trí cốt thép chịu lực Thiết kế chi tiết các nút liên kết
Bố trí cốt thép cấu tạo Thể hiện lên bản vẽ
1Mô tả giới
thiệu về KC
Vị trí, nhiệm vụ, đặc điểm của KC Lựa chọn phương án KC
Hình dáng, các kích thước cơ bản của KC Thể hiện mặt bằng KC
2Chọn sơ bộ
các thông số
Vật liệu (bê tông và cốt thép: cấp độ bền, cường độ,…)
Cấu kiện (chiều dày của bản, kích thước tiết diện của dầm, cột,…)
3Chọn
sơ đồ tính
Đơn giản hóa từ sơ đồ cấu tạo, khoảng cách nhịp tính toán, mô tả
các điều kiện biên (liên kết ngàm, liên kết khớp, liên kết thanh) dựa
trên mức độ khống chế các bậc tự do (DOFs)
4Xác định tải
trọng
Tĩnh tải Tải trọng tĩnh Tải trọng đứng Trường hợp tải trọng
Hoạt tải Tải trọng động Tải trọng ngang Tổ hợp tải trọng
5Phân
tích nội
lực
BT phẳng MxVyNzBiểu đồ nội lực Hệ số tổ hợp
BT không gian MyVxTzTổ hợp nội lực Biểu đồ bao
6Tính
toán CK
BT cốt thép
CK chịu kéo CK chịu nén CK chịu uốn CK
chịu cắt
CK
chịu xoắn
ĐT LT ĐT LT LTX UP UX
Tối ưu hóa
4
QUY TRÌNH THIẾT KẾ
No. Quy trình TK BTCT1 BTCT2 NNT BTƯLT
1Mô tả giới thiệu
về KC
Sự hợp lý của việc bố trí hệ chịu lực cho công trình, giải
pháp móng tối ưu
2Chọn sơ bộ các
thông số
Chọn cường độ vật liệu (BT, CT)
Kích thước tiết diện các loại cấu kiện
3Chọn
sơ đồ tính
Các bài toán phẳng,
1D
Các bài toán
phẳng, 2D
Các bài toán không
gian, 3D 1D, 2D
4Xác định tải
trọng
Phạm vi chịu tải
Bảng tính tải trọng
Các tải trọng đặc biệt: gió bão, động đất, tải
trọng lặp, va chạm, cháy nổ, sét đánh,…
5Phân tích nội
lực Các bài toán tĩnh định
Hệ siêu tĩnh
bậc cao, tổ
hợp nội lực
Mode
dao động, tần
số riêng, chuyển vị
lệch tầng
6Tính toán CK
BT cốt thép
Các cấu kiện 1D cơ
bản (dầm, cột)
Cấu kiện 2D CK có nhịp lớn, tải lớn, dầm
cao, dầm chuyển,…
Các CK có yêu cầu đặc biệt: chống cháy,
chống ăn mòn, ngập nước,…
7Bố trí, cấu tạo
BTCT
Các cấu kiện 1D cơ
bản (dầm, cột)
Nút khung, nút cứng, các khe cấu tạo, các
hạng mục cao thấp khác nhau,…
Yêu cầu cơ bản
1
Quy trình thiết kế
2
Phương pháp thiết kế
3
Tải trọng và tác động
4
Mô hình phân tích nội lực
5
Nguyên lý cấu tạo BTCT
6
C.3 NGUYÊN LÝ THIẾT KẾ VÀ CẤU TẠO
5

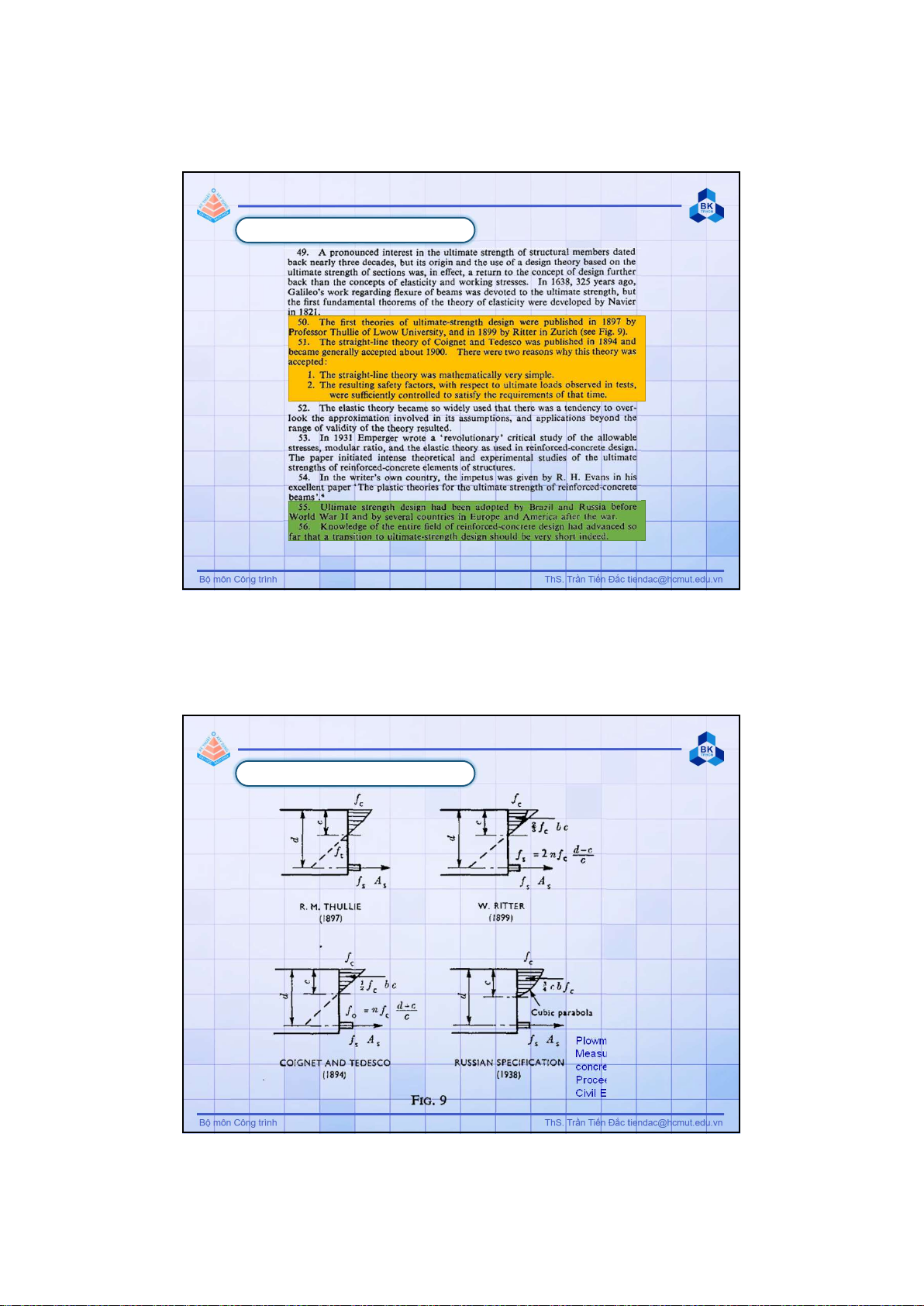

PHƯƠNG PHÁP THIẾT KẾ
Plowman, J. M. (1963). Measurement of stress in concrete beam
reinforcement. Proceedings of the Institution of Civil Engineers, 25, 127-146.
3.1 Lịch sử phương pháp thiết kế
PHƯƠNG PHÁP THIẾT KẾ
Plowman, J. M. (1963).
Measurement of stress in
concrete beam reinforcement.
Proceedings of the Institution of
Civil Engineers, 25, 127-146.
3.1 Lịch sử phương pháp thiết kế
