§4.3 CỘT RỖNG
CHỊU NÉN ĐÚNG TÂM
1. Cấu tạo thân cột rỗng
2. Sự làm việc của cột rỗng 2 nhánh chịu nén đúng tâm
2.1 Đối với trục thực y-y:
2.2 Đối với trục ảo x-x:
2.3 Xác định độ mảnh tương đương của cột rỗng
a) Cột rỗng thanh giằng:
b) Cột rỗng bản giằng :
§4.2 CỘT RỖNG CHỊU NÉN ĐÚNG TÂM
1. Cấu tạo thân cột rỗng :
Cấu kiện cột chịu nén đúng tâm thường mất khả năng chịu lực do mất ổn định
tổng thể;
Để tăng khả năng chịu lực về ổn định tổng thể của cột, cần phải tìm cách đưa
vật liệu càng ra xa trục trung hoà càng tốt, theo cả 2 phương chính x-x và y-y;
=> Cần tăng Ix và Iy (hay ix và iy ) mà không làm tăng nhiều diện tích tiết
diện A.
y
x
y
x

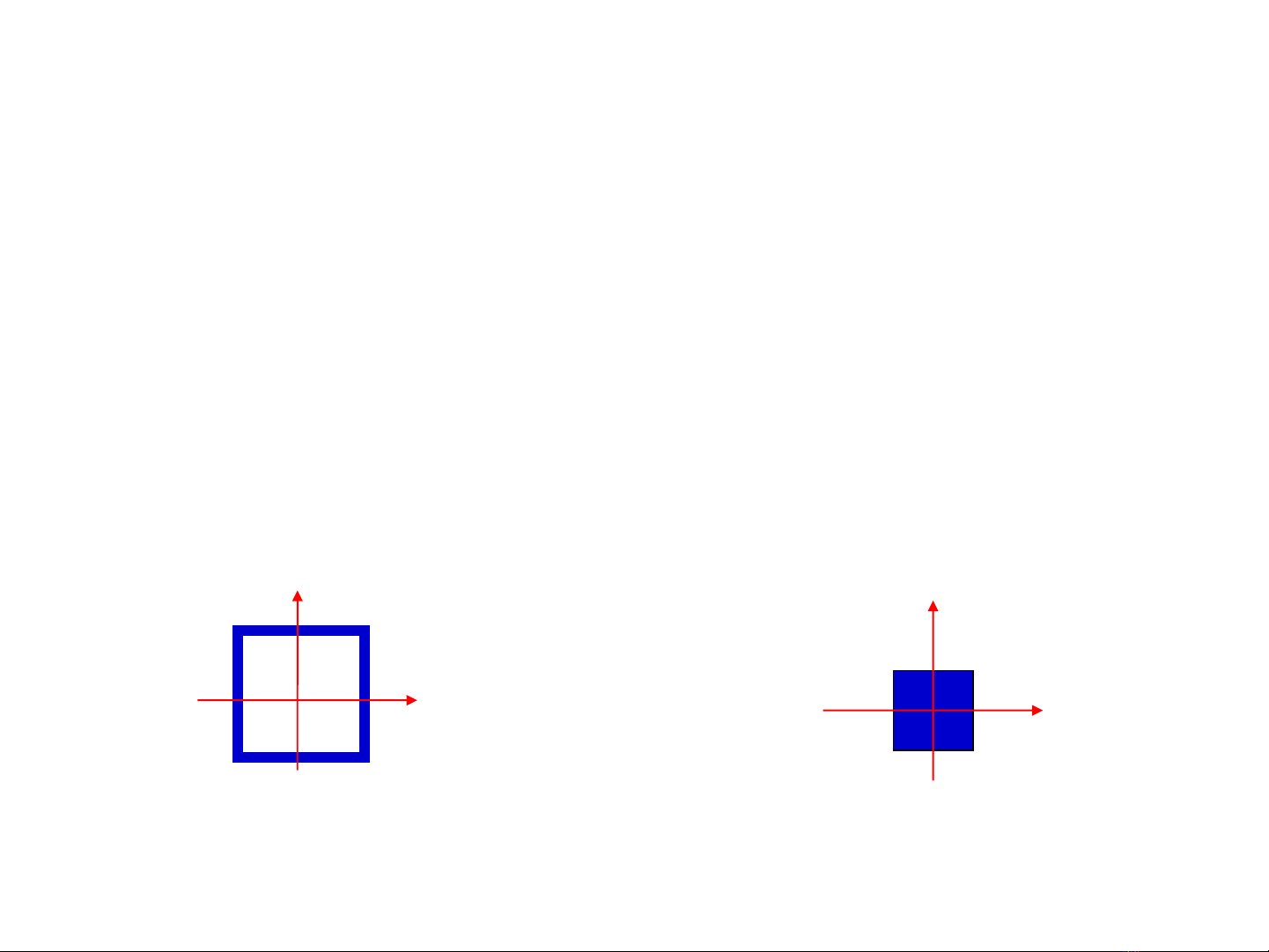

Diện tích tiết diện A của cả thép hộp và thép đặc là không đổi;
Tuy nhiên, mô men quán tính I của thép hộp lớn hơn nhiều lần thép đặc
Thép hộp Thép đặc
A1 = A2
I1 >> I2
1. Cấu tạo thân cột rỗng :
a) Các hình dạng của tiết diện cột rỗng:
Các giải
pháp đưa
vật liệu
thép ra xa
trục trung
hoà, theo
cả trục x-x
và y-y:
1. Cấu tạo thân cột rỗng :
b) Giải pháp liên kết 2 nhánh cột rỗng:
Sử dụng các thanh thép hình
(thường là thép góc L hoặc thép
[ ) để liên kết các nhánh cột với
nhau;
gọi là cột rỗng thanh giằng.
Các thanh liên kết 2 nhánh cột
gọi là thanh giằng (hoặc thanh
nối, thanh bụng).
Nhánh cột
Thanh giằng
1. Cấu tạo thân cột rỗng :
Sử dụng các bản thép để liên
kết các nhánh cột với nhau;
gọi là cột rỗng bản giằng.
Các bản thép liên kết 2 nhánh
cột được gọi là bản giằng (hoặc
bản nối).
Nhánh cột
Bản giằng
Có thể tạo ra các cột rỗng thanh
giằng (hoặc bản giằng) gồm 2 nhánh,
3 nhánh, 4 nhánh, …
b) Giải pháp liên kết 2 nhánh cột rỗng:
