Chương 9
Các mạch sốthường gặp
Th.S Đặng NgọcKhoa
Khoa Điện-ĐiệnTử
2
Nộidung
Mạch giảimã/Mạch mã hóa
Mạch ghép kênh
Mạch phân kênh
Mạch so sánh
Chuyểnmã
Data Bus
2
3
Mạch giảimã
Ứng vớimỗitrạng thái củangõvàochỉcó
mộtngõraởtrạng thái tích cực.
Mứctíchcựccóthểlà mứcthấphoặccao
4
Mạch giảimã1 sang 8
3
5

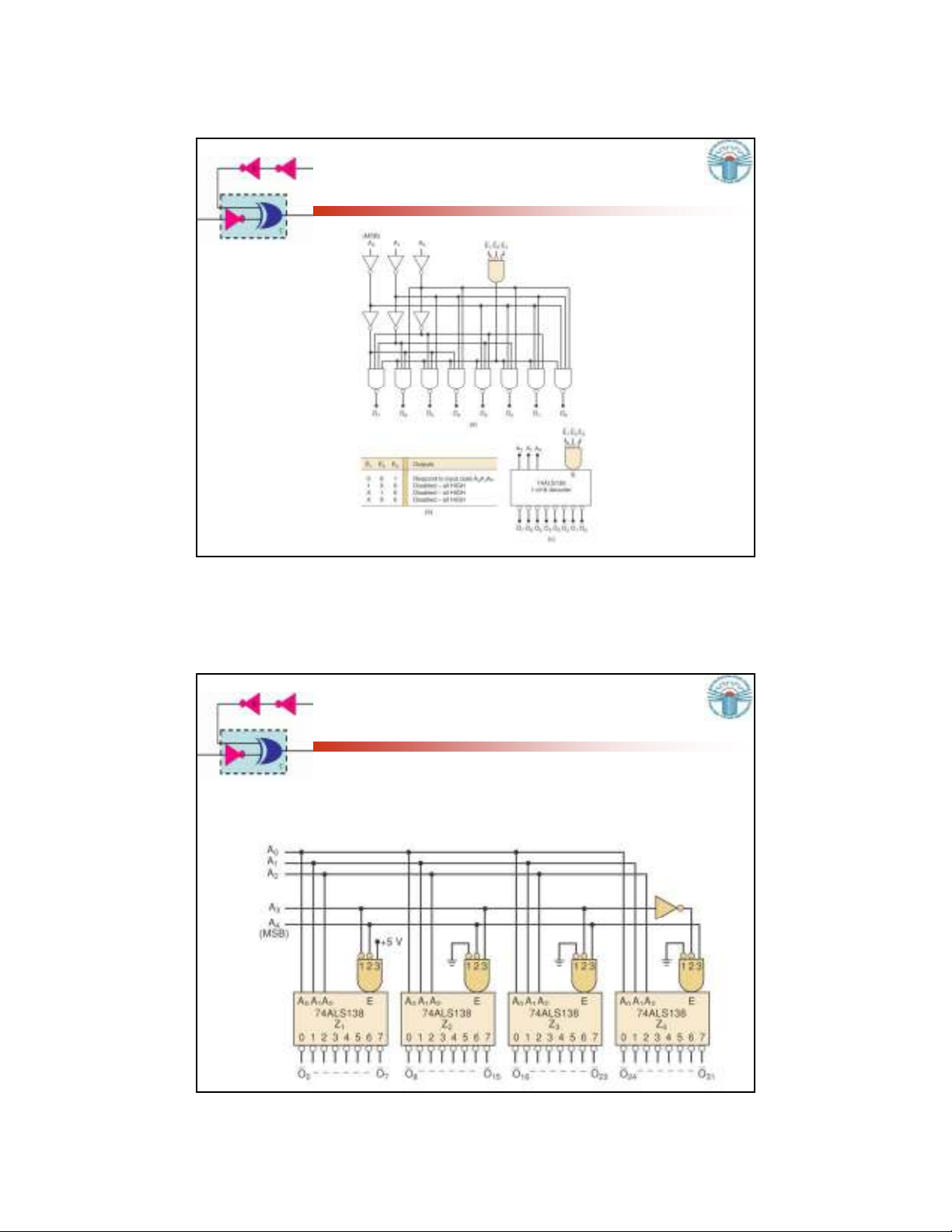

IC giảimã74LS138
6
Bộgiảimã1 sang 32
Có thểsửdụng 4 IC 75LS138 để làm bộ
giải mã 1 sang 32
4
7
GiảimãBCD -Decimal
Mộtsốmạch giảimãkhôngsửdụng tất
cả2Nngõ vào củanó
Mạch giải mã BCD – Decimal có 4 ngõ vào
và 10 ngõ ra
Ngõ ra ởtrạng thái tích cực(mứcthấp)
chỉkhi mã BCD tương ứng vớinóđược
đưađếnngõvào
Khi ngõ vào không phảilàgiátrịBCD thì
không có ngõ ra nào tích cực
IC 74LS42 giải mã BCD - Decimal
8
GiảimãBCD -Decimal
5
9
Ứng dụng mạch giảimã
Kếthợpbộđếmvàbộgiảimãđể cung
cấptínhiệu theo trình tựthờigianchocác
thiếtbị
Bộđếm không đồng bộ74LS239 hoạt
động ởMOD-16
Ngõ ra củabộđếmđượcđưađếnngõvào
củamạch giảimã
10
Ứng dụng mạch giảimã
