KỸ THUẬT SỐ
Biên soạn: Võ Duy Công
Trung tâm Đào tạo Bảo dưỡng Công nghiệp
Đại học Bách khoa TpHCM
Email: congvd@hcmut.edu.vn
1
MẠCH TỔ HỢP
2
I. Mạch cộng
Mạch cộng bán phần: cộng hai bit nhị nhân A và B, tạo ra 1 bit tổng Σ và một
bit nhớ 𝐶𝑜𝑢𝑡.
Bảng chân trị
Mạch tổ hợp
3
A B Σ
𝑪
𝒐𝒖𝒕
0 0 0 0
0 1 1 0
1 0 1 0
1 1 0 1

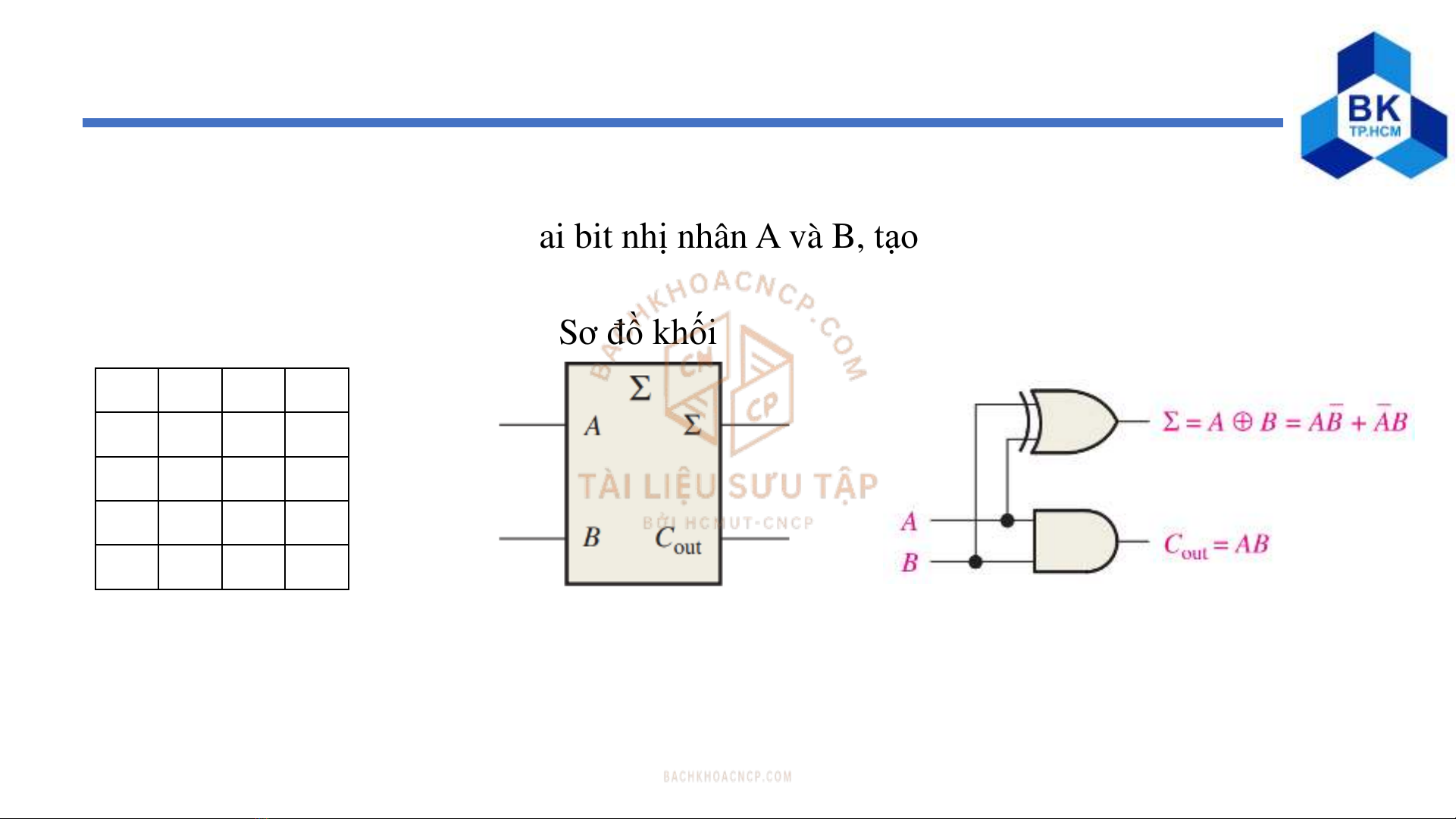

Sơ đồ khối Sơđồ mạch
Σ = 𝐴 ⊕𝐵 = 𝐴ത
𝐵 + ҧ
𝐴𝐵
𝐶𝑜𝑢𝑡 =𝐴𝐵
Hàm ngõ ra:
I. Mạch cộng
Mạch cộng toàn phần: cộng hai bit nhị nhân A và B với một bit nhớ 𝐶𝑖𝑛, tạo ra
1 bit tổng Σ và một bit nhớ 𝐶𝑜𝑢𝑡.
Bảng chân trị
Mạch tổ hợp
4
𝐶
𝑖𝑛
A
B
Σ
𝑪𝒐𝒖𝒕
0 0 0 0 0
0 0 1 1 0
0 1 0 1 0
0 1 1 0 1
1 0 0 1 0
1 0 1 0 1
1 1 0 0 1
1 1 1 1 1

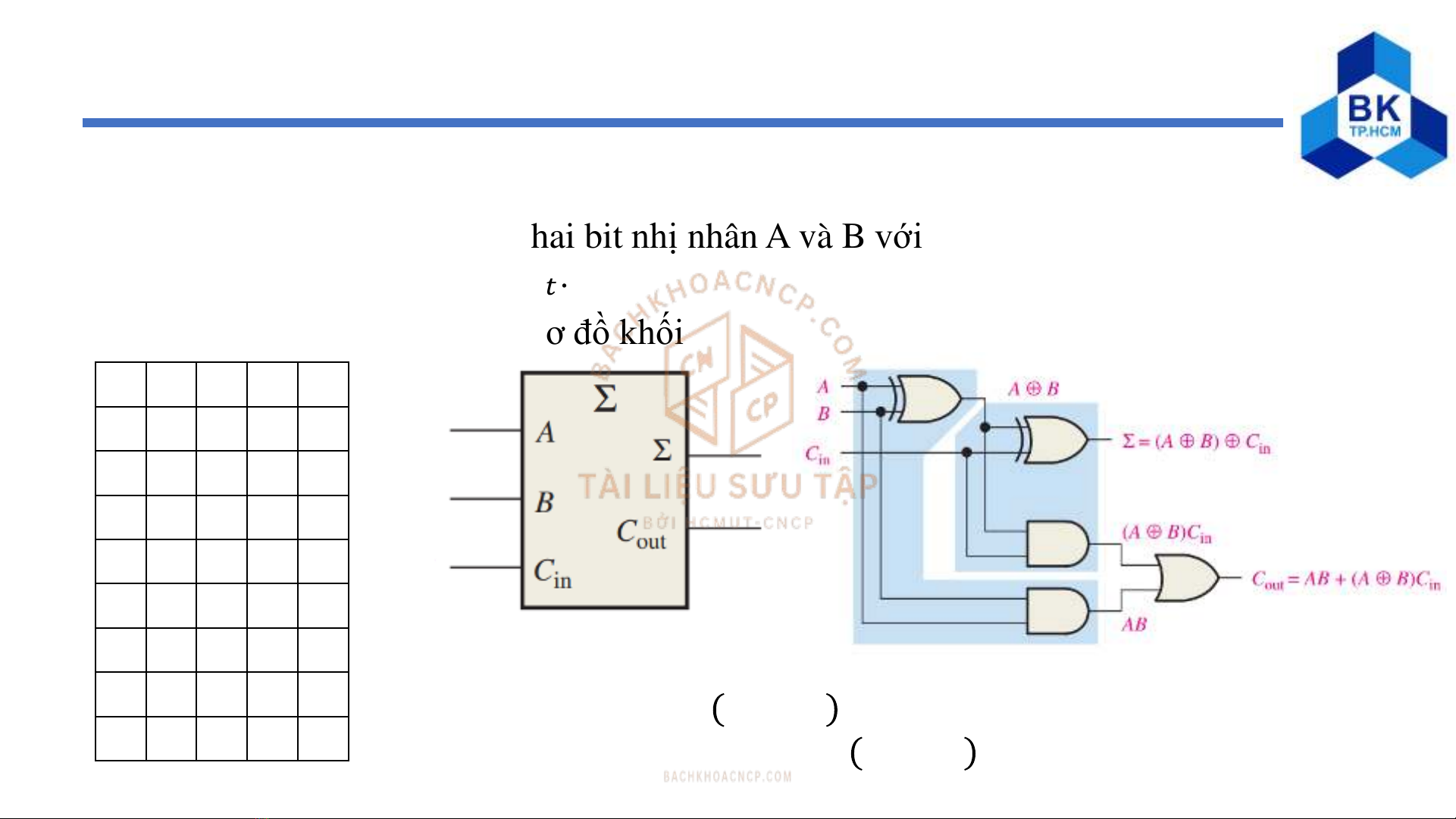

Sơ đồ khối Sơ đồ mạch
Σ = 𝐴⊕𝐵 ⊕𝐶𝑖𝑛
𝐶𝑜𝑢𝑡 =𝐴𝐵 +𝐴 ⊕𝐵 𝐶𝑖𝑛
Hàm ngõ ra:
I. Mạch cộng
Mạch cộng song song: Mắc nối tiếp nmạch cộng toàn phần lại với nhau ta được
mạch cộng song song nbit thực hiện cộng hai số nhị phân nbit A và B, có một
bit nhớ ở ngõ vào 𝐶𝑖𝑛, tạo ra số nhị phân n bit và 1 bit nhớ ở ngõ ra 𝐶𝑜𝑢𝑡.
Mạch tổ hợp
5

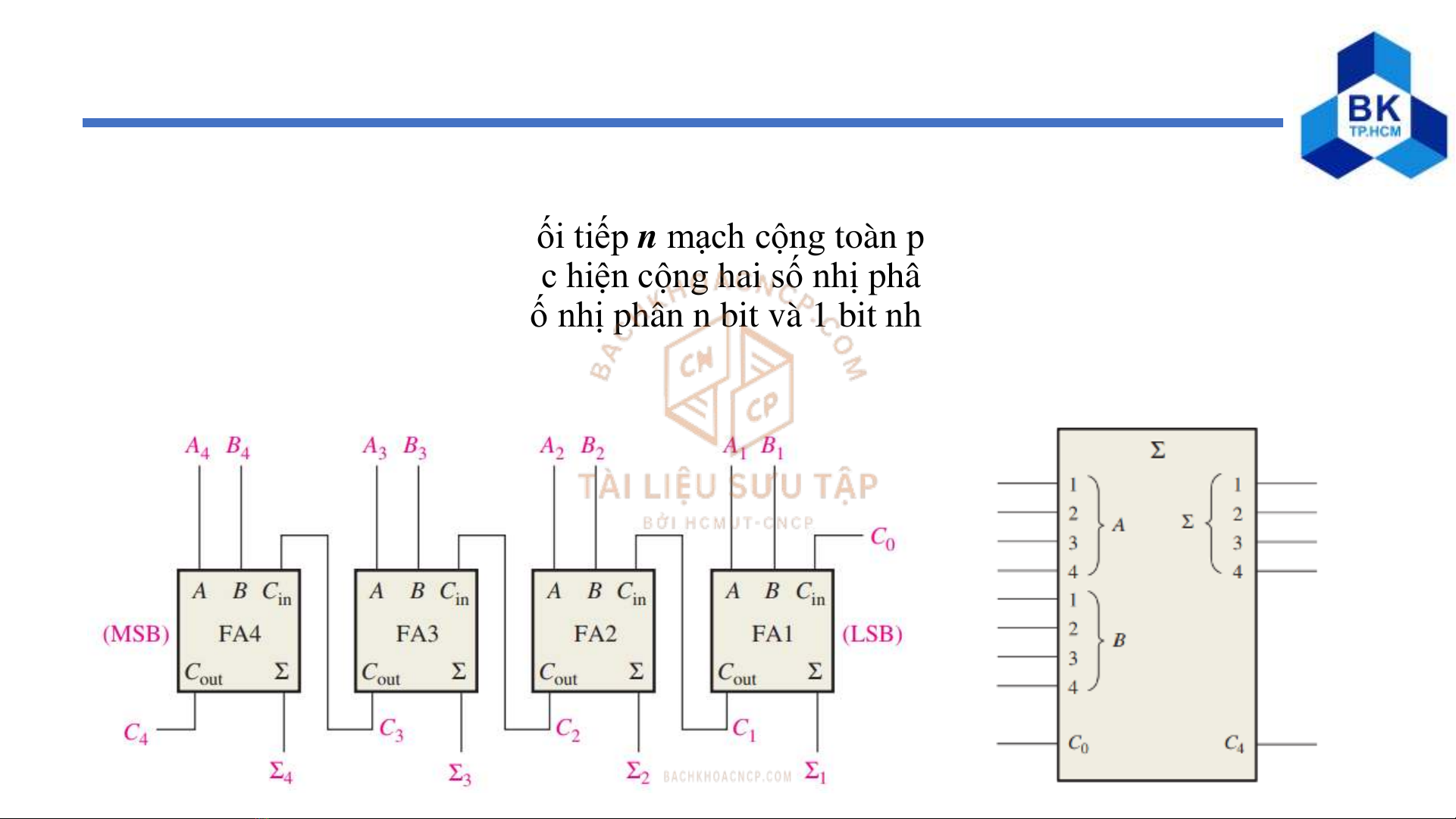

Sơ đồ kết nối mạch cộng 4 bit Sơ đồ khối
