TS. Huỳnh Nhật Minh & PGS. TS. Trần Đức Học
CHƯƠNG 8: CÔNG TÁC LẮP GHÉP
THI CÔNG KẾT CẤU THÉP CHO NHÀ CÔNG NGHIỆP
1
TS. Huỳnh Nhật Minh & PGS. TS. Trần Đức Học
CÔNG TÁC CHUẨN BỊ
CÔNG TÁC LẮP ĐẶT
CÔNG TÁC KHÁC
NỘI DUNG
2
TS. Huỳnh Nhật Minh & PGS. TS. Trần Đức Học
Công tác chuẩn bị
CÔNG TÁC GIAO NHẬN MẶT BẰNG, ĐỊNH VỊ TIM, TRỤC
Nhà thầu sẽ mời Chủ đầu tư, Đại diện đơn vị thiết
kế, BQLDA đến tại địa điểm thi công để làm thủ
tục giao nhận mặt bằng, tim, tuyến, mốc, cao độ
thực tế, cao độ theo thiết kế, vị trí các gốc
Cho công nhân chôn cố định ngay các cột BT cốt
thép có kích thước 150mm x 150mm x1.5m (đã
chuẩn bị sẵn), tại các vị trí các gốc của công trình
và sơn đánh dấu cao độ chuẩn trên các cột dưới
sự giám sát của các bên
Tiến hành ngay công tác bảo vệ các cột mốc.
3
TS. Huỳnh Nhật Minh & PGS. TS. Trần Đức Học
Công tác chuẩn bị
Căng dây nối các mốc chuẩn ở vị trí gốc để xác định đường
bao của công trình, sau đó tịnh tiến đường tim ra phía
ngoài dọc theo đường biên của công trình. Tiến hành xác
định các trục tim, làm các giá ngựa định vị các trục bu lông
neo của công trình.
Sau khi định vị mặt bằng xong, bên bộ phận xây dựng thi
công xong phần đài móng, lắp dựng cốt thép cổ móng
xong, nhà thầu phân công cán bộ kỹ thuật tiến hành lắp đặt
bu lông neo theo đúng tim trục và cao độ như bản vẽ thiết
kế được duyệt. Sau khi lắp đặt bu lông neo xong, nhà thầu
sẽ mời các đơn vị có liên quan (chủ đầu tư, tư vấn giám sát,
tư vấn thiết kế) để kiểm tra và nghiệm thu vị trí tim trục và
cao độ.
4
TS. Huỳnh Nhật Minh & PGS. TS. Trần Đức Học
Công tác chuẩn bị
Số lượng,chủng loại phụ thuộc vào qui mô
dự án, yêu cầu kỹ thuật của hồ sơ thiết kế.
Ví dụ sau cho một trường hợp minh họa:

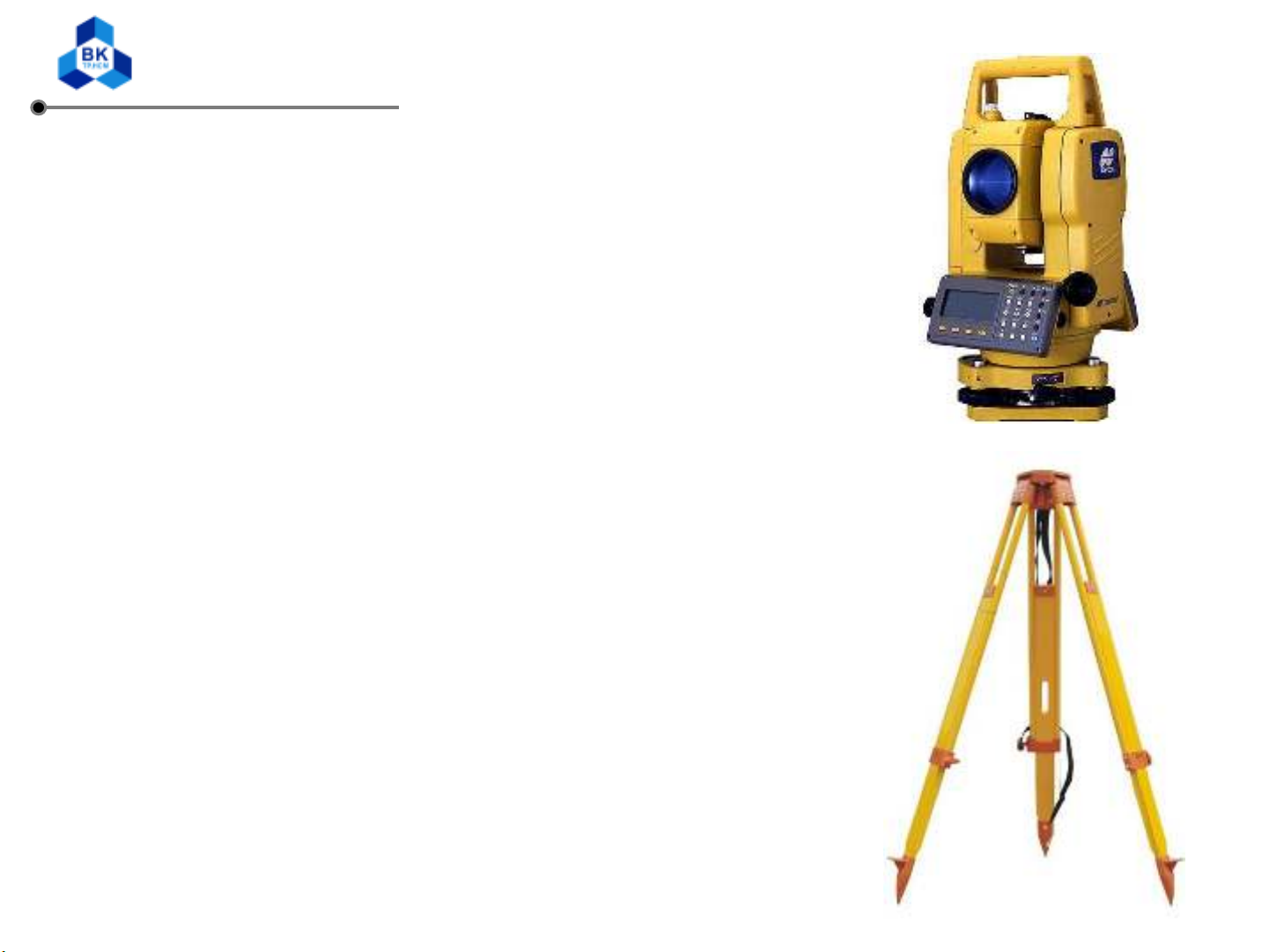

•Máy kinh vĩ : 01 Cái.
•Máy toàn đạc (nếu cần) :01 Cái.
•Thủy bình : 01 Cái.
•Máy hàn điện tử 250A : 02 cái
•Dây điện :400 m
•Thước thép 50m : 02 cây
•Thước thép 10m : 02 cây
•Thước thủy, quả dọi, dây nhợ, ...
5
