PHẦN 2
THI CÔNG
BÊ TÔNG CỐT THÉP
ĐÚC TẠI CHỖ
Chương 03: CÔNG TÁC CỐT THÉP
Dương Minh Tín – Lê Thanh Tuyến
BM Thi công & QLXD – Khoa KTXD - ĐHBK
NỘI DUNG
1. YÊU CẦU CHUNG
2. GIA CÔNG CỐT THÉP
3. ĐẶT CỐT THÉP
4. NGHIỆM THU CỐT THÉP
2

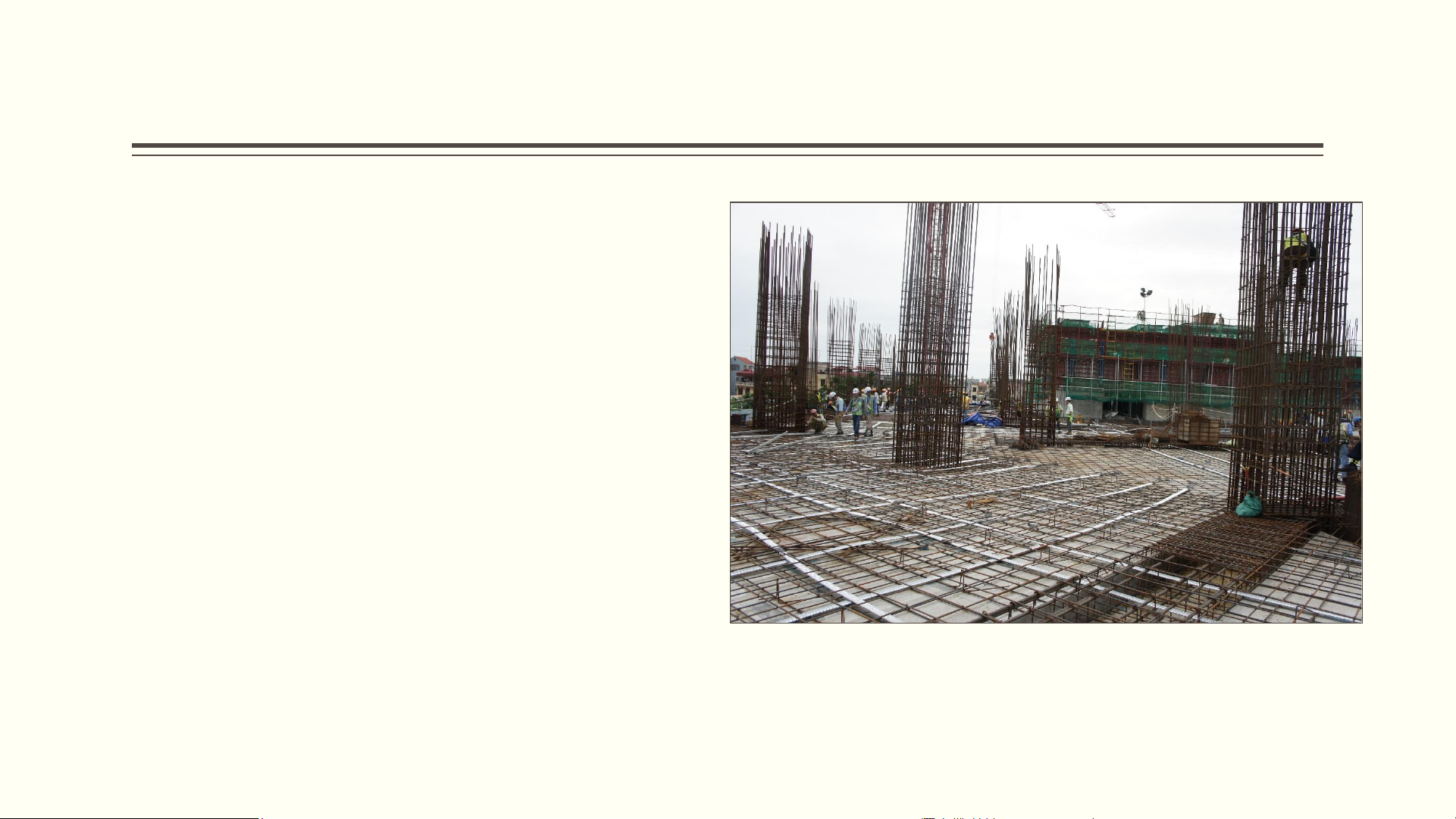

Hình ảnh công tác lắp dựng cốt thép
GIA CÔNG CỐT THÉP
Yêu cầu chung
▪Không nên sử dụng trong cùng một công trình nhiều loại thép có hình dáng
và kích thước hình học như nhau, nhưng tính chất cơ lí khác nhau.
▪Cốt thép trước khi gia công và trước khi đổ bê tông cần đảm bảo:
•Bề mặt sạch, không dính bùn đất, dầu mỡ, không có vẩy sắt và các lớp rỉ
•Các thanh thép bị bẹp, bị giảm tiết diện không vượt quá giới hạn cho
phép là 2% đường kính. Nếu vượt quá giới hạn này thì loại thép đó được
sử dụng theo diện tích tiết diện thực tế còn lại;
•Cốt thép cần được kéo, uốn và nắn thẳng
3
GIA CÔNG CỐT THÉP
▪Sửa thẳng, đánh gỉ : Cốt thép đưa về công trường thường
không được thẳng, loại Ø< 12mm thường được cuốn thành
vòng → sửa thẳng
▪Cắt, uốn cốt thép: các thanh thép chế tạo ở nhà máy dài
11.7m→ cắt theo thiết kế, chỉ được thực hiện bằng phương
pháp cơ học
4
NỐI CỐT THÉP
Nối cốt thép: thanh thép không đủ
dài→Nối cốt thép. Quy định: tại một mặt
cắt bất kỳ không có quá 50% số lượng
thanh thép được nối.

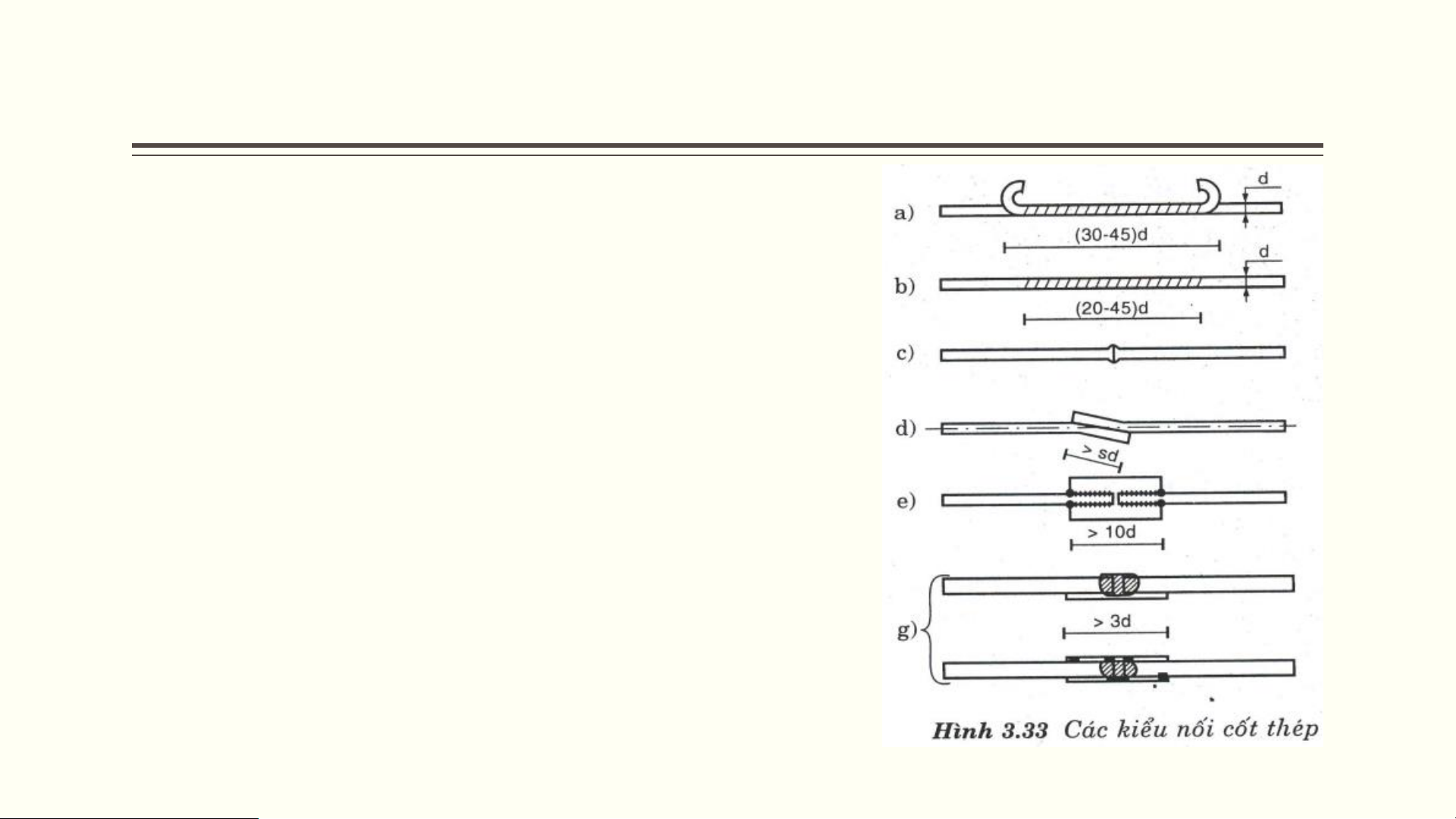

Các kiểu nối cốt thép
▪Buộc nối cốt thép bằng dây thép dẻo:
▪Hàn: hàn đối đầu, hàn điểm tiếp xúc (chế tạo
khung lưới thép)
▪Nối bằng ống nối (coupler)
Nguồn: Ngô Quang Tường 5
