NGUYỄN CÔNG PHƯƠNG
LÝ THUYẾT MẠCH II
MẠCH PHI TUYẾN
Lý thuyết mạch II
I. Quá trình quá độ
II. Mạch phi tuyến
1. Giới thiệu
2. Đặc tính của phần tửphi tuyến
3. Chế độ xác lập
4. Chế độ quá độ
5. Điốt và tranzito
III. Đường dây dài
https://sites.google.com/site/ncpdhbkhn/home 2
Giới thiệu (1)

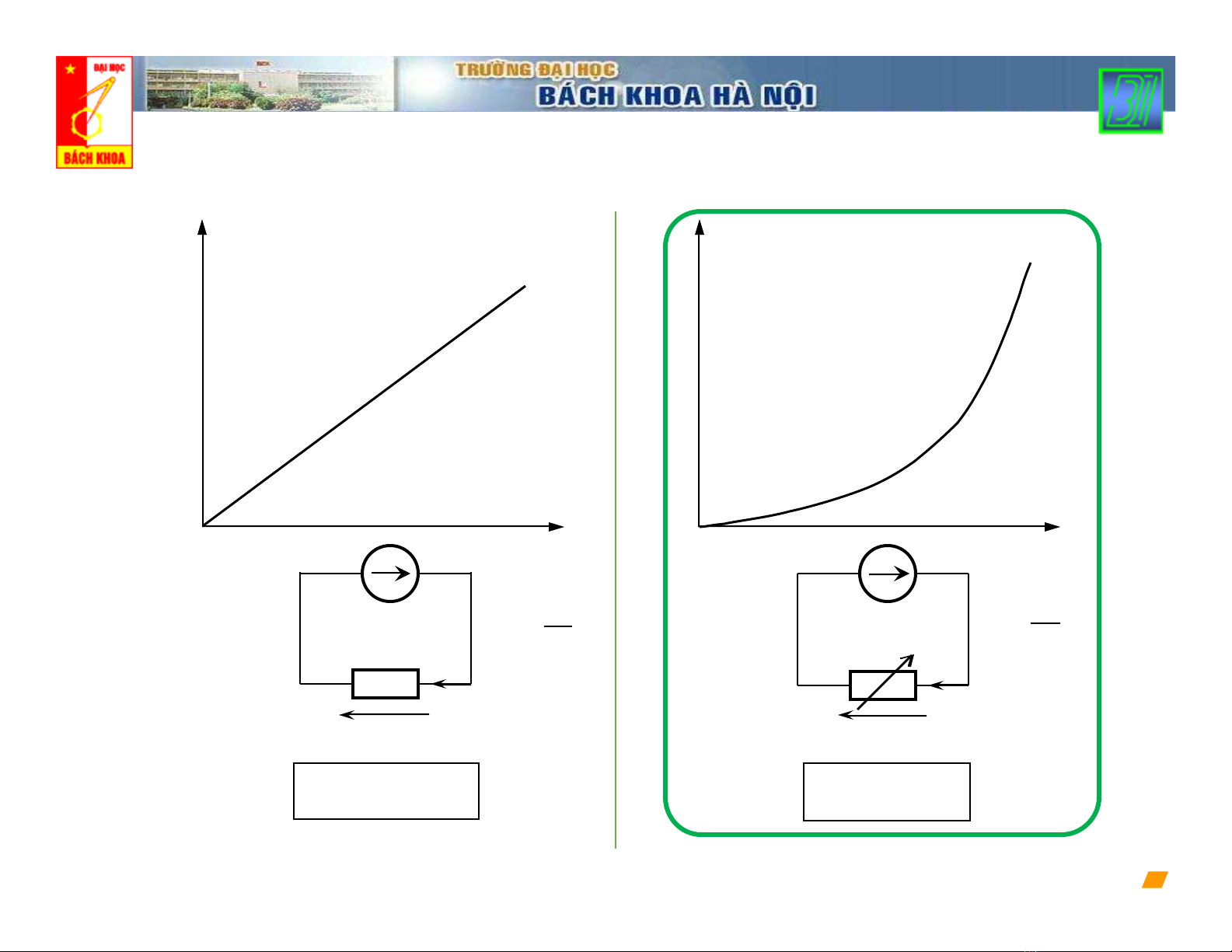

Tuyến tính
i(A)
u(V)
0
Ri
u
u
i
R
=
Phi tuyến
Ri
u
u
i
R
≠
i(A)
u(V)
0
https://sites.google.com/site/ncpdhbkhn/home 3
Giới thiệu (2)

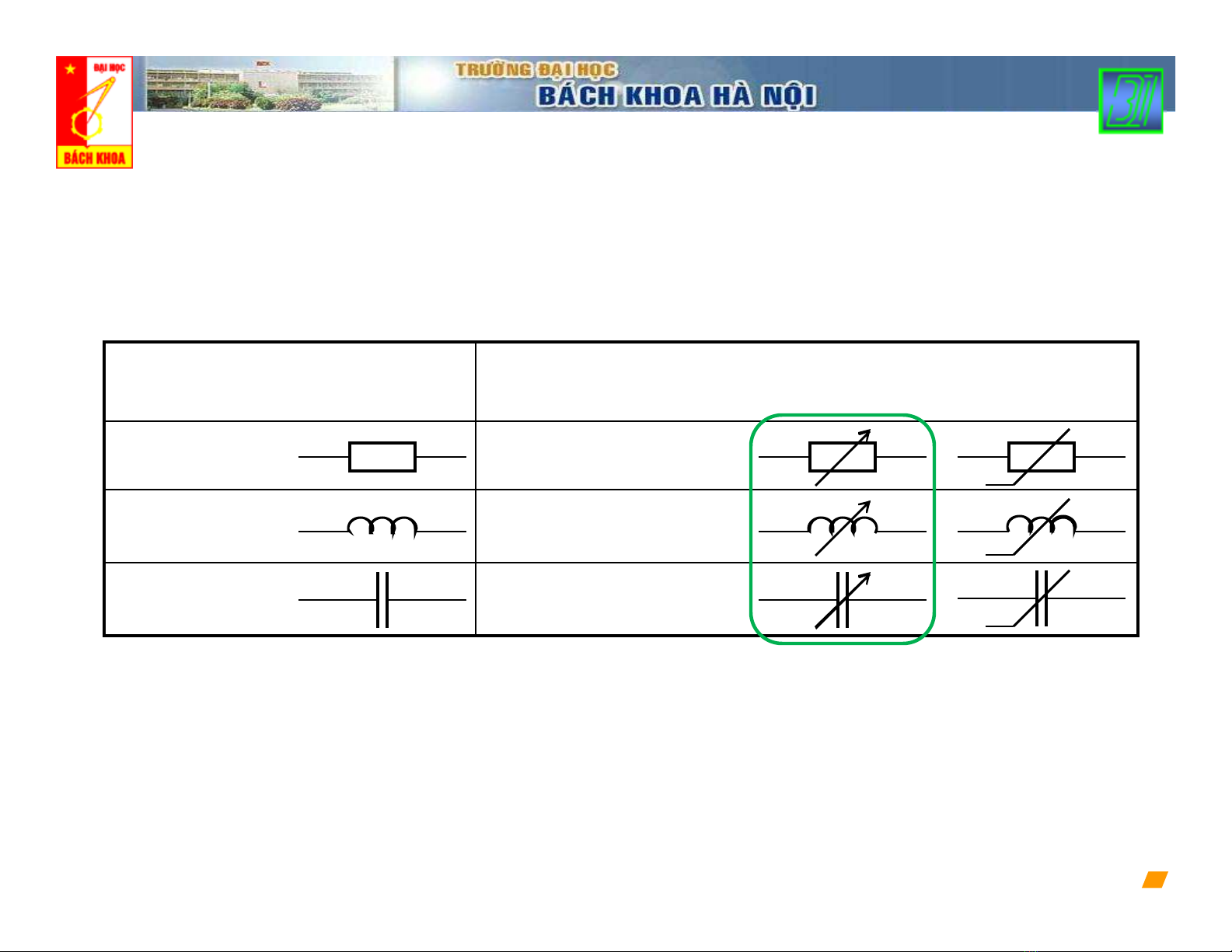

Tuyến tính Phi tuyến
R = const R = R(i, t, …)
L = const L = L(i, t, …)
C= const C = C(u, t, …)
https://sites.google.com/site/ncpdhbkhn/home 4
Giới thiệu (3)
Ri
u
1 1
0; 0
N M
k k
k k
u i
= =
= =
; ( )
R R R
u Ri u u i
= =
( , ,...)
;
L L
di d i t
u L u
dt dt
ψ
= =
( , ,...)
;
C C
du dq u t
i C i
dt dt
= =

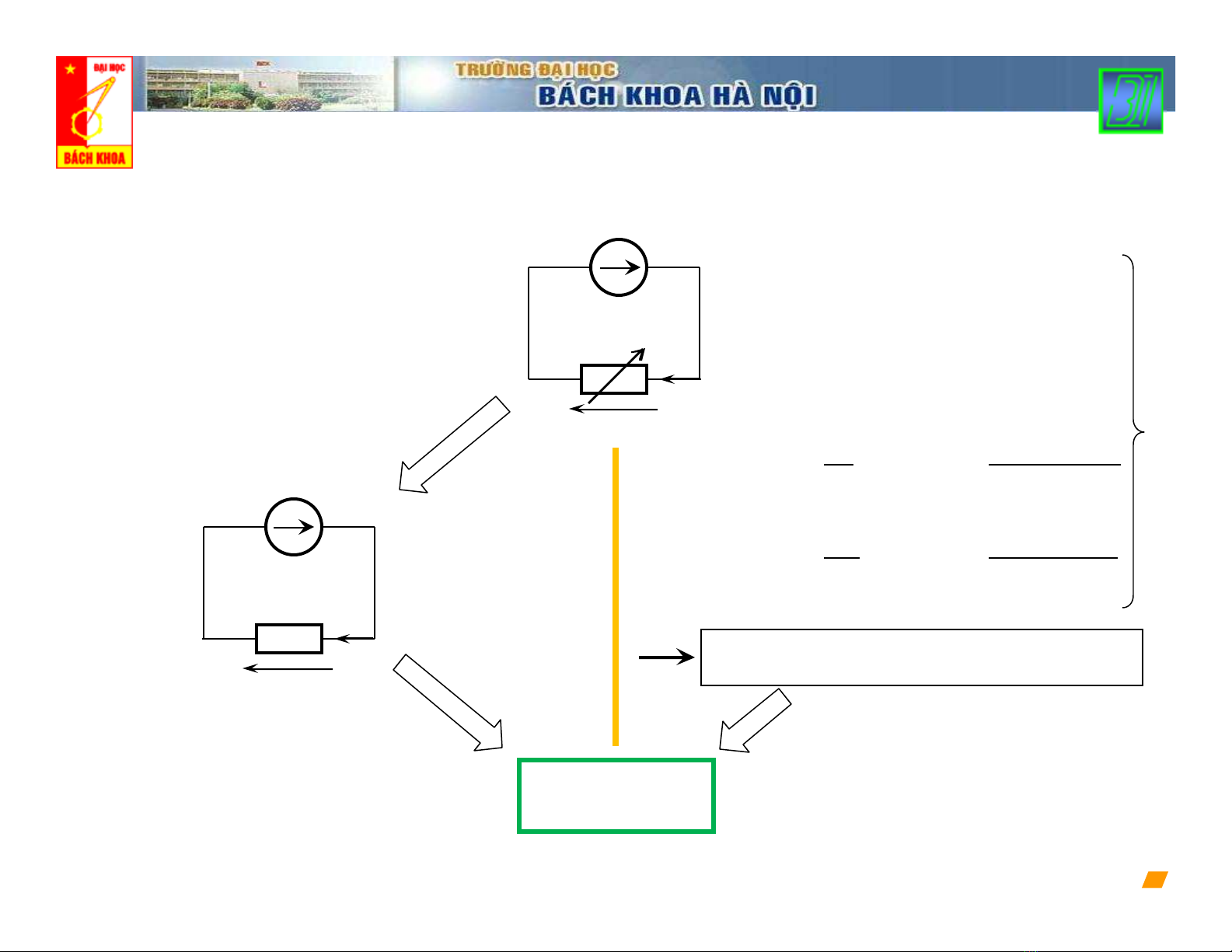

Rtuyến tính hóa
i
u
i,u, p, …
(hệ) Phương trình phi tuyến
https://sites.google.com/site/ncpdhbkhn/home 5
