  1. Giảng viên, ThS. Đặng Xuân Trường HỌC PHẦN MÁY XÂY DỰNG Giảng viên phụ trách Thạc sĩ ĐẶNG XUÂN TRƯỜNG Email: dangxuantruong@hcmutrans.edu.vn dangxuantruong@hcmut.edu.vn MÁY XÂY DỰNG – Chương IV: Máy làm đất 1
  2. Giảng viên, ThS. Đặng Xuân Trường CHƯƠNG IV: MÁY LÀM ĐẤT I. Đặc điểm chung và phân loại 1. Đặc điểm chung Phần lớn Máy làm đất có bộ phận công tác vừa làm nhiệm vụ đào phá đất vừa làm nhiệm vụ di chuyển đất. Việc san và đầm lèn đất để giảm thể tích và tăng khối lượng riêng của đất thường sử dụng máy chuyên dùng và một phần có thể nhờ chính trọng lượng bản thân của máy trong quá trình làm việc. MÁY XÂY DỰNG – Chương IV: Máy làm đất 2
  3. Giảng viên, ThS. Đặng Xuân Trường 2. Phân loại: Máy làm đất được phân loại theo chế độ làm việc (liên tục hay theo chu kì), theo mức cơ động (tự hành, kéo theo hay nửa kéo theo), nhưng chủ yếu được phân loại theo công dụng như sau: Máy đào đất Máy đào và vận chuyển đất Máy đầm đất Máy làm công tác chuẩn bị Các thiết bị phụ trợ khác. MÁY XÂY DỰNG – Chương IV: Máy làm đất 3

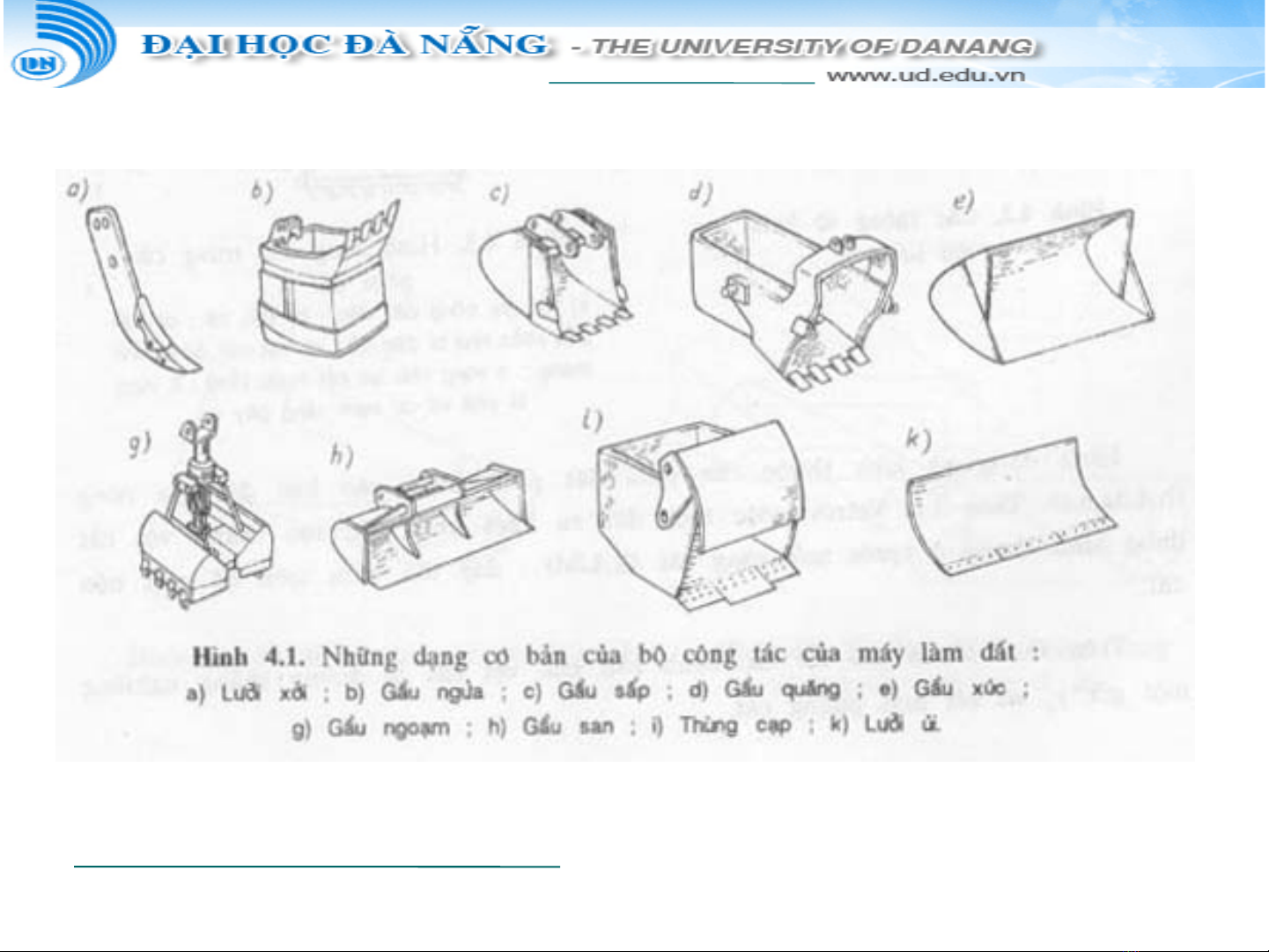

  4. Giảng viên, ThS. Đặng Xuân Trường MÁY XÂY DỰNG – Chương IV: Máy làm đất 4
  5. Giảng viên, ThS. Đặng Xuân Trường II. Máy đào một gàu 1. Máy đào gàu thuận (gàu ngửa) Máy đào gàu thuận còn gọi là máy đào gàu ngửa. Máy đào gàu thuận có loại điều khiển bằng cáp và có loại điều khiển bằng thuỷ lực. Máy đào gàu thuận điều khiển thuỷ lực có loại xả đất qua đáy gàu và có loại xả đất bằng cách xoay gàu để úp miệng gàu hướng xuống. MÁY XÂY DỰNG – Chương IV: Máy làm đất 5
  6. Giảng viên, ThS. Đặng Xuân Trường Máy đào gàu thuận điều khiển thủy lực MÁY XÂY DỰNG – Chương IV: Máy làm đất 6
  7. Giảng viên, ThS. Đặng Xuân Trường Bộ phận công tác : Cấu tạo gàu xúc của máy xúc gàu thuận có đáy gàu điều khiển mở bằng cách giật dây 1. Mấu giữ chốt; 2. Chốt; 3,4. Các thanh tạo lỗ dẫn hướng chốt; 5. Đòn kéo chốt; 6. Xích kéo mở chốt; 7. Đáy gàu; 8. Thành sau; 9. Tai gàu liên kết khớp với tay gàu; 10. Đai MÁY XÂY DỰNG – Chương IV: Máy làm đất 7
  8. Giảng viên, ThS. Đặng Xuân Trường Cấu tạo chung của máy xúc gàu thuận điều khiển bằng cáp: Máy đào gàu thuận điều khiển bằng cáp MÁY XÂY DỰNG – Chương IV: Máy làm đất 8
  9. Giảng viên, ThS. Đặng Xuân Trường Quá trình làm việc: Máy xúc gàu ngửa làm việc theo chu kỳ trên từng vị trí đứng của máy, mỗi chu kỳ gồm 4 giai đoạn sau: Xúc và tích đất vào gàu Quay gàu đến nơi dỡ tải Dỡ tải (đổ đất ra khỏi gàu) Quay gàu không tải trở lại vị trí đào để bắt đầu chu kỳ kế tiếp MÁY XÂY DỰNG – Chương IV: Máy làm đất 9
  10. Giảng viên, ThS. Đặng Xuân Trường Trong một chu kỳ làm việc máy không di chuyển mà chỉ đứng tại một chỗ, vì vậy phải chọn vị trí đứng của máy sao cho vùng làm việc của máy bao phủ cả vùng lấy đất và vùng dỡ tải, tức khả năng với gàu của máy phải với tới được vị trí xúc đất và vị trí dỡ tải. Để tích được đất trong gàu, trước hết phải đóng đáy gàu. Việc điều khiển đóng đáy gàu như sau: nâng cần kết hợp với hạ tay gàu, khi tay gàu nghiêng 100 hoặc nhỏ hơn 100 so với phương thẳng đứng thì đáy gàu sẽ tự động đóng lại do trọng lượng bản thân, khi đó chốt 2 sẽ được giữ trong mấu 1 và đáy gàu cũng được giữ ở trạng thái đóng. MÁY XÂY DỰNG – Chương IV: Máy làm đất 10
  11. Giảng viên, ThS. Đặng Xuân Trường Hạ cần kết hợp với nâng gàu từ dưới lên để xúc đất vào gàu, chiều dày phoi cắt và lực tác dụng vào gàu tăng dần từ dưới lên nên gọi là cắt thuận, vì vậy máy xúc gàu ngửa còn gọi là máy xúc gàu thuận. Sau khi tích đất vào gàu thì nâng gàu rồi quay đến vị trí dỡ tải. Để dỡ tải xả đất khỏi gàu thì điều khiển mở đáy gàu bằng cách giật dây 6, đòn 5 sẽ kéo chốt 2 trượt khỏi mấu 1 và đáy gàu sẽ được mở ra. MÁY XÂY DỰNG – Chương IV: Máy làm đất 11
  12. Giảng viên, ThS. Đặng Xuân Trường Việc mở đáy gàu xả đất quá đột ngột sẽ tác động lớn lên phương tiện vận chuyển, để giảm lực tác động này, người ta chế tạo gàu xúc có đáy gàu mở hai cấp. Sau khi xả đất xong thì quay gàu không tải về vị trí đào đất, lại đóng đáy gàu và bắt đầu chu kỳ kế tiếp. MÁY XÂY DỰNG – Chương IV: Máy làm đất 12
  13. Giảng viên, ThS. Đặng Xuân Trường Quá trình cắt đất của máy đào gàu thuận MÁY XÂY DỰNG – Chương IV: Máy làm đất 13
  14. Giảng viên, ThS. Đặng Xuân Trường Thao tác 1 chu kì của máy đào gàu thuận MÁY XÂY DỰNG – Chương IV: Máy làm đất 14
  15. Giảng viên, ThS. Đặng Xuân Trường Các kiểu đào của máy đào gàu thuận: Đào dọc đổ bên MÁY XÂY DỰNG – Chương IV: Máy làm đất 15
  16. Giảng viên, ThS. Đặng Xuân Trường Đào dọc đổ sau MÁY XÂY DỰNG – Chương IV: Máy làm đất 16
  17. Giảng viên, ThS. Đặng Xuân Trường Đào ngang MÁY XÂY DỰNG – Chương IV: Máy làm đất 17
  18. Giảng viên, ThS. Đặng Xuân Trường Các kiểu đào theo bề rộng hố móng MÁY XÂY DỰNG – Chương IV: Máy làm đất 18
  19. Giảng viên, ThS. Đặng Xuân Trường 2. Máy đào gàu nghịch (gàu sấp) Máy đào gàu nghịch có thể làm việc được với đất cấp IV, thường được dùng để đất và vật liệu cát đá ở mức thấp hơn cao trình máy đứng; đào rãnh để lắp đặt đường ống, cáp điện; đào kênh mương, hố móng. Gàu có thể được thay bằng thiết bị ngoạm để ngoạm rác hoặc thay bằng gàu ngoạm để ngoạm đất. Máy xúc gàu nghịch thường được dùng làm máy cơ sở để chế tạo thành các loại máy chuyên dùng khác và máy cắm bấc thấm không chuyên dùng. MÁY XÂY DỰNG – Chương IV: Máy làm đất 19
  20. Giảng viên, ThS. Đặng Xuân Trường MÁY XÂY DỰNG – Chương IV: Máy làm đất 20
