TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN | BỘ MÔN GIS & TÀI NGUYÊN
Phân tích đalớp
(Multiple layer
analysis)
Chồng lớp (Overlay)
Copyright © 2024 | nguyenduyliem@hcmuaf.edu.vn Phân tích không gian I
Nội dung
Vector
Giao nhau (Intersect)
Kết hợp (Union)
Xóa bỏ (Erase)
Khác biệt hình học (Symmetrical
Difference)
Nhận dạng (Identity)
Cập nhật (Update)
Raster
Chồng lớp số học (Algebra)
Toán tử (Mathematical Operations)
Trọng số (Weighted Overlay)
Chồng lớp luận lý (Logical)
Giao nhau (Combinatorial And)
Kết hợp (Combinatorial Or)
Khác biệt (Combinatorial Xor)
So sánh (Diff)
2
Copyright © 2024 | nguyenduyliem@hcmuaf.edu.vn Phân tích không gian I
Chồng lớp là gì?
Phép kết hợp nhiều lớp dữ liệu địa lý khác nhau để tạo ra thông tin mới.
Sử dụng toán tử số học (Arithmetic), luận lý (Logical) và quan hệ (Relational).
Toán tử số học (+, -, *, /, ^): cho phép cộng, trừ, nhân, chia, mũ các lớp raster.
Toán tử luận lý (And, Or, Not, Xor): tương ứng với phép toán Intersect, Union,
Difference, Symmetrical Difference cho lớp vector, raster.
Toán tử quan hệ (=, >, <, <>): nếu raster thỏa điều kiện thì output sẽ được gán giá
trị 1, ngược lại nếu không thỏa sẽ được gán giá trị 0.
3
Copyright © 2024 | nguyenduyliem@hcmuaf.edu.vn Phân tích không gian I
Giao nhau (Intersect)
5
Số lớp đầu vào Số lớp đầu ra Không gian Thuộc tính
≥ 2 (Điểm/ Đường/
Vùng)
1 (Điểm/ Đường/
Vùng)
Phạm vi chung của các lớp
Input 1, 2, …, n
Input 1, 2, …, n
INPUT 2
INPUT 1
Copyright © 2024 | nguyenduyliem@hcmuaf.edu.vn Phân tích không gian I
Ví dụ

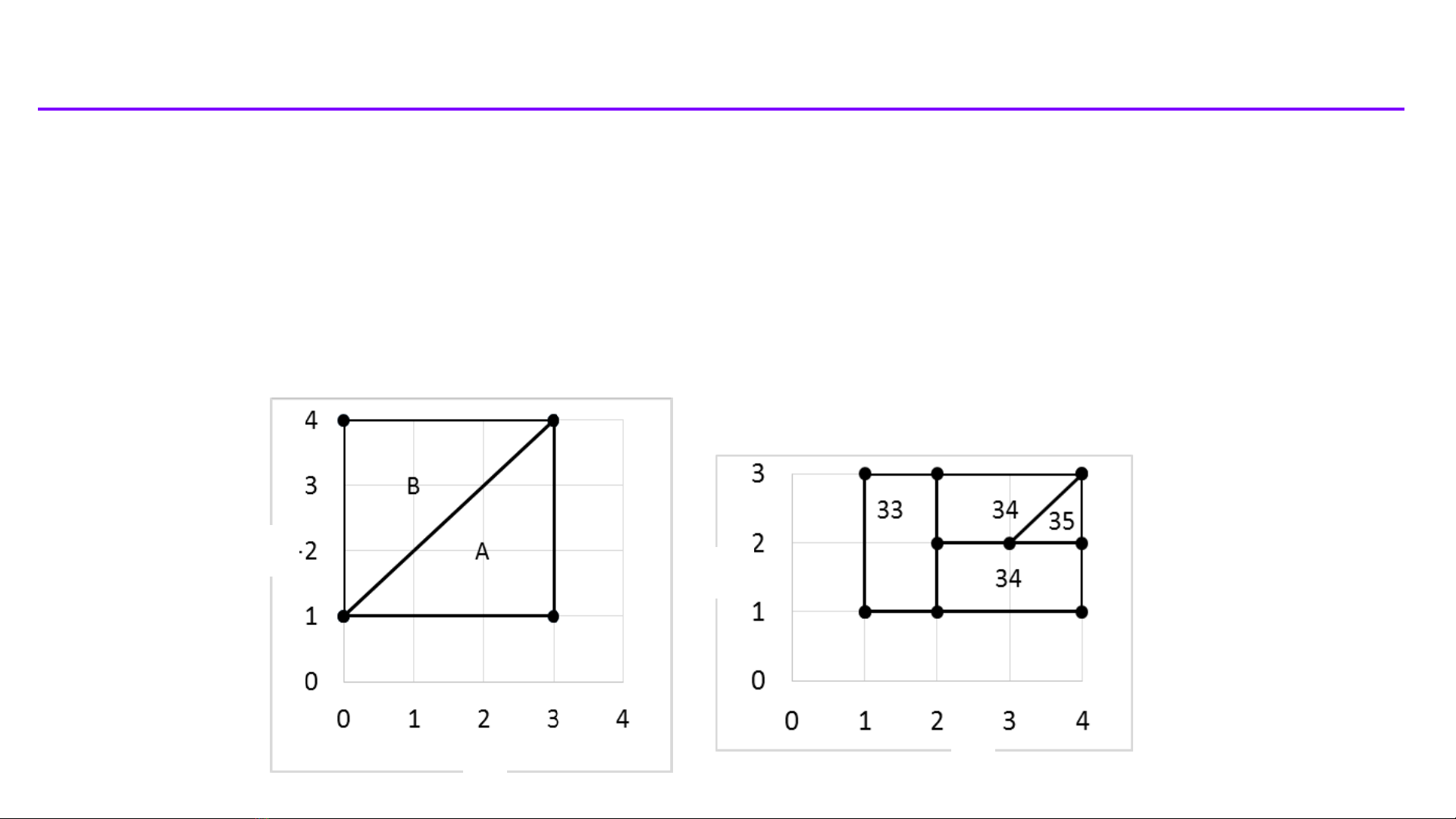

Trong mặt phẳng Oxy (đơn vị: m), cho lớp huyện và nhiệt độ không khí như
hình vẽ.
Trình bày kết quả Output (không gian, thuộc tính) khi chồng lớp theo phép
toán INTERSECT giữa các hai lớp dữ liệu?
6
Nhiệt độ không khí (°C)
Huyện
Y
X
Y
X
