CI 3211, CI 3069 Thiết kế kết cấu thép 2
Chương 1C,1D
CÁC CHƯƠNG TRONG GIÁO TRÌNH
Chương 1: Nhà công nghiệp
Chương 2: Nhà nhịp lớn
Cơng 3: N cao tng
Chương 4: Kết cấu thép bản
Khung ngang, hệ giằng, cột bậc, dàn vì kèo, dầm cầu chạy, hệ cột sườn tường
Kết cấu phẳng, kết cấu không gian, kết cấu mái dây treo
Tách thành môn riêng Nnhiều tầng.
Lý thuyết vỏ mỏng tròn xoay, bể chứa trụ đứng, bể chứa trụ ngang, silo, bunke
Cơng 5: Công trình tp và
tr
This is placeholder text. This text can be replaced with your own
text.
Tách thành môn riêng Kết cấu tháp tr.
3/17/2021
2
A
Đặt vấn đề, phân loại, cấu tạo, hệ giằng
Tổng quan
B
đồ khung, kích thước khung ngang, ngoại
lực tác dụng, phân tích tổ hợp nội lực khung
Phân tích khung ngang
D
Dầm cầu chạy, hệ cột sườn tường
Các hạng mục khác
CHƯƠNG 1 – NHÀ CÔNG NGHIỆP
C
Thiết kế cột trên, cột dưới dầm / dàn kèo
Thiết kế cấu kiện khung
CHƯƠNG 1C THIẾT KẾ CẤU KIỆN KHUNG
Phân loại & cấu tạo cột
1
Chiều cao tính toán cột
2
Thiết kế cột đặc chịu NLT
3
Chi tiết vai cột & chân cột
5
Phân loại & cấu tạo dàn
6
Thiết kế xà gồ mái
7
Thiết kế dàn vì kèo
8
Chi tiết liên kết dàn vào cột
9
Thiết kế cột rỗng chịu NLT
4
3/17/2021
3

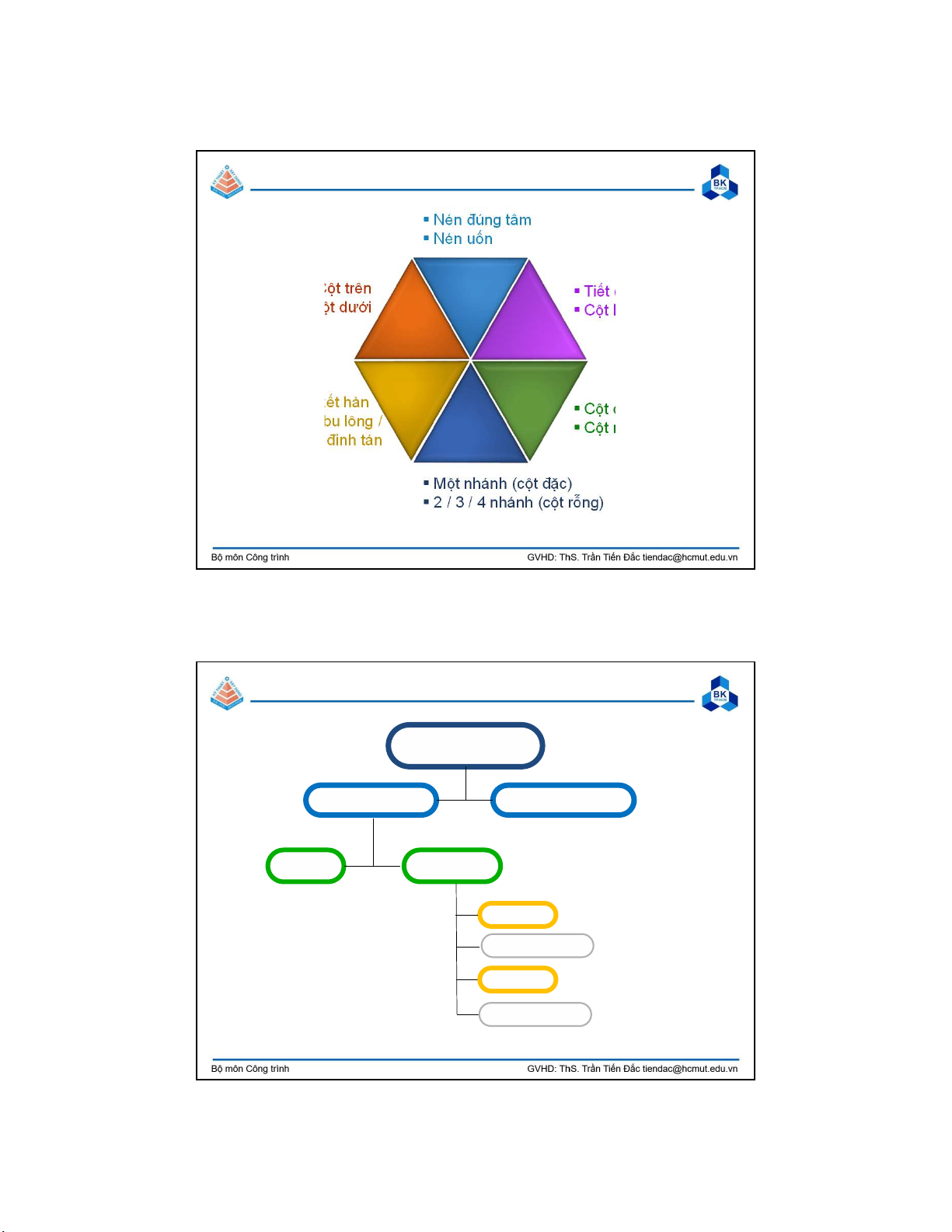

PHÂN LOẠI & CẤU TẠO CỘT
Ct trên
Cột dưi
Nén đúng tâm
Nén un
Tiết diện không đổi
Ct bậc / cột vát
Ct đặc
Ct rỗng
Cột liên kết hàn
Cột LK bu lông /
đinh tán
Mt nhánh (ct đc)
2 / 3 / 4 nhánh (ct rng)
Vị trí
Chịu
lực Thân
cột
Tiết
diện
Liên
kết Số
nhánh
PHÂN LOẠI & CẤU TẠO CỘT
Cột thép
Cột trên
Cột vát Cột giật bậc
Chi tiết vai cột
Thay đổi tiết diện Không đổi tiết diện
Cột dưới
Chi tiết chân cột
3/17/2021
4
CHƯƠNG 1C THIẾT KẾ CẤU KIỆN KHUNG
Phân loại & cấu tạo cột
1
Chiều cao tính toán cột
2
Thiết kế cột đặc chịu NLT
3
Chi tiết vai cột & chân cột
5
Phân loại & cấu tạo dàn
6
Thiết kế xà gồ mái
7
Thiết kế dàn vì kèo
8
Chi tiết liên kết dàn vào cột
9
Thiết kế cột rỗng chịu NLT
4
CHIỀU CAO TÍNH TOÁN CỘT
Cột nhà công nghiệp là cấu kiện chịu nén lệch
tâm. Muốn chọn tiết diện, ngoài việc xác định
được nội lực tính toán, còn phải xác định chiều dài
tính toán của cột trong ngoài mặt phẳng khung.
Trong khung, liên kết của cột với móng
ngang thể liên kết ngàm hoặc khớp, và
thể khác nhau theo hai phương.
Sau khi thiết kế được tiết diện, một điều quan
trọng cần phải cấu tạo cho phù hợp với đồ
tính của khung.
3/17/2021
5
Trong
mt phng
khung

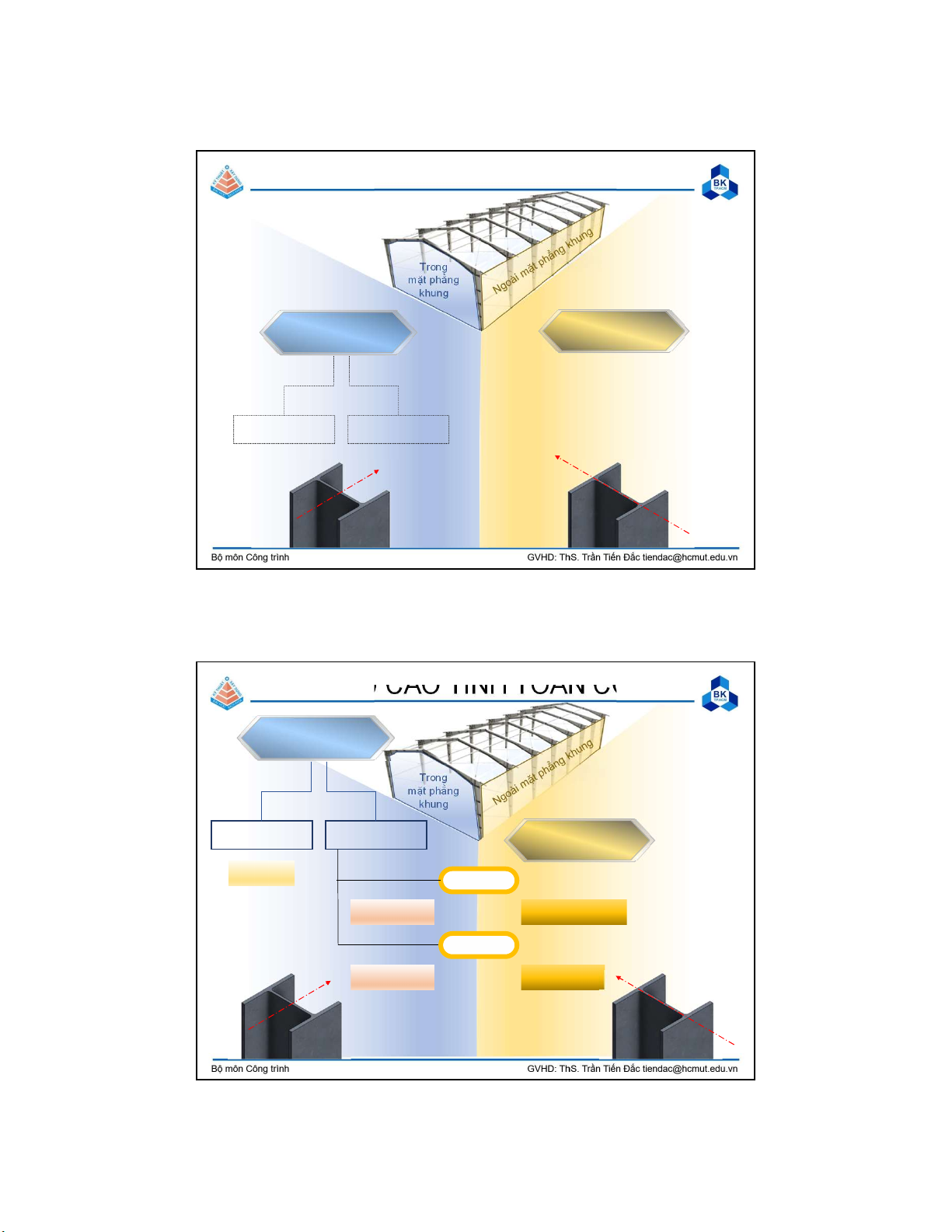

CHIỀU CAO TÍNH TOÁN CỘT
Chiều cao tính toán
theo phương dọc
Chiều cao tính toán
theo phương ngang
Cột tiết diện
không đổi Cột bậc / cột vát
CHIỀU CAO TÍNH TOÁN CỘT
Trong
mt phng
khung
Chiều cao tính toán
theo phương dọc
Chiều cao tính toán
theo phương ngang
Cột tiết diện
không đổi Cột bậc / cột vát
lx= xHCột trên
Cột dưới
lx1 = 1Hd
lx2 = 2Ht
ly1 = Hd
ly2 = Ht- Hdct
