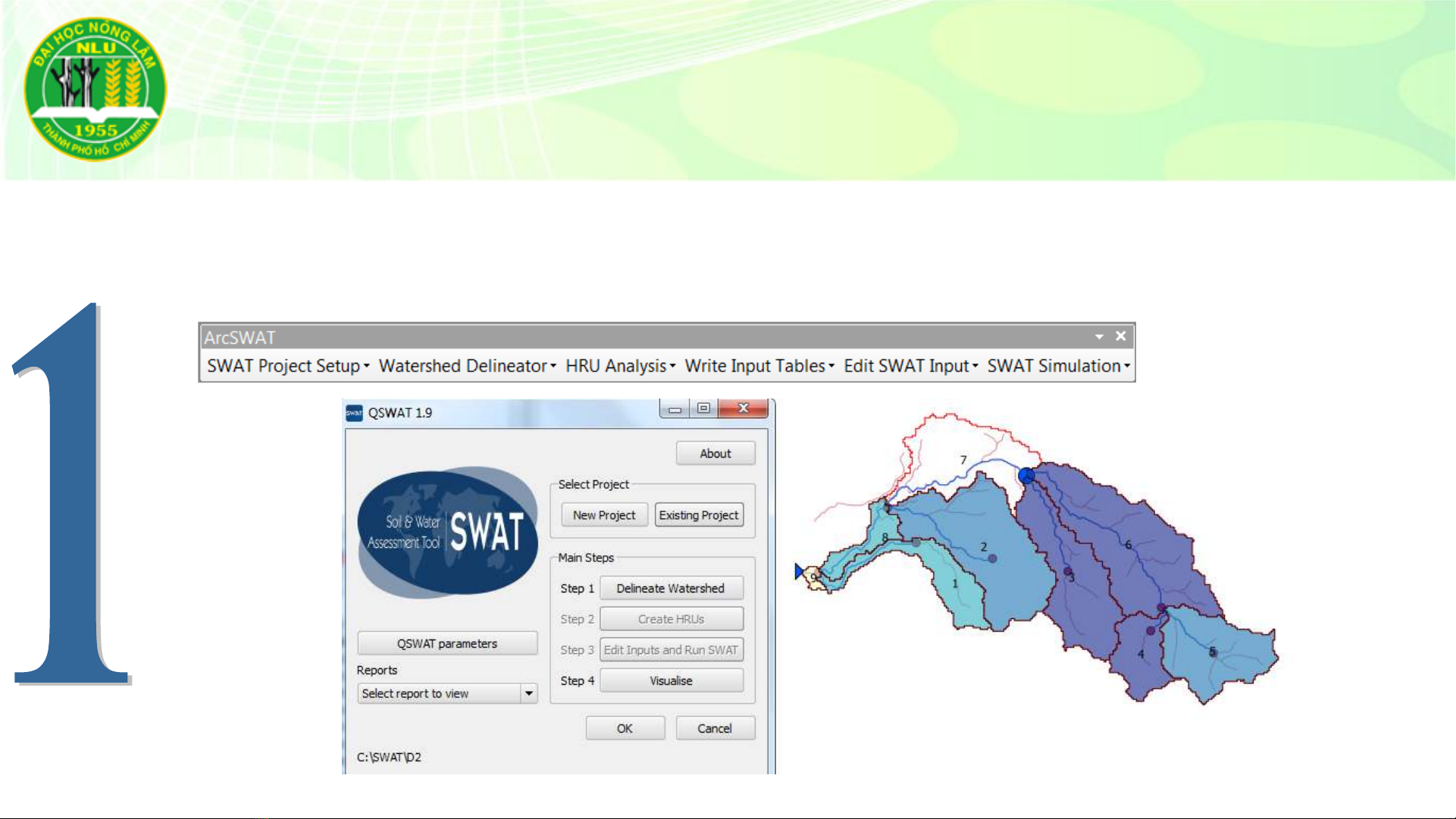

Copyright © 2023 | nguyenduyliem@hcmuaf.edu.vn Chuyên đề SWAT 1
Phân chia lưu vực
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN | BỘ MÔN GIS & TÀI NGUYÊN
Chuyên đề SWATCopyright © 2023 | nguyenduyliem@hcmuaf.edu.vn
Nội dung thực hành
Biên tập dữ liệu địa hình cho SWAT
Vai trò, yêu cầu của dữ liệu địa hình
Nguồn tải DEM miễn phí
Cắt DEM theo vùng quan tâm
Chuyển DEM sang hệ tọa độ UTM
Tạo đồ án SWAT
Phân chia lưu vực dựa trên DEM
Nhập DEM, mạng lưới dòng chảy có
sẵn (nếu có)
Tạo mạng lưới dòng chảy theo
ngưỡng
Tạo cửa xả (nếu cần)
Tạo tiểu lưu vực
Gộp tiểu lưu vực (nếu cần)
Tạo hồ chứa, điểm xả thải (nếu cần)
Xem kết quả
Tiểu lưu vực
Mạng lưới dòng chảy
2
Chuyên đề SWATCopyright © 2023 | nguyenduyliem@hcmuaf.edu.vn
Yêu cầu cài đặt
Phần mềm QGIS Desktop 2.6.1 bản 32
bits:
https://download.qgis.org/downloads/
windows/2/QGIS-OSGeo4W-2.6.1-1-
Setup-x86.exe
Phần mở rộng QSWAT 1.9:
https://swat.tamu.edu/media/116370/qs
watinstall19exe.zip
Phần mềm SWAT Editor 2012.10.23:
https://swat.tamu.edu/media/116558/s
wateditor_install_201210_723.zip
Phần mềm Microsoft MPI:
Window 32bits (chọn Microsoft MPI
v8)
https://download.microsoft.com/downlo
ad/B/2/E/B2EB83FE-98C2-4156-834A-
E1711E6884FB/MSMpiSetup.exe
Window 64bits (chọn Microsoft MPI
v10):
https://download.microsoft.com/downlo
ad/7/2/7/72731ebb-b63c-4170-ade7-
836966263a8f/msmpisetup.exe
3
Chuyên đề SWATCopyright © 2023 | nguyenduyliem@hcmuaf.edu.vn
Biên tập dữ liệu địa hình cho SWAT
Vai trò của dữ liệu địa hình:
Phân chia lưu vực, tiểu lưu vực, sông suối.
Lưu vực: Phần mặt đất (được giới hạn bởi
đường phân thủy) đón nhận nước rơi và hội tụ
dòng chảy về một điểm chung thuộc một thực
thể chứa nước như sông, suối, đầm lầy, hồ.
Tiểu lưu vực: Lưu vực nhỏ nằm trong lưu vực
lớn hơn.
Cửa xả: Điểm thoát nước chủ yếu của lưu vực
tính từ điểm đó trở lên, như điểm xả nước chính
của một đập thủy điện, điểm thu nước của một
nhà máy cấp nước sạch hoặc cơ sở sản xuất
công nghiệp có sử dụng nước trực tiếp từ
nguồn nước.
4
Lưu vực (tiểu lưu vực)Ranh giới lưu vực
(đường phân thủy)
Cửa xả
Dòng chảy
Chuyên đề SWATCopyright © 2023 | nguyenduyliem@hcmuaf.edu.vn
Biên tập dữ liệu địa hình cho SWAT

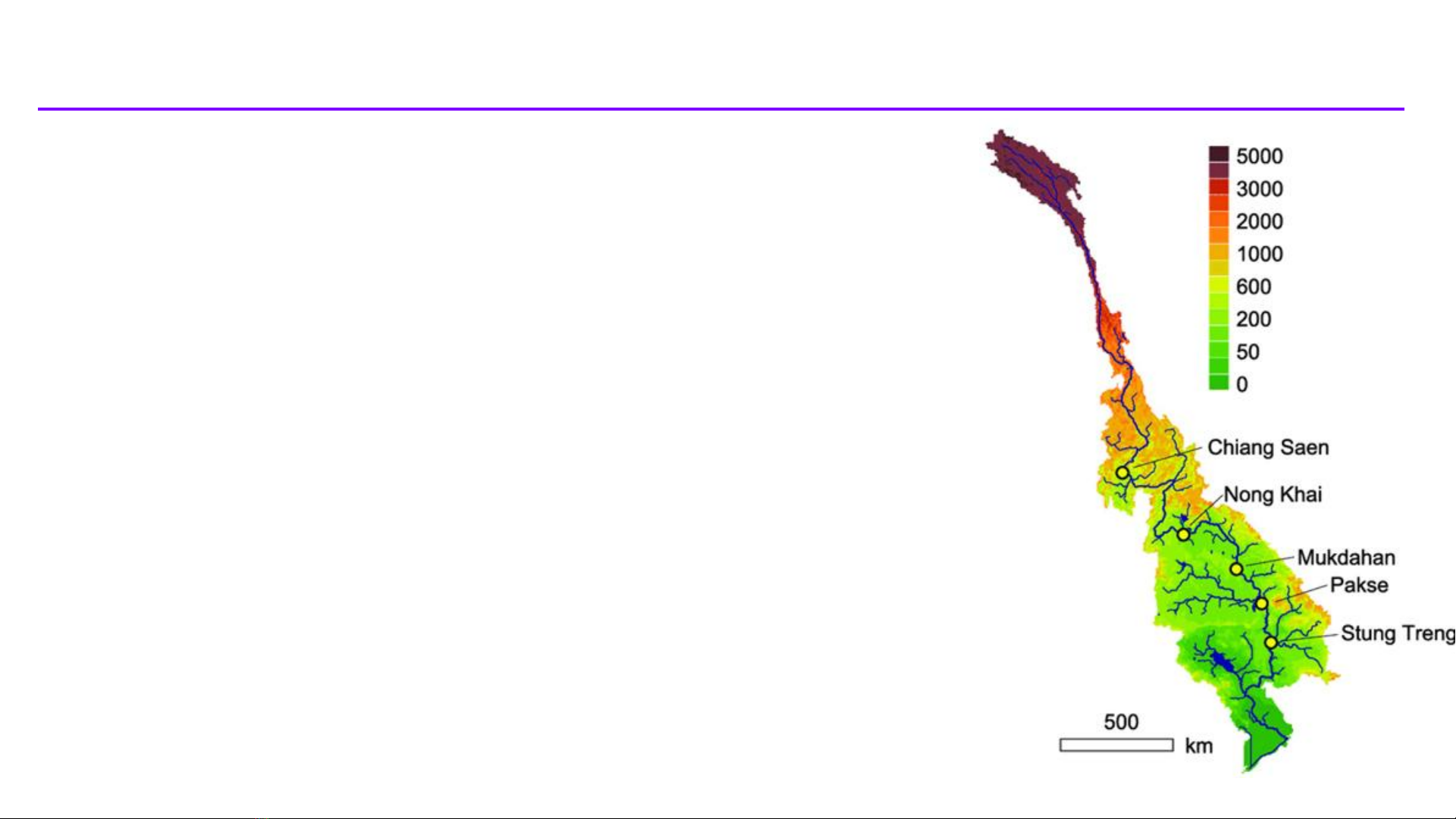

Yêu cầu dữ liệu địa hình:
Mô hình độ cao số (Digital Elevation Model- DEM).
Định dạng: ESRI GRID.
Độ cao ở đơn vị: meters, centimeters, yards, feet, inches.
Hệ tọa độ phẳng.
