Nội dung Text: Các tín hiệu cơ bản của hệ thống đánh lửa P1

CÁC TÍN HIỆU CƠ BẢN CỦA HỆ THỐNG ĐÁNH LỬA Ủ Ố Á Ử

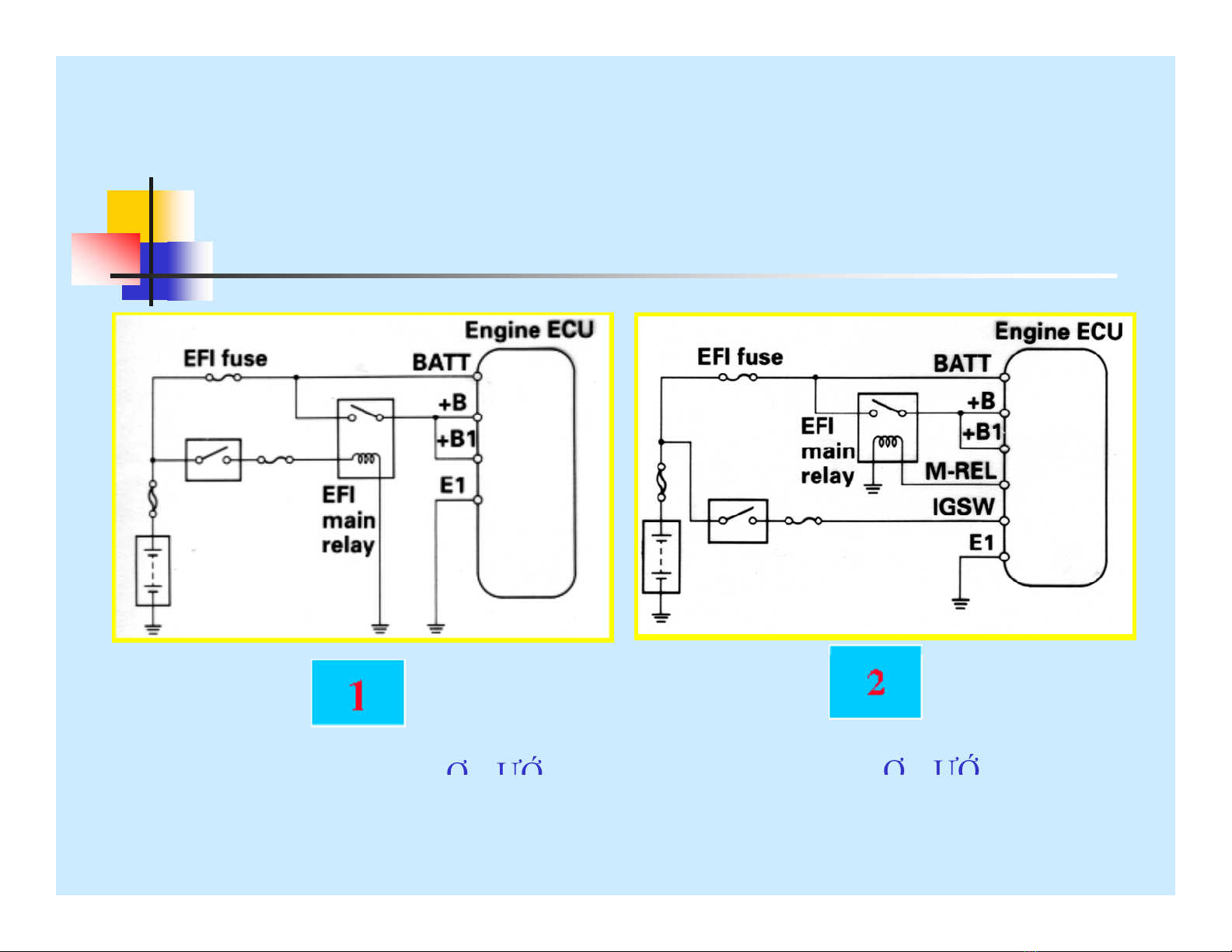

MẠCH ĐIỆN NGUỒN CUNG CẤP CHO ECU KHÔNG DÙNG MÔ TƠ BƯỚC BƯỚC. DÙNG MÔ TƠ BƯỚC BƯỚC.

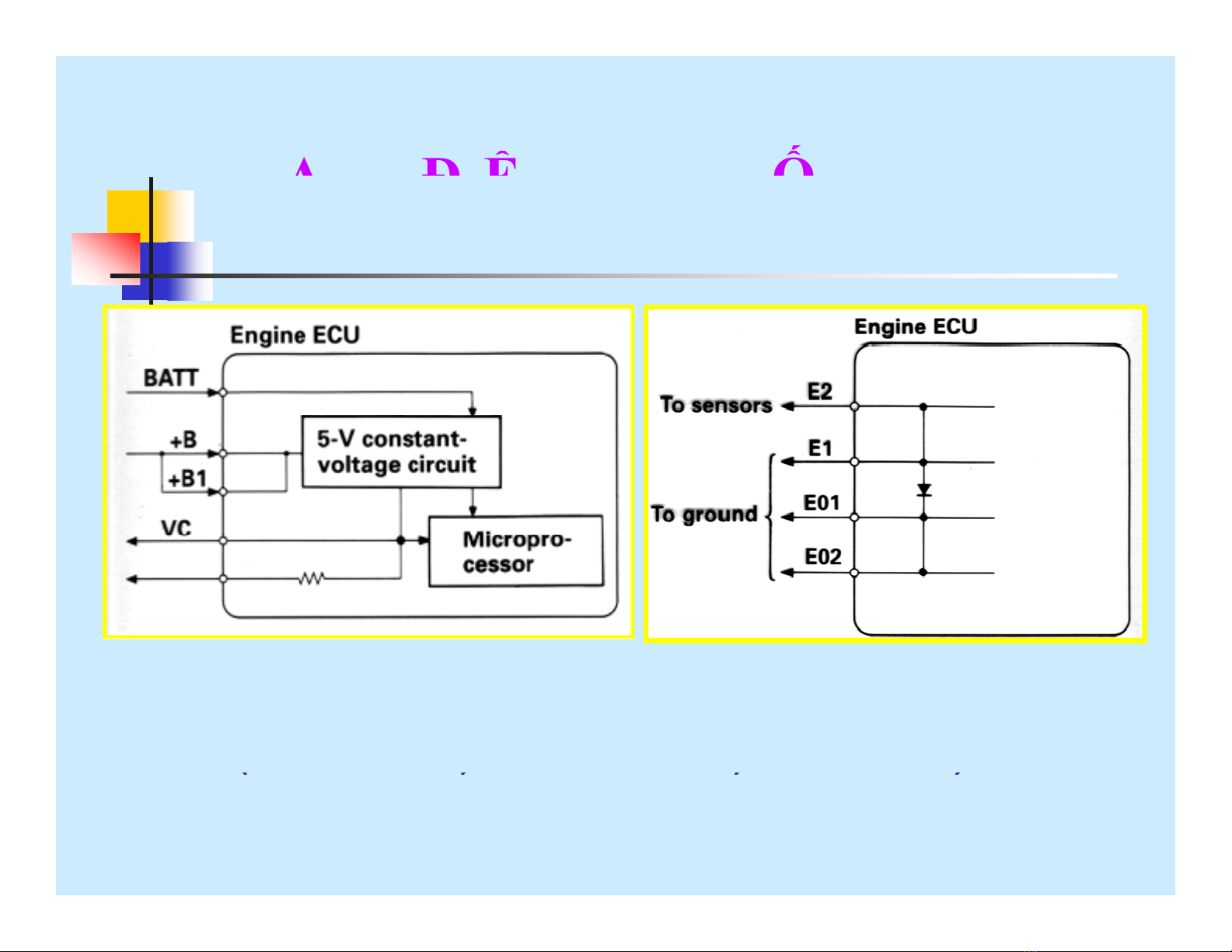

MẠCH ĐIỆN VC & NỐI MÁT 1- Nguồn 5V cung cấp cho bộ vi sử lý. 2- Nguồn 5V cung cấp cho các cảm biến. 3- Nguồn 5V cung cấp qua điện trở đến các cảm biến. ồ ấ ế ế

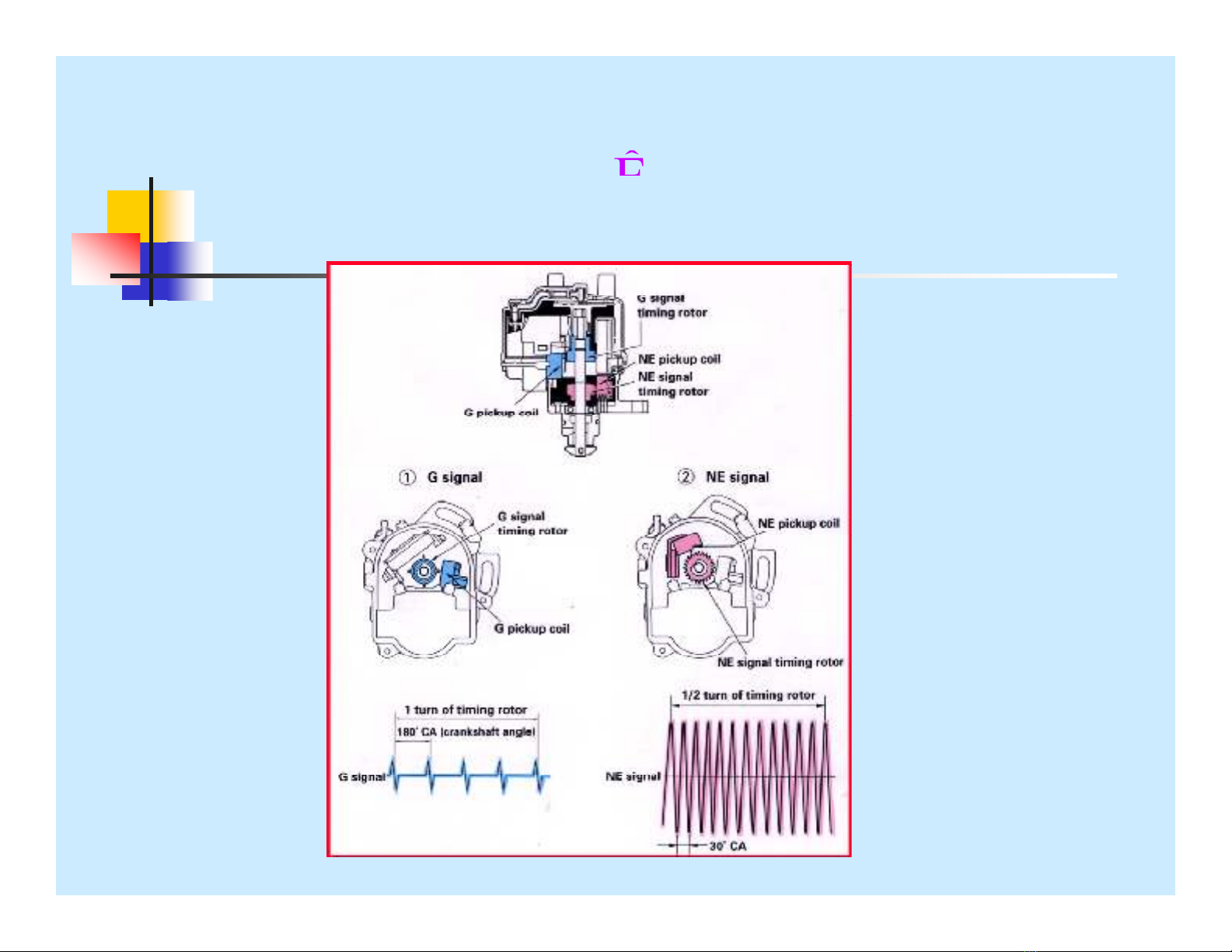

TÍN HIỆU G VÀ NE Bố trí ở delco, đầu trục cam và trục khuỷu. Tín hiệu G dùng để xác định thời điểm phun và ệ g ị p thời điểm đánh lửa so với điểm chết trên ở thì nén. Tín hiệu NE dùng để nhận biết số vòng quay động cơ. Tín hiệu này dùng để điều khiển lượng phun cơ bản và góc đánh lửa sớm cơ bản.
XUNG TÍN HIỆU G & NE
CÁC DẠNG TÍN HIỆU G & NE
TÍN HIỆU G VÀ NE
TÍN HIỆU G VÀ NE
TÍN HIỆU G VÀ NE
TÍN HIỆU G VÀ NE
TÍN HIỆU G VÀ NE
TÍN HIỆU G VÀ NE
Roto cảm biến Ne có 34 răng và 2 răng khuyết
CẢM BIẾN TỐC ĐỘ XE SPD Xác định tốc độ thực tế của xe. - Điều khiển van ISC. - Điều kiển tỉ lệ A/F khi tăng tốc và giảm tốc. Cảm biến SPD có các kiểu sau: - Kiểu contact lưởi gà. - Kiểu dùng cảm biến quang quang. - Kiểu điện từ. - Và kiểu MRE ( Phần tử từ trở ) ).
KIỂU CONTACT LƯỞI GÀ Cảm biến bố trí trong tableau điện. Gồm một nam châm quay theo dây đồng hồ tốc độ xe. Contact lưở gà đóng và mở 4 lần trong một vòng quay.
