CÂU HỎI ÔN TẬP MÔN ĐIỀU KHIỂN LOGIC

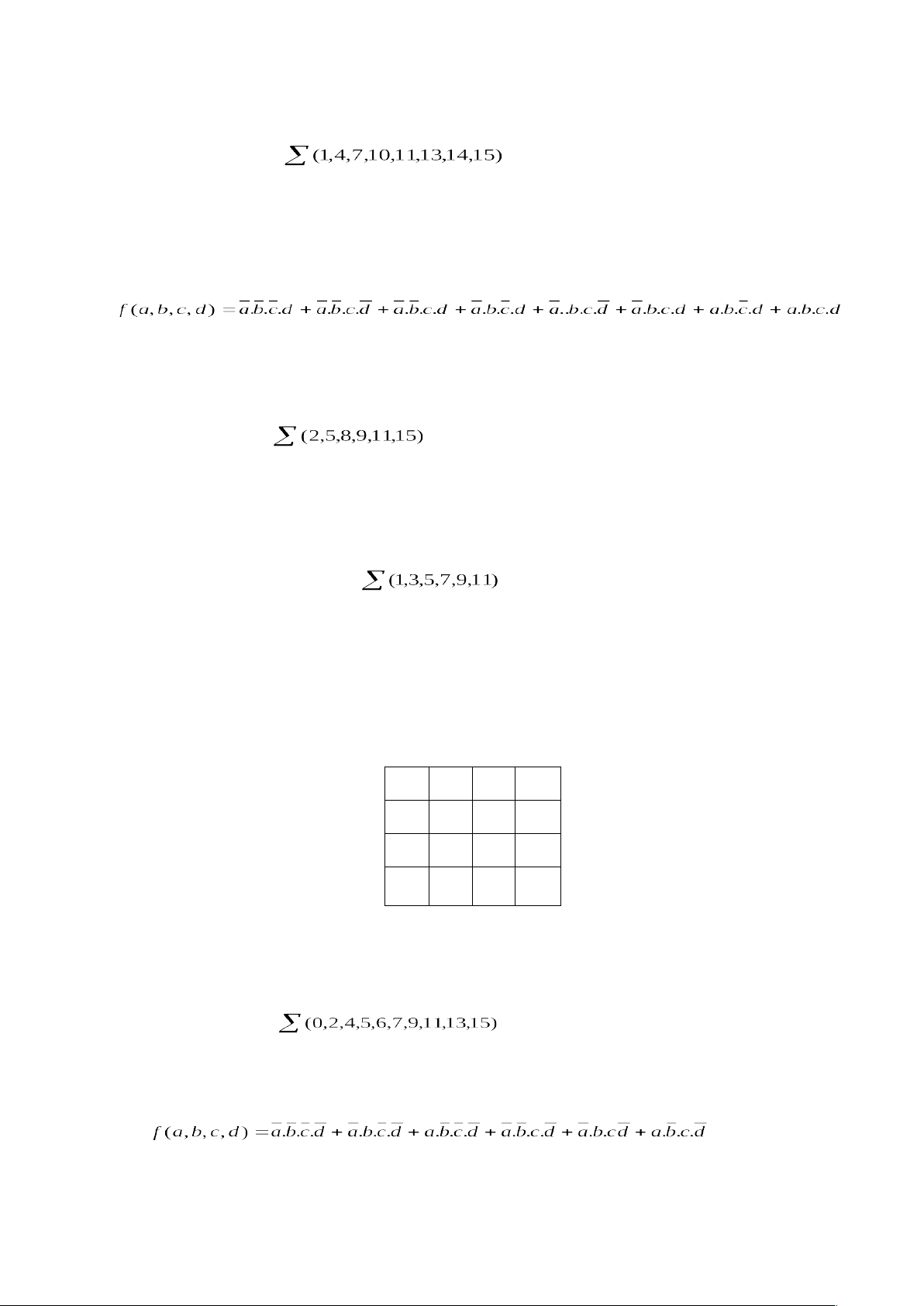

1. Cho hàm logic sau:
y= f(x1,x2,x3,x4) = ; N = 0,2,5,6,9,12;
a. Hãy tối thiểu hóa hàm Logic
b. Dùng phần tử Logic không tiếp điểm và phần tử Rơle để thực hiện.
2.Cho hàm logic sau:
y =
a. Hãy tối thiểu hóa hàm Logic
b. Dùng phần tử Logic không tiếp điểm và phần tử Rơle để thực hiện.
3. Cho hàm logic sau:
y= f(x1,x2,x3,x4) = ; N = 0,710,13;
a. Hãy tối thiểu hóa hàm Logic
b. Dùng phần tử Logic không tiếp điểm và phần tử Rơle để thực hiện.
4. Tối thiểu hóa hàm logic sau và dùng một loại phần tử logic không tiếp điểm để
thực hiện :
f(x4,x3,x2, x1) = ; N = 2,4,12;
5. Tối thiểu hàm logic sau và dùng phần tử logic không tiếp điểm để thực hiện :
Y(A, B, C, D) = (1, 2, 4, 7, 10, 12, 14), N = 9, 15
6. Hãy tổng hợp và thiết kế mạch bằng phần tử Logic không tiếp điểm cho công
nghệ có hàm logic (bảng)sau:
0 0 0 0
0 1 1 0
1 1 1 1
0 1 1 0
7.Hãy tổng hợp và thiết kế mạch bằng phần tử Logic không tiếp điểm cho công
nghệ có hàm logic sau:
y = f(x1,x2,x3,x4) =
8.Hãy tổng hợp và thiết kế mạch bằng phần tử Logic không tiếp điểm cho công
nghệ có hàm logic sau:
y =
9.Tối thiểu hóa hàm logic, dùng một loại phần tử logic không tiếp điểm OR, NOR,
AND, NAND, NOT để thực hiện :
10. Vẽ và thuyết minh Mạch điều khiển động cơ 1 chiều kích từ độc lập, mở máy
qua 2 cấp điện trở ở mạch phần ứng theo nguyên tắc thời gian. Khi dừng có hãm
động năng theo nguyên tắc thời gian.
11. Vẽ và thuyết minh Mạch điều khiển động cơ Không đồng bộ ba pha Rotor
lồng sóc, mở máy qua 2 cấp điện trở đặt ở mạch Stator theo nguyên tắc thời gian.
Khi dừng có hãm động năng theo nguyên tắc thời gian?
12. Vẽ và thuyết minh Mạch điều khiển động cơ Không đồng bộ ba pha Rotor
lồng sóc, mở máy nhờ đổi nối Sao – tam giác, quay 1 chiều. Khi dừng có hãm
động năng theo nguyên tắc tốc độ.
13. Vẽ và thuyết minh mạch khởi động động cơ không đồng bộ ba pha, quay hai
chiều, bằng phương pháp đổi nối sao – tam giác theo nguyên tắc thời gian ?
14. Vẽ và thuyết minh mạch điều khiển động cơ không đồng bộ ba pha quay hai
chiều, khi dừng có hãm động năng theo nguyên tắc thời gian ?
15. Vẽ và thuyết minh mạch khởi động ( thuận và ngược ) động cơ một chiều qua
điện trở phụ mạch phần ứng, khi dừng có hãm động năng theo nguyên tắc thời
gian ?
16.Vẽ và thuyết minh Mạch khống chế khởi động động cơ không đồng bộ 3 pha
rotor lồng sóc đổi nối sao – tam giác theo nguyên tắc thời gian, khi khởi động
00 01 11 10
00 0 0 0 0
01 1 1 0 0
11 0 0 1 1
10 0 0 1 1
00 01 11 10
00 1 1 0 0
01 0 0 1 1
11 0 0 1 1
10 0 0 0 0
00 01 11 10
00 0 0 1 1
01 0 0 0 0
11 0 1 1 0
10 0 1 1 0
x3x4
x1x2
x3x4
x1x2
x3x4
x1x2
Hình b
Hình a
Hình c
xong các rơle thời gian không làm việc nữa, khi dừng có hãm động năng theo
nguyên tắc tốc độ?
17.Vẽ và thuyết minh Mạch khởi động động cơ Không đồng bộ 3 pha rotor dây
quấn qua 3 cấp điện trở phụ đặt ở mạch Rotor theo nguyên tắc dòng điện, khi dừng
có hãm động năng theo nguyên tắc thời gian.
18.Vẽ và thuyết minh mạch điện khởi động động cơ điện một chiều qua hai cấp
điện trở phụ theo nguyên tắc thời gian?
19.Vẽ và thuyết minh mạch điện khởi động động cơ điện một chiều qua ba cấp
điện trở phụ theo nguyên tắc tốc độ ?
20.Vẽ và thuyết minh mạch điện khởi động động cơ điện một chiều qua một cấp
điện trở phụ theo nguyên tắc tốc độ, khi dừng có hãm động năng ?

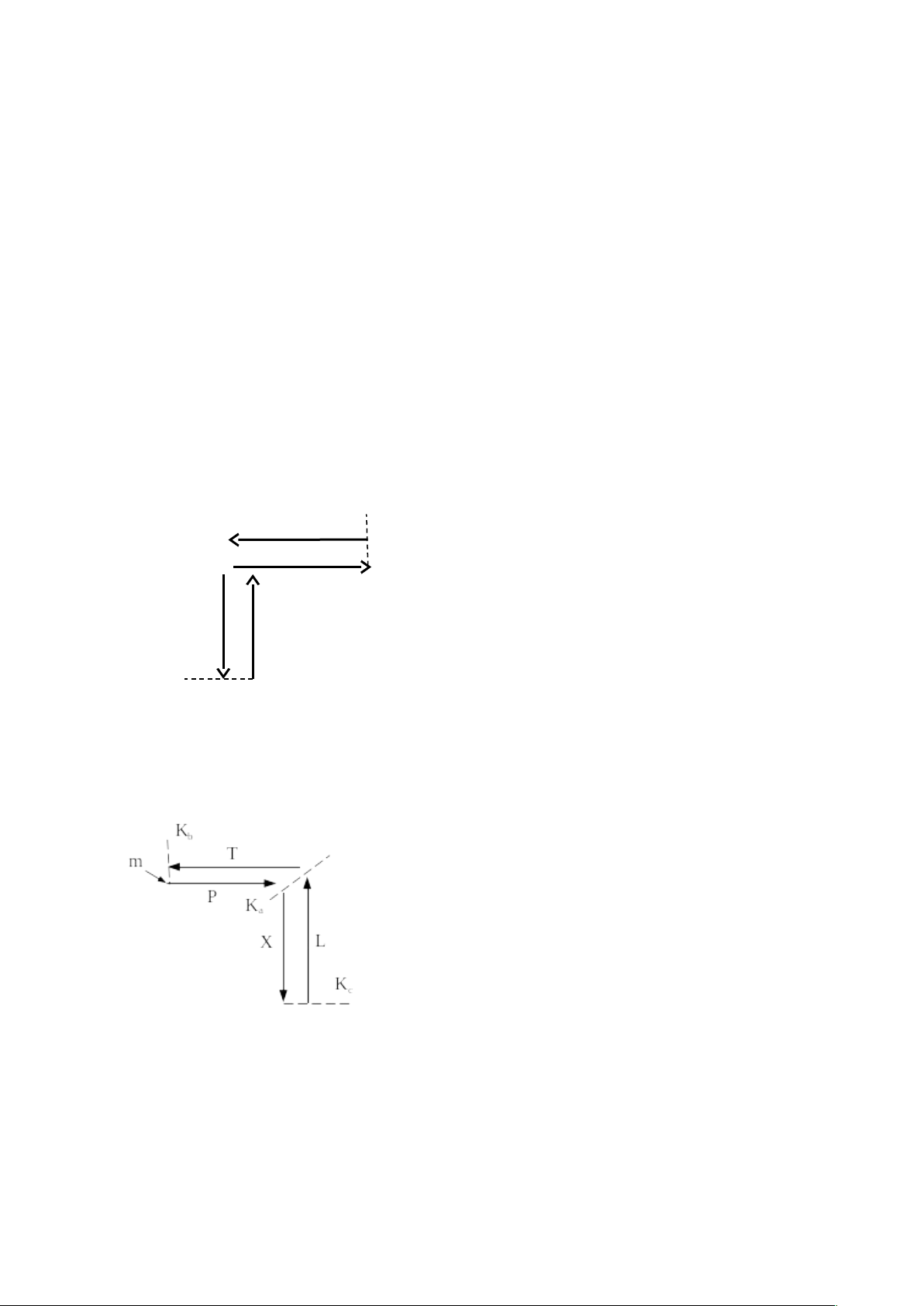

21.Thiết kế mạch điều khiển tuần tự bằng phương pháp Grafcet cho công nghệ mô tả bởi hình
sau :
Trong đó :
-m là tín hiệu mở máy bằng nút ấn
-Ka, Kb,Kc là các công tắc hành
trình
-Động cơ sử dụng loại không đồng
bộ 3 pha roto lồng sóc.
Ký hiệu:
-X : Đi xuống
-L : Đi lên
-T : Sang trái
-P : Sang phải
22.Thiết kế mạch điều khiển tuần tự bằng phương pháp Grafcet cho công nghệ mô tả bởi hình
sau :
Trong đó :
-m là tín hiệu mở máy bằng nút ấn
-Ka, Kb,Kc là các công tắc hành trình
-Động cơ sử dụng một chiều kích từ
đốc lập.
Ký hiệu:
-X : Đi xuống
-L : Đi lên
-T : Sang trái
-P : Sang phải
23. Thiết kế mạch bằng phương pháp Graphcet cho công nghệ mô tả bởi hình sau :
m
Kc
T
P
Ka
X L
Kb
Trong đó :
-m tín hiệu mở máy bằng nút ấn
-ka, kb, kc là các công tắc hành
trình
-Động cơ sử dụng loại không đồng
bộ 3 pha roto lồng sóc.
Ký hiệu:
-X : Đi xuống
-L : Đi lên
-T : Sang trái
-P : Sang phải

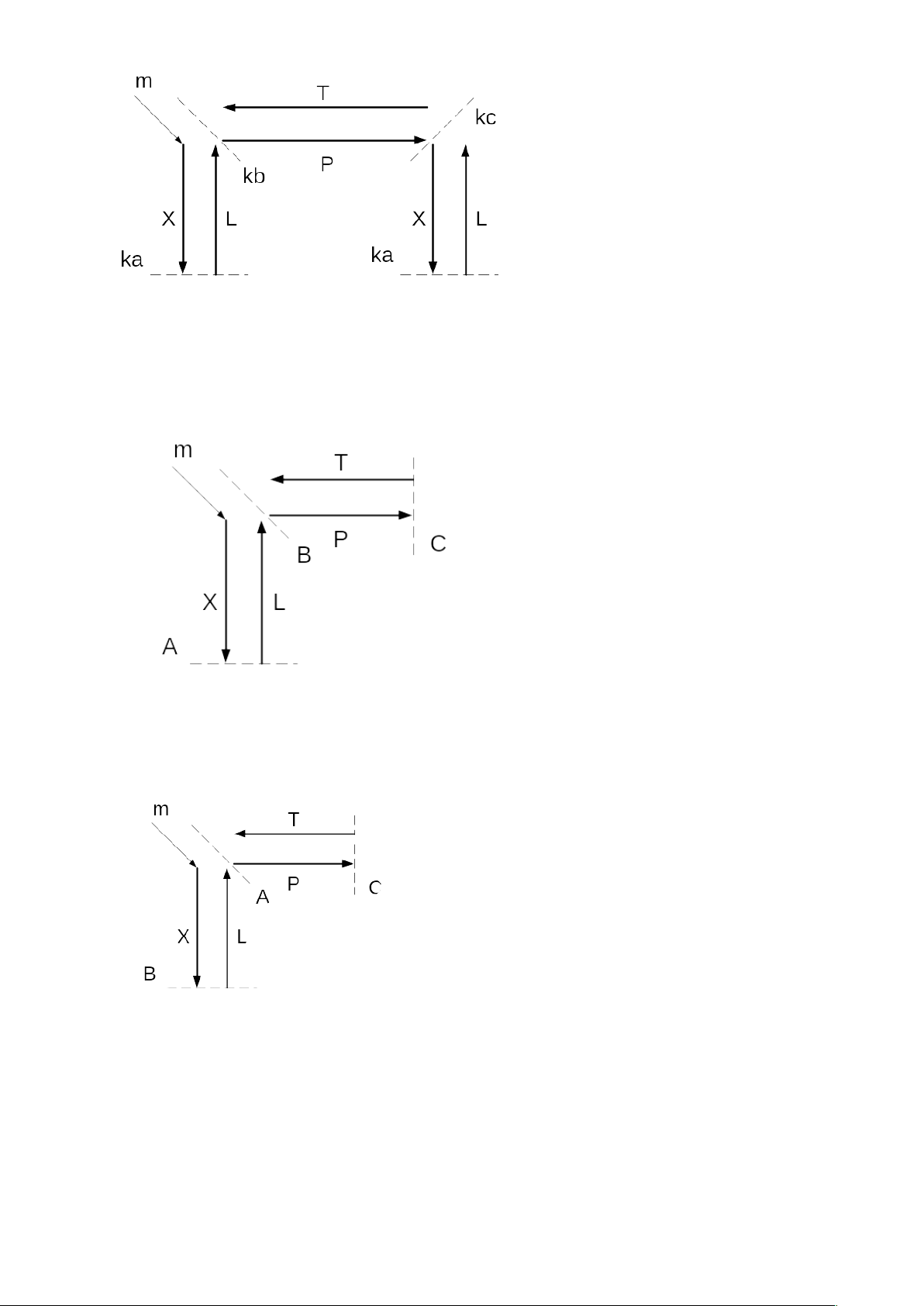

24 Thiết kế mạch bằng phương pháp Graphcet cho công nghệ mô tả bởi hình sau :
Trong đó :
-m tín hiệu mở máy bằng nút ấn
-A, B, C là các công tắc hành trình
-Động cơ sử dụng loại không đồng
bộ 3 pha roto lồng sóc.
Ký hiệu:
-X : Đi xuống
-L : Đi lên
-T : Sang trái
-P : Sang phải
25. Thiết kế mạch bằng phương pháp hàm tác động cho công nghệ mô tả bởi hình sau :
Trong đó :
-m tín hiệu mở máy bằng nút ấn
-A, B, C là các công tắc hành trình
-Động cơ sử dụng loại không đồng bộ 3
pha roto lồng sóc.
Ký hiệu:
-X : Đi xuống
-L : Đi lên
-T : Sang trái
-P : Sang phải
26.Thiết kế mạch bằng phương pháp Graphcet cho công nghệ mô tả bởi hình sau :
