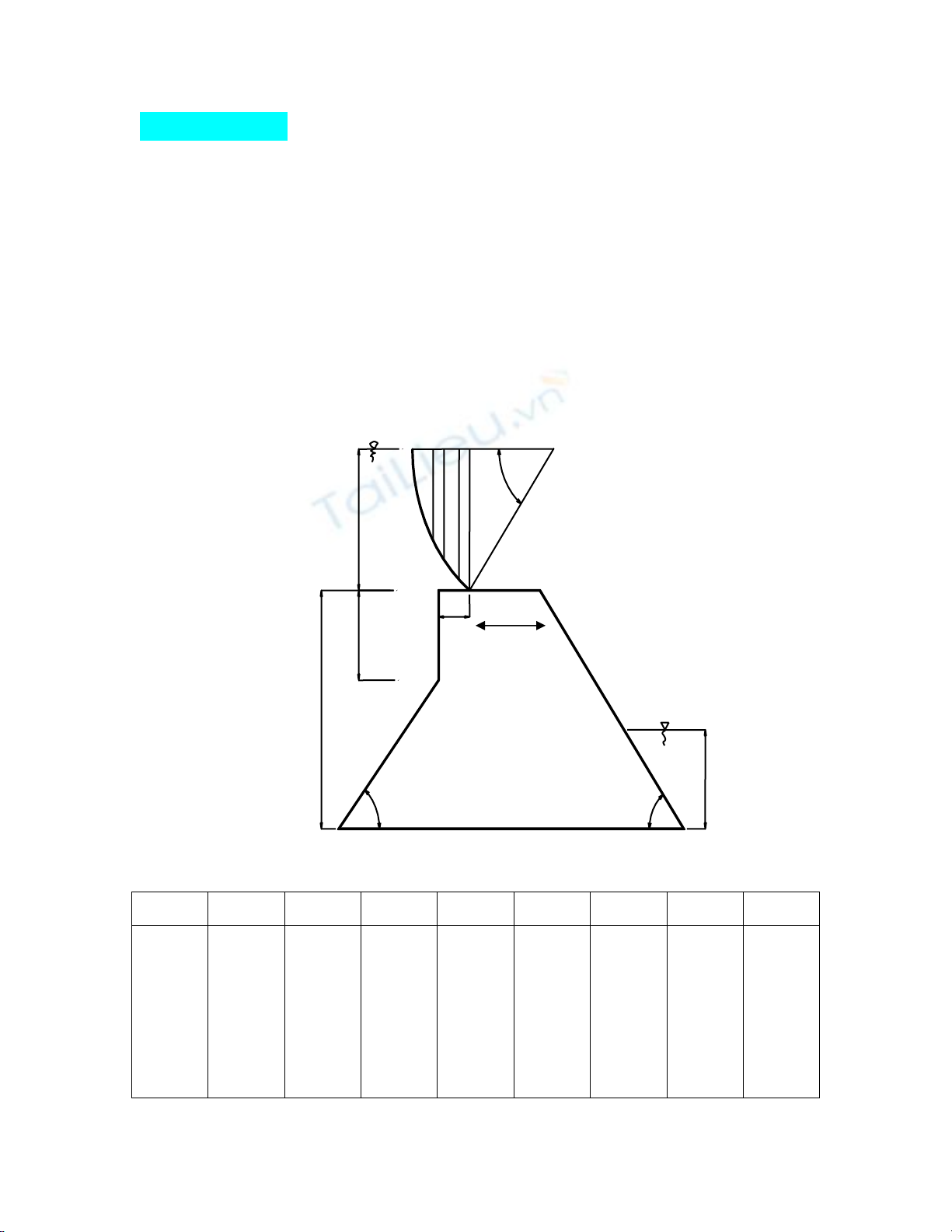

1 THUỶ TỈNH Bài tập lớn số 01: 1- Vẽ biểu đồ phân bố áp suất và tìm hợp lực của chúng lên mặt van và đập. 2- Tính phản lực ở gối tựa 0 của van hình cung đặt trên đỉnh đập bêtông, có chiều rộng b (tự chọn b = 5 ÷ 10 m). Cho trọng lượng đơn vị đập bêtông là ρ.g (tự chọn ρ.g = 2,3 ÷ 2,7 tấn/m3). Bỏ qua trọng lượng van trên đỉnh đập. 3- Tính tổng moment đối với trục ngang qua I chân đập hạ lưu; xem đập và van liền một khối. Trong bảng số liệu sau đây, mổi sinh viên sử dụng một hàng số liệu theo số thứ tự của danh sách lớp học (lớp A, từ số 1 đến 70, lớp B từ 1 + 70 đến 70 + 70, lớp C từ 1 + 140 đến 70 + 140). A O α H aB T 2a P h β γ I Số liệu bài tập lớn số 01: α(độ) β(độ) γ(độ) TT H(m) a(m) P(m) T(m) h(m) 1 2 30 1,5 9 3 2 45 60 2 3 45 1,0 10 3 2 60 45 3 4 60 1,5 11 4 2 45 60 4 2 45 2,0 12 4 2 60 45 5 3 30 1,5 13 5 3 45 60 6 4 45 1,0 14 5 3 60 45 7 2 60 1,5 9 6 2 45 60 8 3 45 2,0 10 6 3 60 45
2 7 2 45 60 9 4 30 1,5 11 7 3 60 45 10 2 45 1,0 12 3 2 45 60 11 3 60 1,5 13 3 3 60 45 12 4 45 2,0 14 4 2 45 60 13 2 30 1,5 9 4 3 60 45 14 3 45 1,0 10 5 2 45 60 15 4 60 1,5 11 5 3 60 45 16 2 45 2,0 12 6 2 45 60 17 3 30 1,5 13 6 3 60 45 18 4 45 1,0 14 7 2 45 60 19 2 60 1,5 9 7 3 60 45 20 3 45 2,0 10 3 2 45 60 21 4 30 1,5 11 3 3 60 45 22 2 45 1,0 12 4 2 45 60 23 3 60 1,5 13 4 3 60 45 24 4 45 2,0 14 5 2 45 60 25 2 30 1,5 9 5 3 60 45 26 3 45 1,5 10 6 2 45 60 27 4 60 2,0 11 6 3 60 45 28 2 45 2,0 12 7 2 45 60 29 3 30 1,5 13 7 3 60 45 30 4 45 1,5 14 9 3 2 45 60 31 2 60 1,0 10 3 3 60 60 32 3 45 1,0 11 4 2 60 45 33 4 30 1,5 12 4 3 45 60 34 2 45 1,5 13 5 2 60 45 35 3 60 2,0 14 5 3 45 60 36 4 45 2,0 9 6 2 60 45 37 2 30 1,5 10 6 3 45 60 38 3 45 1,5 11 7 2 60 45 38 4 60 1,0 12 7 3 45 60 40 2 45 1,0 13 3 2 60 45 41 3 30 1,5 14 3 3 45 60 42 4 45 1,5 9 4 2 60 45 43 2 60 2,0 10 4 3 45 60 44 3 30 2,0 11 5 2 60 60 45 4 45 1,5 12 5 3 60 45 46 2 60 1,5 13 6 2 45 60 47 3 45 1,0 14 6 3 60 45 48 4 30 1,0 9 7 2 45 60 49 2 45 1,5 10 7 3 60 45 50 3 60 1,5 11 3 2 45 60 51 4 45 2,0 12 3 3 60 45 52 2 30 2,0 13 4 2 45 60 53 3 45 1,5 14 4 3 60 45 54 4 60 1,5
