GVHD: PGS-TS : Phạm Thanh Huyền Sinh Viên thực hiện: Chung Văn Anh MSSV
Nội dung:
Olefins là thành phần chủ yếu của quá trình cracking nhiệt khí tự nhiên và khí đồng hành. Các olefin thấp được sử dụng rộng rãi trong công nghiệp tổng hợp polymer, nhựa và sản phẩm hóa dầu khác

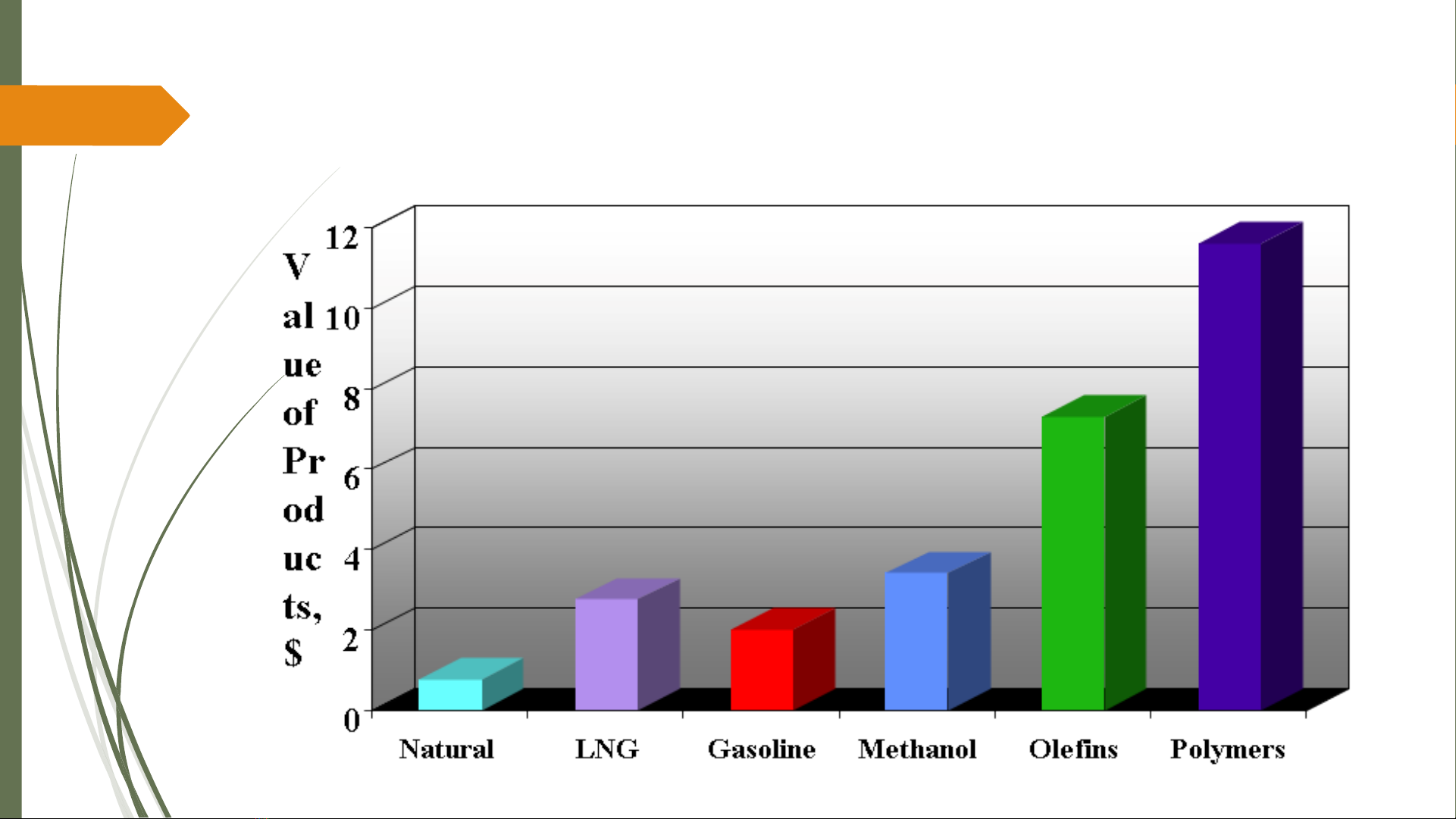

 I. Giới thiệu chung:  Bảng số liệu số :

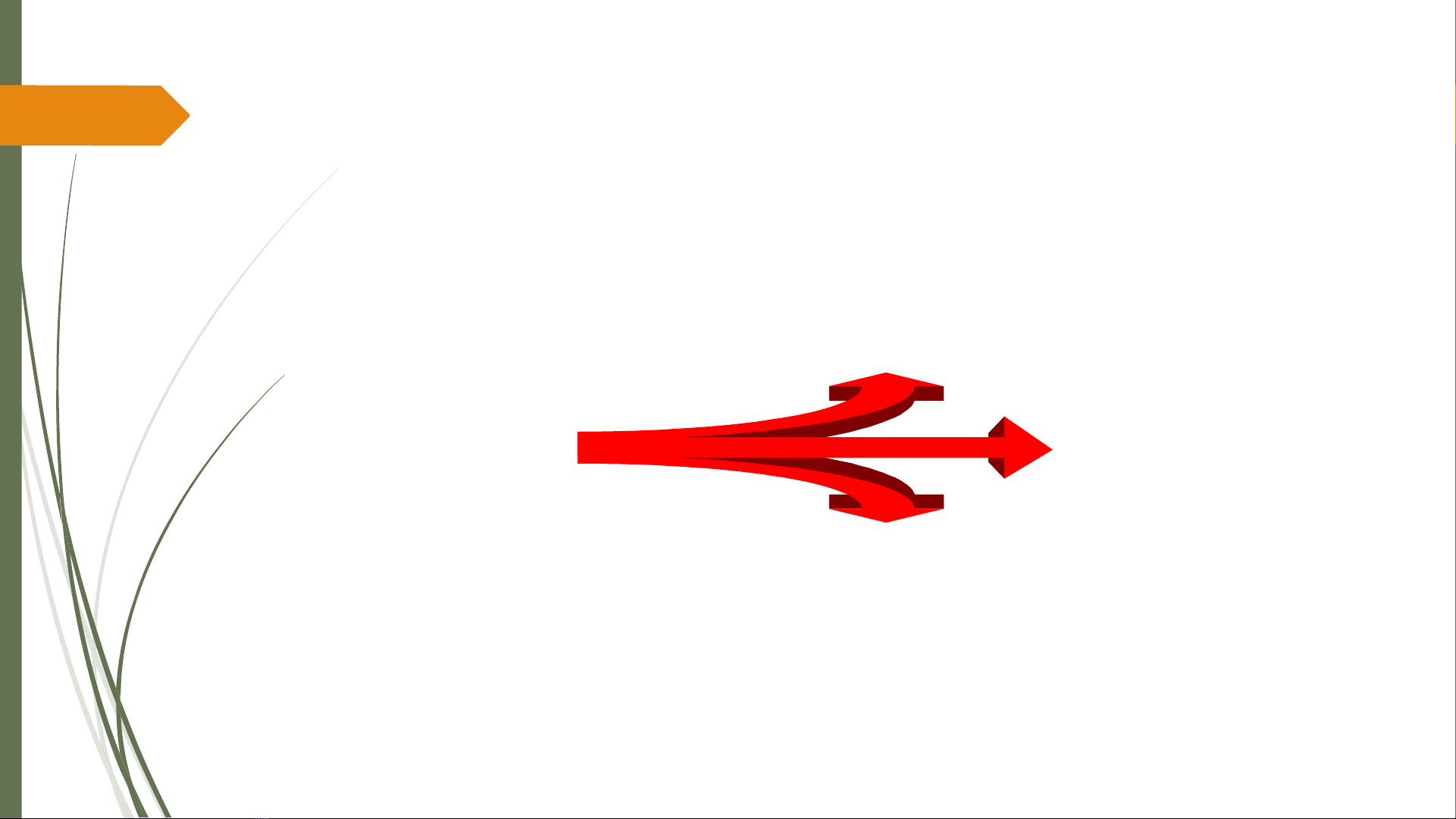

II. Nguyên liệu và xúc tác MTO Reaction with Olefins Cracking Methylene SAPO34 Catalyst Methanol Propylene Ngoài ra còn sản phẩm phụ không mong muốn: +H2O + H2, COx + C1-C5Paraffins + C5 +Cốc
II. Nguyên liệu và xúc tác: 1.Methanol Methanol Khí tổng hợp Khí gas thiên Khí đồng hành Khí biogas Khí hóa than nhiên
II. Nguyên liệu và xúc tác: 2.Xúc tác SAPO-34 3.8 Ă 5.5 Ă H H O O ( Al-O ) 3 Si Al(O-P) 3 ( Si/Al-O ) 3 Si Al ( O-Si ) 3 Small Pore Medium Pore Weak Acid Sites Strong Acid Sites
II. Nguyên liệu và xúc tác: 2.Xúc tác SAPO-34 Bảng ảnh hướng xúc tác đến tỉ lệ đầu ra sản phẩm Material SAPO34 SSZ13 SSZ13 SSZ13 (Chabazite) (Chabazite) ( Chabazite ) T atom % 10% Si (gel) 18% Al 10% Al 3.3% Al Selectivities (2 hr) C2C4 olefins 96 69 75 87 CH4 1.4 0.3 3.9 C2H6 0.9 5.4 C3H8 18.9 Stability hr at >50% conversion >40 6 13 7 Coking carbon on used 19% after 54 HOS 16.6% after 18 HOS 19.3% after 18 HOS 15.0% after 18 HOS catalyst
III.Công nghệ MTO 1.Công nghệ của hãng Lurgi
III.Công nghệ MTO 1.Công nghệ của hãng Lurgi
II.Công nghệ Methanol to oflefins 2.Công nghệ UOP  Công nghệ UOP sử dụng SAPO-34 SAPO-34 Catalyst làm xúc tác cho phản ứng chính H 2O CH 3 OH
III.Công nghệ Methanol to oflefin 2.Công nghệ UOP +Các phản ứng chính xảy ra:| CH3OH CH3OCH3 + H20 CH3OCH3 C2H4 + 2H2O CH3OCH3 C3H 6 + 3H2O +Các phản ứng phụ xảy ra: Tạo cốc, COx , CH 4
III.Công nghệ Methanol to oflefins 2.Công nghệ UOP  Thiết bị chính gồm: Product Offgas  +Thiết bị phản ứng tầng sôi  +Thiết bị tái sinh xúc tác: Không khí được phía dưới thiết bị tái sinh xúc tác loại bỏ cốc trên xúc tác để tái sinh xúc tác, Khí thải gồm N2 + CO2 được bay ra thải môi trường MeOH Air
II.Công nghệ MTO 2.Công nghệ UOP
IV.Mô phỏng công nghệ MTO của hãng UOP  Chọn hệ nhiệt động : UNIQUAC- PR, PR Dòng nguyên liệu vào có thành phần như sau:
IV.Mô phỏng công nghệ MTO của hãng UOP  Sản phẩm thu được:  Ethylene có nồng độ 0.9758,ở nhiệt độ 13,29oC, áp suất 3,2 MPa, lưu lượng 886,7 kgmole/h  Methane có nồng độ 0.886, ở nhiệt độ 100oC, áp suất 3,2MPa, lưu lương dòng 186,3 kgmole/h  Propylene nồng độ sản phẩm đỉnh là 0.9758, ở nhiệt độ 32,97oC áp suất 1,45MPa, lưu lượng 528,3kgmole/h
III.Môcông nghệ toàn nghệ MTO của hãng Sơ đồ phỏng công bộ quá trình UOP
V.Kết Luận  Qua tìm hiểu về hai công nghệ Methanol to Olefins của 2 hãng UOP và Lurgi.Ta thấy:  Công nghệ hãng UOP sử dụng ít phản ứng, độ chuyển hóa cao x=0,99 hơn công nghệ của hãng Lurgi.  Hãng Lurgi cho sản phẩm tỉ lệ propylene/etylene cao hơn hãng UOP
Tài liệu ham khảo Phạm Thanh Huyền –Nguyễn Hồng Liên, Công nghệ tổng hợp hữu cơ hóa dầu, NXB Khoa học và kỹ thuật, Hà Nội, 2006 Nguyễn Thi Minh Hiền, Hysys trong mô phỏng công nghệ hóa học, NXB Khoa học và kỹ thuật, Hà Nội, 2010 Tài liệu công ty UOP: http://www.fhiberlin.mpg.de/acnew/department/pages/teaching/pages/teaching__wintersemester_ Tài liệu công ty Lurgi: http://www.chembioleng.northwestern.edu/docs/MethanoltoOlefinsClassPresentation_v2.pdf http://www.fnrserver.de/cms35/fileadmin/allgemein/images/veranstaltungen/Neue_Biokraftstoffe2
