Nội dung Text: CÔNG TƠ ĐIỆN MỘT PHA

Trường Cao Đẳng Kinh Tế - Kỹ Thuật Phú Lâm Khoa:Điện Lớp: 09CĐĐT01
MỤC TIÊU ĐẠT ĐƯỢC Sau khi nghiên cứu xong phần này có thể nắm bắt được: - Công dụng của công tơ điện một pha - Cấu tạo của công tơ điện một pha - Hiểu rõ nguyên lý làm việc của công tơ điện một pha - Cách kiểm tra được công tơ điện làm việc chính xác hay không chính xác - Phát triển lòng yêu nghề, say mê và sáng tạo trong học tập
MÔ TẢ CÁC HOẠT ĐỘNG Hoạt động 1: Dẫn dắt vấn đề(Tổng quang về điện kế.) Hoạt động 2: Công dụng Hoạt động 3: Nguyên lý cấu tạo Hoạt động 4: Nguyên lý làm việc Hoạt động 5: Phụ lục (một số hình ảnh minh hoạt)

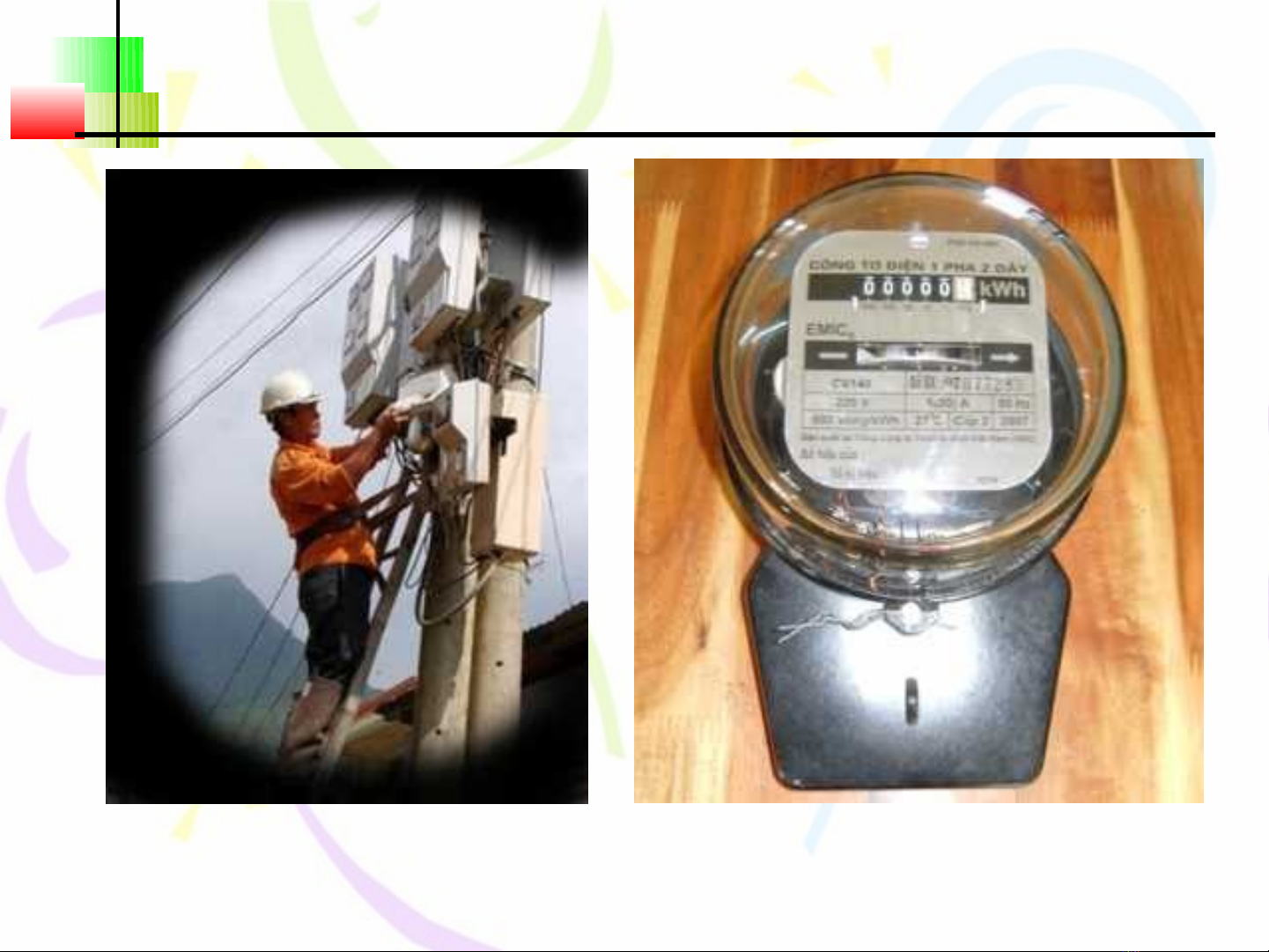

CÔNG TƠ ĐIỆN 1 PHA Hai hình ảnh ở trên minh họa cách lắp đặt và hình dạng công tơ điện 1 pha.
I.TỔNG QUAN VỀ ĐIỆN KẾ.. I.TỔNG QUAN VỀ ĐIỆN KẾ • Năm 1820, Andre-Marie Ampere (1775-1836) người Pháp khám phá ra sự tác động tương hỗ giữa các dòng điện. • Trong năm 1827, Georg Simon Ohm (1787-1854) người Đức khám phá ra mối liên quan giữa điện áp và dòng điện trong một dây dẫn. • Năm 1831, Michael Faraday (1791-1867) người Anh khám phá định luật cảm ứng điện từ, đó chính là cơ sở nguyên lý vận hành của máy phát điện, môtơ điện và biến thế điện. • Công tơ điện đầu tiên của ông Samual Gardiner năm 1872.
I.TỔNG QUAN VỀ ĐIỆN KẾ.. I.TỔNG QUAN VỀ ĐIỆN KẾ – gọi là bóng đèn- giờ – Cấu tạo bên trong chỉ là đồng hồ đo thời gian và công tắc kiểu khởi động từ
I. TỔN G QUAN V Ề Đ IIỆN KẾ I. TỔN G QUAN V Ề Đ ỆN KẾ • Công tơ kiểu điện phân của ông Edison năm 1878 • Sử dụng hiệu ứng điện phân của dòng điện để đo tổng lượng điện năng
I. TỔNG QUAN VỀ ĐIỆN KẾ I. TỔNG QUAN VỀ ĐIỆN KẾ • Công tơ điện kiểu con lắc – Có dao động hoặc chuyển động quay được tạo ra tỷ lệ thuận với lượng điện năng – Công tơ kiểu con lắc của ông Aron năm 1884
CÔN G TƠ KIỂU CẢM ỨN G 1 8 8 5 CÔN G TƠ KIỂU CẢM ỨN G 1 8 8 5
I. TỔNG QUAN VỀ ĐIỆN KẾ I. TỔNG QUAN VỀ ĐIỆN KẾ Công tơ kiểu cảm ứng của ông Blathy năm 1914
I. TỔNG QUAN VỀ ĐIỆN KẾ I. TỔNG QUAN VỀ ĐIỆN KẾ Trong những năm tiếp sau đó, đã có nhiều công trình cải tiến được thực hiện nhằm để: giảm khối lượng, kích cỡ, mở rộng phạm vi tải, bù thay đổi hệ số công suất, điện áp và nhiệt độ, làm giảm lực ma sát bằng cách thay thế bi trụ bằng ổ bi tròn, tiếp theo là kiểu trục bi chân kính rồi tiếp nữa là đệm từ, việc gia tăng độ ổn định và tuổi thọ của nam châm hãm, việc khử dầu từ bề mặt tiếp xúc và bộ số... Đến giai đoạn cuối thế kỷ 19, đầu thế kỷ 20, công tơ điện 3 pha kiểu cảm ứng đã được sáng chế trên cở sở hai hoặc ba phần tử đo một pha gắn kết nhau với hai hoặc ba đĩa quay.
I. I. TỔNG QUAN VỀ ĐIỆN KẾ
1. CÔNG DỤNG: Công tơ điện dùng để làm gì? Đo dòng điện Đo điện áp X Đo Điện năng tiêu thụ Đo công suất tác dụng
2. NGUYÊN LÝ CẤU TẠO Mời các bạn quan sát slide sau để biết công tơ gồm mấy bộ phận
Các chức năng của các bộ phận cấu tạo nên công tơ.
2. NGUYÊN LÝ CẤU TẠO - Công tơ điện một pha gồm: Cuộn điện áp: được mắc song song với phụ tải, cuộn này có số vòng dây nhiều, tiết diện dây nhỏ.
2. NGUYÊN LÝ CẤU TẠO Cuộn dòng điện: được mắc nối tiếp với phụ tải, cuộn này có số vòng dây ít, tiết diện dây lớn.
2. NGUYÊN LÝ CẤU TẠO Đĩa nhôm: Được gắn lên trục, tỳ vào trụ có thể quay tự do giữa 2 cuộn dây và quay tự do giữa khe hở của nam châm vĩnh cửu.
