CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
ĐÁP ÁN ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHÓA I
(2007-2010)
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi: DA OTO-LT29
Câu 1: (3 điểm)

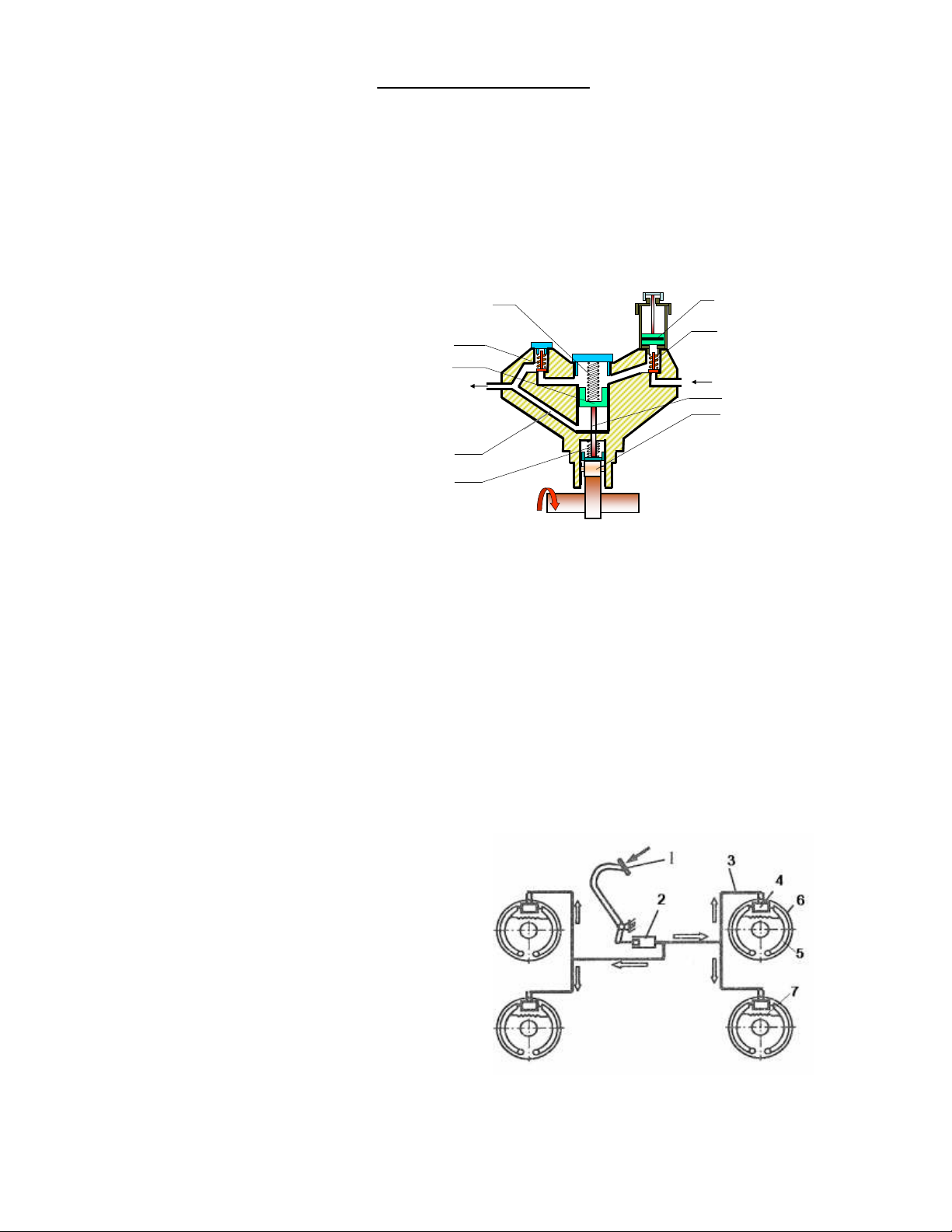

Điền chú thích và trình bày nguyên lý hoạt động bơm chuyển nhiên liệu (theo hình
vẽ).
1. Con đội
2. Cần đẩy
3. Van hút
4. Píttông bơm tay
5. Lò xo
6. Van đẩy
7. Píttông
8. Rãnh
9. Lò xo con đội
1
2
3
4
7
6
8
B
A
9
5
* Nguyên lý làm việc:
a. Hành trình chuyển tiếp:
Khi phần cao của cam lệch tâm tác động vào con đội cần đẩy đi lên pít tông 7 đi
lên, thể tích khoang A giảm, khoang B tăng, van hút đóng, van đẩy mở, nhiên liệu được đẩy
từ khoang A sang khoang B.
b. Hành trình làm việc:
Khi phần cao của cam lệch tâm thôi tác động lên con đội lò xo 5 đẩy pít tông đi xuống,
van hút mở, van đẩy đóng, nhiên liệu từ thùng được hút vào khoang A, nhiên liệu từ khoang
B được đẩy lên bơm cao áp.
Câu 2: (2 điểm)
Điền chú thích và trình bày nguyên lý hoạt động của hệ thống phanh thủy lực (theo hình
vẽ).
1- Bàn đạp
2- Xilanh chính
3- Đường ống
4- Xilanh phanh bánh xe
5- Guốc phanh
6- Tang trống
7- Lò xo hồi vị guốc phanh
Nguyên lý làm việc
+ Khi phanh (tác dụng lực vào bàn đạp) 1 2 3 4 5 6 tạo ra lực ma sát giữa 5 và
6 làm xe phanh lại.
+ Khi thôi phanh (thôi tác dụng lực vào bàn đạp) 7 kéo 5 tách khỏi 6, dầu từ 4 3 2
2
Câu 3: (2 điểm)

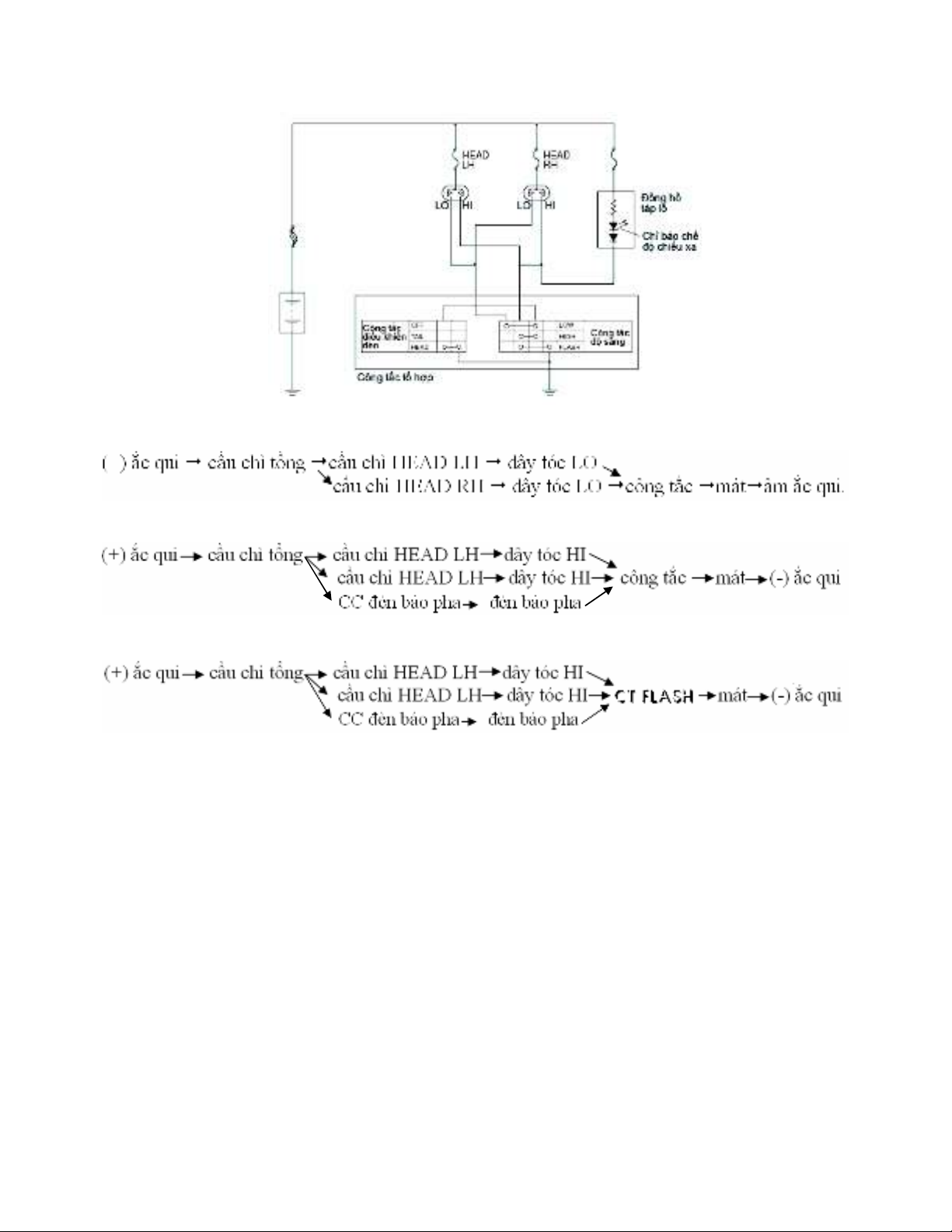

Trình bày nguyên lý hoạt động của mạch điện đèn pha và đèn hậu (theo sơ đồ).
- Khi bật công tắc điều khiển đèn nấc HEAD, công tắc độ sáng nấc LOW thì đền cốt sáng, dòng
điện đi như sau:
- Khi bật công tắc độ sáng nấc HIGH thì đèn pha và đèn báo pha sáng dòng điện đi như sau:
- Khi bật công tắc nấc độ sáng nấc FLASH thì đèn pha và đèn báo pha sáng, dòng điện đi như sau
