CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
ĐÁP ÁN ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHÓA I
(2007-2010)
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi: DA OTO-LT47
Câu 1: (3 điểm)
- Điền chú thích (theo sơ đồ).
- Trình bày nguyên lý hoạt động của bơm dầu kiểu bánh răng một cấp ăn khớp ngoài. Các
thông số nào của bơm ảnh hưởng đến áp suất dầu bôi trơn?
- Sơ đồ cấu tạo:
1. thân bơm
2. bánh răng bị động
3. rãnh giảm áp
4. bánh răng chủ động
5. đường dầu ra
6. đường dầu vào
7. đệm làm kín
8. nắp van điều chỉnh
9. tấm đệm điều chỉnh
10. lò xo
11. van bi
- Hoạt động:
Khi bánh răng chủ động 4 (được dẫn động từ trục khuỷu hay trục cam) quay làm bánh
răng bị động 2 ăn khớp với nó quay theo (hai bánh răng này quay ngược chiều nhau).
Dầu từ đường dầu áp thấp 6 được hai bánh răng bơm dầu guồng sang đường áp suất cao
5 theo chiều mũi tên. Để tránh hiện tượng ép dầu giữa các bánh răng của bánh răng 2 và
4 khi ăn khớp, trên mặt đầu của nắp bơm dầu có rãnh triệt áp 3.
Van an toàn gồm lò xo 10 và bi cầu 11. Khi áp suất trên đường ra vượt quá áp suất cho
phép, áp lực dầu thắng sức căng lò xo 10 mở bi 11 tạo ra một dòng chả ngược về đường
áp suất thấp.
- Các thông số của bơm ảnh hưởng đến lưu lượng và hiệu suất bơm:
+ Khe hở hướng kính giữa đỉnh răng với thân bơm
+ Khe hở hướng trục giữa mặt đầu bánh răng và nắp bơm
Thông thường các khe hở này không vượt quá 0,1mm.
Câu 2: (2 điểm)
Vẽ hình, trình bày công dụng, hoạt động của cơ cấu khóa chung dung ở hộp số ô tô.
2

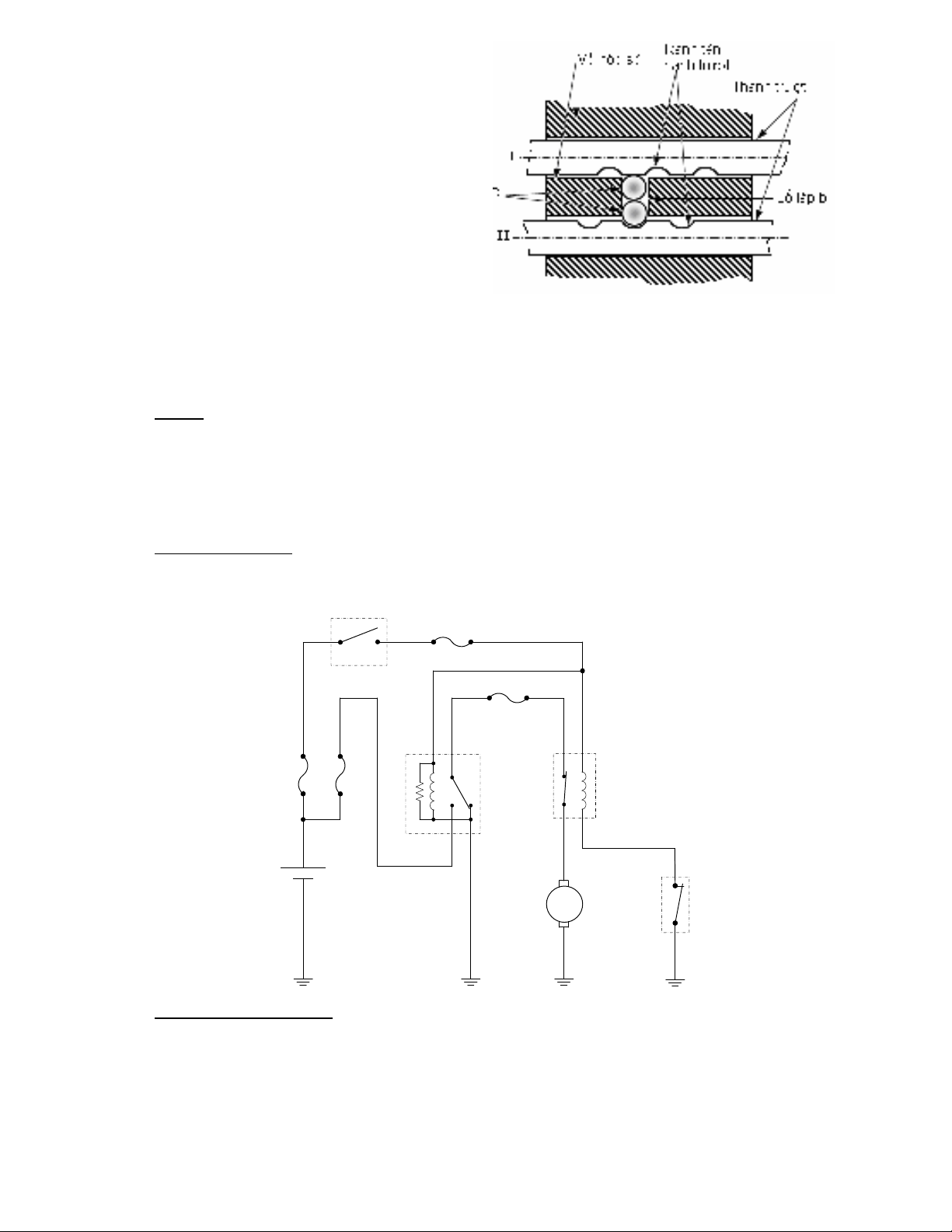

Cơ cấu này giữ một thanh trượt cố định khi
kéo thanh trượt khác để gài số, nhờ vậy ta không
thể vào hai số cùng một lúc. Kết cấu trên thanh
trượt có các rãnh tương ứng với các số và một
rãnh ở số không, khi lắp thanh trượt các rãnh của
hai thanh trượt hướng vào nhau. Trên vỏ hộp số
có lổ, lắp các viên bi khóa.
Trên hình 1.28 thanh trượt I đang ở vị trí có
số, muốn gài số trên thanh trượt II, ta đưa thanh
trượt I về vị trí số không, sau đó đưa thanh trượt
về vị trí số cần gài.
Câu 3: (2 điểm)
Vẽ sơ đồ mạch điện quạt làm mát loại thường đóng trên xe Toyota, trình bày nguyên lý hoạt
động.
Mô tả:
Hệ thống điều khiển quạt làm mát động cơ lắp đặt trên xe TOYOTA dùng công tắt
nhiệt loại thường đóng. Cấu tạo của mạch điện bao gồm: accu, các cầu chì, công tắt máy, rơ
le chính, rơ le điều khiển quạt mát, quạt gió, công tắt nhiệt độ nước loại thường đóng (chỉ mở
khi nhiệt nước làm mát lớn hơn 84oC).
Sơ đồ mạch điện:
Nguyên lý hoạt động:
Khi nhiệt độ nước làm mát dưới 840C:
Khi bật khóa điện (IG/SW) dòng điện từ (+)ắcquy khóa điện cầu chì 7,5A
cuộn dây của rơ le quạt làm mát công tắc nhiệt độ nước mass (-) ắc quy. Dòng điện
chạy qua cuộn dây rơ le mô tơ quạt làm mát mở tiếp điểm của rơ le, ngắt dòng điện cung cấp
đến mô tơ quạt.
Đồng thời dòng điện cũng đến cung cấp cho cuộn dây của rơ le chính như sau:
3
(+)ắcquy khóa điện cầu chì 7,5A cuộn dây rơ le chính chân B mass (-)
ắcquy. Dòng điện qua cuộn dây rơ le hút tiếp điểm sang vị trí C.
Khi động cơ làm việc ở nhiệt độ dưới 84oC, do công tắc nhiệt độ nước vẫn đóng nên
mô tơ quạt làm mát động cơ chưa làm việc.
Khi nhiệt nước làm mát động cơ vượt quá 840C: Công tắc nhiệt độ nước mở, ngắt
dòng qua cuộn dây của rơ le mô tơ quạt làm mát, tiếp điểm của rơ le đóng nối dương cho mô
tơ làm quạt quay.
Dòng điện đi như sau: (+) ắcquy cầu chì chân C của rơ le tiếp điểm chân
A của rơ le cầu chì tiếp điểm của rơ le quạt làm mát mô tơ quạt làm mát mass
(-) ắc quy.
