Câu 1: Chế độ làm việc ngắn hạn của vật thể đồng nhất và tính toán phát nóng ? Chế độ làm việc ngắn hạn của vật thể đồng nhất là chế dộ làm việc của thiết bị với thời gian phát nóng của nó chưa dạt tới giá trị ổn định , sau đó ngưng làm việc trong thời gian đủ lớn để nhiệt độ của nó hạ xuống tới nhiệt độ môi trường.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Đề cương khí cụ điện

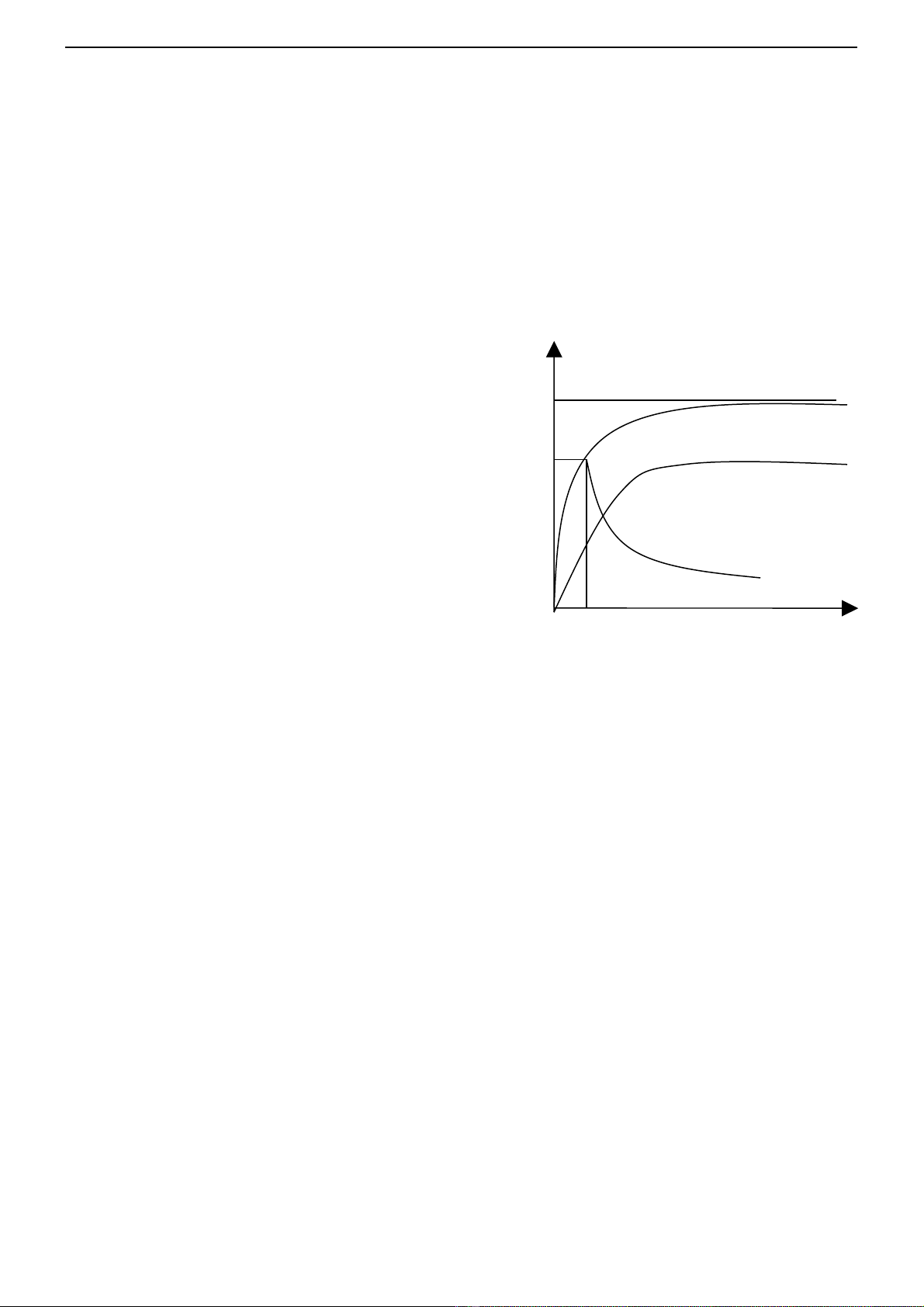

ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN ĐỀ CƯƠNG KHÍ CỤ ĐIỆN Phần I - CHẾ ĐỘ LÀM VIỆC NGẮN HẠN CỦA VẬT THỂ ĐỒNG NHẤT Câu 1 . Chế độ làm việc ngắn hạn của vật thể đồng nhất và tính toán phát nóng ? + Chế độ làm việc ngắn hạn của vật thể đồng nhất là chế dộ làm việc của thiết bị với thời gian phát nóng của nó chưa dạt tới giá trị ổn định , sau đó ngưng làm việc trong thời gian đủ lớn để nhiệt độ của nó hạ xuống tới nhiệt độ môi trường. + Tính toán phát nóng : Giả sứ khí cụ điện làm việc dài hạn là τ đường cong (1) công suất lúc này là : P = S.α.τ τ Ở chế độ làm việc ngắn hạn : thời gian làm việc (t) chưa đủ để khí cụ điện đạt đến mức ổn định: tức là khí cụ điện làm việc còn non tải , chưa lợi τ dụng hết khả năng chịu nhiệt → Ta có thể nâng công suất phụ tải lên để trong thời gian làm việc độ chênh nhiệt độ đạt đến mức ổn định , công suất lúc này là: P = S.α.τ - độ chênh nhiệt độ lúc này là : t t τ = τ( 1-e ) * Gọi K là hệ số quá tải : + Hệ số công suất : k = = = + Hệ số quá tải dòng điện : k = = = = Câu 2 . cho khí cụ điện có hằng số thời gian phát nóng T = 60s . Nếu khí cụ điện làm việc dài hạn thì dòng điện cho phép là I = 100A . Nếu làm việc ngắn hạn trong thời gian t = 5s thì dòng cho phép tăng lên bao nhiêu? GIẢI Áp dụng công thức : k = = = Mà P = I.R → k = = = = Trong đó P , I là công suất và dòng điện khí cụ làm việc ngắn hạn P , I là công suất và dòng điện khí cụ điện làm việc dài hạn Vậy I = = = 353,4 A PHẦN II HỒ QUANG ĐIỆN ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN Câu 1 khái niêm về hồ quang điện , ưu nhược điểm ,quá trình phát sinh hồ quang điện , quá trình dập tắt hồ quang ? * Hồ quang điện là hiện tượng phóng điện trong chất khí với mật độ dòng điện rất lớn có nhiệt độ rất cao và thường kèm theo hiện tượng phát sáng * Hồ quang điện có ích : trong lĩnh vực hàn điện và luyện thép , yêu cầu HQĐ phải cháy ổn định. * Hồ quang điện có hại : khi đóng cắt các thiết bị điện như cầu dao , máy cắt …. HQĐ xuất hiện giữa các cặp tiếp điểm. Nếu HQĐ cháy lâu sau khi các thiét bị điện dóng cắt sẽ làm hư hại các tiếp điểm và bản thân các thiết bị điện. yêu cầu : dập tắt hồ quang trong thời gian nhỏ nhất. * Qúa trình phát sinh HQĐ + HQĐ phát sinh là do môi trường giữa các điện cực bị iôn hoá. + Các dạng iôn hoá : - Sự phát xạ điện tử nhiệt: khi tiếp điểm mở , lực nén giữa các tiếp điểm giảm , điện trở tiếp xúc tăng mạnh , mật độ dòng điện ở các điện cực lớn , làm nóng các điện cực , khi bị đốt nóng động năng các điện tử tăng mạnh thắng lực liên kết , thoát khỏi bề mặt cực âm trở thành điện tử tự do→ phụ thuộc vào điện cực và vật liệu làm điện cực - Sự phát xạ điện tử : khi tiếp điểm mở điện trường ở tiếp điểm lớn , cung cấp năng lượng cho các điện tử , các điện tử bị kéo khỏi bề mặt katôt→ phụ thuộc vào cường độ điện trường và vật liệu là điện cực. - Iôn hoá do va chạm : sau khi tiếp điểm mở dưới tác dụng của nhiệt độ cao, điện trường lớn , các điện tử tự do sẽ phát sinh chuyển động từ cực dương sang cực âm → tốc độ của các điện tử rất lớn chúng va chạm với các nguyên tử và phân tử khí → làm bật ra các điện tử và iôn dương, quá trình lại tiếp tục → mật độ điện tích trong khoảng không gian giữa các điện cực tăng mạnh. → phụ thuộc cường độ điện trường , mật độ các phân tử trong vùng điện cực, lực liên kết giữa các phân tử … - Iôn hoá do nhiệt : do quá trình phát xạ nhiệt tử và iôn hoá do va chạm , một năng lượng lớn được giải phóng , làm nhiệt độ vùng hồ quang tăng cao thường kèm theo hiện tượng phát sáng.nhiệt độ càng tăng thì tốc độ của các phân tử khí càng tăng, số lần va chạm cũng tăng lên, một số phân tử khí sẽ phân li thành các nguyên tử. * Qúa trình dập tắt hồ quang : + HQĐ sẽ bị dập tắt khi môi trường giữa các điện cực không còn dẫn điện, tức là quá trình phản Iôn hoá xảy ra mạnh hơn quá trình iôn hoá. + Qúa trình phản iôn hóa gồm 2 hiện tượng. - Hiện tượng tái hợp : trong quá trình chuyển động các hạt mang điện trái dấu va chạm với nhau tạo thành các hạt trung hoà. - Hiện tượng khuếch tán : là hiện tượng các hạt điện tích di chuyển từ vùng có mật độ điện tích cao sang vùng có mật độ điện tích thấp , để tăng quá trình khuếch tán người ta thường tìm cách kéo dài ngọn lửa hồ quang ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN Câu 2 Tóm tắt hồ quang điện xoay chiều , biện pháp dập tắt hồ quang điện xoay chiều? * Khái quát về HQĐ xoay chiều : Ở HQĐ xoay chiều , dòng điện và điện áp biến thiên tuần hoàn theo tần số lưới điện. + vì HQĐ là điện trở phi tuyến nên dòng điện và điện áp trùng pha nhau. + Tại thời điểm dòng điện đi qua điểm 0 , HQĐ không được cung cấp năng lượng nên quá trình phản iôn hoá xảy ra ở điện cực rất mạnh và nếu điện áp đặt ở hai điện cực bé hơn điện áp cháy thì HQĐ sẽ tắt hẳn. + Từ hình vẽ I ta thấy : - trong ¼ chu kỳ đầu điện áp HQ tăng nhanh đến trị số U khi HQĐ cháy thì điện áp giảm dần. - Dòng điện tăng từ 0 đến điểm cháy dòng điện tăng mạnh khi T = T/4 - Ở ¼ chu kỳ tiếp theo , dòng điện giảm dần , ở thời điểm tắt ,điện áp HQ tăng sau đó suy giảm về 0 và dòng điện cũng giảm về 0. + Đường đặc tính Vôn-Ampe như hình vẽ II : + Ta nhận thấy trong mạch có điện trở thuần dễ dập HQ hơn trong mạch có tải điện cảm vì : - trong mạch điện trở thuần thì dòng điện và điện áp trùng pha nhau - còn trong mạch thuần cảm thì điện áp chậm pha hơn dòng điện 1góc 90 . vì thế dòng điện và điện áp không đồng thời bằng 0 cùng một lúc. * Biện pháp dập tắt HQĐ xoay chiều : + HQĐ xoay chiều khi dòng điện qua trị số 0 thì không được cung cấp năng lượng . môi trường hồ quang mất dần tính dẫn điện và trở thành cách điện → nếu độ cách điện này đủ lớn và điện áp nguồn không đủ duy trì phóng điện lại thì HQ sẽ tắt hẳn. + Qúa trình dập tắt HQĐ xoay chiều không những tuỳ thuộc vào tương quan giưa độ lớn điện áp chọc thủng với độ lớn điện áp HQ mà còn phụ thuộc tương quan giữa tốc đọ tăng của chúng. ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :

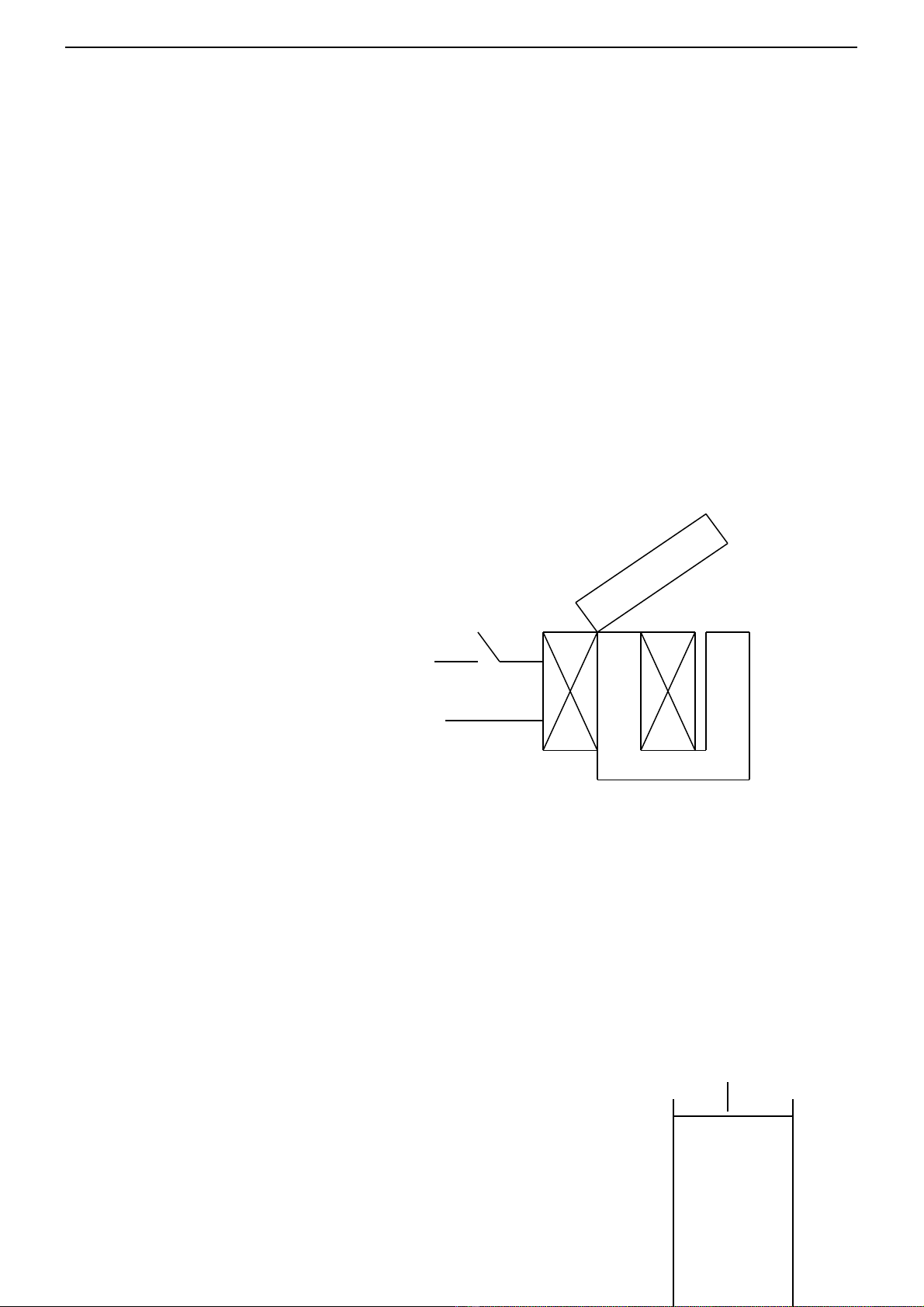

ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN PHẦN III NAM CHÂM ĐIỆN XOAY CHIỀU VÀ VÒNG CHỐNG RUNG Câu 1 nam châm điện xoay chiều ? Khi cung cấp dòg điện i = Isinω t thì trong mạch sẽ xuất hiện từ thông : φ = φ sinω t , và cảm ứng từ : B = Bsinω t Ta có F = 4Bsinω t.S Trong đó : sinω t = Thay vào ta được : F = - .cos2ω t Đặt : F = 2BS là thành phần lực hút không đổi theo thời gian. : F = F - F.cos2ω t Và : F = - Fcos2ω t là thành phần biến đổi theo thời gian. Suy ra : F = F + F từ các pt trên ta rút ra kết luận : Lực hút điện từ biến đổi theo tần số gấp đôi tần số nguồn điện. + Ở thời điểm B = 0 thì F = 0 lực lò xo F > F thì nắp bị kéo nhả ra . khi F < F thì nắp được hút về phìa lõi. + Như vậy trong 1 chu kỳ nắp bị hút nhả 2 lần nghĩa là nắp sẽ bị rung với tần số 100hz nếu tần số nguồn điện là 50hz. Câu 2 nguyên lý làm việc của vòng chống rung? + trong 1 chu kỳ nắp bị hút nhả 2 lần nghĩa là nắp sẽ bị rung với tần số 100hz nếu tần số nguồn điện là 50hz. (do Lực hút điện từ biến đổi theo tần số gấp đôi tần số nguồn điện.) + Để khắc phục hiện tượng này người ta đặt vòng chống rung - vòng chống rung có nhiệm vụ tạo ra hai từ thông lệch pha nhau trong mạch từ , làm cho lực điện từ tại mọi thời điểm luôn lớn hơn lực lò xo. + Nguyên lý làm việc : khi từ thông φ đi qua cực từ sẽ chia làm 2 thành phần φ và φ ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN - φ là thành phần không đi qua cực từ có vòng chống rung , φ đi qua phần có vòng chống rung . - khi có từ thông φ biến thiên đi qua , vòng chống rung sẽ xuất hiện dòng điện cảm ứng i chạy khép trong mạch vòng. - Dòng điện i sẽ sinh ra một từ trường có tác dụng chống lại sự biến thiên của φ nên làm φ chậm pha so với φ một góc α + Lực điện từ sinh ra có hai thành phần : - từ thông φ sinh ra lực : F = F - F cos2ω t - từ thông φ sinh ra lực : F = F - Fcos(2ω t-2α) ⇒ F = (F + F) - (F cos2ω t + Fcos(2ω t-2α)) Kết luận : do F và F không đồng thời đi qua 0 nên F được nâng cao, mạch sẽ không rung nữa. PHẦN IV ÁP TÔ MÁT Câu 1 cấu tạo nguyên lý làm việc của aptomat * Định nghĩa , cấu tạo. + Aptomat là thiết bị tự động cắt mạch điện khi có sự cố , dùng để bảo vệ mạch điện khi có sự cố quá tải , ngắn mạch , sụt áp truyến công suất ngược. + Cấu tạo : gồm : - Hệ thống tiếp điểm : gồm các tiếp điểm động và tiếp diểm tĩnh , yêu cầu các tiếp điểm này ở trạng thái đóng , điện trở tiếp xúc phải nhỏ để giảm tổn hao do tiếp xúc. Và khi ngắt dòng điện các tiếp điểm phải có độ bền nhiệt , độ bền điện động để không hư hỏng do dòng điện ngắt gây nên. - Hệ thống dập hồ quang : có nhiệm vụ nhanh chóng dập hồ quang khi ngắt không cho nó cháy lặp lại. - Cơ cấu truyền động , đóng cắt aptomat : gồm cơ cấu đóng cắt và khâu truyền động trung gian. + cơ cấu đóng cắt gồm 2 dạng : bằng tay và bằng cơ điện. + cơ cấu truyền động là cơ cấu tự do trượt khớp. * Cách lựa chọn. + Dựa vào : Dòng điện tính toán đi trong mạch, dòng điện quá tải , tính thao tác có chọn lọc. + Căn cứ vào đặc tính làm việc của phụ tải và aptomat không được phép cắt khi có quá tải ngắn hạn. + Yêu cầu : dòng điện định mức của aptomat không được nhỏ hơn dòng điện tính toán của mạch. + Ta có thể chọn aptomat theo các số liệu kỹ thuật đã cho của nhà chế tạo. * Phân loại aptomat ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN + theo kết cấu : một cực , hai cực , ba cực. + Theo thời gian tác động : tác động không tức thời , tức thời. + Theo công dụng bảo vệ : dòng cực đại , dòng cực tiểu , áp cực tiểu , aptomat bảo vệ công suất ngược, vạn năng , định hình . Câu 2 Cấu tạo , nguyên lý làm việc của các loại aptomat ? * Aptomat dòng điện cực đại : Khi tải làm việc bình thường lực điện từ chưa đủ lớn để hút thanh 4, khi xuất hiện sự cố → dòng điện tăng → f > f làm cho móc A bị kéo khỏi vị trí , lò xo kéo tiếp điểm 5 khỏi mạch điện → mạch được ngắt. * Aptomat dòng cực tiểu + Khi tải làm việc bình thường lực điện từ sẽ thắng lực lò xo (tiếp điểm đóng) vì một lý do nào đó làm dòng điện giảm và do dàng điện giảm nên lực điện từ không thể thắng lực lò xo , tiếp điểm động 2 mở → mạch được ngắt ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN * Aptomat điện áp thấp + Khi tải làm việc bình thường lực điện từ thắng được lực đàn hồi lò xo , các tiếp điểm ở trạng thái đóng , khi có ngắn mạch → sụt áp dẫn đến lực lò xo thắng lực điện từ → móc tiếp xúc mở → các tiếp điểm mở → mạch được ngắt * Aptomat công suất ngược + Gồm hai cuộn dây , một cuộn được mắc nối tiếp với nguồn điện , một cuộn được mắc song song với nguồn + Bình thường lực điện từ chưa đủ lớn để thắng lực lò xo , các tiếp điểm ở trạng thái đóng , mạch kín. + Khi có hiện tượng truyền công suất ngược dòng điện tăng mạnh , lực điện từ thắng lực lò xo , chốt 2 bật khỏi vị trí giữ , các tiếp điểm mở , mạch hở * Aptomat vạn năng Là tổ hơp các loại aptomat bảo vệ quá dòng quá áp , kém dòng , kém áp……có thể điều khiển đóng cắt từ xa. + ít được sử dụng trong thực tế. ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN PHẦN V MÁY CẮT Câu 1 Khái niệm ,công dụng của máy cắt , các thông số của máy cắt ? + Máy cắt là một loại khí cụ điện cao áp , (từ 1000v trở lên) dùng để đóng cắt mạch điện tại chỗ hoặc từ xa ở mọi chế độ vận hành : chế độ tải định mức , chế độ sự cố , chế độ mạch điện ngắn mạch. + Được sử dụng để đóng mở đường dây trên không , các nhánh cap , máy biến áp , cuộn kháng và tụ điện. + Các thông số của máy cắt : - Điện áp định mức : là điện áp dây đặt lên thiết bị với thời gian làm việc dài hạn mà máy cắt không bị hỏng hóc. - Dòng điện định mức : là trị số hiệu dụng của dòng điện chạy qua máy cắt trong thời gian dài hạn mà máy cắt không bị hỏng hóc. - Dòng điện ổn định nhiệt với thời gian tương ứng : là trị số hiệu dụng của dòng điện ngắn mạch chạy trong thiết bị với thời gian cho trước mà nhiệt độ của vòng mạch dẫn điện không vượt quá nhiệt độ cho phép ở chế đọ làm việc ngắn hạn. - Dòng điện ổn định điện động : (dòng xung kích) là trị số lớn nhất của dòng điện mà lực điện động do nó sinh ra không làm hỏng hiết bị. - công suất cắt định mức : (dung lượng cắt) S = .U.I - Thời gian đóng : là khoảng thời gian từ khi có tín hiệu đóng đến khi đóng hoàn toàn - Thời gian cắt : là khoảng thời gian từ khi có tín hiệu cắt đến khi hồ quang điện dược dập tắt hoàn toàn. Câu 2 cấu tạo , nguyên lý làm việc của các loại máy cắt? * Máy cắt nhiều dầu + Có nhiệm vụ vừa cách điện vừa dập hồ quang. + Nếu máy cắt đang ở vị trí đóng tiếp điểm đông 1 đóng chặt vào tiếp xúc tĩnh 2 lò xo 3 ở trạng thái nén, dòng điện từ nguồn cực 4 qua cực 5 về tải , + khi có tín hiệu cắt bộ truyền động được giải phóng khỏi vị trí đóng , lò xo đẩy thanh truyền 6 sập xuống , tiếp xúc động rời khỏi tiếp xúc tĩnh ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN 2 , mạch điện được ngắt. và hồ quang điện bị dập tắt trong dầu. + Ưu điểm : cấu tạo đơn giản , giá thành thấp + Nhược điểm : Dầu sẽ bị già hoá theo thời gian, thời gian đóng cắt chậm , dễ gây ra cháy nổ. * máy cắt ít dầu. + Chức năng chính là dập hồ quang và nó chỉ đóng vai trò cách điện tăng cường cho các loại cách điện rắn khác. + nguyên lý làm việc : ở chế độ làm việc bình thường , tiếp điểm động 1 đón chặt vào tiếp xúc tĩnh 3 , dòng điện chạy từ nguồn sang tải, khi có tín hiệu cắt , chốt truyền động được mở , kéo tiếp xúc động rời khỏi tiếp xúc tĩnh , khi hồ quang xuất hiện , dầu được đốt nóng trong các khe hẹp chứa dầu , vì áp suất lớn nên , nhiệt độ cao , dầu chuyển sang trạng thái hơi, khi thanh truyền động thoát khỏi khe hẹp dầu phụt lên tạo thành luồng khí , thổi tắt hồ quang. + Ưu điểm : Gọn nhẹ , ít dầu , ít nguy cơ cháy nổ.thời gian cắt nhanh. Công suất lớn , phạm vi sử dụng rộng rãi. + Nhược điểm : tạo nhiều xung va đập , gây tiéng ồn khi cắt , giá thành cao. * Máy cắt không khí + Dùng buồng khí nén để thổi tắt hồ quang. + Khi đóng máy cắt van k2 mở van 1 đóng , tiếp xúc động 2 đóng vào tiếp xúc tĩnh k1 , khi có tín hiệu cắt van k1 mở nén áp suất cao vào ngăn trên của xilanh, đẩy pittông 4 chuyển động xuống dưới , kéo tiếp điểm động 2 rời khỉ tiép xúc tĩnh 1, hồ quang sinh ra cũng được luồng khí thổ tắt và truyền ra ngoài qua lỗ dẫn khí 3. + Ưu điểm : thời gian cắt nhanh , công suất cắt lớ n ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN + Nhược điểm : cấu tạo cồng kềnh vì có thêm hệ thống sấy, lọc , nén khí. Khi đón cắt gây tiếng ồn lớn. giá thành cao. + sử dụng ở nhửng trạm điện có nhiều máy cắt không khí dúng chung một hệ thống sấy , lọc , nén khí. * Máy cắt khí SF6 * Đặc điểm khí SF6 : + độ bền điện của khí lớn, ở áp suất bình thường gấp 2,5 lần không khí , ở áp suất 2 at độ bền điện tương đương với dầu máy biến áp. + Hệ số dẫn nhiệt cao gấp 4 lần không khí + khả năng dập hồ quang của buồng dập kiểu thổi dọc lớn gấp 5 lần không khí, do đó giảm thời gian cháy của HQ , tăng khả năng cắt , tăng tuổi thọ tiếp điểm. + Là loại khí trơ , không phản ứng với oxi và hiđro , ít bị phân tích thành các chất khí thành phần. * Máy cắt Khí SF6 làm việc theo nguyên lý tự thổi hồ quang , khí SF6 vừa có chức năng dập hồ quang vừa làm nhiệm vụ cách điện, khí SF6 đựoc chứa trong thùng làm bằng sứ. khi cắt mạch điện HQĐ xuất hiện sẽ bị thổi tắt bở khí FS6 ở tốc độ luồng khí lớn do áp suất và nhiệt độ cao., luồng thổi hồ quang dạng xoáy vì trên các tiếp điểm cố định và di động có gắn các nam châm điện chiều ngược nhau,làm tăng khả năng thổi hồ quang. + Ưu điểm : chắc chắn , trọng lượng nhỏ , độ tin cậy cao , bảo dưỡng dễ dàng , tuổi thọ cao, an toàn với điện áp tiếp xúc. + Nhược điểm : đi kèm với máy cắt là thiết bị làm sạch khí SF6 , nên giá thành cao. * Máy cắt tự sinh khí + Trong buồng dập hồ quang , Hồ quang được dập tắt bằng hỗn hợp khí do vật liệu dạng rắn nằm trong buồng dập HQ dưới tác dụng của nhiệt độ cao sinh ra. + Khi đóng cắt mạch điện , hồ quang xuất hiện , sinh ra một lượng nhiệt độ lớn , làm làm vật liệu từ dạng rắn giải phong một phần dưới dạng khí , áp suất lớn , chất khí thoát qua khe hở ra ngoài và tạo thành một luồng khí thổi tắt hồ quang. + Ưu điểm : cấu tạo đơ giản , giá thành thấp + Nhược điểm : vật liệu tụ sinh khí sẽ bị hao mòn theo thời gian.thời gian cắt lâu. ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN PHẦN VI THIẾT BỊ CHỐNG SÉT Câu 1 Công dụng , cấu tạo , nguyên lý làm việc , ưu nhược điểm của chống sét ống ? + Chống sét ống là loại chống sét có khe hở dập hồ quang , được sử dụng rộng rãi trong hệ thống điện , dùng để bảo vệ đường dây điện khi có quá điện áp do sét đánh. * Cấu tạo : gồm hai khe hở phong điện S, S , trong đó khe hở S được đặt trong ống làm bằng vật liệu sinh khí.(hình vẽ) ống 1 làm bằng chất sinh khí , hai đầu hai nắp 2 và 3 bằng kim loại ,nắp 2 nối với đất , và nối với thanh 4, nắp 5 . * Nguyên lý làm việc : + Bình thường đường dây vẫn cách diện với đất nhờ hai khe hở , khi sét đánh vào đường dây điện thế đối với đát tăng lên đột ngột làm điện trường giữa hai khe hở tăng mạnh đến giá trị chọc thủng gây ra sự phóng điện gữa hai khe hở và truyền xuống đất + HQĐ sinh ra tại khe hở S làm nhiệt độ tăng cao chất sinh khí được giải phóng ,dưới áp suất lớn nắp 5 bị bật ra giải phóng chất khí, luồng khí thoát ra ngoài và thổi tắt hồ quang. + Ưu điểm : cấu tạo đơn giản . gọn nhẹ dễ lắp đặt và dễ kiểm tra quán lý. + Nhược điểm : do có hai khe hở nên cần phải có điện trường lớn, tức là điện áp dư trên đường dây vẫn lớn. + trong quá trình làm việc khe hở S có thể bị thay đổi nên làm khoảng cách tăng nên không đảm báo điên trường đủ lớn. (máy cắt có thể làm việc khi điện áp dư lớn) Câu 2 Công dụng , cấu tạo , nguyên lý làm việc , ưu nhược điểm của chống sét van ? + Công dụng : là thiết bị điện cao áp được sử dụng để bảo vệ chống sét xâm nhập từ đường ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
ĐHSPKT VINH ĐỀ CƯƠNG KHÍ CỤ DIỆN dây vào trạm biến áp hoặc nhà máy . được lắp đặt song song với máy phát hoặc máy biến áp. + Cấu tạo : cấu tạo chính của chống sét van là điện trở vilit và khe hở dập hồ quang (hình vẽ) 1 : Đầu nối nguồn 2 : Khe hở dập hồ quang 3 : Điện trở vilit 4 : Đầu nối đất + Nguyên lý làm việc : bình thường điện trở vilit có trị số rất lớn, khi có sét đánh thì điện trở vilit giảm mạnh (gần như bằng 0) khi đó dòng điện sét chạy qua khe hở , qua điện trở vilit bảo vệ mạng điện. + Khi dòng điện sét giảm xuống điên trở vilit dần dần tăng giá trị làm dòng điện qua khe hở cũng giảm nên HQĐ cũng được dập tắt ,mà do khe hở cũng được chia thành nhiều phần nên HQĐ cũng bị phân chia nên dễ dập tắt hơn. + Ưu điểm : dẫn dòng tốt , đảm bảo an toàn + Nhược điểm : điện trở vilit dễ bị ẩm do không khí ẩm của khí hậu nước ta , cấu tạo phức tạp hơn chống sét ống ,giá thành cao. Câu 3 Chống sét van từ ? Cấu tạo cũng giống chống set van nhưng khe hở đuợc đặt một cuộn thổi từ , tạo ra từ trường xoáy giữa hai tiếp điểm. Làm hồ quang kéo dài và thổi tắt ___________________________________________________________________________ _ VANNGOC_DIENC_K3 Trang :
