Đề thi cao áp

Chia sẻ: Tran Anh | Ngày: | Loại File: DOC | Số trang:6

Báo xấu

263
lượt xem 61
download

Download Vui lòng tải xuống để xem tài liệu đầy đủ

Tổng hợp bộ đề thi cao áp: Câu 1: Xét diễn biến của cường độ điện trường, điện áp, điện tích và dòng điện khi xảy ra phóng điện vầng quang trên đường dây tải điện xoay chiều. Phân tích điều kiện để không xảy ra phóng điện vầng quang toàn phần trên đường dây tải điện xoay chiều.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Đề thi cao áp

ĐỀ THI CAO ÁP Đề A Câu 1: Xét diễn biến của cường độ điện trường, điện áp, điện tích và dòng điện khi xảy ra phóng điện vầng quang trên đường dây tải điện xoay chiều. Phân tích điều kiện để không xảy ra phóng điện vầng quang toàn phần trên đường dây tải điện xoay chiều. Câu 2: a. Xác định điện áp xung kích đặt lên cách điện của thiết bị đặt cách điểm vào của dòng sét 15m, khi sét đánh vào cột thu sét đặt ở đầu hệ thống nối đất. + Hệ thống nối đất là một thanh thẳng dài 100m có đường kính 20 mm chôn sâu 0,8m. = 1,6 , = 1,25. + Điện trở suất của đất ρ = 104 Ωcm. + Dạng sóng sét is = Với a = 30 kA/ Imax = 150 kA. (Lấy hệ số chạy trong biểu thức tổng đến 3 số liệu, t = τđs). b. Phân tích ảnh hưởng của chiều dài cực nối đất đối với điện áp xung kích của hệ thống nối đất đó. Câu 3: a. Phân tích ý nghĩa của đường I = f(a). b. Tính xác suất xuất hiện dòng sét có độ dốc bé hơn 30 kA/μs. 1
ĐỀ THI CAO ÁP Đề số 3A Câu 1: Cách thức tính số lần cắt của đường dây 220 kV khi sét đánh vào giữa khoảng vượt của dây chống sét? Các phương pháp giảm suất cắt do sét đánh khoảng vượt? Câu 2: Xác định tổng trở xung kích của hệ thống nối đất kéo dài phân bố hỗn hợp 50 cọc dọc theo thanh thẳng có chiều dài 150m, chôn sâu 0,8m với thanh bằng thép dẹt 4cm x 1cm. Cọc bằng thép góc 50 x 50 x 5 dài 2,5 m. Hệ số sử dụng của cọc: = 0,69. Hệ số sử dụng của thanh: = 0,38. Hệ số mùa của thanh: = 1,6 = 1,25. Hệ số mùa của cọc: = 1,45 = 1,15. Điện trở suất của đất: ρ = 0,8 * 104 Ωcm. t = τđs = 5 μs. (Lấy với = ) Câu 3 Các dạng sóng truyền vào trạm biến áp? Sơ đồ bảo vệ cho trạm biến áp 35 kV đường dây cột sắt vận hành bình thường? Phân tích tác dụng của từng thiết bị? Khi trạm có nhiều đường dây tới thì điện áp tại thanh góp có ảnh hưởng như thế nào? Sơ đồ và phương trình xác định điện áp tại thanh góp khi sóng từ 1 đường dây tới thanh góp của trạm. Trạm có 5 đường dây có tổng trở sóng như nhau và một chống sét van không khe hở nối vào thanh góp của trạm. 2

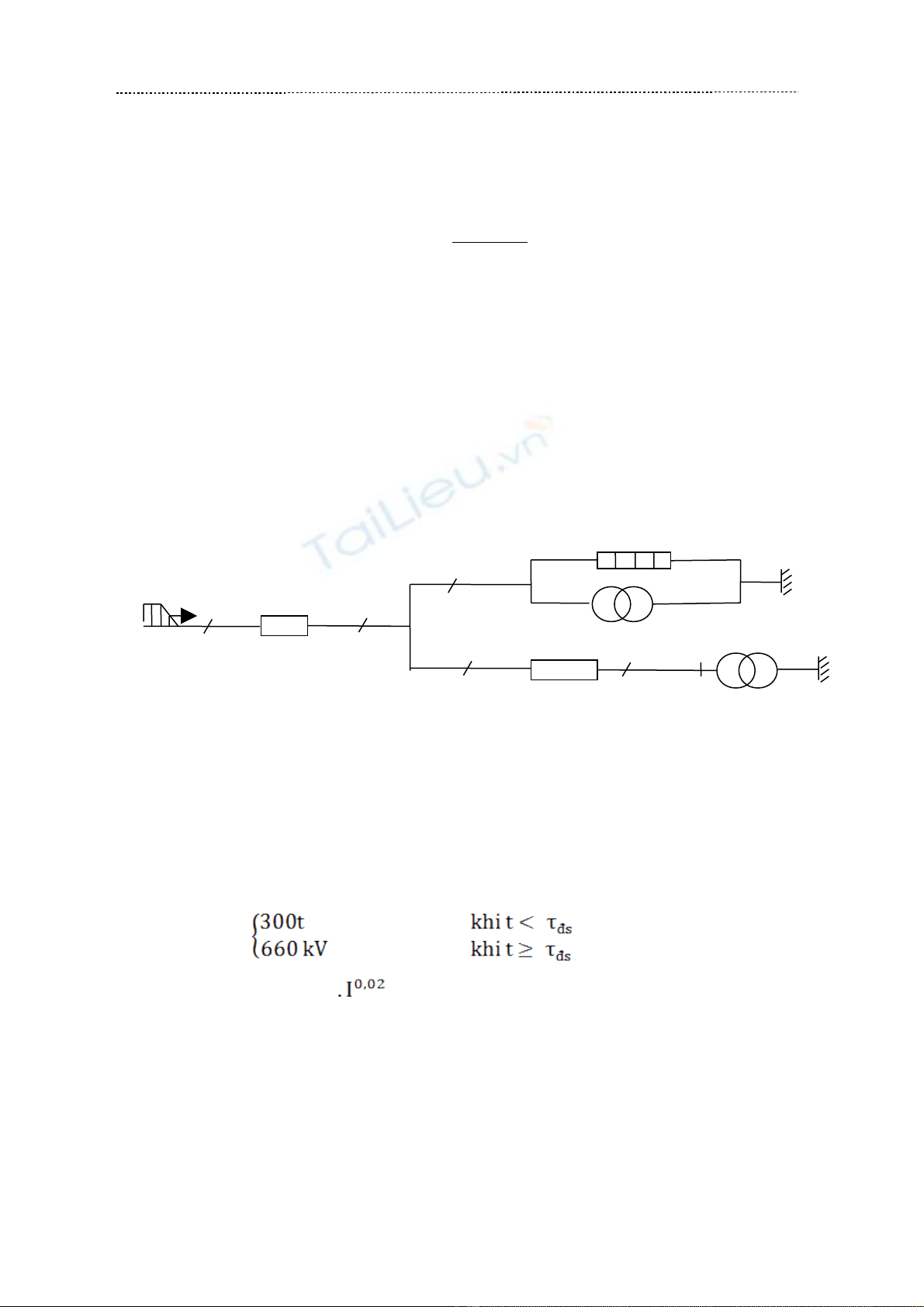

ĐỀ THI CAO ÁP Đề số 2 Câu 1 Phân tích quá trình quá độ khi có sóng quá điện áp khí quyển lan truyền trong cuộn dây máy biến áp ? Các kết luận có thể rút ra? Các biện pháp cải thiện cách điện trong máy biến áp? Cách kiểm tra dự phòng cho máy biến áp? Câu 2 Xác định sơ đồ đơn giản (các tham số, kích thước) để tính điện áp tại nút 1, nút 2, nút 3 và nút 4. Lập sơ đồ Pêtecxen (cả các giá trị trong sơ đồ) và phương trình tính điện áp tại nút 2 và nút 3. CSV CL (3) U(t) (1) 10m 10m 15m10m 15m (2) BU TG CL MC CL 20m 5m 20m (4) 5m CL CL BA Với: Điện dung đầu vào của dao cách ly (CL) là : 60pF. Điện dung đầu vào của máy cắt (MC) là : 520pF. Điện dung đầu vào của thanh góp (TG) là : 600pF. Điện dung đầu vào của máy biến điện áp (BU) là: 300pF. Điện dung đầu vào của máy biến áp (BA) là: 1000pF. Sóng tới U(t) = Chống sét van: Ucsv = 234 . Câu3 Cách thức xác định số lần cắt của đường dây có treo dây chống sét khi sét đánh vào dây dẫn? Phương pháp kiểm tra dự phòng cho cách điện đường dây? 3

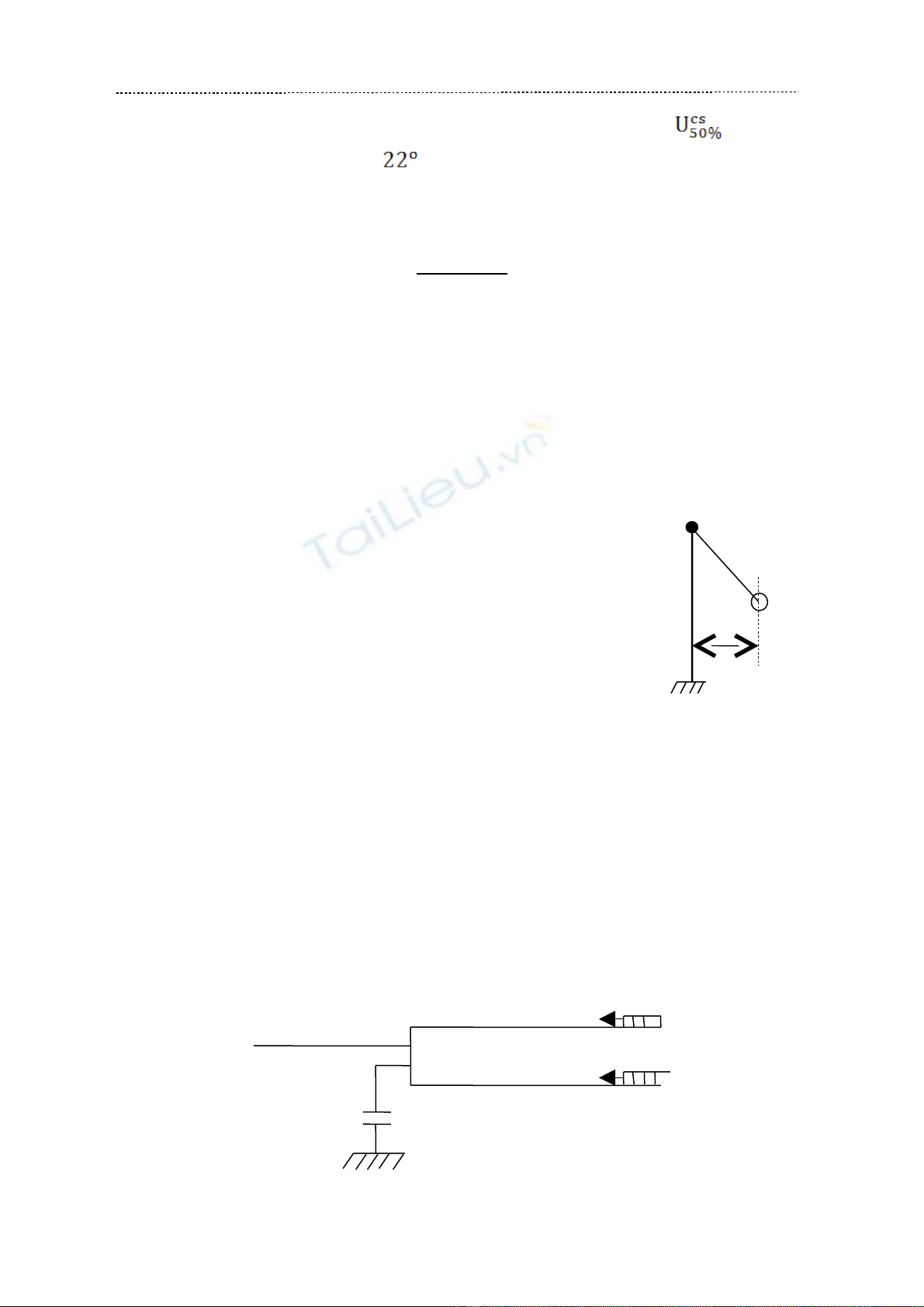

ĐỀ THI CAO ÁP Xác định cho đường dây có Uđm =110 kV độ cao cột hc = 18 m; = 600 kV; Rc = 10 Ω góc bảo vệ α = ; Zđd = 420 Ω. Hệ số vầng quang λ = 1,3. Xác suất duy trì hồ quang η = 0,6; nngs =75 ngày. Đề số 4A Câu 1 Các sơ đồ bảo vệ chống sét chống sét cho máy điện? Phân tích tác dụng từng thiết bị? Cách chọn điện dung C bảo vệ cho máy điện trong sơ đồ có điện dung C? Câu2 a. Tính suất cắt khi sét đánh cảm ứng và khi sét đánh thẳng vào đường ây 110 kV, cột sắt, không treo dây chống sét với các tham số sau: dcs Độ treo cao dây dẫn: h dd =17m, hệ số ngẫu hợp là: K=0,3. Hệ số duy trì hồ quang η = 0,6; dd Số ngày sét trong năm nngs = 80. d Điện trở nối đất cột Rc = 12 Ω, U50% = 650 kV. Tổng trở sóng của dây dẫn Z = 410 Ω. b. Cũng với số liệu trên, tính suất cắt khi sét đánh vào dây dẫn của đường dây có treo dây chống sét có kể đến ảnh hưởng của vầng quang với hệ số vầng quang λ = 1,3; hcs = 20m và khoảng cách từ dây dẫn đến cột d = 1,5m. c, Các kết luận có thể rút ra? Câu 3: Xác định điện áp trên điện dung trong sơ đồ: Z2 U01 Z1 Z3 U02 C 4
ĐỀ THI CAO ÁP U01 = 900 kV; Z1= 400 Ω U02 = 750 kV; Z2 = 500 Ω C = 1200 pF. Các kết luận có thể rút ra? Đề số 1A Câu 1 Phân tích quá điện áp khi cắt đường dây không tải kể đến ảnh hưởng của nguồn? Các biện pháp hạn chế quá điện áp thao tác? Câu 2 a. Phóng điện vầng quang trên đường dây dẫn điện xoay chiều? b. Xác định đường kính tối thiểu của dây dẫn để không xảy ra phóng điện vầng quang ở điều kiện bình thường ở cấp điện áp 500 kV với: - Hệ số khí hậy m1 = 0,9. - Hệ số nhẵn bề mặt dây dẫn m2 = 0,85. - ln = 6,8 *(ro: bán kính dây dẫn). - δ = 1. Câu3 Xác định điện áp trên chống sét van trong sơ đồ: U1 (t) Z1 Z3 U2(t) CSV U(t) = 5
ĐỀ THI CAO ÁP a1 = 300 kV/μs; Z1 = 400 Ω a2 = 250 kV/μs; Z2 = 450 Ω Ucsv = 250.I0,02. 6
