Đ ÁN K THU T THI CÔNG 1: THI CÔNG BTCT TOÀN KH I NHÀ NHI U T NGỒ Ỹ Ậ Ố Ề Ầ
PH N I: GI I THI U CÔNG TRÌNHẦ Ớ Ệ
I – S LI U TÍNH TOÁN:Ố Ệ
1. Ph n móng:ầ
- Kích th c đ móng nh p biên AE: aướ ế ị A x b = 2,4x1,5m
- Kích th c đ móng nh p gi a BD: aướ ế ị ữ B x b = 2,0x1,5m
- Kích th c đ móng nh p gi a C: aướ ế ị ữ C x b = 2,0x1,5m
- Chi u cao b c móng: t = 35 cmề ậ
- Chi u sâu chôn móngề : H = 3.t = 105 cm
2. Ph n thân:ầ
- B c c t (23 b c)ướ ộ ướ
+B c c t: B = 3,2 mướ ộ
+Nh p biên: Lị1 = 5,8 m
+Nh p gi a: Lị ữ 2 = 2,4 m
- Chi u cao nhà:ề
+Chi u cao t ng 1: Hề ầ 1 = 4,0m
+Chi u cao t ng 1-7: Hề ầ t = 3,4m
+Chi u cao t ng 8: Hề ầ m = 3,2m
- Ti t di n c t:ế ệ ộ
+T ng 8,7: C t Cầ ộ 1: d/h1 = 25/30 ; C t Cộ2: d/h2 = 25/30
+T ng 6,5: C t Cầ ộ 1, C2: 25/35
+T ng 4,3: C t Cầ ộ 1, C2: 25/40
+T ng 2,1: C t Cầ ộ 1, C2: 25/45
- D m:ầ
+D m khung Dầ1b: H1b = L1/10 = 5800/10 = 580 cm ch n Họ1b = 600 cm
V y Dậ1b = 250x600 cm
+D m khung Dầ1g: H1g = L2/10 = 2400/10 = 240 cm ch n Họ1b = 250 cm
V y Dậ1g = 250x250 cm
+D m d c Dầ ọ 2 : H2 = B/12 = 3200/12 = 266 cm ch n Họ2 = 300 cm
V y Dậ2 = 200x300 cm
+D m mái Dầm: H = L1/10 = 5800/10 = 580 cm ch n Họm = 600 cm
V y Dậm = 250x600 cm
- Sàn:
+Chi u dày sàn t ng 1-7: d = 12 cmề ầ
+Chi u dày sàn mái: dềm = 12 cm
3. Các s li u tính toán khác:ố ệ
- Hàm l ng c t thép: ượ ố µ = 1,5%
- Thông s g : [ố ỗ σ] = 110 (kG/cm2); γ = 700 (kG/cm3); E = 1,1.105 (kG/cm2)
GVHD: TS Ph m Đăng Khoa ạ SVTH: Nguy n Tu n Long MSSV: 0137618ễ ấ -1-
Đ ÁN K THU T THI CÔNG 1: THI CÔNG BTCT TOÀN KH I NHÀ NHI U T NGỒ Ỹ Ậ Ố Ề Ầ
- Mùa thi công: Mùa hè
- Mác bê tông s d ng: 200#ử ụ

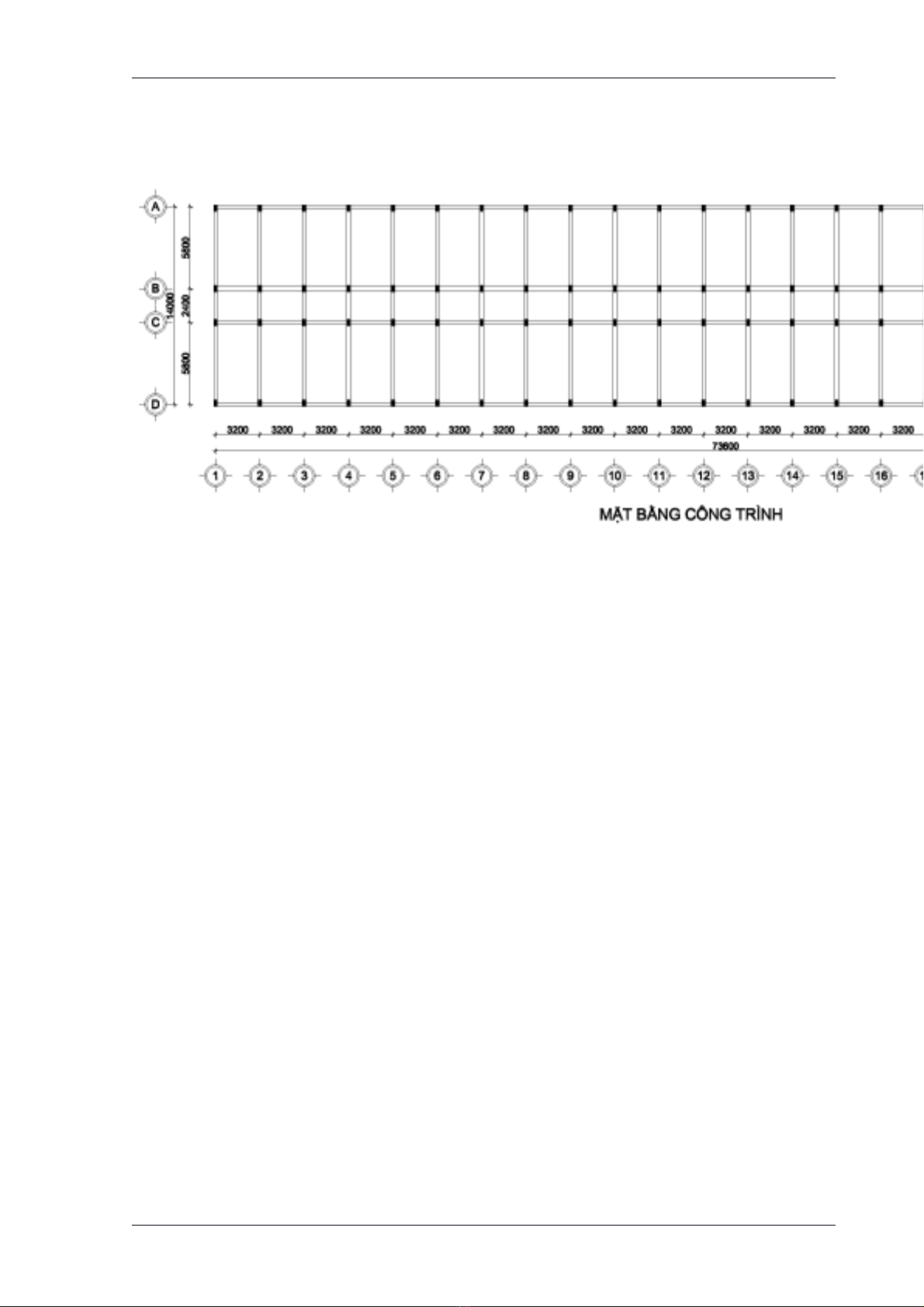

II - S Đ M T B NG VÀ M T C T CÔNG TRÌNH:Ơ Ồ Ặ Ằ Ặ Ắ
GVHD: TS Ph m Đăng Khoa ạ SVTH: Nguy n Tu n Long MSSV: 0137618ễ ấ -2-
Đ ÁN K THU T THI CÔNG 1: THI CÔNG BTCT TOÀN KH I NHÀ NHI U T NGỒ Ỹ Ậ Ố Ề Ầ

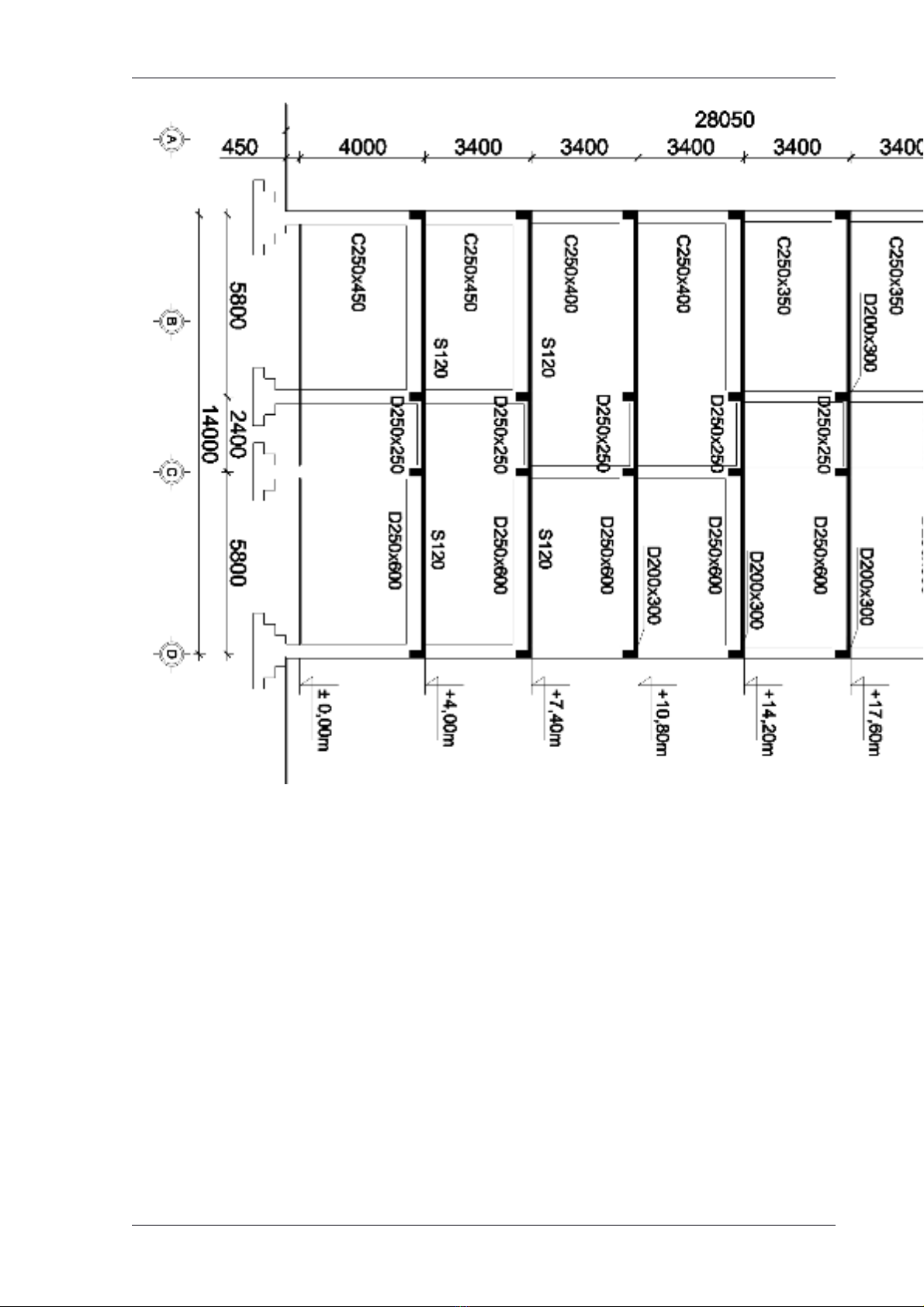

M T C T NGANG CÔNG TRÌNH Ặ Ắ
GVHD: TS Ph m Đăng Khoa ạ SVTH: Nguy n Tu n Long MSSV: 0137618ễ ấ -3-
Đ ÁN K THU T THI CÔNG 1: THI CÔNG BTCT TOÀN KH I NHÀ NHI U T NGỒ Ỹ Ậ Ố Ề Ầ

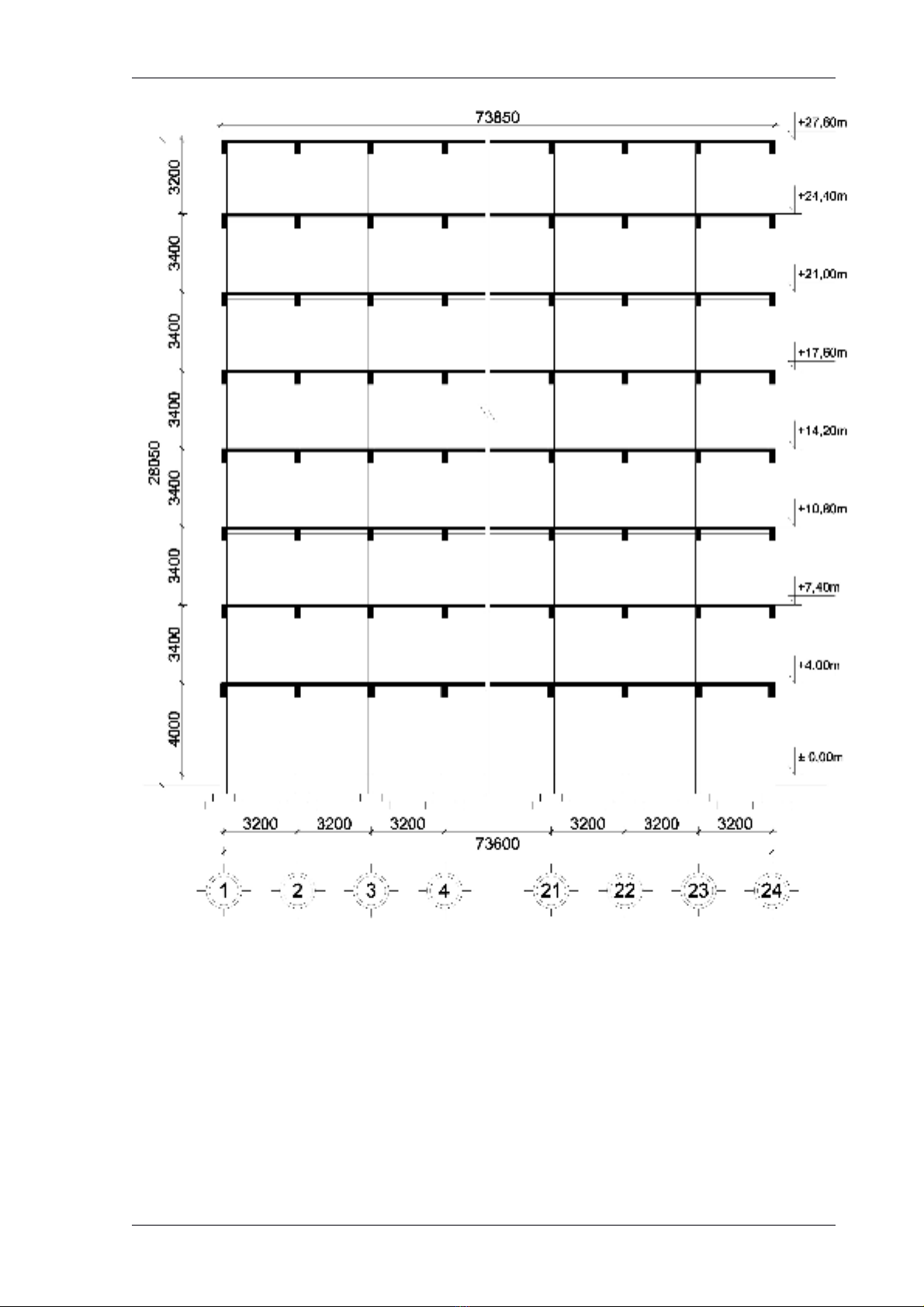

M T C T D C CÔNG TRÌNHẶẮỌ
III- S B CH N GI I PHÁP THI CÔNG:Ơ Ộ Ọ Ả
1. Gi i pháp phân chia đt thi côngả ợ
Công trình là nhà cao t ng có s l ng công vi c khác nhau không nhi u, c thầ ố ượ ệ ề ụ ể
đây t t ng ở ừ ầ 1 đn t ng 8 t ng đi gi ng nhau, do đó bi n pháp thi công th ngế ầ ươ ố ố ệ ườ
đc ch n là thi công dây chuy n.ượ ọ ề
đây do chi u dài nhà là t ng đi l n, s l ng b c c t nhi u. Vì v y đỜ ề ươ ố ớ ố ượ ướ ộ ề ậ ể
thu n ti n cho công tác t ch c thi công đc nh p nhàng và liên t c ta ch n gi iậ ệ ổ ứ ượ ị ụ ọ ả
GVHD: TS Ph m Đăng Khoa ạ SVTH: Nguy n Tu n Long MSSV: 0137618ễ ấ -4-
Đ ÁN K THU T THI CÔNG 1: THI CÔNG BTCT TOÀN KH I NHÀ NHI U T NGỒ Ỹ Ậ Ố Ề Ầ
pháp chia khu v c thi công thành các phân khu nh h n. Và cũng đ phù h p v iự ỏ ơ ể ợ ớ
kh năng làm vi c c a ng i và máy móc (khi đ bê tông) ả ệ ủ ườ ổ
Có 3 ph ng pháp đ bê tông toàn kh i là:ươ ổ ố
1. Thi công toàn kh i c t, d m, sàn.ố ộ ầ
2. Thi công c t tr c, toàn kh i d m sàn sau.ộ ướ ố ầ
3. Thi công t ng ph n: c t tr c, r i đn d m, cu i cùng m i thiừ ầ ộ ướ ồ ế ầ ố ớ
công sàn.
L a ch n: Công trình không ph i là đc bi t quan tr ng, không đi h i đự ọ ả ặ ệ ọ ỏ ỏ ộ
li n kh i quá cao, ch c n đm b o đ c ng theo ph ng ngang. Thi công theoề ố ỉ ầ ả ả ộ ứ ươ
ph ng án 1 s có khó khăn trong công tác ván khuôn giàn giáo, công tác c t thép vàươ ẽ ố
có yêu c u đc bi t h n v đm và ch t l ng bê tông. Thi công theo ph ng án 3ầ ặ ệ ơ ề ầ ấ ượ ươ
s làm ch m ti n đ và không đm b o tính li n kh i c a d m sàn, đ c ng theoẽ ậ ế ộ ả ả ề ố ủ ầ ộ ứ
ph ng ngang.ươ
Ta ch n thi công theo ph ng án 2 – 1 t ng 2 đt. Phù h p v i kh năng thi côngọ ươ ầ ợ ợ ớ ả
và yêu c u th i gian, k t c u công trình. ầ ờ ế ấ
Mô t t ng quát dây chuy n thi công k t c u 1 t ng đn gi n:ả ổ ề ế ấ ầ ơ ả
Chia làm 2 đt thi công.ợ
+ Đt 1: Thi công c t.ợ ộ
+ Đt 2: Thi công d m, sàn.ợ ầ
T ng ng v i đó có các dây chuy n thi công sau:ươ ứ ớ ề
+ L p d ng c t thép c t và ván khuôn c t.ắ ự ố ộ ộ
+ Đ bê tông c t. ổ ộ
+ Ghép ván khuôn d m, sàn và tháo ván khuôn c t.ầ ộ
+ Đt c t thép d m, sàn.ặ ố ầ
+ Đ bê tông d m, sàn. ổ ầ
+ Tháo d ván khuôn d m, sàn .ỡ ầ
2. Gi i pháp l a ch n ván khuôn, đà giáoả ự ọ
Tuy công trình t ng đi l n 8 t ng 24 nh p nh ng trong ph m vi đ án ta sươ ố ớ ầ ị ư ạ ồ ử
d ng ván khuôn g t m dày 3cm, 4cm và h đ là các đà, ch ng b ng g ti t di nụ ỗ ấ ệ ỡ ố ằ ỗ ế ệ
ch nh t có c ng đ 110 kG/cmữ ậ ườ ộ 2, tr ng l ng riêng 700 kG/cmọ ượ 3, môđun đàn h i Eồ
= 1,1.105 kG/cm2.
Ván khuôn g , đà ch ng g có nh c đi m là khó gia công l p d ng, đ cỗ ố ỗ ượ ể ắ ự ộ ơ
đng, tái s d ng không cao, m t t o hình đ ph ng kém so v i ván khuôn thép vàộ ử ụ ặ ạ ộ ẳ ớ
kh năng ch u t i tr ng thi công kém h n. Tuy nhiên, v i các chi ti t không đcả ị ả ọ ơ ớ ế ượ
môđun hóa thì ván khuôn g l i chi m u th do có th ch t o ra các khuôn đúc bêỗ ạ ế ư ế ể ế ạ
tông có kích th c b t k . Vi c v n chuy n ván khuôn g lên cao cũng đn gi nướ ấ ỳ ệ ậ ể ỗ ơ ả
h n do có tr ng l ng riêng nh h n.ơ ọ ượ ỏ ơ
