a) Khái niệm
Tạo nhóm kênh trong một đơn vị trên mỗi tuyến theo định tuyến được gọi là tạo
nhóm kênh. Việc tạo nhóm này được phân loại theo mỗi phần kênh (tạo nhóm điểm -
điểm) và tạo nhóm kênh cho mỗi phần truyền dẫn (tạo nhóm bộ phận).
(1) Tạo nhóm kênh cho mỗi phân kênh
Điều này có nghĩa là tạo nhóm kênh giữa hai cơ quan trong một đơn vị thực. Đơn
vị tạo nhóm này được gọi là đơn vị tạo nhóm điểm – điểm.
Mặc dù các kênh giữa 2 tổng đài được sếp xếp theo tuyến ngắn nhất bằng cách
định tuyến, tổng chi phí bao gồm các phần ghép kênh phụ thuộc vào cỡ đơn vị tạo
nhóm điểm – điểm trong trạm lặp. Khi các đơn vị này được tạo ra bé hơn, các kênh có
thể được lắp đặt hiệu quả hơn trong đường truyền kênh để tách và ghép trong trạm lặp,
do vậy tăng chi phí ghép kênh. Tương ứng, đơn vị tạo nhóm điểm – điểm tối ưu được
xác định thong qua việc cân bằng giữa chi phí truyền dẫn và chi phí ghép kênh.
(2) Tạo nhóm kênh cho mỗi phần truyền dẫn
Điều này có nghĩa là nhân lên bằng cách tạo bó các kênh mà các kênh này đã được
tạo nhóm điểm – điểm trong một bộ phận kênh. Mục đích là để tăng dung lượng
truyền dẫn và kết hợp một cách hiệu quả tuyến truyền dẫn.
Dung lượng của hệ thống truyền dẫn trong mỗi bộ phận được quyết định bằng
cách tạo nhóm bộ phận.
4.3. Quy hoạch mạng lưới thuê bao
63
CHƯƠNG 5, QUẢN LÝ MẠNG VIỄN THÔNG
5.1. Tầm quan trọng của công tác quản lý mạng viễn thông
Với xu hướng của việc quản lý tập trung dựa trên các giao thức và các tiêu
chuẩn được chuẩn hóa và mong muốn nâng cao năng lực của mạng, TMN ra đời đáp
ứng những yêu cầu đó.
Hiện nay, vấn đề quản lý mạng luôn là mối quan tâm hàng đầu và là một trong
những vấn để quan trọng nhất trong mạng viễn thông của các nhà khai thác viễn thông.
Với những khả năng mà hệ thống quản lý mạng viễn thông đem lại, cùng với sự phát
triển của mạng lưới các nhà khai thác đều xây dựng cho mình các hệ thống quản lý
mạng để áp dụng quản lý cho các mạng riêng. Nhằm đạt được thống nhất giữa các hệ
thống quản lý mạng, khả năng liên kết cũng như nâng cao năng lực và hiệu quả sử dụng
của các hệ thống Liên minh viễn thông quốc tế (ITU-T) đã đưa ra các khuyến nghị và
các mô hình mạng quản lý viễn thông (TMN).
5.2. Mạng quản lý mạng viễn thông TMN
5.2.1. Giới thiệu về TMN
Trước đây việc điều hành mạng viễn thông (dùng kỹ thuật tương tự) chủ yếu bằng
nhân công, dùng điện báo điện thoại để thông báo tình hình mạng lưới theo lịch quy
ước hàng ngày và điều hành xử lý sự cố. Mạng điều hành viễn thông (TMN –
Telecommunications Management Network) ra đời khi mạng viễn thông bao gồm
mạng chuyển mạch điện thoại công cộng (PSTN – Public Switching Telephone
Network) và mạng truyền số liệu (DCN – Data Communications network) đã được số
hoá hoàn toàn.
Mạng điều hành viễn thông (TMN) cung cấp khung công việc cho các mạng
lưới một cách linh hoạt, có thể đánh giá, tin cậy với chi phí khai thác bảo trì thấp và dễ
dàng phát triển nâng cấp. TMN cung cấp cho các mạng nhiều năng lực và hiệu quả
bằng việc đưa ra các quy định chuẩn cho các hành động điều hành mạng và truyền
thông qua các mạng. TMN cho phép xử lý phân bố đến các mức chính xác để đánh
giá, tối ưu hiệu quả khai thác và truyền thông hiệu quả. Các nguyên lý TMN là cùng
phối hợp chặt chẽ vào mạng viễn thông để phát và thu thông tin từ mạng và quản lý
điều hành các nguồn thông tin đó. Mạng viễn thông được cấu tạo từ các hệ thống
chuyển mạch, các kênh truyền dẫn, các thiết bị đầu cuối, . . . Trong khái niệm TMN,
những nguồn đó quy chiếu đến các phần tử mạng (NEs). TMN cho phép truyền thông
giữa các hệ thống hỗ trợ khai thác (OSS – Operation Support Systems) và các NEs.
Hình dưới đây mô tả TMN được chèn vào mạng viễn thông như thế nào.
64

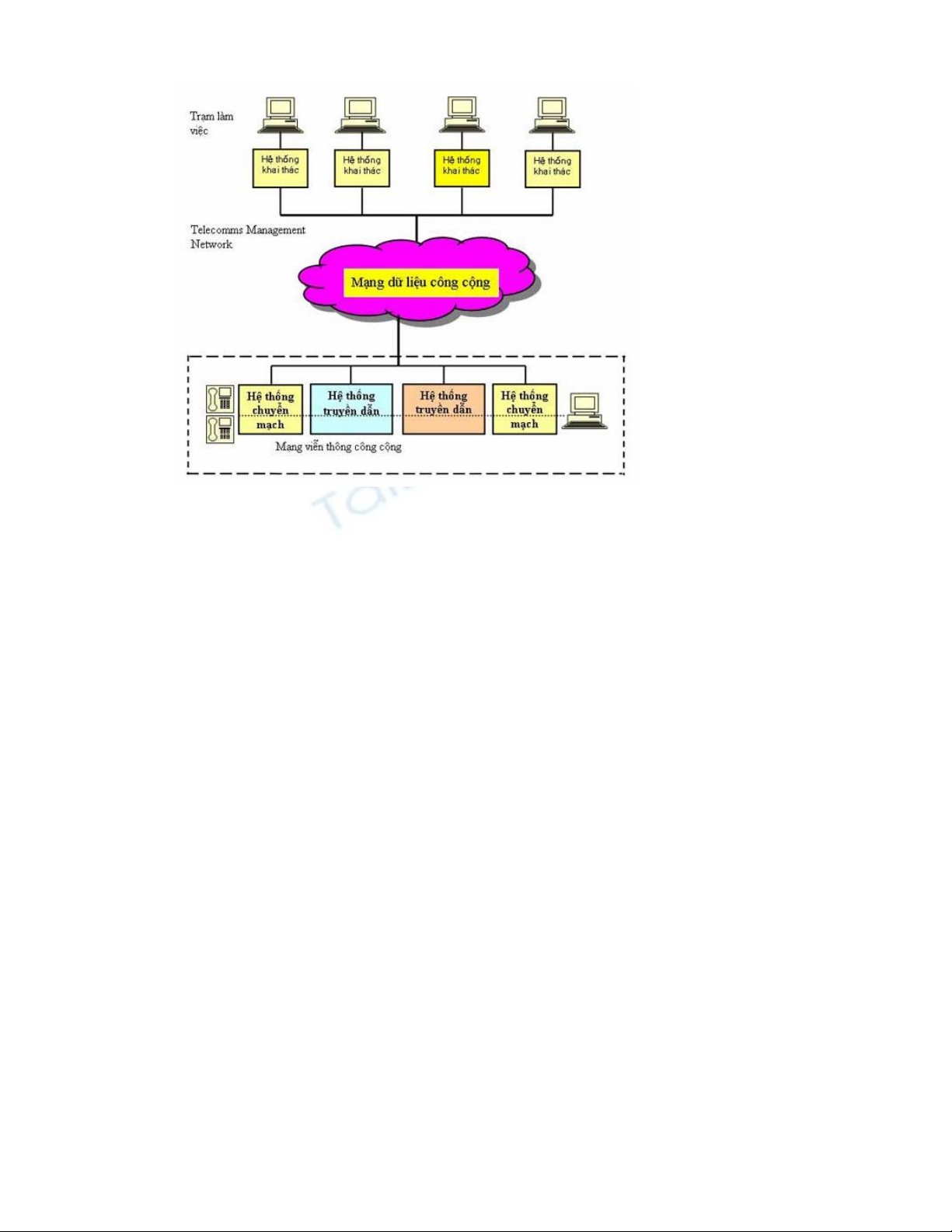

Hình 5.1, Mối liên hệ chức năng giữa TMN và mạng viễn thông
5.2.2. Các chức năng quản lý của TMN
TMN cho phép các nhà cung cấp dịch vụ viễn thông đạt được kết nối liền với nhau
và truyền thông qua các hệ thống khai thác và các mạng viễn thông. Kết nối liền với
nhau được các giao diện chuẩn thực hiện, sao cho tất cả các nguồn được điều hành như
là các đối tượng.
5.2.2.1. Các khối dựng nên TMN
TMN được biểu hiện bằng nhiều khối cung cấp cấp toàn diện các sản phẩm
và chức năng TMN như mô tả trên hình 5.1 trên :
Các chức năng chính của TMN được chia thành 3 nhóm :
1. Chức năng quản lý điều hành,
2. Chức năng truyền thông
3. Chức năng quy hoạch mạng.
Sau đây chúng ta xem xét chi tiết hơn từng chức năng :
1. Chức năng quản lý điều hành : bao gồm năm chức năng con dưới đây :
1.1. Quản lý điều hành cấu hình : gồm các nội dung chính yếu sau :
· Cung cấp cấu hình mạng từ khi mới lắp đặt và sự thay đổi cấu hình đến hiện
tại.
· Quản lý Trạng thái cấu hình đang làm việc.
· Quản lý việc lắp đặt phần cứng theo cấu hình đã được thiết kế.
· Quản lý việc khởi tạo hệ thống theo cấu hình đã định.
65
· Quản lý số lượng thiết bị, phụ tùng để thay thế và đã được thay thế để có
được cấu hình hiện tại.
· Quản lý việc sao lưu cấu hình được thay đổi theo quá trình khai thác và bảo
dưỡng mạng lưới trên cả phần cứng và phần mềm, chất lượng khi thay đổi cấu hình
trên thực tế, khôi phục lại cấu hình
1.2. Quản lý điều hành xử lý lỗi và sự cố mạng lưới
· Giám sát cảnh báo bao gồm : phân tích số liệu thu được từ các cảnh báo
khác nhau, chọ lọc số liệu cảnh báo để so sánh tìm ra mối tương quan giữa các thành
phần mạng và tương quan theo thời gian.
· Từ các thông tin về lỗi và sự cố xảy ra trên mạng, phân tích và cần thiết thì
dùng các phương tiện đo kiểm tra mạng để xác định nguyên nhân gây ra lỗi, vị trí xảy
ra lỗi và sự cố trên mạng.
· Kiểm tra thực trạng và mức độ nguy hiểm của lỗi, phạm vi ảnh hưởng của lỗi
và xử lý lỗi bằng các phương tiện như hiệu chỉnh các chỉ tiêu, khôi phục hoặc khởi tạo
lại cấu hình hệ thống
1.3. Quản lý hiệu quả khai thác mạng
· Thu thập các loại dữ liệu về : lưu lượng mạng (thời gian, số cuộc gọi thực
hiện thành công , tỷ lệ thành công và không thành công các cuộc gọi qua từng nút
mạng); dữ liệu đo chất lượng truyền dẫn; các dữ liệu quản lý phần mềm nút chuyển
mạch bao gồm các số liệu về cập nhật phần mềm, sự cố phần mềm, hệ thống tự khởi
động lại; dữ liệu về các mã chọn cuối của các nút chuyển mạch; dữ liệu khiếu nại
khách hàng; dữ liệu từ phía đối tác, . . .
· Từ các loại số liệu thu thập nói trên tiến hành chọn lọc dữ liệu, đánh giá mức
độ phản ánh nhiều ít đến hiệu quả khai thác mạng trên cả hai mặt kỹ thuật và kinh tế.
· Từ các số liệu thống kê hàng ngày, hàng tháng, hàng năm phân tích đưa ra xu
thế hoạt động của mạng trên các tiêu chí : lưu lượng, lỗi và sự cố, chất lượng độ tin
cậy thiết bị, khả năng đáp ứng của người khai thác và hàng loạt số liệu khác, đưa ra xu
thế của mạng trong tương lai gần và xa để có kế hoạch bổ xung cần thiết.
1.4. Quản lý số liệu cuộc gọi và tính cước khách hàng
· Thu thập số liệu cuộc gọi khách hàng, kênh thuê riêng theo tốc độ và dung
lượng khách hàng thuê và chất lượng dịch vụ từ các hệ thống thống kê tự động và
nhân công trên mạng để tính cước khách hàng theo các quy định hiện hành hợp pháp
hợp lệ, cung cấp hoá đơn chi tiết hoặc tổng hợp cho khách hàng tuỳ theo quy định hợp
pháp.
· Khi thu thập được những số liệu sai dẫn đến sự vô lý làm thiệt hại đến khách
hàng thì phải sửa cho phù hợp thực tế khách quan và đáng tin cậy để khách hàng khỏi
66
bị thiệt thòi. Giải quyết các khiếu nại khách hàng là công việc rất đa dạng, phức tạp
trong đó nhiều khi vượt khỏi khả năng các phương tiện kỹ thuật
1.5. Quản lý an toàn và an ninh mạng lưới
· Đó là chức năng cung cấp và đảm bảo khả năng truy cập an toàn tới các chức
năng và năng lực của các thành phần cấu thành mạng lưới (Network Element – NE).
· Đây là chức năng cung cấp khả năng truy cập an toàn tới các thành phần
thuộc hệ thống mạng điều hành mạng viễn thông (TMN) như : các hệ thống khai thác
(OS – Operation System), các bộ điều khiển mạng cấp dưới (SNC – Subnetwork
Control) và các thiết bị trung gian (MD – Mediation Device).
2. Chức năng truyền thông
Truyền thông giữa các hệ thống khai thác với nhau (OS – OS); Truyền thông giữa
hệ thống khai thác và phần tử mạng (OS - NE); Truyền thông giữa các phần tử mạng
với nhau (NE – NE); Truyền thông giữa hệ thống khai thác với các trạm làm việc
(OS – WS); Truyền thông giữa phần tử mạng và trạm làm việc (NE – WS)
3. Chức năng quy hoạch mạng
3.1. Quy hoạch mạng gồm quy hoạch các nguồn tài nguyên vật lý như : công cụ,
thiết bị, nguồn nhân lực.
TMN có thể là một mạng rất đơn giản kết nối một OS với một thành phần mạng
(NE) nhưng có thể là một mạng rất rộng lớn kết nối nhiều : OS; NE; WS. Dưới tiêu
chí chức năng, TMN như một mạng riêng để quản lý điều hành mạng viễn thông; đáp
ứng nhu cầu truyền thông TMN có thể sử dụng các kênh khai thác gắn kết EOC
(Embedded Operations Channel) dùng tín hiệu số cũng có nghĩa là một số phần của
TMN có thể là một mạng logic gắn kết trong mạng viễn thông.
3.2. Mô hình kiến trúc chức năng TMN
TMN có các chức năng cung cấp phương tiện truyền thông, xử lý các thông
tin liên quan đến quản lý cấu hình mạng và dịch vụ viễn thông. TMN bao gồm chức
năng hệ thống khai thác OSF (Operations System Function), chức năng trung gian
MF (Mediation Function), chức năng truyền thông dữ liệu DCF (Data
Communications Function); ngoài ra TMN còn có chức năng thành phần mạng NEF
(Network Element Function), chức năng máy trạm WSF (Work Station Function);
chức năng tương thích Q (QAF - Q Adapter Function) để hỗ trợ các chức năng quản lý
TMN.
