97
Xét trên lớp ứng dụng dịch vụ, có hai thành phần chức năng được thêm vào cấu
trúc mạng thế hệ sau: chức năng server ứng dụng và chức năng media server.

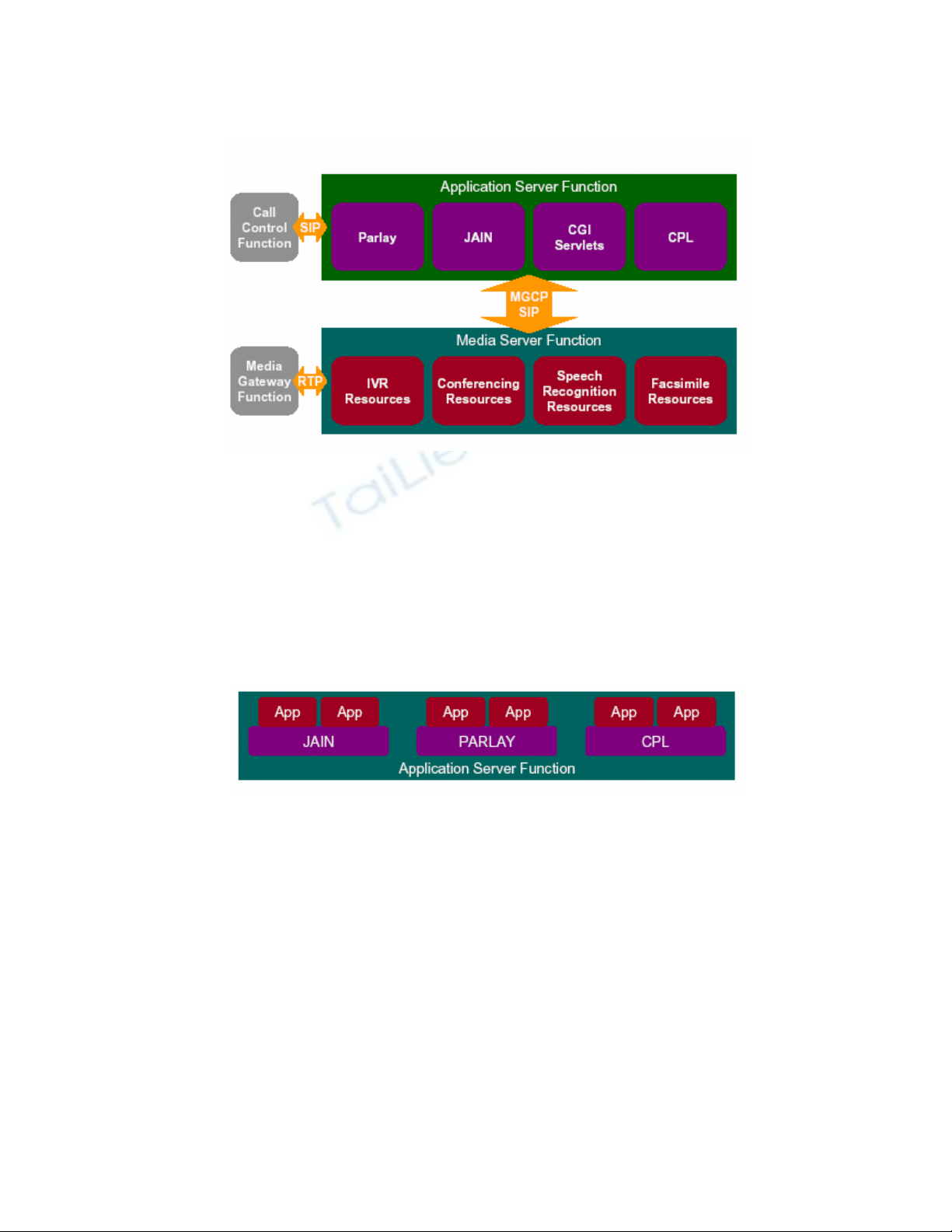

Hình 7.13 Cấu trúc chức năng lớp ứng dụng
Chức năng của Server ứng dụng
Cung cấp một flatform phân phối dịch vụ đối với các dịch vụ tiên tiến
SIP là giao thức được sử dụng giữa các bộ điều khiển cuộc gọi (MGC) và các
server ứng dụng.
Có thể cung cấp các giao diện mở APIs cho việc tạo và triển khai các dịch vụ
(như giao diện JAIN, Parlay, CLP,…)
Hình 7.14 Các API đặt bên cạnh server ứng dụng
Là nền tảng cho việc thực thi và quản lý các dịch vụ.
Triển khai các dịch vụ nhanh chóng và nâng cấp các dịch vụ hiện có.
Chức năng của Media Server
Cung cấp các tài nguyên phương tiện đặc trưng như IVR, hội thảo, fax,…
Các tài nguyên này thường là thu âm thanh, phát hiện nhấn phím, hội thảo,
chuyển văn bản thành thoại, facsimile, nhận dạng tiếng nói,..
Giao tiếp với server ứng dụng bằng giao thức MGCP và/hoặc SIP
Kết cuối một dòng RTP, đóng vai trò như một đầu cuối media.
98
Cấu trúc chức năng này có thể được đặt theo nhiều kiểu cấu trúc vật lý khác nhau,
như các hình sau:

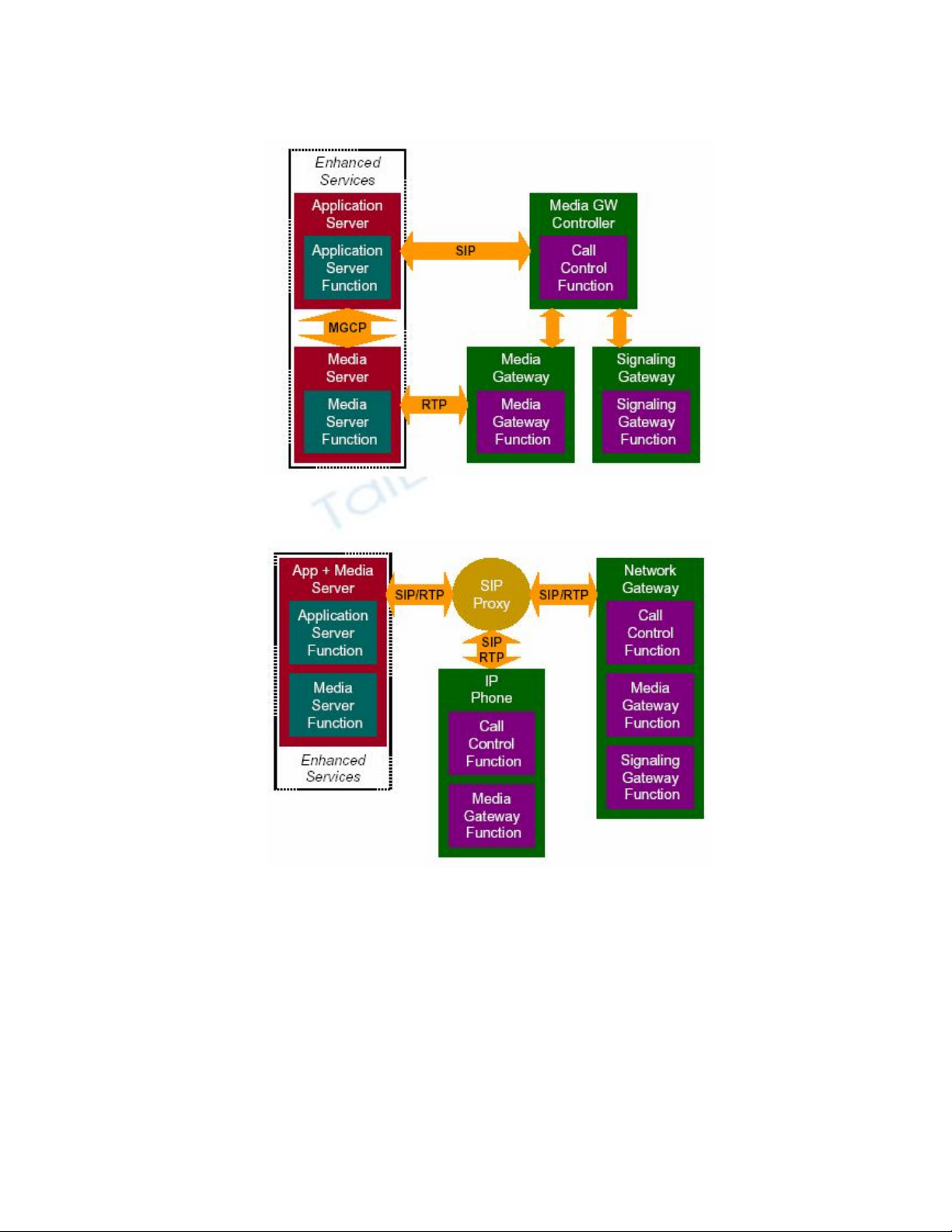

Hình 7.15. Mô hình cấu trúc vật lý 1
Hình 7.16. Mô hình cấu trúc vật lý 2
Phần này miêu tả ba đặc trưng quan trọng nhất của môi trường điều khiển dịch vụ
trong mạng thế hệ mới:
7.3.5.1. Kiến trúc phân lớp
Khái niệm cấu trúc phân lớp là khái niệm trung tâm của môi trường NGN. NGN
chia điều khiển dịch vụ/ session từ các phương thức truyền tải cơ sở. Điều này cho
phép các nhà cung cấp lựa chọn (cho từng trường hợp cụ thể) các phương thức truyền
tải thông tin không phụ thuộc vào phần mềm điều khiển. Như mô tả trong hình sau,
99
điều khiển NGN có thể được phân tách thành điều khiển đặc tính (feature), điều khiển
dịch vụ/ phiên, điều khiển kết nối. Sự phân tách giữa truy nhập, dịch vụ và điều khiển
phiên trong lớp dịch vụ cho phép mỗi phiên được xử lý độc lập với các phiên khác. Do
đó, nhiều phiên dịch vụ có thể được bắt đầu từ một phiên truy nhập. Tương tự, các
phiên liên lạc có thể được xử lý riêng lẻ với phiên dịch vụ nói chung mà chúng là bộ
phận (bằng cách đó cho phép điều khiển cuộc gọi và kết nối một cách riêng lẻ). Điều
quan trọng nhất là các sự phân tách này cho phép các dịch vụ được phát triển độc lập
với truyền dẫn và kết nối. Do vậy, các nhà phát triển dịch vụ có thể không cần hiểu hết
các dịch vụ họ đang phát triển.

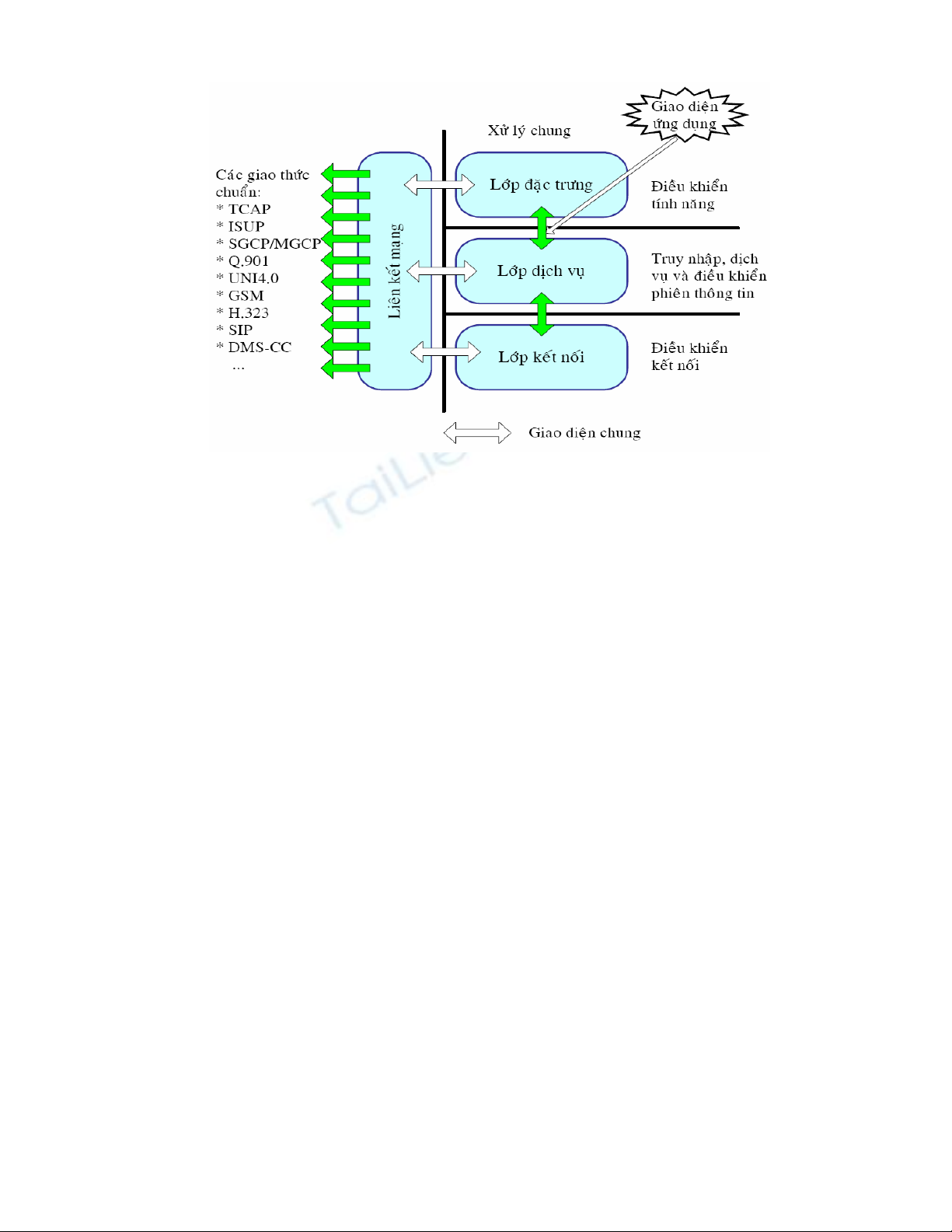

Hình 7.17 Cấu trúc điều khiển phân lớp
7.3.5.2. Giao diện các dịch vụ mở API
Hình 5.10 cũng chỉ ra một số đặc tính quan trọng của kiến trúc dịch vụ thế hệ sau,
như tính tin cậy của nó trên các giao diện và cấu trúc mở. Đặc biệt, môi trường phát
triển mở dựa trên giao diện lập trình ứng dụng (API) sẽ cho phép các nhà cung cấp
dịch vụ, các nhà phát triển ứng dụng và các khách hàng tiềm năng tạo và giới thiệu các
ứng dụng một cách nhanh chóng. Nó cũng mở ra nhiều cơ hội để tạo ra và phân phối
các dịch vụ cho nhiều khách hàng hơn. Như vậy, khả năng cung cấp các dịch vụ mới
và sáng tạo sẽ chỉ bị giới hạn bởi chính sự sáng tạo của chúng ta mà thôi.
100

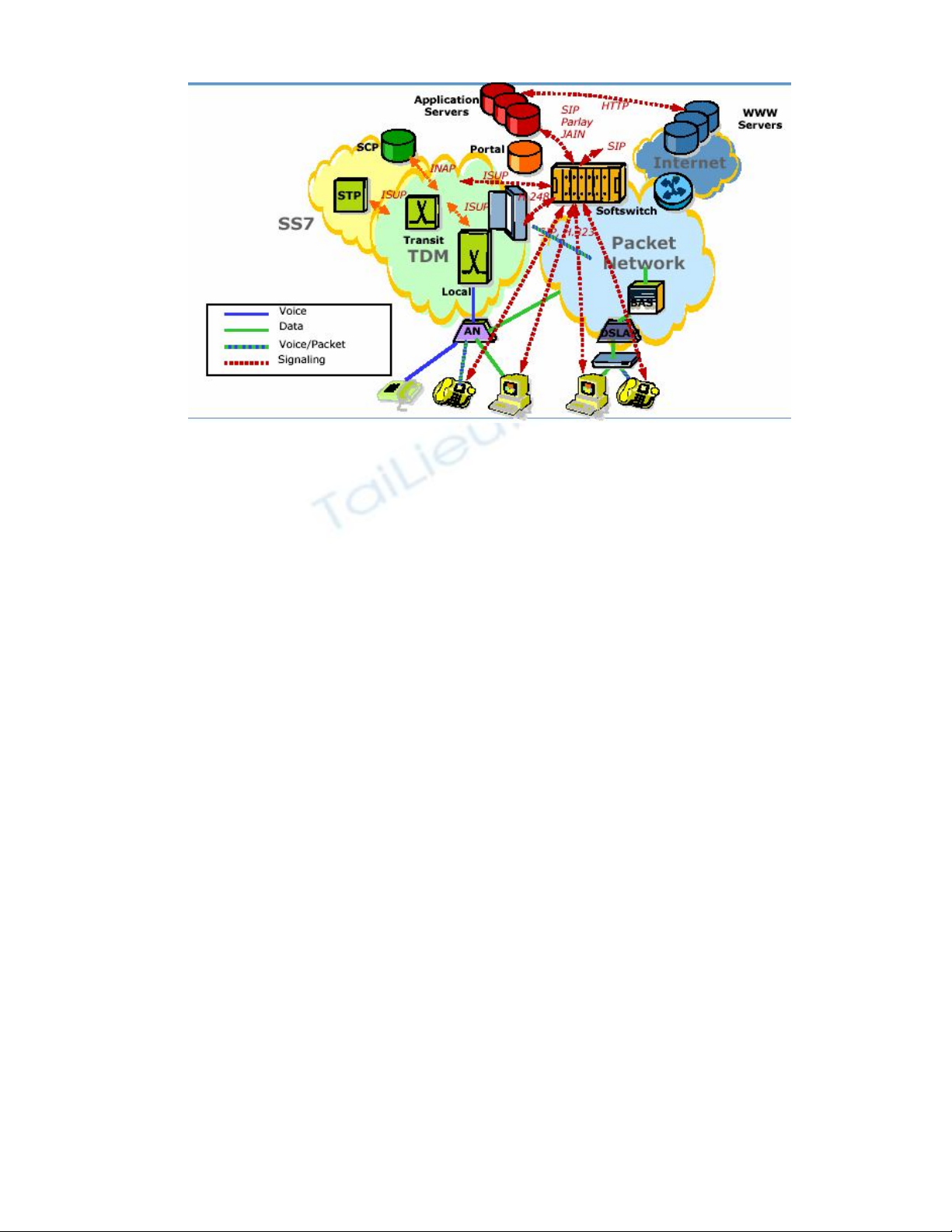

Hình 7.18. Kiến trúc phân lớp/ Giao diện dịch vụ mở
7.3.5.3. Mạng thông minh phân tán
Trong môi trường các dịch vụ NGN, phạm vi thị trường của các dịch vụ có thể sử
dụng được mở rộng một cách lớn mạnh gồm các loại hình dịch vụ khác nhau và mạng
liên kết thông minh. Môi trường xử lý phân tán NGN (DPE – Distributed Processing
Environment) sẽ giải phóng tính thông minh từ các phần tử vật lý trên mạng. Do vậy,
tính thông minh của mạng có thể được phân tán đến các vị trí thích hợp trong mạng
hoặc nếu có thể, đến CPE. Ví dụ, khả năng thông minh của mạng có thể nằm ở các
server cho một dịch vụ nào đó, trên các server nay thực hiện các chức năng cụ thể (ví
dụ như các điểm điều khiển dịch vụ SCP, các node dịch vụ trong một môi trường
AIN), hoặc trên các thiết bị đầu cuối gần khách hàng. Các khả năng thực hiện sẽ
không bị ràng buộc trong các thành phần vật lý của mạng.
101

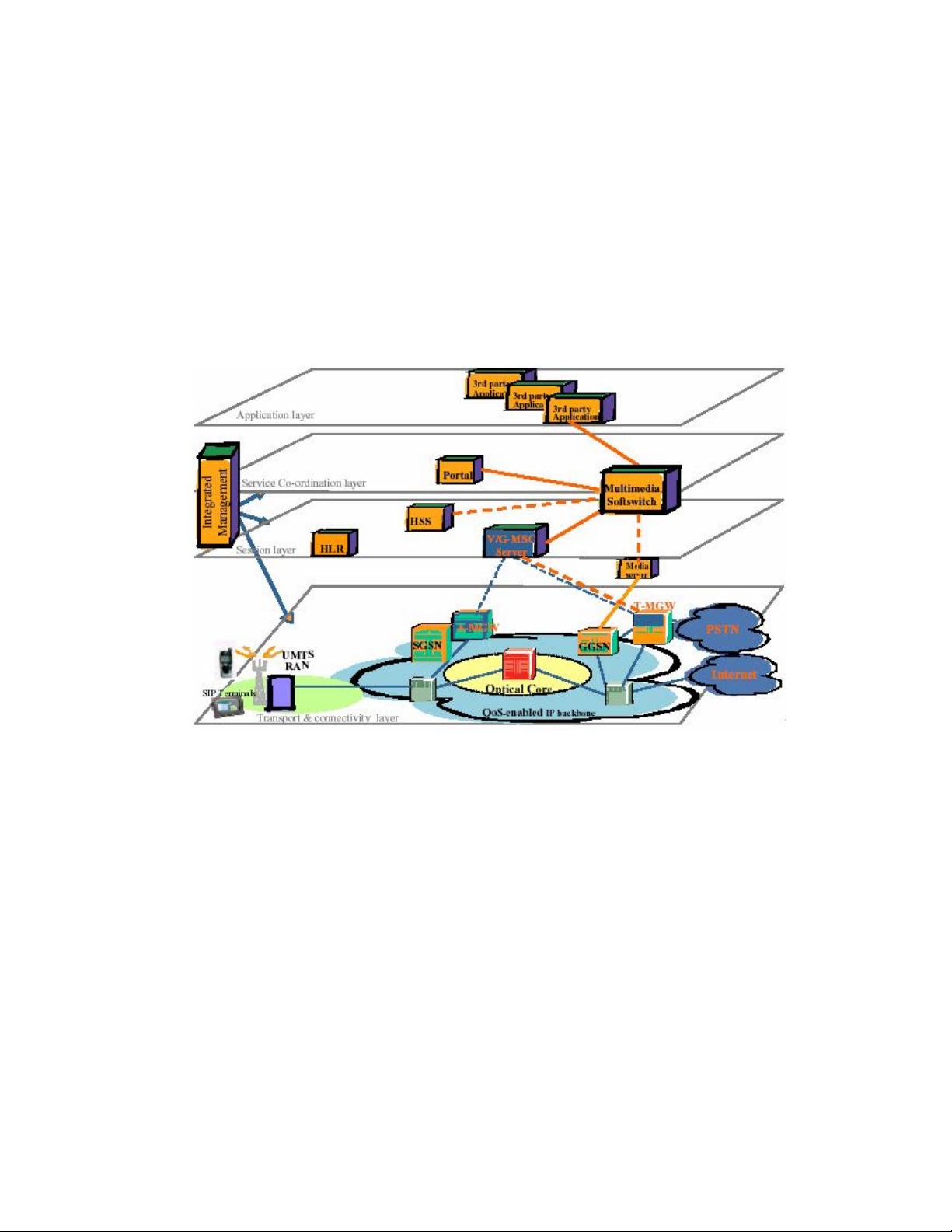

Hình 7.19 NGN với các nút truy nhập phân tán
KẾT LUẬN
Nhìn từ góc độ người sử dụng, mạng ngày nay đã và đang trở thành phương tiện
cho phép con người và máy móc có thể kết nối với nhau ở bất kỳ khoảng cách nào.
Tuy nhiên, nhân tố quan trọng được tập trung nhiều là nền công nghiệp truyền thông
dựa trên khái niệm dịch vụ NGN được thực hiện trong môi trường NGN như thế nào
từ các góc độ mạng khác nhau.
