Hệ dẫn động cơ khí

Chia sẻ: Tran The Phu | Ngày: | Loại File: PPT | Số trang:17

149
lượt xem
35
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Thông số động cơ : + Động cơ đốt trong 4 kì, 1 xylanh, làm mát bằng không khí. + Công suất cực đại 5,1 kW (6,8 hp) + Momen xoắn cực đại 7 N.m tại 7000 rpm + Tốc độ vòng quay 1300 - 8000 rpm Tỉ số truyền hệ dẫn động: + Bộ truyền bánh răng giảm tốc sơ cấp : 4,058 + Bộ truyền bánh răng số 1 : 2,833 + Bộ truyền bánh răng số 2 : 1,705 + Bộ truyền bánh răng số 3 : 1,238 + Bộ truyền bánh răng số 4 : 0,958 + Bộ truyền xích giảm tốc cuối : 2,571 Tải trọng làm việc...

Chủ đề:
Lưu

Nội dung Text: Hệ dẫn động cơ khí

  1. Nhóm III Mai Sỹ Anh Lê Văn Đạo Trần Thái Hưng Trần Mai Khôi Tạ Năng Lực Đặng Khắc Trung
  2. Hệ dẫn động cơ khí Hộp số xe máy Honda Wave α Thông số động cơ : + Động cơ đốt trong 4 kì, 1 xylanh, làm mát bằng không khí. + Công suất cực đại 5,1 kW (6,8 hp) + Momen xoắn cực đại 7 N.m tại 7000 rpm + Tốc độ vòng quay 1300 - 8000 rpm Tỉ số truyền hệ dẫn động: + Bộ truyền bánh răng giảm tốc sơ cấp : 4,058 + Bộ truyền bánh răng số 1 : 2,833 + Bộ truyền bánh răng số 2 : 1,705 + Bộ truyền bánh răng số 3 : 1,238 + Bộ truyền bánh răng số 4 : 0,958 + Bộ truyền xích giảm tốc cuối : 2,571 Tải trọng làm việc là tải trọng động, thay đổi liên tục.

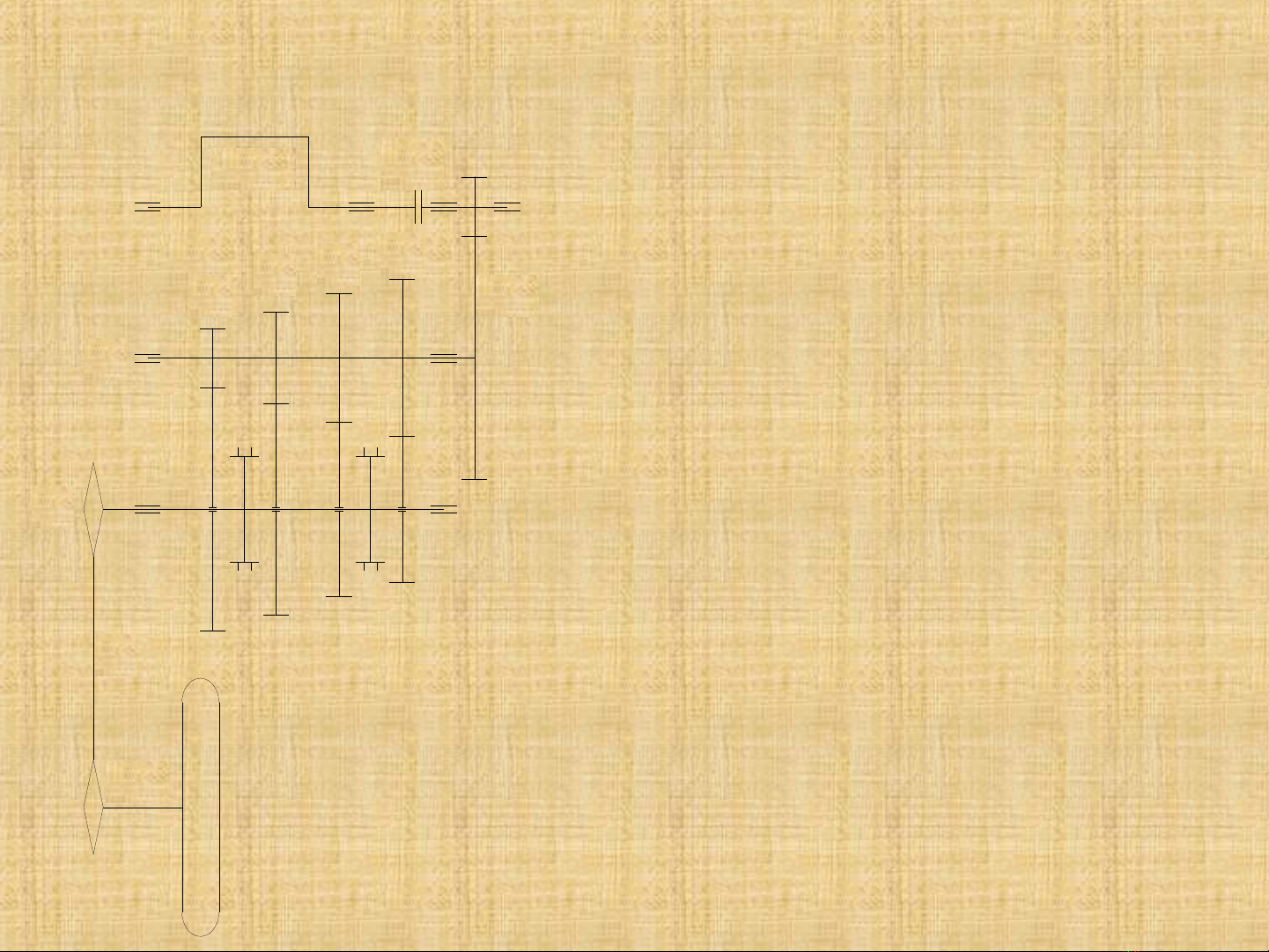

  3. Sơ đồ nguyên lý hộp số xe máy L + LH : Nối trục ly hợp TK H + SC : Bánh răng giảm tốc sơ 4 3 2 S 1 c ấp C I + 1,2,3,4 : Bánh răng số 1, 2, 3, 4 + X : Bộ truyền xích I I + TK : Trục khuỷu + I, II, III : Trục I, II, III X III
  4. Phân bổ số vòng quay, công suất, momen xoắn trên trục tại tỉ số truyền lớn nhất i1 = 2,833. Tốc độ đông cơ 7000 rpm. Với : ηol = 0,99 ηbr = 0,98 ηx = 0,95 Động Trục I II III cơ isc = 4,058 i1 = 2,833 ic = 2,571 Tỉ số truyền Số vòng quay n 7000 1725 608,9 236,8 (rpm) Công suất P (kW) 5,1 4,9 4,75 4,47 Momen xoắn T 7 27,3 75 181,3 (N.m)
  5. Phân bổ số vòng quay, công suất, momen xoắn trên trục tại tỉ số truyền i2 = 1,705. Tốc độ đông cơ 7000 rpm. Với: ηol = 0,99 ηbr = 0,98 ηx = 0,95 Động Trục I II III cơ isc = 4,058 i2 = 1,705 ic = 2,571 Tỉ số truyền Số vòng quay n 7000 1725 1011,73 393,5 (rpm) Công suất P (kW) 5,1 4,9 4,75 4,47 Momen xoắn T 7 27,3 45,16 109,2 (N.m)
  6. Phân bổ số vòng quay, công suất, momen xoắn trên trục tại tỉ số truyền i3 = 1,238. Tốc độ đông cơ 7000 rpm. Với: ηol = 0,99 ηbr = 0,98 ηx = 0,95 Động Trục I II III cơ isc = 4,058 i3 = 1,238 ic = 2,571 Tỉ số truyền Số vòng quay n 7000 1725 1393,38 541,96 (rpm) Công suất P (kW) 5,1 4,9 4,75 4,47 Momen xoắn T 7 27,3 32,8 79,3 (N.m)
  7. Phân bổ số vòng quay, công suất, momen xoắn trên trục tại tỉ số truyền nhỏ nhất i4 = 0,958. Tốc độ đông cơ 7000 rpm. Với : ηol = 0,99 ηbr = 0,98 ηx = 0,95 Động Trục I II III cơ isc = 4,058 i4 = 0,958 ic = 2,571 Tỉ số truyền Số vòng quay n 7000 1725 1800,6 700,35 (rpm) Công suất P (kW) 5,1 4,9 4,75 4,47 Momen xoắn T 7 27,3 25,37 61,35 (N.m)
  8. Bảng so sánh các trạng thái làm việc Số I Số II Số III Số IV Số vòng quay động 7000 rpm cơ Momen xoắn trục 5,1 kW khuỷu Công suất trục 7 Nm khuỷu Tỉ số truyền chung 29,557 17,79 12,9 10 Số vòng quay trục 236,8 393,5 541,96 700,35 công tác (rpm) Công suất trục công 4,47 4,47 4,47 4,47 tác (kW) Momen xoắn trục 181,3 109,2 79,3 61,35 công tác (Nm)
