HÖÔÙNG DAÃN SÖÛ DUÏNG
MAÙY TOAØN ÑAÏC ÑIEÄN TÖÛ LEICA FLEXLINE TS02/ TS06/ TS09
CHÖÔNG I : COÂNG TAÙC CHUAÅN BÒ ÑO ÑAÏC
I/. Môû maùy ra:
Laáy maùy TS02/ TS06/ TS09 ra khoûi hoäp vaø kieåm tra laïi xem coù ñaày ñuû caùc boä phaän khoâng.
a.
Ñ
eá maùy
b. Daây caùp noái vôùi maùy vi tính qua USB-RS232
c. Boït thuyû GLI115
d. Ñeá maùy coù theå thaùo rôøi GDF111 hoaëc ñeá maùy
coù theå dòch chuyeån
e. Göông giaáy CPR105
f. Thöôùc theùp
g. Tuùi che naéng / OÁng che naéng
h. Coång USB
i. Göông mini GMP111
j. Coâng cuï chænh
k. Kính maét thieân ñænh hoaëc kính maét ñeå xem goùc
nghieân
l. Hai cuïc pin
m. Boä saïc pin
n. Ñeá göông mini
o.Theû nhôù USB cuûa Leica
p. Pin döï phoøng
q. Muõi nhoïn göông mini
r. Voøng cho kiùnh maét
s. Baûng höôùng daãn toùm taét/Baûng phaûn xaï nhoû
t. Caùc ñoaïn noái göông mini (Option)
Hướng dẫn sử dụng máy TĐĐT FlexLine Công ty TNHH Đất Hợp
ĐT: 08. 3511 6746 – 3511 6747 Trang 2
II/. Thaùo laép/ Thay Pin
1. Laáy hoäp ñöïng pin ra khoûi maùy vaø Gôõ pin ra khoûi hoäp ñöïng & khay
2. Gaén pin vaøo hoäp ñöïng vaø Gaén hoäp ñöïng pin vaøo maùy
III/. Ñaët Chaân maùy:
1. Nôùi loûng caùc con oác cuûa chaân maùy, keùo daøi ra ñeán ñoä daøi caàn thieát roài xieát chaët.
2. Ñeå baûo ñaûm chaân maùy ñöùng chaéc chaén, haõy nhaán caùc chaân ñeá vaøo ñaát. Khi nhaán chaân
ñeá vaøo ñaát, caàn löu yù raèng löïc nhaán phaûi doïc theo chaân ñeá.
Khi ñaët chaân maùy, caàn löu yù vò trí naèm ngang cuûa maët ñeá treân chaân maùy.
Neáu bò nghieâng nhieàu, caàn vaën caùc oác treân chaân maùy ñeå ñieàu chænh.
Caån thaän khi xöû lyù chaân maùy
- Kieåm tra taát caû caùc oác vít vaø buø loong xem coù chaët khoâng.
- Trong khi vaän chuyeån, caàn söû duïng hoäp baûo veä.
Hướng dẫn sử dụng máy TĐĐT FlexLine Công ty TNHH Đất Hợp
ĐT: 08. 3511 6746 – 3511 6747 Trang 3
- Chaân maùy bò traày xöôùc hay bò caùc hö hoûng khaùc coù theå gaây ra tröôøng hôïp gaén khoâng vöøa oác noái
hay ño khoâng chính xaùc.
- Chæ söû duïng chaân maùy cho coâng taùc ño.
IV/. Ñònh Taâm baèng tia laser, caân baèng sô boä:
1. Ñaët maùy leân maët ñeá cuûa chaân maùy. Xieát nheï oác xieát maùy naèm ôû taâm cuûa chaân
2. Xoay caùc oác caân cuûa ñeá maùy ñeán vò trí trung taâm
3. Khôûi ñoäng maùy khi ñoù thuûy bình ñieän töû xuaát hieän treân maøn hình vaøtia laser doïi taâm xuaát hieän.
4. Ñònh vò chaân maùy sao cho tia laser gaàn truøng ñieåm moác treân maët ñaát.
5. AÁn maïnh caùc muõi nhoïn cuûa chaân maùy xuoáng ñaát.
6. Xoay caùc oác caân cuûa ñeá maùy ñeå ñöa tia laser truøng vôùi ñieåm moác treân maët ñaát
7. Naâng leân hay haï xuoáng chaân maùy ñeå chænh cho thuûy bình troøn vaøo giöõa. Baây giôø maùy ñaõ ñöôïc
caân baèng sô boä.

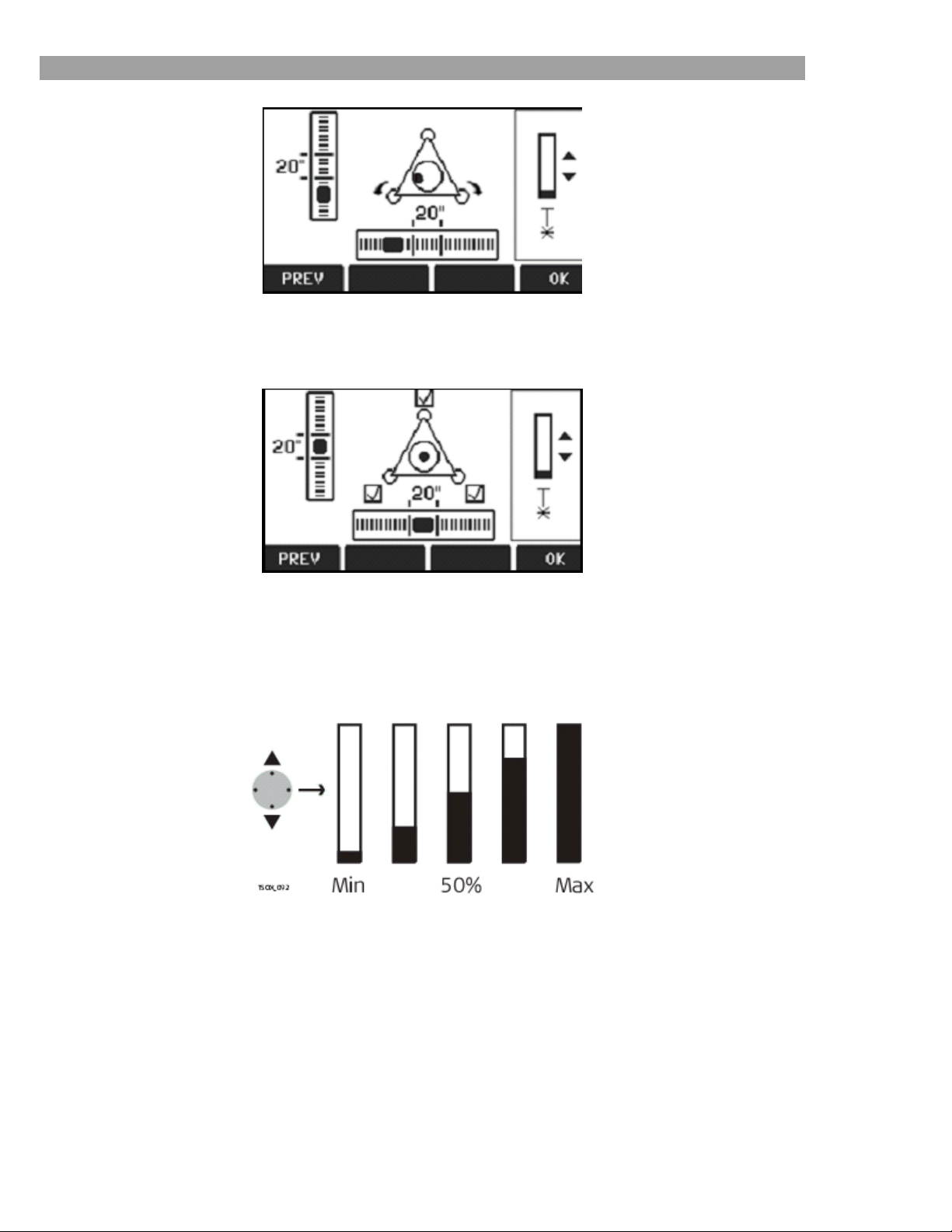

V/. Caân Baèng maùy chính xaùc baèng thuûy bình ñieän töû:
1. Baät môû thuûy bình ñieän töû baèng phím
ÔÛ tröôøng hôïp maùy chöa caân baèng chính xaùc, thì 1 kyù hieäu thöôùc nghieâng xuaát hieän
Hướng dẫn sử dụng máy TĐĐT FlexLine Công ty TNHH Đất Hợp
ĐT: 08. 3511 6746 – 3511 6747 Trang 4
2. Xoay caùc oác caân ñeå chænh thuûy bình ñieän töû theo höôùng muõi teân.
Neáu boït nöôùc cuûa thuûy bình ñieän töû ñöôïc ñöa vaøo giöõa coù nghóa laø maùy ñaõ caân baèng
3. Kieåm tra quaù trình ñònh taâm baèng chieáu ñieåm laser, neáu caàn laïi ñònh taâm laàn nöõa
4. Taét thuûy bình ñieän töû vaø chieáu ñieåm laser baèng phím
Thay ñoåi cöôøng ñoä laser
Caùc aûnh höôûng ngoaïi vi vaø caùc ñieàu kieän veà beà maët coù theå ñoøi hoûi ñieàu chænh cöôøng ñoä laser. Neáu
caàn, chieáu ñieåm laser coù theå ñöôïc ñieàu chænh theo nhieàu baäc, moãi baäc töông öùng 25%
5. Duøng phím <OK> ñeå chaáp nhaän löu cöôøng ñoä laser vöøa choïn vaø keát thuùc chöùc naêng naøy.
* Chieáu ñieåm laser vaø thuûy bình ñieän töû cuøng ñöôïc hoaït hoaù baèng phím.
Hướng dẫn sử dụng máy TĐĐT FlexLine Công ty TNHH Đất Hợp
ĐT: 08. 3511 6746 – 3511 6747 Trang 5
CHÖÔNG II CAÙCH SÖÛ DUÏNG
Caùc kyù hieäu vieát taét hay söû duïng:
- hr : Chieàu cao göông.
- hi : chieàu cao maùy.
- Eo : Toïa ñoä theo höôùng Ñoâng (Truïc Y) cuûa ñieåm ñaët maùy.
- No : Toïa ñoä theo höôùng Baéc (Truïc X) cuûa ñieåm ñaët maùy.
- Ho : Ñoä cao cuûa ñieåm ñaët maùy.
- E : Toïa ñoä theo höôùng Ñoâng (Truïc Y) cuûa ñieåm ñaët göông.
- N : Toïa ñoä theo höôùng Baéc (Truïc X) cuûa ñieåm ñaët göông.
- H : Ñoä cao cuûa ñieåm ñaët göông.
: Khoaûng caùch nghieâng.
: Khoaûng caùch ngang.
: Khoaûng cheânh cao.
Caùc phím chöùc naêng.
¾ INPUT : Nhaäp lieäu.
¾ DIST : Ño khoaûng caùch.
¾ ALL : Vöøa ño khoaûng caùch vöøa löu vaøo boä nhôù cuûa maùy.
¾ IR/RL : Choïn cheá ñoä ño coù göông hoaëc cheá ñoä ño khoâng göông.
¾ REC : Löu ñieåm vaøo boä nhôù ( DIST + REC = ALL).
¾ EDM : Caøi ñaët EDM (Xem phaàn sau).
¾ STATION : Nhaäp toaï ñoä ñieåm ñöùng maùy.
¾ SET Hz=0 : Ñöa goùc ngang veà 0°00’00” hay nhaäp vaøo moät goùc baát kyø.
¾ COMP : Buø truïc nghieâng.
¾ DATA : Môû laïi döõ lieäu coù saün
¾ DELETE : Xoaù
¾ SEARCH : Tìm laïi job cuõ
¾ SECBEEP : Baùo hieäu goùc 1/4 (0°00’00”; 90°00’00”; 180°00’00”; 270°00’00”).
Caùc phím cô baûn:
¾ ESC : Thoaùt; huûy boû leänh; trôû veà maøn hình tröôùc.
¾ ENTER : Chaáp nhaän leänh.
¾ PAGE : Thay ñoåi trang maøn hình.
¾ USER1 : Phím ngöôøi söû duïng.
¾ USER2 : Phím ngöôøi söû duïng
¾ FNC : Nhöõng haøm chöùc naêng.
¾ F1; F2; F3; F4 : Caùc phím noùng.
I/. Phím FNC:
Khi nhaán phím FNC seõ coù 04 maøn hình chính.
1/. Maøn hình 1/4.
F1 <Level/P lummet>: Trở lại màn hình cân bằng máy
F2 <Offset>: Cộng thêm
F4 <Delete Last Record>: Xoá bỏ chọn
2/. Màn hình 2/4.
