  1. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP GIỚI THIỆU PHẦN MỀM DTIP Đơn vị phát triển: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Địa chỉ: Phòng 1207 Nhà N2D Lê Văn Lương - Thanh Xuân, Hà Nội Email : delta2k08@gmail.com pmxd68@gmail.com Hotline: Mr.Bình 0913.06.66.69 DTIP- Là phần mềm thống kê thép được phát triển bởi Công ty Cổ phần tin h ọc và Vi ễn thông Delta. Chức năng: • Lập và thống kê thép sử dụng cho từng cấu kiện chi tiết, rõ ràng • Môi trường nhập liệu thân thiện, trực quan, dễ sử dụng • Có thư viện các loại thép đa dạng, phong phú và được cập nhật liên tục • Có thể tạo, mở bảng thống kê và sửa, thêm các thanh thép một cách nhanh chóng. • Có thể kết xuất bản vẽ ra một tệp *.dwg của môi trường đồ họa AutoCad • Có thể xuất kết quả ra một tệp Excel • Sử dụng giao diện tiếng Việt giúp người dùng dễ dàng thao tác với phần mềm Để giúp người dùng dễ dàng tiếp cận và sử dụng chương trình, chúng tôi đ ưa ra nhi ều ph ương pháp trợ giúp 1. Hướng dẫn sử dụng chi tiết (tài liệu này) 2. Hướng dẫn sử dụng bằng hình ảnh a. Tổng quan về chương trình DTIP b. Hướng dẫn sử dụng chương trình 3. Hướng dẫn sử dụng trực tiếp trên máy khách hàng thông qua ti ện ích h ỗ tr ợ t ừ xa - Teamviewer 4. Các bài thảo luận trên các diễn đàn http://xaydung.net.vn/diendan Xin chân thành cảm ơn quý khách hàng đã quan tâm và sử dụng sản phẩm của chúng tôi. R ất mong nhận được sự góp ý của các bạn để sản phẩm ngày càng hoàn thiện hơn. Nhóm tác giả CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 1
  2. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP HƯỚNG DẪN CÀI ĐẶT Bộ cài của chương trình được tải từ Internet, sau khi tải về bạn sẽ có một tệp cài đặt như sau: Bước 1: Cài đặt chương trình Bạn chọn tệp TipSetupUnicode đã download về như trên, sau đó nhấn đúp chuột trái vào tệp hoặc nhấn phím Enter trên bàn phím máy tính, khi đó một hộp thoại như sau hiện ra: Bạn hãy nhấn vào để tiến hành cài đặt tiếp DTIP hoặc nhấn vào để hủy bỏ việc cài đặt. Khi bấm một hộp thoại như sau hiện ra: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 2
  3. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Mặc định chương trình sẽ cài đặt vào thư mục DTIP theo đường dẫn: C:\Deltakc\DeltaTIP Nếu bạn muốn thay đổi thư mục cài đặt, hãy bấm váo nút để khởi động hộp thoại chọn thư mục lưu như sau: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 3

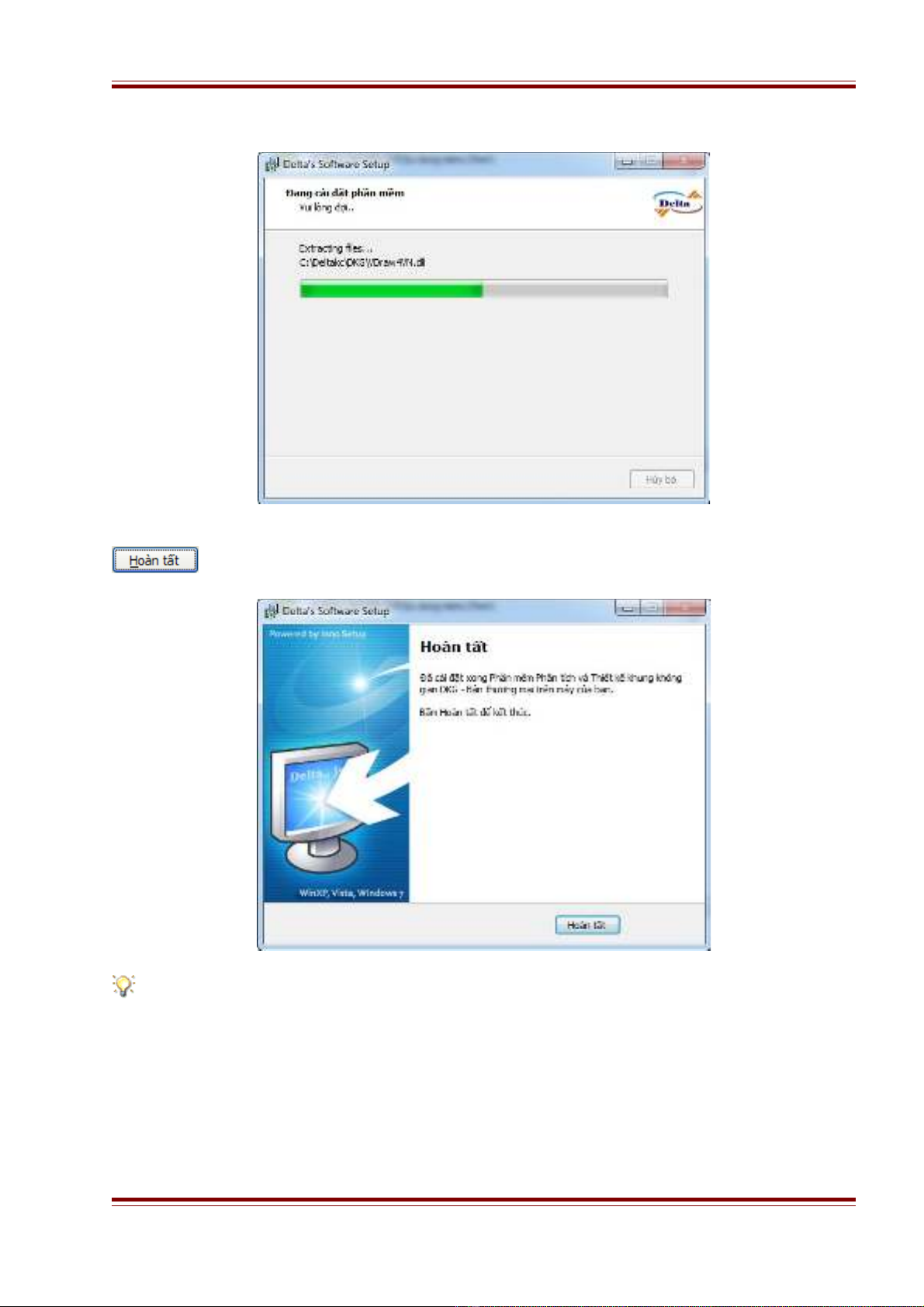

  4. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Sau khi chương trình được cài đặt và hoàn thành các đăng kí với hệ thống, bạn hãy bấm vào trong hộp thoại tiếp theo để hoàn thành quá trình cài đặt: Nên khởi động lại máy tính để bảo đảm quá trình cài đặt được hoàn tất. Bước 2: Chạy chương trình. Có 2 cách để chạy chương trình. Cách 1: Bấm vào biểu tượng trên màn hình nền Desktop CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 4

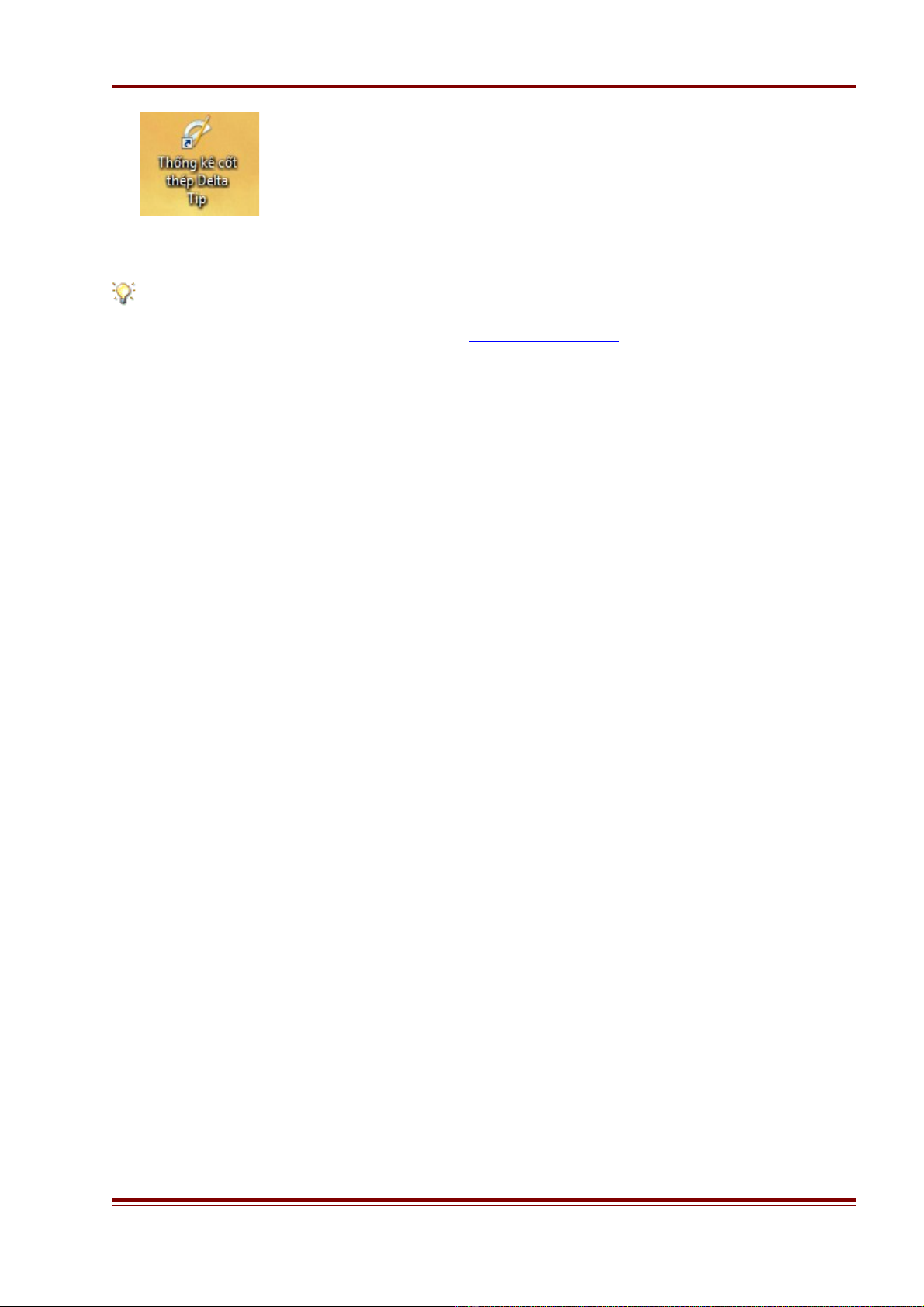

  5. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Cách 2: Bấm vào Start → Program Files → Phần mềm thống kê thép Delta → Chọn DTIP Để tăng tốc độ Download quý khách có thể sử dụng một số trình hỗ trợ Download nhanh (có thể tăng tốc độ tải lên từ 6-10 lần). Xem mục "Hỗ trợ Download" để biết thêm chi tiết. CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 5
  6. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP SỬ DỤNG CHƯƠNG TRÌNH 1. Hệ thống thanh công cụ của chương trình 1.1. Tổng quan Tạo mới một công trình Mở một công trình cũ Lưu tệp tin công trình Lưu tệp tin với tên khác Gộp dữ liệu từ nhiều file Xuất bản vẽ sang CAD Xuất kết quả sang Excel Thu phóng bản vẽ theo cửa sổ Zoom Extends Zoom All Quay về trạng thái thu phóng trước đó Phóng to bản vẽ Thu nhỏ bản vẽ Hướng dẫn sử dụng (định dạng CHM) Hướng dẫn sử dụng (định dạng Word) Hỗ trợ từ xa 1.2. Một số chức năng quan trọng trên thanh toolbar Gộp dữ liệu từ nhiều file Khi người dùng bấm chọn biểu tượng trên thanh công cụ, một hộp thoại chọn file sẽ xuất hiện như sau: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 6
  7. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Tại đây, người dùng chọn tệp *.tip cần gộp dữ liệu vào tệp đang mở, sau đó bấm để xác nhận. Lúc này, chương trình sẽ tự động đọc và gộp các bảng th ống kê đã có trong t ệp được chọn vào tệp đang mở. Xuất kết quả sang CAD Để kết xuất bảng thống kê sang tệp Autocad người dùng bấm chọn bi ểu tượng trên thanh toolbar của chương trình. Khi đó, sẽ xuất hiện một hộp thoại lưu tệp Autocad sẽ xuất hi ện như sau: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 7
  8. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Tại đây, người dùng chọn vị trí lưu trên máy và nhập tên tệp Autocad c ần l ưu sau đó b ấm để tiến hành lưu tệp. Xuất kết quả sang Excel Để kết xuất bảng thống kê sang tệp Excel người dùng bấm ch ọn bi ểu t ượng trên thanh toolbar của chương trình. Khi đó, sẽ xuất hiện một hộp tho ại lưu tệp Excel sẽ xu ất hi ện nh ư sau: Tại đây, người dùng chọn vị trí lưu trên máy và nhập tên t ệp Excel c ần l ưu sau đó b ấm để tiến hành lưu tệp. Tệp excel sau khi xuất sẽ có dạng như sau: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 8
  9. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Ngoài ra, trên thanh toolbar của chương trình còn có chức năng lưu lại đường dẫn của các tệp đã mở như hình sau: 2. Hướng dẫn lập bảng thống kê thép 2.1. Giao diện chính của chương trình CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 9
  10. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP 2.2. Các bước tạo bảng thống kê thép 2.2.1 Tạo bảng thống kê Mặc định, khi khởi tạo một tệp mới, chương trình luôn kh ởi tạo m ặc đ ịnh m ột b ảng th ống kê có tên BTKT 1 . Người dùng có thể thêm một bảng thống kê mới bằng cách vào khung thao tác với bảng thống kê như trên hình và thực hiện các bước sau: Khung thao tác với danh sách bảng thống kê trên khung nhìn tổng thể của chương trình CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 10
  11. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Khung thao tác với bảng thống kê nhìn gần Bước 1: Tạo mới bảng thống kê Bấm chọn , lúc này chương trình sẽ tự động tạo một bảng thống kê khác có tến bắt đầu là BTKT và kết thúc là số thứ tự của bảng thống kê đó trong danh sách. Bước 2: Hiệu chỉnh các thông số chung của bảng thống kê mới Tại khung danh sách bảng thống kê này, người dùng có thể điều ch ỉnh 2 thông s ố chung nh ư sau: - Chiều cao chữ - Lựa chọn thống kê theo từng loại hay không + Khi chọn thống kê theo từng loại thì báo cáo tổng hợp sẽ có dạng như sau: Lúc này chương trình sẽ thống kê trọng lượng thép sử dụng cho m ỗi loại đường kính thép, chiều dài của mỗi loại đường kính đó. + Khi không chọn thống kê theo từng loại thì báo cáo tổng hợp sẽ có dạng như sau: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 11
  12. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Lúc này chương trình sẽ thống kê khối lượng của 3 loại là: loại có đ ường kính ≤ 10; lo ại có đường kính ≤ 18 và loại có đường kính > 18. - Để xem tất cả các bảng thống kê trên màn hình đồ họa người dùng bấm ch ọn , khi đó cửa sổ đồ họa sẽ hiển thị tất cả các bảng thống kê mà người dùng đã lập như sau: - Khi người dùng chọn 1 bảng thống kê trong danh sách b ảng th ống kê thì b ảng đó s ẽ là bảng hiện hành. Mọi thao tác thêm, sửa, xóa cấu kiện sẽ có tác dụng cho bảng này. CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 12
  13. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP 2.2.1 Thêm, sửa hoặc xóa cấu kiện Để thêm, sửa hoặc xóa cấu kiện người dùng vào khung thao tác với cấu kiện như sau: Khung thao tác với cấu kiện trên khung nhìn tổng thể của chương trình Khung thao tác với cấu kiện Thêm cấu kiện Để thêm cấu kiện người dùng cần nhập: + Tên cấu kiện: Người dùng nhập tên của cấu kiện cần thêm tại ô Tên cấu kiện trong khung + Nhập số lượng của cấu kiện đó trong ô Số lượng Sau đó, người dùng bấm chọn để thêm cấu kiện đó vào bảng thống kê hiện hành, khi đó một hộp thoại Thêm cấu kiện sẽ xuất hiện như sau: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 13
  14. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Tại đây, chương trình sẽ cho người dùng 2 chế độ thêm: + Thêm cấu kiện mới hoàn toàn Khi chọn chế độ này, chương trình sẽ khởi tạo cấu ki ện m ới, chưa t ồn tại thanh thép nào cho cấu kiện đó như trên hình: + Thêm cấu kiện từ cấu kiện đã có Khi chọn chế độ này, người dùng sẽ được lựa chọn cấu kiện đã có sẵn trong các bảng thống kê của tệp, khi bấm tạo mới, chương trình sẽ lấy tất cả các thanh thép của cấu kiện cũ gán lại cho cấu kiện mới như hình: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 14
  15. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Sửa cấu kiện Để sửa cấu kiện, bạn chọn cấu kiện đó trong DS. Cấu kiện trên khung thao tác với cấu kiện. Sau đó, người dùng nhập các thông số mới cho c ấu kiện đó nh ư tên, số l ượng r ồi b ấm . Chương trình sẽ gán lại các thông số đó cho cấu kiện đã chọn. Xóa cấu kiện Để xóa cấu kiện, người dùng chọn cấu kiện đó trong DS. Cấu kiện trên khung thao tác với cấu kiện. Sau đó, người dùng bấm , chương trình sẽ tiến hành xóa cấu kiện đã chọn Chọn cấu kiện hiện hành Để chọn cấu kiện hiện hành, người dùng chọn tên cấu ki ện đó trong danh sách c ấu ki ện. Lúc này, cấu kiện đó sẽ được hiểu là cấu kiện được sử dụng của bảng thống kê hiện hành. M ọi thao tác thêm, sửa hay xóa thanh thép sau này sẽ chỉ có tác dụng đối với cấu kiện này. 2.2.1 Thêm, sửa hoặc xóa thanh thép Để thêm, sửa hoặc xóa thanh thép người dùng vào khung thao tác với cấu kiện như sau: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 15
  16. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Khung thao tác với thanh thép ở chế độ vẽ tất cả trên khung nhìn tổng thể của chương trình (*) Khung thao tác với thanh thép trên khung nhìn tổng thể của chương trình (**) CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 16
  17. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Khung thao tác với thanh thép Người dùng cần lưu ý, khi người dùng đang ở chế độ vẽ tất c ả nh ư hình (*) thì các ch ức năng thêm, chọn của khung thao tác với thanh thép sẽ bị vô hi ệu hóa, đ ể bật các ch ức năng này ng ười dùng cần đưa về chế độ thao tác với từng cấu kiện như hình (**) bằng cách: + Chọn bảng thống kê cần thao tác từ danh sách bảng thống kê như sau: + Chọn cấu kiện cần thao tác của bảng thống kê đó như sau: Thêm thanh thép cần thống kê Để thêm thanh thép cần thống kê, bạn cần nhập các thông số cho thanh thép mới như sau: + Số hiệu thanh: được tự động đánh tăng dần sau mỗi lần thêm song người dùng vẫn có thể sửa cho phù hợp với yêu cầu + Số thanh Người dùng có thể nhập trực tiếp số lượng thanh thép hoặc thông qua tính toán b ằng bảng tính hỗ trợ như sau của chương trình: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 17
  18. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP + Chiều dài đoạn nối Người dùng có thể chọn hoặc nhập chiều dài đoạn n ối trong khung này, m ặc đ ịnh ch ương trình sẽ để là 30xD (D: đường kính thanh thép) + Đường kính thanh + Lựa chọn kiểu thanh thép Người dùng cần lựa chọn kiểu thanh thép cần thêm vào trong khung lựa chọn như sau: Chương trình cung cấp cho người dùng rất nhiều kiểu thanh thép, m ỗi ki ểu thanh đ ược minh họa chi tiết bằng hình vẽ và các số liệu của kiểu đó đ ược v ẽ minh h ọa chi ti ết trên t ừng hình vẽ. Sau khi chọn xong kiểu thanh người dùng cần nhập thông số cho các thanh đó, m ỗi thanh s ẽ có các thông số riêng, và khi người dùng chọn kiểu thanh nào đó, các số li ệu c ủa ki ểu thanh đó s ẽ được liệt kê trên khung thao tác thanh như sau: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 18
  19. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Tại đây, người dùng nhập giá trị kích thước cho thanh đó, sau khi xong ng ười dùng b ấm để thêm thanh thép vào bảng thống kê cho cấu kiện đã chọn. Chọn thanh thép cần sửa hoặc xóa Để lựa chọn thanh thép để thực hiện các thao tác như sửa hoặc xóa người dùng cần làm như sau: + Đưa cửa sổ theo dõi về chế độ làm việc với một cấu kiện của bảng hiện hành, lúc này cửa sổ đồ họa sẽ có dạng tương tự như sau: + Bấm nút tại khung thao tác với thanh, khi đó biểu tượng chuột trên cửa sổ đồ họa sẽ thay đổi thành hình vuông như sau: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 19
  20. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM DTIP Bạn dùng chuột chọn thanh thép cần sửa trên cửa sổ đồ họa, lúc này thanh thép được chọn sẽ có dạng nét đứt như trên hình. Để hủy thao tác chọn bạn bấm phím Esc để thoát chức năng này. Sửa thanh thép Khi chọn xong, lúc này tại khung thao tác với thanh thép nút , nút sẽ được kích hoạt, đồng thời chương trình cũng sẽ hiển thị các thông số của thanh thép đã chọn tại khung này như hình: CÔNG TY CỔ PHẦN TIN HỌC VÀ VIỄN THÔNG DELTA Trang 20
