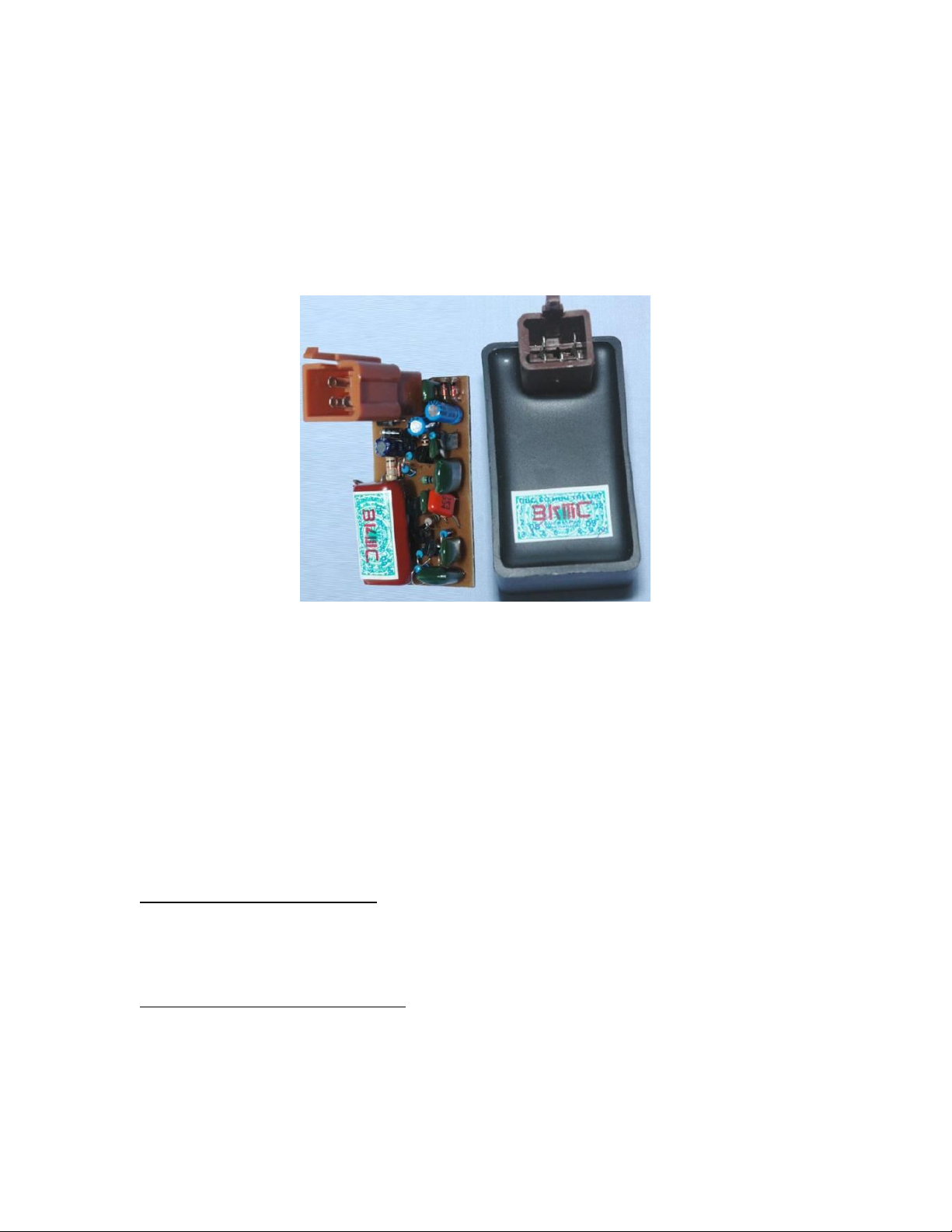

IC đánh lửa
IC đánh lửa thực hiện một cách chính xác sự ngắt dòng sơ cấp đi vào cuộn đánh
lửa, phù hợp với tín hiệu đánh lửa (IGT) do ECU động cơ phát ra.
Tín hiệu thời điểm đánh lửa (IGT)
Khi tín hiệu IGT chuyển từ ngắt sang đóng, IC đánh lửa bắt đầu cho dòng điện vào
cuộn sơ cấp.
+ Điều khiển dòng không đổi
Khi dòng sơ cấp đạt đến một trị số đã định, IC đánh lửa sẽ khống chế cường độ
cực đại bằng cách điều chỉnh dòng.
+ Điều khiển góc đóng tiếp điểm
Để điều chỉnh quãng thời gian (góc đóng) tồn tại của dòng sơ cấp; thời gian này
cần phải giảm xuống khi tốc độ của động cơ tăng lên (trong một số kiểu động cơ
gần đây, chức năng kiểm soát này được thực hiện thông qua tín hiệu IGT.)
Khi tín hiệu IGT chuyển từ đóng sang ngắt, IC đánh lửa sẽ ngắt dòng sơ cấp.
Vào thời điểm dòng sơ cấp bị ngắt, điện thế hàng trăm vôn được tạo ra trong cuôn
sơ cấp và hàng chục ngàn vôn được tạo ra trong cuộn thứ cấp, làm cho bugi phóng
tia lửa.
Tín hiệu IGT
IC đánh lửa thực hiện một cách chính xác sự ngắt dòng sơ cấp đi vào cuộn đánh
lửa, phù hợp với tín hiệu IGT do ECU động cơ phát ra. Sau đó, IC đánh lửa truyền
một tín hiệu khẳng định (IGF) cho ECU phù hợp với cường độ của dòng sơ cấp.
Tín hiệu khẳng định (IGF) được phát ra khi dòng sơ cấp đạt đến một trị số đã được
ấn định IF1.
Khi dòng sơ cấp vượt quá trị số qui định IF2 thì hệ thống sẽ xác định rằng lượng
dòng cần thiết đã chạy qua và cho phát tín hiệu IGF để trở về điện thế ban đầu.
(Dạng sóng của tín hiệu IGF thay đổi theo từng kiểu động cơ.)
Nếu ECU không nhận được tín hiệu IGF, nó sẽ quyết định rằng đã có sai sót trong
hệ thống đánh lửa. Để ngăn ngừa sự quá nhiệt, ECU sẽ cho ngừng phun nhiên liệu
và lưu giữ sự sai sót này trong chức năng chẩn đoán.
Tuy nhiên, ECU động cơ không thể phát hiện ra các sai sót trong mạch thứ cấp vì
nó chỉ kiểm soát mạch sơ cấp để nhận tín hiệu IGF.
Trong một số kiểu động cơ, tín hiệu IGF được xác định thông qua điện thế sơ cấp.
