CH NG I: K THU T HÀN THI CƯƠ Ỹ Ậ Ế
1. Các thi t b h ng d nế ị ướ ẫ
M hàn th ng, m hàn xung, hút thi c.ỏ ườ ỏ ế
1
Thi c, nh a thông, dây đ ng và các linh ki n đi n t .ế ự ồ ệ ệ ử
2. Các khái ni m c b nệ ơ ả
2.1 D ng c hànụ ụ : D ng c hàn th ng có tên g i là m hàn. Trong th c tụ ụ ườ ọ ỏ ự ế
có nhi u lo i m hàn khác nhau nh ng thông d ng h n c là m hànề ạ ỏ ư ụ ơ ả ỏ
th ng (m hàn nung nóng b ng đi n) và m hàn xung.ườ ỏ ằ ệ ỏ
2.1.1 M hàn th ngỏ ườ
C u t o:ấ ạ
2
Ph n chính c a m hàn th ng là b ph n gia nhi t. Trên m t ng s hìnhầ ủ ỏ ườ ộ ậ ệ ộ ố ứ
tr r ng, m t ngoài t o thành rãnh theo hình xo n c, trên rãnh ng i ta đ t dâyụ ỗ ặ ạ ắ ố ườ ặ
đi n tr nhi t, gi a ru t c a m t ng s là mà hàn b ng đ ng đ . Đ u dây raệ ở ệ ữ ộ ủ ộ ố ứ ằ ồ ỏ ầ
c a đi n tr nhi t đ c bao ph b i các vòng (khoen) s nh (ch u nhi t và cáchủ ệ ở ệ ượ ủ ở ứ ỏ ị ệ
đi n t t) xuyên qua c n hàn r i đ u và0 dây d n đi n đ d n đi n vào m hàn.ệ ố ầ ồ ấ ẫ ệ ể ẫ ệ ỏ

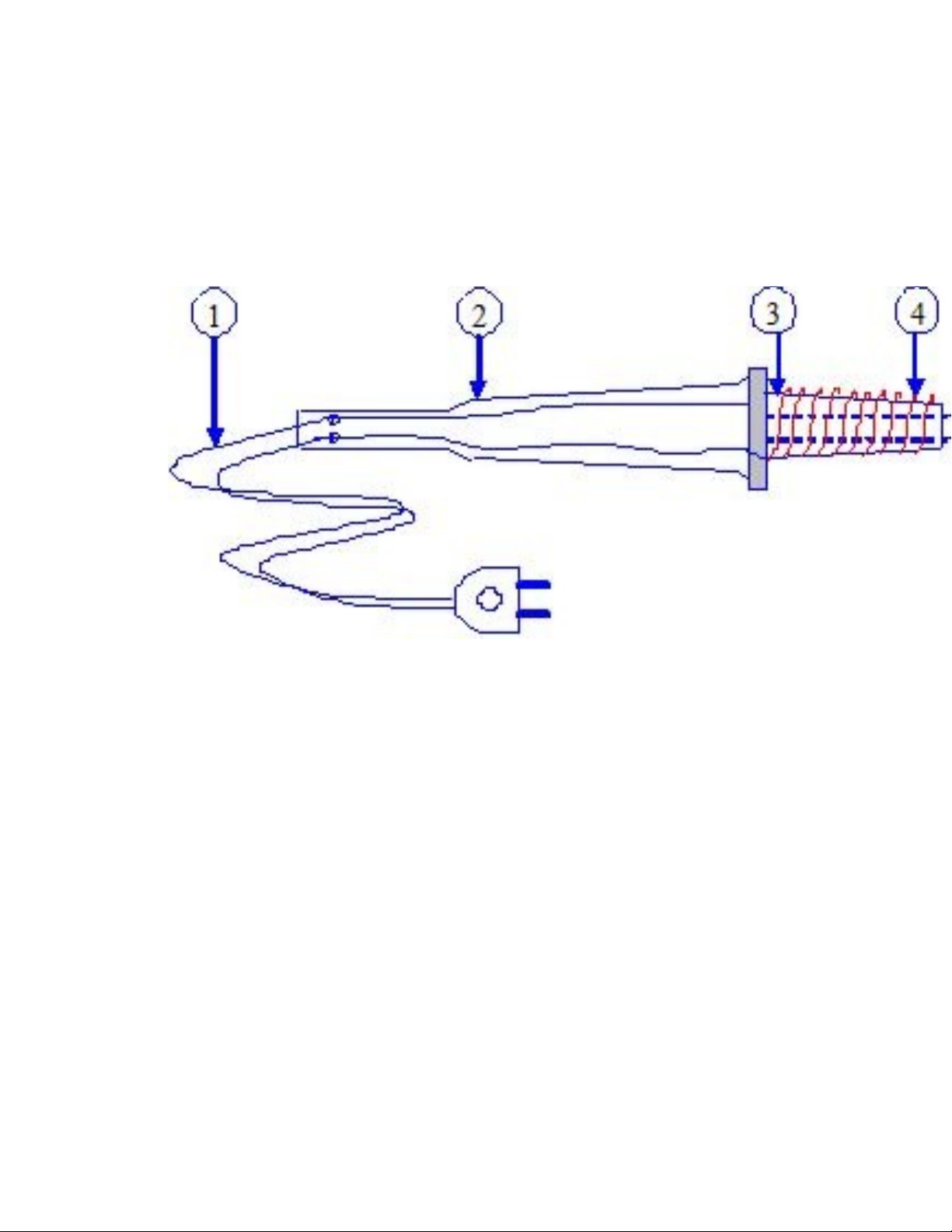

Khi m hàn đ c c p ngu n s xu t hi n dòng đi n ch y qua cu n dây đi n trỏ ượ ấ ồ ẽ ấ ệ ệ ạ ộ ệ ở
nhi t (1) cu n trên ng s (3), làm cho cu n dây (4) nóng d n sinh nhi t. Nhi tệ ố ố ứ ộ ầ ệ ệ
l ng này truy n qua ng s cách đi n sang đ u m hàn (5) (đ u mò hàn n mượ ề ố ứ ệ ầ ỏ ầ ằ
trong ng s và cu n dây). Đ u m hàn đ c làm b ng đ ng đ nên h p thố ứ ộ ầ ỏ ượ ằ ồ ỏ ấ ụ
nhi t. Nhi t l ng do m hàn to ra nógn h n nhi t đ nóng ch y c a thi c nênệ ệ ươ ỏ ả ơ ệ ộ ả ủ ế
khi ta đ a đ u m hàn vào thi c s làm cho thi c b nóng ch y. V y m hàn sinhư ầ ỏ ế ẽ ế ị ả ậ ỏ
nhi t.ệ
Đ c đi mặ ể
•u đi mƯ ể
-C u t o đ n gi nấ ạ ơ ả
-Giá thành th pấ
-Công su t t 25 W t i 100 W(tuỳ theo nhu c u s d ng) nênấ ừ ớ ầ ử ụ
đ c dùng r t ph bi nượ ấ ổ ế
3
•Nh c đi mượ ể
Th i gian h nhi t lâu t 7 đ n 15 phút nên ph i cung c p đi n su t trong th iờ ạ ệ ừ ế ả ấ ệ ố ờ
gian s d ng.ử ụ
2.1.2 M hàn xungỏ
-M hàn xung th ng đ c s d ng m ng đi n l i 110 Vỏ ườ ượ ử ụ ở ạ ệ ướ
hay 220 V.
-M hàn xung đ c ch t o g m nhi u lo i công su t khác nhau 45W,ỏ ượ ế ạ ồ ề ạ ấ
60W, 75W, 100W. Tuỳ theo đ i t ng hàn mà ta ch n lo i m hàn xung nào choố ượ ọ ạ ỏ
phù h p.ợ
C u t oấ ạ

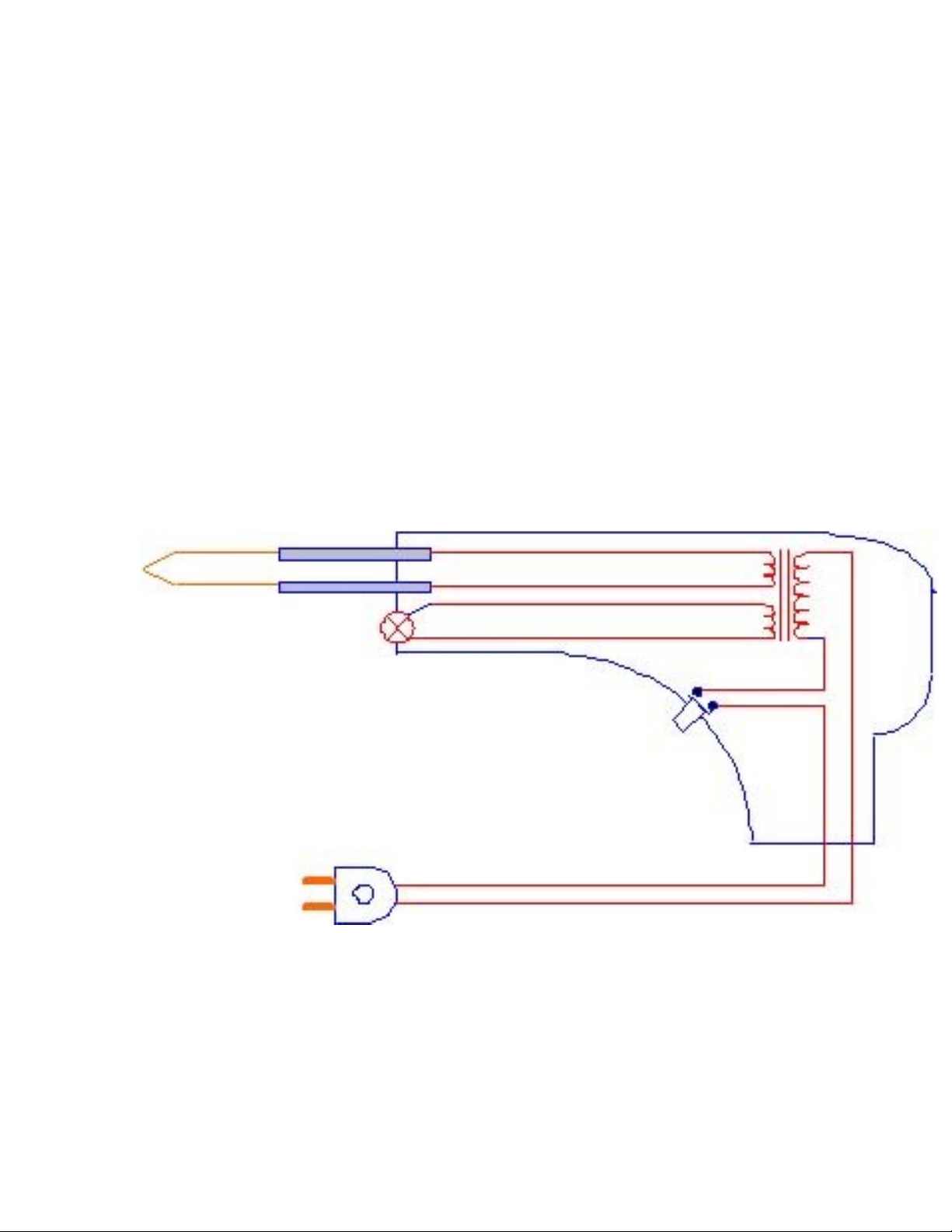

-B ph n t o nhi t cho m hàn xung chính là ph n dây d n làm mộ ậ ạ ệ ỏ ầ ẫ ỏ
hàn,dòng đi n làm nóng m hàn đ c l y t cu n th c p có hai cu n: cu nệ ỏ ượ ấ ừ ộ ứ ấ ộ ộ
chính c p dòng cho m hàn, cu n ph c p dòng cho đèn báo c a bi n áp hàn.ấ ỏ ộ ụ ấ ủ ế
4
Bi n áp hàn có cu n s c p n i ti p v i nút n (công t c ngu n) và dây d nế ộ ơ ấ ố ế ớ ấ ắ ồ ẫ
đi n cùng phích c m đ l y dòng đi n xoay chi u vào.ệ ắ ể ấ ệ ề
-Khi s d ng m hàn xung đ hàn thì dùng ngón tay n vào công t c đ n iử ụ ỏ ể ấ ắ ể ố
dòng đi n vào c p cho m hàn, khi hàn xong thì tr l i tr ng thái bình th ng,ệ ấ ỏ ả ạ ạ ườ
dòng đi n s b ng t.ệ ẽ ị ắ
Nguyên lý sinh nhi tệ

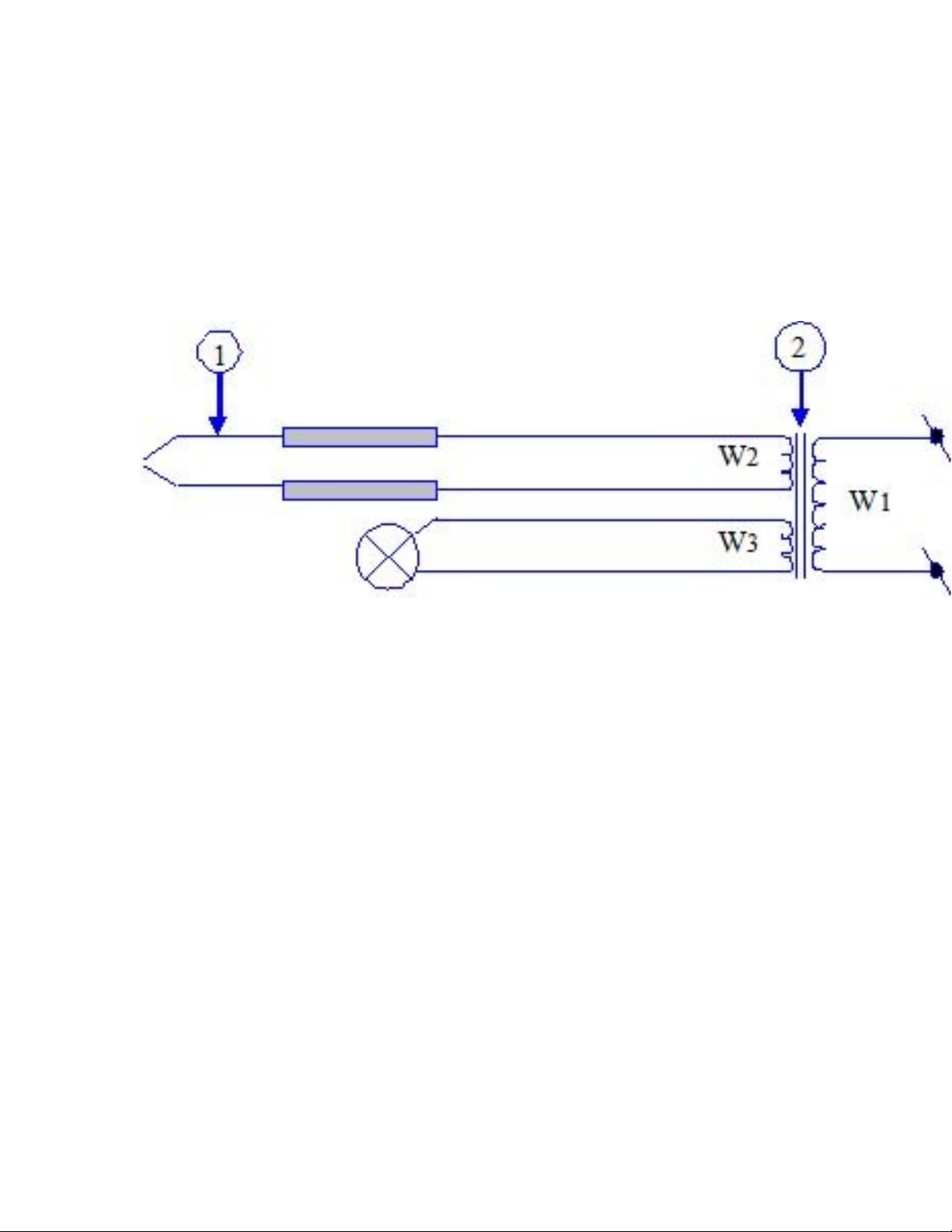

Khi c p ngu n cho m hàn, trong cu n dây s c p W1 c a bi n áp (2) cóấ ồ ỏ ộ ơ ấ ủ ế
dòng đi n ch y qua làm xu t hi n t tr ng bi n thiên. T tr ng bi n đ i nàyệ ạ ấ ệ ừ ườ ế ừ ườ ế ổ
s móc vòng sang cu n th c p W2 c a bi n áp (2). Lúc này trên cu n W2 xu tẽ ộ ứ ấ ủ ế ộ ấ
hi n s c đi n đ ng c m ng t cu n s c p W1. Khi đ u m hàn n i ch p haiệ ứ ệ ộ ả ứ ừ ộ ơ ấ ầ ỏ ố ậ
cu n dây W2 làm xu t hi n dòng đi n ch y qua m hàn. H n n a, khi chộ ấ ệ ệ ạ ỏ ơ ữ ế
t ong i ta đã tính toán và s d ng cu n dây W2 có đ ng kính to, ng c l iạ ườ ử ụ ộ ườ ượ ạ
khi đ u m hàn có đ ng kính nh h n nhi u l n do đó dòng đi n r t l n ch yầ ỏ ườ ỏ ơ ề ầ ệ ấ ớ ạ
t cu n W2 qua đ u m hàn s làm nóng m hàn.ừ ộ ầ ỏ ẽ ỏ
Đ c đi m ặ ể
•u đi m:Th i gian nhi t r t nhanh và ít t n hao đi nƯ ể ờ ệ ấ ổ ệ
năng.
5
