Phản ứng trên cho phép loại trừ được 70-80% NO chứa trong khí xả. Tuy nhiên, kĩ thuật này hiện nay chưa được áp dụng trên động cơ ô tô (thời gian tiếp xúc cần thiết lớn, độc tính của ammoniac...)

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Môi Trường - Khí Thải Động Cơ Đốt Trong phần 7

  1. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong Phản ứng trên cho phép loại trừ được 70-80% NO chứa trong khí xả. Tuy nhiên, kĩ thuật này hiện nay chưa được áp dụng trên động cơ ô tô (thời gian tiếp xúc cần thiết lớn, độc tính của ammoniac...) Các nghiên cứu mới đây được tiến hành theo hướng khử NO bằng hydrocarbure đã có mặt hay được cung cấp thêm vào trong khí xả. Phản ứng khử được viết như sau: NO + Hydrocarbure ----> N2 + CO2 + H2O Phản ứng trên thực tế xảy ra với tỉ lệ biến đổi từ 40-80% nhờ bộ xúc tác đồng phủ trên nền zéolithe hay platine phủ trên nền zéolithe. Tuy nhiên, điều kiện trong khí xả động cơ còn khác biệt nhiều so với điều kiện thí nghiệm tối ưu đối với phản ứng trên vì: - Nhiệt độ khí xả quá thấp (150-250°C so với điều kiện thí nghiệm 400-500°C). - Nồng độ hydrocarbure không đủ (thấp hơn điều kiện thí nghiệm từ 20-40 lần). Tuy điều kiện thực tế còn khác biệt nhiều so với điều kiện thí nghiệm nhưng phương pháp khử NOx bằng hydrocarbure có rất nhiều hứa hẹn. Hình 7.10 giới thiệu một vài kết quả được công bố trong những năm gần đây. Ngoài những khó khăn vừa nêu, trước khi đưa bộ xúc tác khử NOx bằng hydrocarbure vào ứng dụng trong công nghiệp, người ta cũng cần phải giải quyết một số vấn đề kĩ thuật khác chẳng hạn như khống chế phản ứng tạo N2O và kéo dài tính ổn định của bộ xúc tác theo thời gian. Trong thực tế, bộ xúc tác khử NOx ở động cơ Diesel không cần phải đạt tính năng cao như bộ xúc tác ba chức năng. Tỉ số biến đổi NOx chừng 30- 40% là có thể chấp nhận được. Cũng giống như các bộ xúc tác khác, việc xử dụng bộ xúc tác khử NOx trên đường xả động cơ Diesel cần phải đi kèm với việc sử dụng nhiên liệu không chứa lưu huỳnh. 7.3. Lọc hạt rắn Nhờ những thành tựu trong nghiên cứu hoàn thiện việc tổ chức quá trình cháy trong động cơ Diesel mà trong hai mươi năm qua, mức độ phát sinh hạt rắn của động cơ Diesel đã giảm đi rất nhiều. Mức độ phát sinh bồ hóng của động cơ Diesel lắp trên ô tô du lịch ở Châu Âu đã giảm từ 0,50 g/km xuống 0,08g/km, thỏa mãn tiêu chuẩn ô nhiễm năm 1996 của EU. Với tốc độ tiến bộ như hiện nay trong nghiên cứu quá trình cháy và nâng cao tính chất nhiên liệu, trong những năm tới đây, các thế hệ động cơ Diesel mới có thể thỏa mãn được tiêu chuẩn Euro 2000 (khoảng 0,05 g/km). Nghiên cứu hoàn thiện quá trình cháy có thể làm giảm nồng độ bồ hóng trong điều kiện cháy bình thường. Tránh tập trung nhiên liệu ở những vùng có nhiệt độ cao là điều kiện tiên quyết để hạn chế mức độ phát sinh bồ hóng. Tuy nhiên, trên các phương tiện vận tải động cơ thường xuyên tăng giảm tải trong khi vận hành và đó là nguyên nhân cơ bản phát sinh bồ hóng trong động cơ Diesel hiện đại. 117

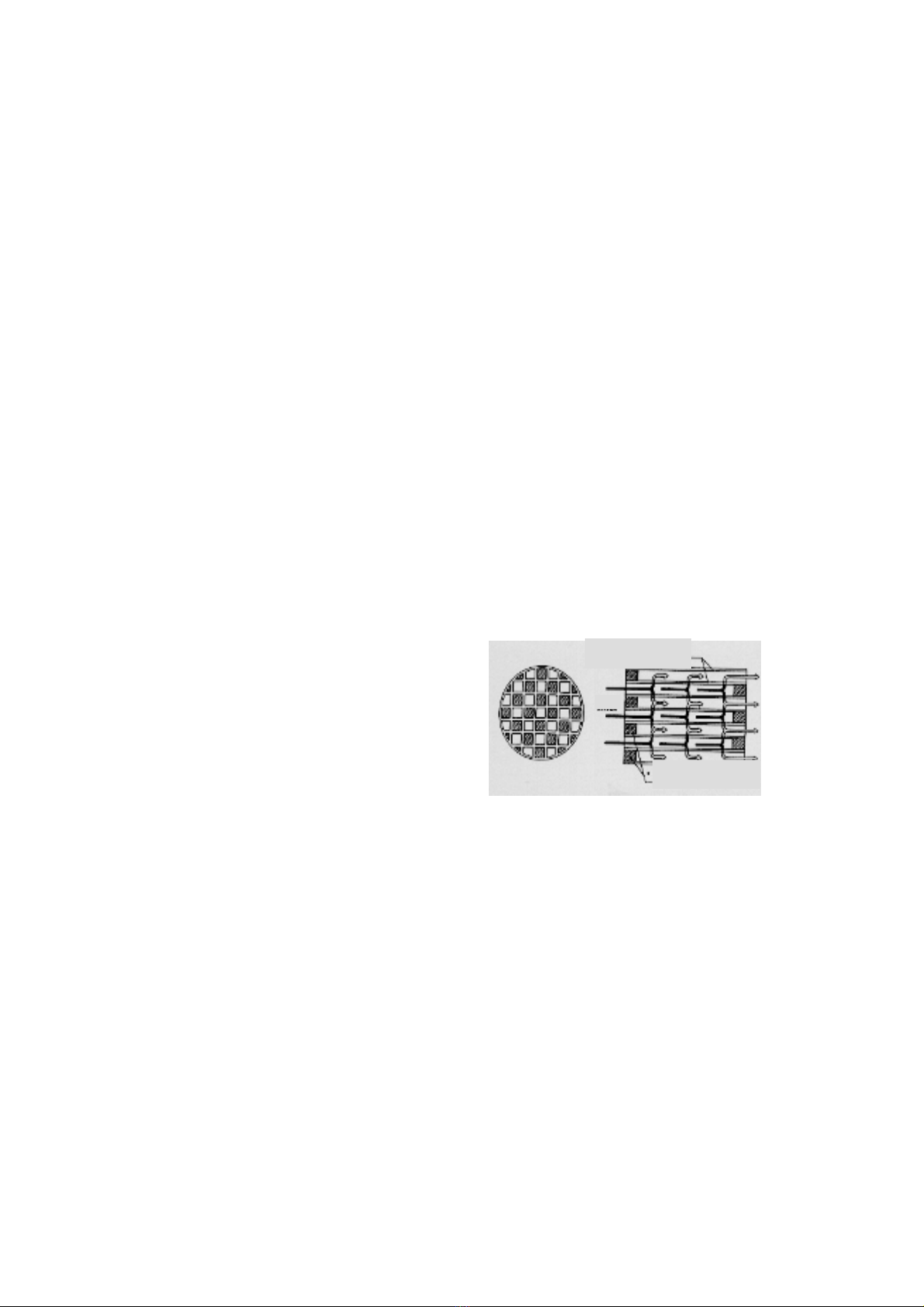

  2. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong Cải tiến hình dạng buồng cháy, thay đổi thành phần nhiên liệu, pha các chất phụ gia... có ít nhiều tác dụng làm giảm nồng độ bồ hóng trong khí xả. Giảm công suất động cơ cũng là cách giảm nồng độ bồ hóng nhưng công suất động cơ Diesel càng lớn thì hiệu quả kinh tế càng cao. Các nhà khoa học đã và đang ra sức tìm kiếm các giải pháp hoàn thiện quá trình cháy trong động cơ Diesel để giảm nồng độ bồ hóng trong khí xả đến mức thấp nhất. Tuy nhiên cho dù nồng độ bồ hóng trong khí xả Diesel giảm đi nhiều, nó vẫn luôn là mối quan tâm của các nhà khoa học vì bồ hóng rất dễ đi sâu vào phổi, bị giữ lại ở phế nang gây nhiều tác hại đối với cơ quan hô hấp. Người ta thấy rằng trong số những hạt bụi có mặt trong khí quyển thì những hạt có kích thước tương ứng với hạt bồ hóng bị giữ lại trong phổi dễ dàng nhất và tồn tại ở đó trong thời gian dài nhất. Chính vì lẽ đó, việc lọc bồ hóng trên đường xả của động cơ Diesel rất được quan tâm trong những năm gần đây cho dù kĩ thuật này còn phức tạp và tốn kém. Bồ hóng trong khí xả có kích thước rất bé. Đa số hạt bồ hóng (hơn 90% số hạt) có đường kính trung bình khoảng 1µm. Lọc hạt cỡ này rất khó vì nó sẽ gây tổn thất lớn trên đường thải. Hạt bồ hóng xốp, có khối lượng riêng trung bình khoảng 0,07g/cm3 nên lọc bị tắt rất nhanh. Làm sạch thường xuyên bồ hóng bám trên lõi lọc là điều kiện cần thiết để đảm bảo lọc hoạt động bình thường. Lọc bồ hóng tập trung giải quyết hai vấn đề cơ bản đó là lựa chọn kĩ thuật lọc và phương pháp tái sinh lọc. 7.3.1. Kĩ thuật lọc Thành xốp bồ hóng Có nhiều phương án lọc bồ hóng khác nhau nhưng nhìn chung chúng dựa trên cùng nguyên tắc là Nút gốm bẫy hạt bồ hóng. Hình 7.11 : Lõi lọc 1. Kĩ thuật lọc Hai mươi năm qua, nhiều công trình nghiên cứu về lọc bồ hóng đã được tiến hành nhưng chưa có một loại lọc nào được ứng dụng rộng rãi. Giá thành lọc vẫn còn cao, hệ thống lọc còn phức tạp và tuổi thọ của lọc thấp. Lọc chế tạo bằng vật liệu gốm đã được áp dụng từ năm 1981. Hiệu quả lọc của chúng rất cao (có thể đạt 90%), nhưng sự phát triển loại lọc này còn bị hạn chế do chưa tìm ra được một hệ thống tái sinh tin cậy với giá thành hạ. Thành lọc có bề dày 0,3mm, vật liệu có độ xốp 40÷50% với đường kính lỗ xốp trung bình 14µm. Lõi lọc được chế tạo thành dạng tổ ong và được làm kín ở một đầu xen kẽ nhau (hình 7.11). Khí xả vào đầu hở của lọc, khi qua các lỗ xốp của thành bồ hóng bị giữ lại. Trong lõi lọc hiện đại, dây điện trở được bố trí trong thành gốm để đốt bồ hóng trong quá trình tái sinh. Lọc bằng vật liệu gốm thường hay bị nứt hỏng do ứng suất nhiệt khi tái sinh và xung lực của dòng khí thải. 118

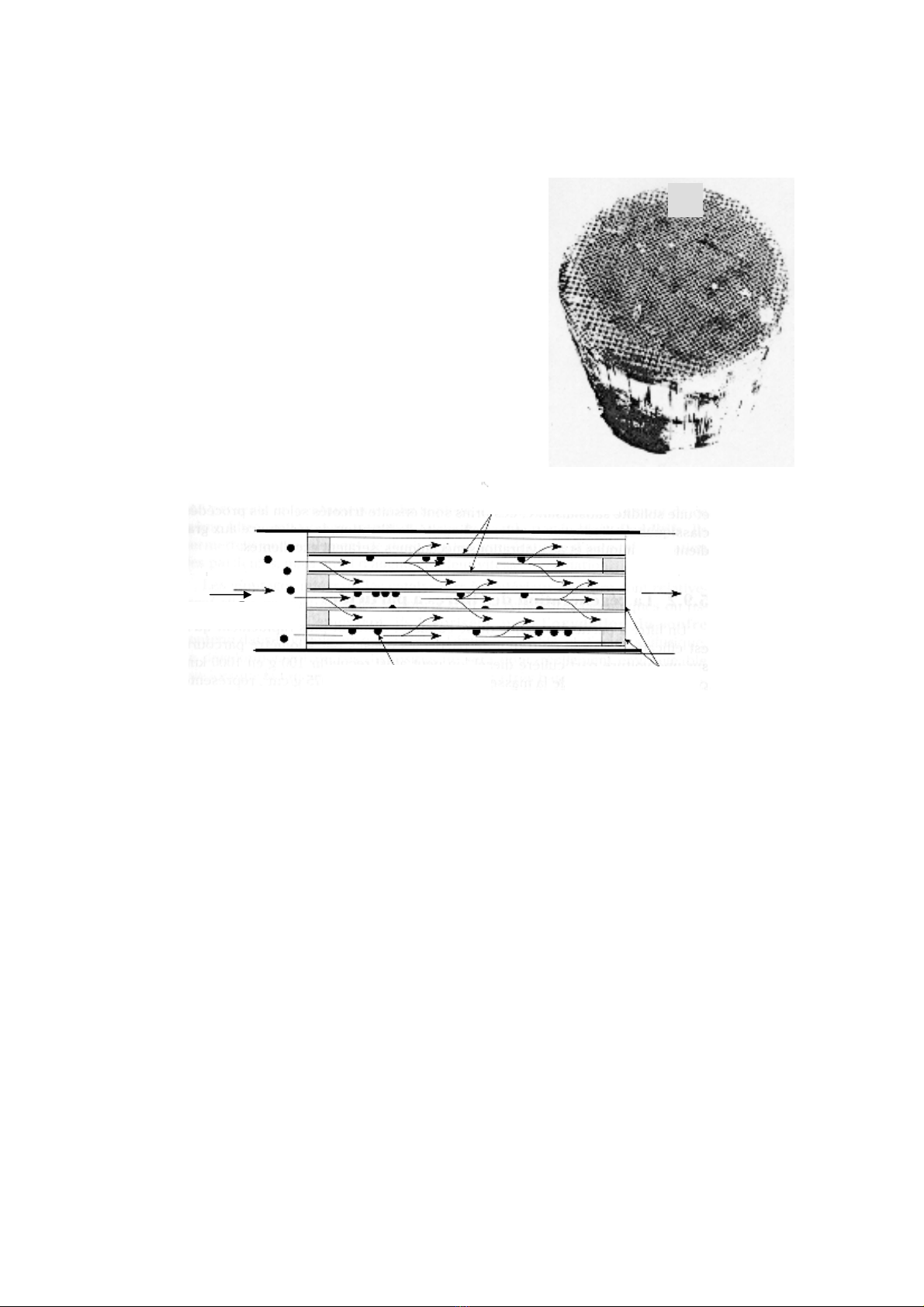

  3. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong Lọc gốm monolithe là dạng lọc được nghiên cứu và thử nghiệm nhiều nhất kể từ A khi đề ra giải pháp lọc bồ hóng. Lọc được cải tạo từ gộp của bộ xúc tác ba chức năng bằng cách làm kín xen kẽ đầu các rãnh thông sao cho khí thải buộc phải qua lớp xốp của thành gốm ngăn cách hai rãnh thông liền nhau (hình 7.12). Phương pháp lọc này gọi là phương pháp 'thổi qua tường' (wall flow). Hiệu quả của lọc rất cao (lớn hơn 90%) nhưng trở lực trên đường xả lớn và gradient nhiệt độ trong lõi lọc cao khi tái sinh lọc. Vật liệu gốm thường được sử dụng là cordiérite (2MgO,2Al2O3,5SiO2) hoặc carbure silic (SiC). Thành xốp B Khí xả Bồ hóng bị giữ lại Nút gốm Hình 7.12: Lõi lọc gốm Lọc sợi gốm được chế tạo từ sợi silic hay hỗn hợp oxyde nhôm và silic, được cuộn thành lớp dày khoảng 10-12mm quanh những ống bằng kim loại có đường kính 40mm. Khí xả di chuyển từ bên trong ống ra ngoài. Lớp sợi này tạo thành lưới lọc với đường kính trung bình của lỗ khoảng 10 micron. Dạng lọc này có ưu điểm là ít chịu ảnh hưởng của ứng suất nhiệt và cơ khí, hiệu quả lọc vừa phải (75-80%). Lọc lưới sợi gốm vừa mới được phát triển trong những năm gần đây nhưng có rất nhiều hứa hẹn. Những sợi gốm có đường kính chừng 10 micron được đan lại thành tấm (hình 7.13) mà dạng lỗ trống được tối ưu hóa để đảm bảo hiệu quả lọc cao nhất và độ cứng vững chấp nhận được. Các tấm này được dệt theo phương pháp cổ điển của công nghệ dệt. Hiệu quả lọc, độ chịu đựng gradient nhiệt và rung động cơ học của lõi lọc này rất tốt. 119

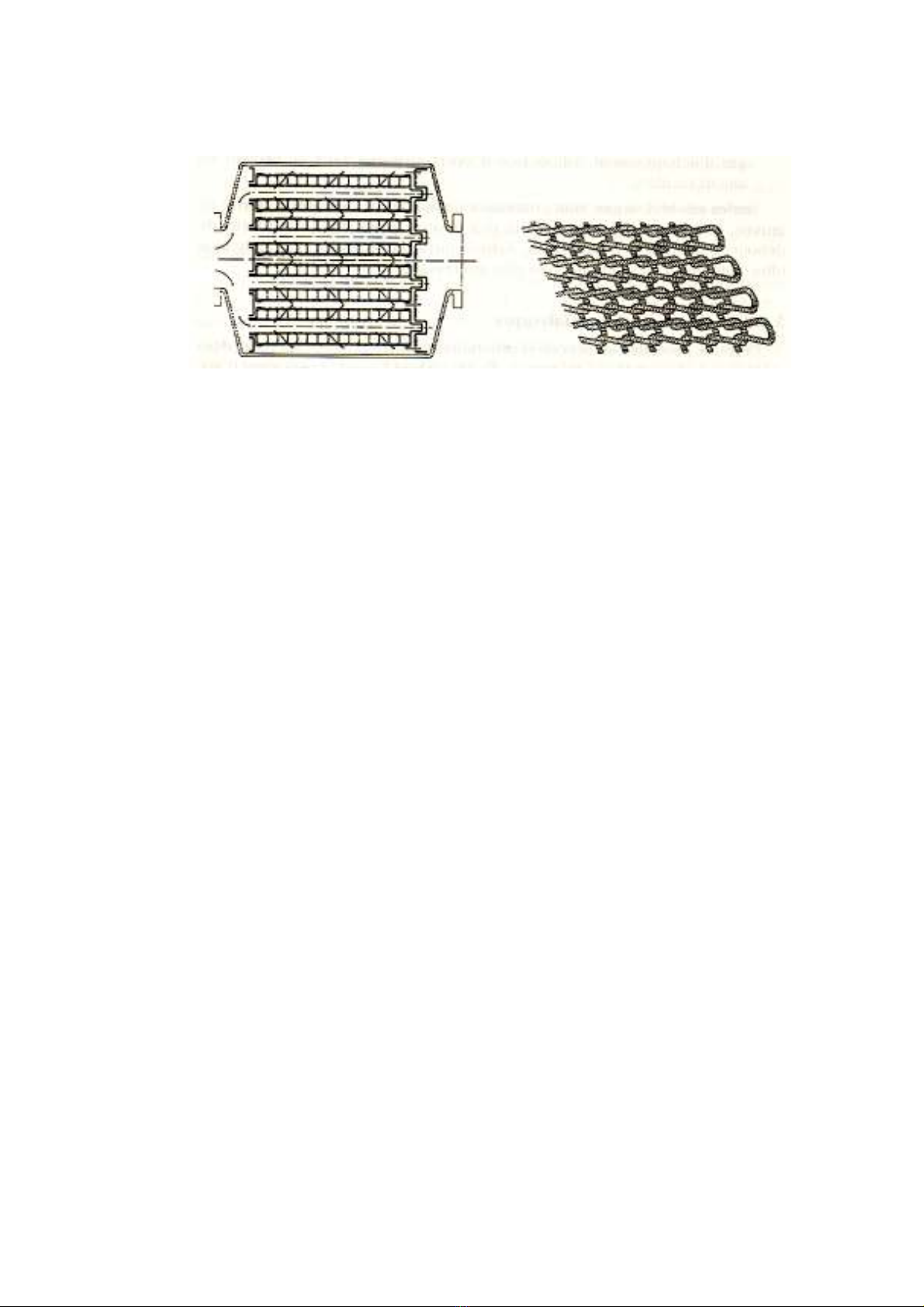

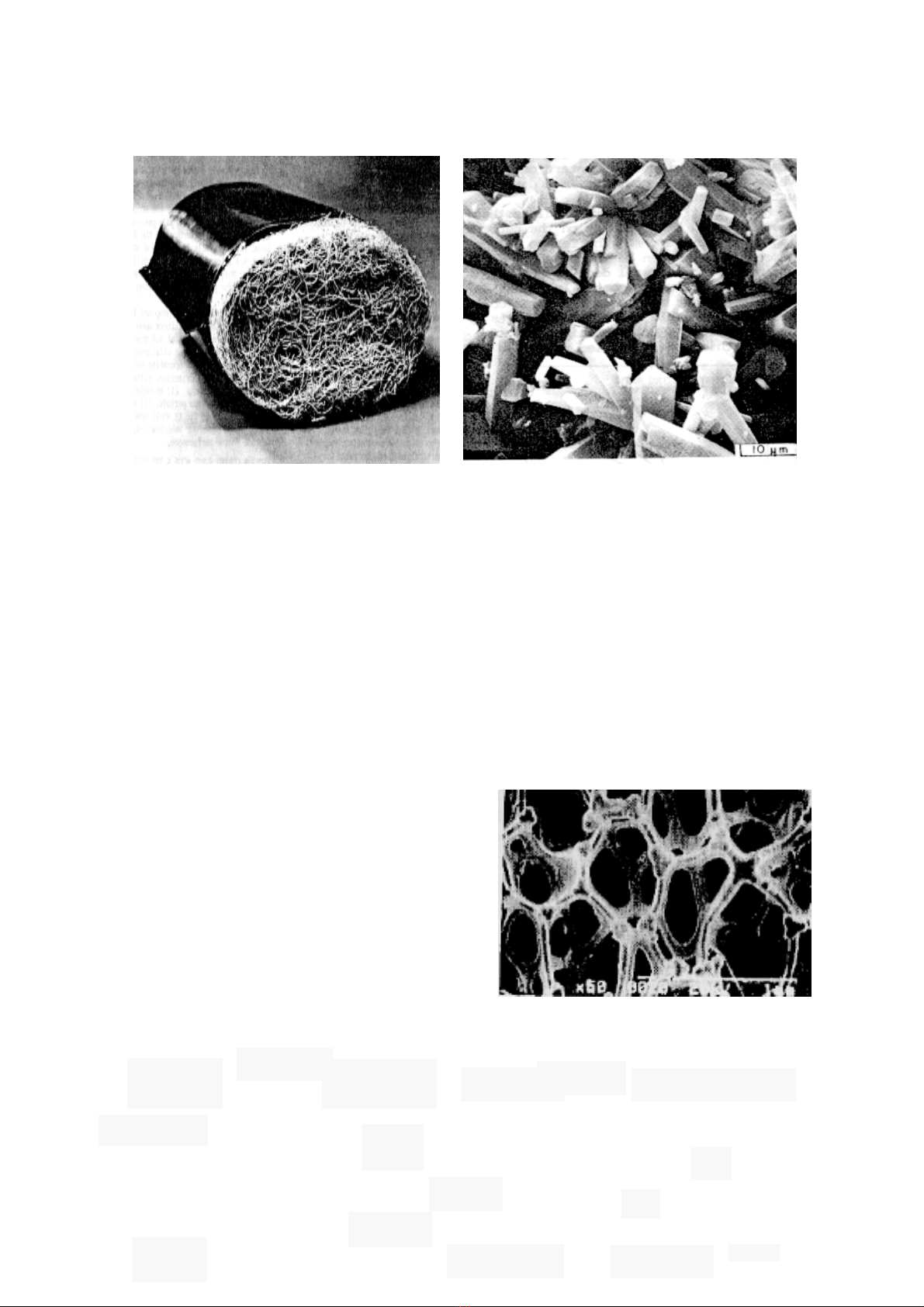

  4. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong Hình 7.13: Lõi lọc bằng lưới sợi gốm Lọc bằng sợi thép mạ nhôm có quy trình chế tạo đơn giản hơn. Nó có ưu điểm chịu được sự thay đổi nhiệt độ, rung động và xung lực của khí xả. Thể tích của lõi lọc và kích thước của sợi lọc được xác định theo lưu lượng khí xả và tổn thất áp suất cho phép. Sợi thép sau khi mạ nhôm có bề dày 0,2mm là tối ưu nhất (hình 7.14). Lõi lọc bằng kim loại xốp được áp dụng trong những năm gần đây. Kim loại xốp có tên gọi là Celmet, đó là hợp kim Ni-Cr-Al, có thể chịu đựng được nhiệt độ 700oC trong 300 giờ. Tổn thất áp suất chỉ bằng khoảng 1/10 so với lọc bằng vật liệu gốm thông thường. Lọc Celmet có đường kính lỗ xốp trung bình khoảng 500 µm (hình 7.15). Kích thước lỗ có thể điều chỉnh bằng cách gây biến dạng lõi lọc hay ghép chồng lên nhau nhiều tấm lọc đồng trục. Thường lõi lọc gồm hai lưới lọc hình trụ được bố trí đồng trục và giữa hai lõi lọc này người ta bố trí một điện trở để tái sinh lọc. Khí xả vào không gian giữa hai lưới và thoát qua các lỗ xốp của chúng. Bồ hóng bám trên thành lọc được đốt định kì bằng bức xạ của điện trở. Do không gian giữa hai lưới lọc nhỏ nên công suất điện tiêu tốn cho điện trở đốt cũng giảm. 120
  5. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong Hình 7.14: Lõi lọc bằng sợi thép mạ nhôm Lưới lọc tĩnh điện được áp dụng trong các thiết bị lọc bụi công nghiệp cũng có nhiều triển vọng được sử dụng trong các bộ lọc bồ hóng động cơ Diesel. Ưu điểm của loại lọc này là có thể kết hợp giữa nguyên lí lọc lưới cổ điển và lọc tĩnh điện. Nó gồm các lưới bằng thép không rỉ, cách điện và đặt xen kẽ nhau. Chúng được nối lần lượt các cực âm, dương của accu. Khi dòng khí thải đi qua lưới, những hạt bồ hóng kích thước lớn bị giữ lại và những hạt nhỏ thoát qua lọc nhưng bị nhiễm điện. Những hạt này sau đó bị giữ lại bằng lực hút tĩnh điện trên lưới lọc phía sau có điện thế trái dấu (hình 7.16a). Điện áp càng lớn, hiệu quả lọc càng cao (hình 7.16b). Lọc bằng cách ngưng tụ hơi nước để hấp thụ bồ hóng hiện cũng đang được nghiên cứu. Khí xả qua bộ lọc được làm lạnh đến dưới điểm ngưng tụ hơi nước (khoảng 50oC) bằng một lưới gồm những ống làm lạnh có đuờng kính bé. Khi dòng khí xả đi qua, hạt bồ hóng bị giữ lại trên bề mặt những giọt nước ngưng tụ. Nước và bồ hóng sau đó được chứa vào bình ngưng và định kì chúng được lấy ra để xử lí. Hình 7.15: Lọc celmet Bình điện Lưới nhiễm Lưới nhiễm Bồ hóng Lưới lọc Lưới nhiễm điện dương điện âm điện âm Cánh tản nhiệt Khí121 xả Khí sạch Khí xả Lọc bằng lưới Lọc tĩnh điện
  6. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong Hình 7.16a: Lọc tĩnh điện Hiệu quả lọc (%) 4 tầng Hình 7.16b: Ảnh hưởng của điện áp đến hiệu quả lọc tĩnh điện 2 tầng Thời gian hoạt động (phút) 7.3.2 Tái sinh lọc Như trên đã phân tích, trong quá trình sử dụng, lọc bị tắc rất nhanh nên phải tái sinh lọc để tránh tổn thất áp suất trên đường xả. Khi hiệu quả lọc càng cao thì lọc càng nhanh bị tắc. Lượng bồ hóng phát sinh trung bình đối với ô tô Diesel du lịch là 0,10g/km, do đó lọc phải giữ lại 100g bồ hóng trên quãng đường 1000km. Với khối lượng riêng bồ hóng ước chừng 0,075g/cm3, thì lượng bồ hóng vừa nêu chiếm một thể tích 1,3 lít. Đối với ô tô hạng nặng (xe tải, bus) thì khối lượng và thể tích bồ hóng phát sinh trên cùng quãng đường sẽ gấp 10 lần so với ô tô du lịch! Sự tích tụ bồ hóng trên lõi lọc gây trở lực trên đường xả và do đó làm giảm tính năng của động cơ (khi tổn thất áp suất bắt đầu vượt 100- 150 mbar). Các giải pháp thông thường là đốt, rung, rửa hay dùng dòng khí thổi ngược. Đốt bồ hóng là phương pháp được áp dụng rộng rãi nhất. Thực nghiệm cho thấy sự oxy hoá bồ hóng 122
  7. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong bắt đầu với tốc độ thấp ở 300°C và gia tốc ở 400°C trong không khí hay dòng khí có chứa 10% oxy. Bồ hóng bám trên lọc có thể bị đốt cháy hoàn toàn ở nhiệt độ 540°C với điều kiện có đủ oxy. Nhiệt độ tái sinh càng cao, thời gian đốt hoàn toàn bồ hóng càng giảm. Nhiệt độ cao của khí xả có thể tạo ra nhờ thay đổi chế độ làm việc của động cơ, tiết lưu trên đường nạp hay thêm những thiết bị phụ như bộ sấy điện trở, vòi đốt, đuốc xúc tác.... Phương pháp gia nhiệt khí thải bằng điện trở không mấy triển vọng vì đòi hỏi công suất điện lớn. Dùng vòi đốt bằng nhiên liệu Diesel trong đường xả hay đuốc xúc tác để gia nhiệt dường như có nhiều triển vọng nhất. Hình 7.17 giới thiệu bộ đốt bồ hóng để tái sinh lọc. Hệ thống này làm việc một cách tự động. Trở lực trên đường xả được đo liên tục và ghi vào bộ nhớ ECU. Khi p ≥ pmax, ECU khởi động vòi đốt. Nhiên liệu được phun bằng khí nén. Ngọn lửa được khơi mào bằng tia lửa điện xuất hiện giữa hai điện cực của bộ đánh lửa. ECU cắt nhiên liệu qua vòi đốt để kết thúc quá trình tái sinh khi áp suất trên đường xả nhỏ hơn một giá trị định trước. Nguyên lí của đuốc xúc tác là phun nhiên liệu hydrocarbure (lỏng hay khí) vào bộ xúc tác đặt trong đường xả. Sự toả nhiệt do oxy hóa lượng nhiên liệu này làm tăng nhiệt độ khí để oxy hóa bồ hóng. Hệ thống tái sinh kiểu đuốt xúc tác chỉ gồm một bộ tạo xúc tác đơn giản do đó giá thành hạ. Các nghiên cứu gần đây cho thấy một số oxyde kim loại có khả năng làm giảm nhiệt độ xúc tác bồ hóng xuống xấp xỉ nhiệt độ khí xả khi động cơ làm việc bình thường (350°C). Sự Oxy hoá graphite trên oxyde đồng chẳng hạn được biểu diễn bởi hai phản ứng sau: C + 2CuO → CO2 + 2Cu 2Cu + O2 → 2CuO Khí nén Khí xả động cơ Giảm áp Khí xả Buồng hỗn hợp Van phun Nhiên Bộ đánh lửa Bơm Böm N. liệu k.khí Nhiên liệu Hệ thống điều khiển Hình 7.17: Tái sinh lọc bằng đốt bồ hóng Ngoài ra, các chất hoạt tính xúc tác khác như Oxide Vanadium V2O5 , Oxyde Cobal Co3O4/ CoO, Oxyde Cerium CeO2, Oxy kẽm ZnO, Oxyde Nikel NiO... cũng có thể được dùng để chế tạo bộ xúc tác bồ hóng. Hình 7.18 giới thiệu hiệu quả xúc tác của các 123
  8. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong chất khác nhau đối với bồ hóng. Khi động cơ Diesel làm việc với tải trung bình, nhiệt độ khí xả có thể đạt đến giới hạn cần thiết cho quá trình xúc tác. Trong trường hợp động cơ làm việc ở chế độ tải thấp, cần gia nhiệt thêm cho khí thải nhưng năng lượng bổ sung thấp hơn nhiều so với các bộ tái sinh lọc khác. Bộ xúc tác còn có tác dụng đốt những hydrocarbure nặng mà những chất này có thể thoát ra ngoài nếu chỉ dùng lọc bồ hóng thông thường. Dựa vào tính chất xúc tác của một số hợp chất hóa học người ta cũng có thể đốt cháy lớp bồ hóng bám trên lõi lọc để tái sinh lọc. Chất xúc tác có thể được tráng trên thành lõi lọc hay phun ngay trước lọc. Nó cũng có thể được pha vào dầu Diesel dưới dạng các chất phụ gia. Những chất này không những cho phép làm giảm nhiệt độ tự cháy của bồ hóng mà còn làm tăng tốc độ oxy hóa. 100 80 Co3O4 CuO V2O5 60 NiO 40 20 700 400 100 500 200 600 300 Hình 7.18: Hiệu quả xúc tác bồ hóng Việc lắp đặt bộ xúc tác ngay trong lọc là tương đối hiệu quả nhất, nhất là trường hợp mà gộp lọc làm bằng sợi gốm hay sợi kim loại. Tuy nhiên, trong trường hợp đó nó cũng oxy hóa lưu huỳnh chứa trong nhiên liệu dẫn đến sự phát sinh SO3 và acide sulfuric làm giảm tuổi thọ của lọc. Vì vậy, bộ xúc tác này chỉ có lợi khi dầu Diesel chứa hàm lượng lưu huỳnh rất thấp. Một kĩ thuật tái sinh khác là phun hóa chất ngay trước lọc khi tiến hành quá trình tái sinh. Phần lớn các hóa chất này đều có hoạt tính xúc tác riêng, chúng kích hoạt những chất xúc tác đã chứa trong lọc hay làm gia tăng nhiệt độ tạo điều kiện thuận lợi cho bộ xúc tác hoạt động. Việc pha chất phụ gia vào dầu Diesel vừa có thể làm giảm bồ hóng ngay tại nguồn vừa tạo điều kiện thuận lợi để thực hiện quá trình tái sinh lọc bằng cách giảm nhiệt độ cháy của bồ hóng. Pha chất phụ gia vào nhiên liệu cho phép tái sinh lọc một cách liên tục, không cần tác động gì đến động cơ hoặc đến lọc. Hình 7.19 giới thiệu dao động của trở lực đường thải và nhiệt độ giữa đầu vào và đầu ra của lọc bồ hóng trong trường hợp dầu Diesel có pha chất phụ gia. 124
  9. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong Nhiệt độ khí (°C) Trở lực (bar) Nhiệt độ trước lọc Nhiệt độ sau lọc Trở lực Thời gian (phút) Hình 7.19: Sử dụng chất phụ gia và tái sinh lọc bồ hóng Bình điều hòa Máy nén Van điện từ Phần tử lọc Van Buồng không khí Khí xả Khoang chứa bò hóng Hình 7.20: Tái sinh lọc bằng cách phun ngược không khí Tái sinh lọc bằng phun ngược không khí cũng được các nhà chế tạo ô tô quan tâm. Trong trường hợp đó, lọc gồm 2 lõi được bố trí song song. Xung khí nén được thổi ngược và thay phiên nhau qua các lõi lọc để làm sạch lớp bồ hóng bám trên thành xốp. Bồ hóng tách ra khỏi lọc được chứa trong khoang bồ hóng và được đốt bằng điện trở. Hệ thống thổi khí ngược gồm 1 van điện từ, vòi phun khí, bình chứa khí và máy nén khí. Áp suất khí nén cần thiết khoảng 0,8MPa. Hệ thống làm việc một cách tự động (hình 7.20) nhờ hệ thống 125
  10. Chương 7: Các biện pháp kĩ thuật làm giảm mức độ gây ô nhiễm của động cơ đốt trong điều khiển van điện từ và các van tiết lưu trước và sau lọc. Quá trình tái sinh lọc có thể thực hiện thường xuyên hay định kì. 7.3.3 Viễn ảnh tương lai Lọc bồ hóng đã và đang được tiếp tục nghiên cứu nhằm làm giảm mức độ gây ô nhiễm của khí xả động cơ Diesel. Tuy nhiên kĩ thuật này có được áp dụng một cách rộng rãi trong tương lai hay không còn phụ thuộc vào những tiến bộ liên quan đến sự phát triển của lõi lọc, sự bố trí hệ thống lọc trên ô tô và sự phát triển của các chất phụ gia. Điểm cuối cùng này dường như quan trọng nhất. Trong bất kì trường hợp nào, việc sử dụng chất phụ gia trong nhiên liệu phải thỏa mãn tiêu chuẩn an toàn đối với sức khỏe con người. 126
  11. ĐỘNG CƠ SỬ DỤNG Chương 8 NHIÊN LIỆU KHÍ: MỘT GIẢI PHÁP LÀM GIẢM Ô NHIỄM MÔI TRƯỜNG Các giải pháp kĩ thuật cải thiện quá trình cháy và tăng cường xử lí trên đường xả như đã mô tả ở chương 7 chưa đủ để làm giảm một cách triệt để nồng độ các chất ô nhiễm trong khí thải động cơ đốt trong. Do đó, để nâng cao hiệu quả của việc chống ô nhiễm môi trường do phương tiện vận tải gây ra, chúng ta cần tác động đến nhiên liệu: nâng cao tính năng của nhiên liệu truyền thống hoặc sử dụng các loại nhiên liệu ‘sạch’. Sử dụng nguồn nhiên liệu khí để chạy động cơ ngoài việc đa dạng hóa nguồn năng lượng còn góp phần đáng kể vào việc giải quyết vần đề ô nhiễm môi trường do động cơ đốt trong gây ra. Phần 1: NHIÊN LIỆU KHÍ HÓA LỎNG LPG Nhiên liệu khí hóa lỏng (LPG: khí dầu mỏ hóa lỏng) thường thuộc nhóm hydrocarbure có 3 hay 4 nguyên tử C (C3-C4). Loại nhiên liệu này được phát triển và thương mại hóa từ những năm 1950. Mấy thập kỉ qua chúng được dùng chủ yếu cho công nghiệp và sinh nhiệt gia dụng. Việc nghiên cứu sử dụng chúng cho động cơ đốt trong trên phương tiện giao thông vận tải đã bắt đầu trong những năm gần đây. Tuy việc áp dụng loại nhiên liệu này trên ô tô cần những thiết bị cồng kềnh hơn nhiên liệu lỏng nhưng nó cho phép giảm được mức độ phát ô nhiễm và đó chính là điểm mà các nhà chế tạo ô tô quan tâm nhất hiện nay. 8.1. Trữ lượng LPG và thị trường tiêu thụ Là sản phẩm trung gian giữa khí thiên nhiên và dầu thô, nhiên liệu khí hóa lỏng có thể thu được từ công đoạn lọc dầu hoặc làm tinh khiết khí thiên nhiên. Vì vậy, nguồn gốc khí hóa lỏng phụ thuộc vào xuất xứ nhiên liệu. Nói chung trên thế giới có khoảng 40% LPG thu được từ quá trình lọc dầu thô. Sản lượng khí hóa lỏng trên thế giới năm 1995 là 130 triệu tấn, chiếm 2% tổng năng lượng tiêu thụ dưới các dạng khác nhau. Người ta dự kiến trong những năm đầu của thế kỉ 21, tổng sản lượng LPG trên thế giới sẽ đạt khoảng 200 triệu tấn/năm. Phần lớn lượng khí hóa lỏng thu được hiện nay được sử dụng làm nguồn chất đốt để sinh nhiệt gia dụng hay công nghiệp. Lượng khí hóa lỏng làm nhiên liệu cho ô tô đường trường hiện chỉ chiếm một tỉ lệ khiêm tốn: 1% ở Pháp, 3% ở Mỹ, 8% ở Nhật... (hình 8.1). Tuy nhiên ở một số nước có chính sách khuyến khích sử dụng LPG làm nhiên 128
  12. Chương 8: Động cơ sử dụng nhiên liệu khí: một giải pháp làm giảm ô nhiễm môi trường liệu cho ô tô nhằm mục đích giảm ô nhiễm môi trường thì tỉ lệ này rất đáng kể, chẳng hạn như Hà Lan, Ý (42%)... Các số liệu trên chưa kể những động cơ trên các ô tô chuyên dụng sử dụng LPG (chẳng hạn ô tô chạy trong sân bay, xe nâng chuyển, máy móc nông nghiệp...). Nhiên liệu (1%) Công nghiệp (15%) Nông nghiệp (17%) Gia dụng (67%) Pháp (tổng cộng 3Mt/năm) Nông nghiệp (14%) Gia dụng (20%) Nhiên liệu (42%) Công nghiệp (24%) Hà Lan (tổng cộng 3,4 Mt/năm) Hình 8.1: Tỉ lệ tiêu thụ LPG ở vài nước tiêu biểu Sự phát triển ô tô dùng Hàn Quốc 7,6% LPG phụ thuộc vào chủ trương của Nhật 0,7% mỗi quốc gia, đặc biệt là phụ thuộc Mĩ 0,4% vào chính sách bảo vệ môi trường Pháp 0,1% (hình 8.2). Sự khuyến khích sử 4,4% Ý dụng ô tô LPG thể hiện qua chính Hà Lan 8,7% sách thuế ưu đãi của mỗi quốc gia đối với loại nhiên liệu này. Hình 8.2: Tỉ lệ ô tô sử dụng LPG Ở một số nước Châu Á, Hàn Quốc và Nhật Bản chẳng hạn, để giảm ô nhiễm môi trường đô thị, chính phủ các nước này khuyến khích, tiến tới bắt buộc taxi phải dùng nhiên liệu khí hóa lỏng. Hiện nay toàn bộ taxi Hàn Quốc đều dùng loại nhiên liệu này. 129
  13. Chương 8: Động cơ sử dụng nhiên liệu khí: một giải pháp làm giảm ô nhiễm môi trường n-Penten 0% 0,03% Isopentane 0% 0,06% Buta-1,3-diène 0% LPG California (Z)-but-2-ène LPG Pháp 0% 1,8% (E)-but-2-ène 0% 2,7% Isobutene+but-1-ène 0% n-Butane 6,1% 0,03% Isobutane 28,3% 0,3% Propane 19,6% Propylène 91,3% 31,8% Ethane 1,1% 9,1% Méthane 6,6% 0,4% 0,6% 0% Hình 8.3: Thành phần LPG tiêu biểu 8.2. Đặc tính nhiên liệu khí hóa lỏng 8.2.1. Thành phần hóa học Theo tiêu chuẩn Châu Âu, nhiên liệu khí hóa lỏng phải có từ 19 đến 50% hydrocabure C3 (propane và propylène). Ở Châu Á, thành phần nhiên liệu khí hóa lỏng khá ổn định, chứa chủ yếu là hydrocarbure C4, chẳng hạn như ở Hàn Quốc chỉ có butane là khí hóa lỏng được sử dụng chính thức. Ngược lại ở Mĩ thì chỉ có hydrocarbure C3 được sử dụng. Hình 8.3 so sánh thành phần nhiên liệu khí hóa lỏng của Pháp và Mĩ. Cũng cần nhấn mạnh thêm rằng nhiên liệu khí hóa lỏng chứa rất ít lưu huỳnh. Thường nó chỉ chứa từ 40 ÷ 60ppm, thấp hơn rất nhiều so với tiêu chuẩn Cộng đồng Châu Âu (200ppm). Do đó, động cơ dùng LPG phát rất ít các chất ô nhiễm gốc lưu huỳnh và hiệu quả của bộ lọc xúc tác được cải thiện. 8.2.2. Lí tính 130
  14. Chương 8: Động cơ sử dụng nhiên liệu khí: một giải pháp làm giảm ô nhiễm môi trường Nhiên liệu khí hóa lỏng có nhiệt trị riêng theo khối lượng (PCIm) cao, cao hơn cả xăng hay dầu diesel (bảng 8.1). Tuy nhiên do khối lượng riêng của nó thấp, nhiệt trị riêng theo thể tích (PCI) thấp hơn nhiên liệu lỏng. Bảng 8.1: So sánh LPG và các loại nhiên liệu cổ điển Thông số đặc trưng Eurosuper Diesel Propane Butane LPG thương thương mại mại Khối lượng riêng (kg/dm3) 0,725- 0,820- 0,51 0,58 0,51-0,58 0.780 0,860 Nhiệt trị thấp PCI - theo khối lượng (MJ/kg) 42,7 42,6 46,0 45,6 45,8 - theo thể tích (MJ/dm3) 32,0 35,8 23,5 26,4 25,0 8.2.3. Chỉ số Octane Nhiên liệu khí hóa lỏng được đặc trưng bởi chỉ số octane nghiên cứu (RON) cao, có thể dễ dàng đạt đến 98. Bảng 8.2 giới thiệu RON của các loại khí khác nhau. Chỉ số octane động cơ (MON) của LPG cũng cao hơn xăng. Bảng 8.2: Chỉ số octane của một số chất Chất RON MON Propane >100 100 Propène 102 85 n-Butane 95 92 Isobutane >100 99 But-1-ène (98) 80 But-2-ène 100 83 8.3. Sử dụng LPG trên ô tô Có hai dạng động cơ sử dụng nhiên liệu khí hóa lỏng hiện nay. Dạng thứ nhất nguyên thủy là động cơ xăng, được lắp đặt thêm hệ thống cung cấp nhiên liệu đặc biệt để làm việc với LPG. Dạng thứ hai là động cơ đánh lửa cưỡng bức được thiết kế để dùng nhiên liệu LPG. Trong cả hai trường hợp, nguyên lí cũng như kết cấu của hệ thống cung cấp nhiên liệu cho ô tô có những đặc điểm giống nhau. Phần sau đây sẽ trình bày những cải tạo kĩ thuật khi chuyển động cơ đánh lửa cưỡng bức dùng nhiên liệu lỏng sang dùng nhiên liệu khí. 8.3.1. Cải tạo hệ thống đánh lửa 131
  15. Chương 8: Động cơ sử dụng nhiên liệu khí: một giải pháp làm giảm ô nhiễm môi trường Có hai dạng đánh lửa, mỗi dạng có những ưu nhược điểm riêng. 8.3.1.1. Đánh lửa bằng tia lửa điện Dạng đánh lửa này được áp dụng cho động cơ ô tô và động cơ công nghiệp có công suất trung bình. Bougie gồm cực trung tâm và một hay bốn cực chung quanh nối liền với thân máy. Khoảng cách giữa các điện cực được chỉnh cẩn thận (thường là 0,3 đến 0,4mm tùy theo loại bougie) sao cho đảm bảo được hiệu quả đánh lửa cao nhất. Đối với động cơ ga dùng cho ô tô, hệ thống đánh lửa giống như hệ thống đánh lửa của động cơ xăng nguyên thủy. 8.3.1.2. Đánh lửa bằng cách phun nhiên liệu mồi Đánh lửa được thực hiện bằng sự tự cháy của một lượng nhỏ nhiên liệu lỏng phun trước khi piston đến ĐCT. Nguyên tắc này giống như ở động cơ Diesel, chỉ có khác là việc điều chỉnh công suất được thực hiện bằng cách điều chỉnh thể tích khí ga nạp vào xi lanh còn lượng nhiên liệu lỏng phun mồi vẫn giữ cố định. Người ta gọi loại động cơ này là Diesel-ga hay lưỡng nhiên liệu (Dual-fioul). Phương pháp này chỉ được áp dụng cho động cơ công nghiệp công suất lớn (lớn hơn 1000kW). Các hạt nhiên liệu lỏng phun vào buồng cháy sẽ tự bốc cháy và tạo ra chừng ấy điểm đánh lửa trong hỗn hợp nhiên liệu-không khí. So với hệ thống đánh lửa cổ điển dùng tia lửa điện, người ta thấy hệ thống đánh lửa kiểu này hiệu quả hơn nhiều vì năng lượng do nó tỏa ra cao gấp nghìn lần so với hệ thống đánh lửa bằng tia lửa điện truyền thống và nó hầu như không phụ thuộc vào sự phân bố hỗn hợp trong buồng cháy. Trong trường hợp đó, sự gia tăng áp suất diễn ra nhanh chóng hơn và hiệu suất động cơ được cải thiện đáng kể. Phân tích đường cong áp suất cho thấy ở chế độ làm việc ổn định, sự gia tăng áp suất của loại động cơ này tương tự động cơ Diesel. Lượng nhiên liệu phun mồi rất nhỏ, nhỏ hơn cả lượng nhiên liệu cần thiết để duy trì chế độ không tải của động cơ Diesel. Vòi phun vì vậy không được làm mát đầy đủ nên cần phải lưu ý hiện tượng kẹt kim phun. Tỉ số nén của động cơ lưỡng nhiên liệu cũng được lựa chọn vừa đủ để đảm bảo nhiên liệu phun mồi tự bốc cháy nhưng không làm tự cháy hỗn hợp ga-không khí để tránh hiện tượng cháy kích nổ. Tỉ số nén thông thường là 13 đối với động cơ có đường kính xi lanh D=150mm; 11,5 đối với động cơ có D=250mm và 10,5 đối với động cơ có D=500mm. 8.3.1.3. So sánh hai phương pháp đánh lửa 132
  16. Chương 8: Động cơ sử dụng nhiên liệu khí: một giải pháp làm giảm ô nhiễm môi trường Ưu điểm của phương pháp lưỡng nhiên liệu là: - Độ tin cậy khi đánh lửa cao, hiệu quả đánh lửa kéo dài và có thể đánh lửa với bất kỳ độ đậm đặc nào của hỗn hợp với điều kiện là mức độ rối của hỗn hợp ga-không khí đủ lớn. - Dễ dàng chuyển đổi sang lại động cơ Diesel khi có sự cố hệ thống ga. - Hiệu suất nhiệt động học cao. Nhược điểm của phương pháp lưỡng nhiên liệu là tỉ số nén cao làm hạn chế công suất cực đại theo tính chất nhiên liệu khí, trong khi đó việc đánh lửa bằng tia lửa điện cho phép lựa chọn tỉ số nén tối ưu cho từng loại ga sử dụng. Tuy nhiên việc giảm tỉ số nén sẽ dẫn tới việc giảm hiệu suất nhiệt của động cơ. 8.3.2. Hệ thống cung cấp nhiên liệu Cho đến nay, hệ thống phun nhiên liệu khí vào đường nạp nhờ độ chân không tại họng Venturi được dùng phổ biến nhất. Tuy nhiên, những hệ thống phun nhiên liệu mới đang được nghiên cứu áp dụng thể hiện nhiều ưu điểm hơn, đặc biệt là hệ thống phun nhiên liệu ở dạng khí hóa lỏng ngay trước soupape nạp. Hệ thống này có ưu điểm là ngăn chặn sự bốc cháy của hỗn hợp trên đường nạp, hiệu suất của động cơ được nâng cao và mức độ phát ô nhiễm giảm đi rõ rệt. LPG có thể cung cấp cho động cơ ở dạng khí hay dạng lỏng. Ưu điểm của việc sử dụng GPL dưới dạng khí là sự đồng nhất hoàn hảo của hỗn hợp ga-không khí và tránh hiện tượng ướt thành đường nạp bởi nhiên liệu lỏng, hiện tượng này rất nhạy cảm khi động cơ khởi động và khi động cơ làm việc ở chế độ chuyển tiếp. Điều này cho phép làm giảm được mức độ phát sinh ô nhiễm (từ 30 đến 80% so với động cơ xăng nguyên thủy). Nhược điểm của việc cung cấp dạng này là quá trình điều khiển dài và sự cung cấp ga liên tục làm hạn chế khả năng khống chế tỉ lệ không khí/ga, đặc biệt là giai đoạn quá độ của động cơ. Cũng cần nhấn mạnh thêm rằng công suất động cơ giảm đi khoảng từ 5 đến 8% do tổn thất lượng không khí nạp do khí ga chiếm chỗ. Hệ thống cung cấp LPG bằng cách phun ở dạng lỏng cho phép sử dụng ưu thế của LPG để hạn chế những nhược điểm trên đây. Ưu điểm của việc phun LPG lỏng là tạo khả năng kiểm soát được độ đậm đặc ở mỗi lần phun với thời gian rất ngắn vì vậy có thể áp dụng các biện pháp hữu hiệu nhằm giới hạn mức độ phát ô nhiễm khi động cơ làm việc ở chế độ quá độ. Sự bốc hơi LPG làm giảm đáng kể nhiệt độ khí nạp do đó làm tăng hệ số nạp của động cơ. Mặt khác, màng nhiên liệu lỏng bám trên đường nạp không đáng kể gì so với khi động cơ làm việc với xăng. Điều này thuận lợi cho việc làm giảm mức độ phát sinh HC. Tuy nhiên việc sử dụng vòi phun thay vì bộ chế hòa khí do làm giảm thời gian tạo hỗn hợp và mật độ nhiên liệu cung cấp dẫn đến sự không đồng nhất của hỗn hợp và do đó có nguy cơ làm tăng nồng độ CO trong khí xả. 133
  17. Chương 8: Động cơ sử dụng nhiên liệu khí: một giải pháp làm giảm ô nhiễm môi trường 8.3.2.1. Bộ chế hòa khí Có nhiều dạng bộ chế hòa khí dựa trên nguyên tắc ống Venturi. Sau đây chúng ta sẽ nghiên cứu một số dạng chính. 1. Bộ chế hòa khí dạng màng Hình 8.4 thể hiện sơ đồ mặt cắt của một bộ chế hòa khí dạng màng. Khi dừng động cơ, van C đóng đồng thời đường vào không khí và ga dưới tác dụng của lò xo R. Màng M chịu áp suất của khí nạp ở một bên còn bên kia, chịu áp suất sau họng venturi được truyền qua nhờ bốn lỗ F. Khi lưu lượng không khí tăng dần, van xa dần khỏi đế, tạo ra một tiết diện lưu thông cho bởi lõi định dạng O. Biên dạng của lõi này được xác định theo nhiệt trị của nhiên liệu. Bộ phận này cho phép đạt được hỗn hợp có thành phần không đổi trong toàn bộ phạm vi hoạt động của động cơ. Sự điều chỉnh tinh được thực hiện nhờ tác động vào hai bộ phận sau: - Bộ giãn nở trên đường ga cho phép điều chỉnh áp suất ga-không khí và tác động lên độ đậm đặc của hỗn hợp chủ yếu ở chế độ tải thấp. - Bướm V tạo ra một tổn thất áp suất thay đổi và tác động chủ yếu khi công suất động cơ đạt cực đại. Ga Không Hình 8.4 : Bộ chế hòa khí dạng màng 2. Bộ chế hòa khí dạng van modul hóa Hình 8.5 biểu diễn mặt cắt của bộ chế hòa khí kiểu van modul hóa. Khí ga được hút vào phía sau bướm sau khi modul hóa lưu lượng nhờ một bộ định lượng. Khi sử dụng hệ thống này trên các động cơ khác nhau chỉ cấn thay đổi bộ định lượng và gicleur tiêu chuẩn. Hệ thống này cho phép động cơ làm việc lưỡng nhiên liệu xăng và ga, bộ chế hòa khí xăng được lắp phía trước họng ga. Không Vb: Vít chống xoay 134 Ga
