TÀI LIỆU HƯỚNG DẪN MÔN HỌC CƠ HỌC KẾT CẤU
Mục tiêu:
+Nhận diện được một số liên kết cơ bản và phản lực tương ứng.
+ Tìm được phản lực của một số hệ phẳng cơ bản.
+Nắm vững việc xác định chiều của phản lực.
Nhắc nhở thân thiện:
+Đọc chậm từng bước và xem kĩ hình vẽ để nắm vững cách làm.
+Mọi thắc mắc xin vui lòng liên hệ:
Email: ceac.xdbk@gmail.com
Fanpage: Học thuật Xây dựng Bách Khoa (facebook.com/hocthuatxaydung)
Group: Diễn đàn Cơ sở ngành Xây Dựng (facebook.com/groups/thogiaichuyennghiep)
CEAC – Học thuật Xây dựng Bách Khoa 3
Liên kết Sơ đồ tính Phản lực

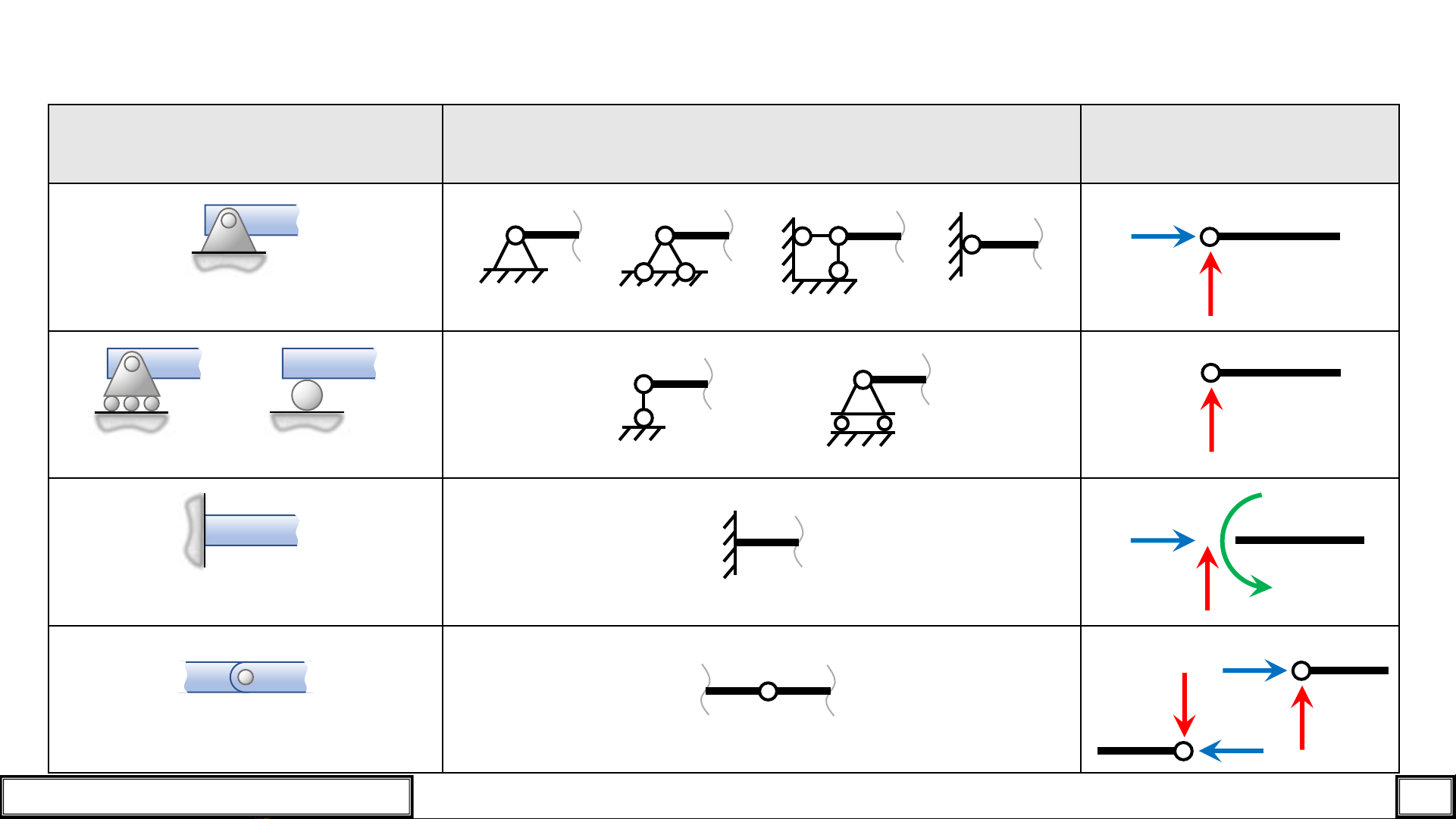

Một số liên kết đơn giản:
V
H
V
V
H
M
V
H
V
H
Gối cố định (External pin)
Gối di động (Roller)
Ngàm (Fixed support)
Khớp nội liên kết (Internal pin)
CEAC – Học thuật Xây dựng Bách Khoa 4
qL q
A
7
2qL2
L L L L
B
Vấn đề 1:

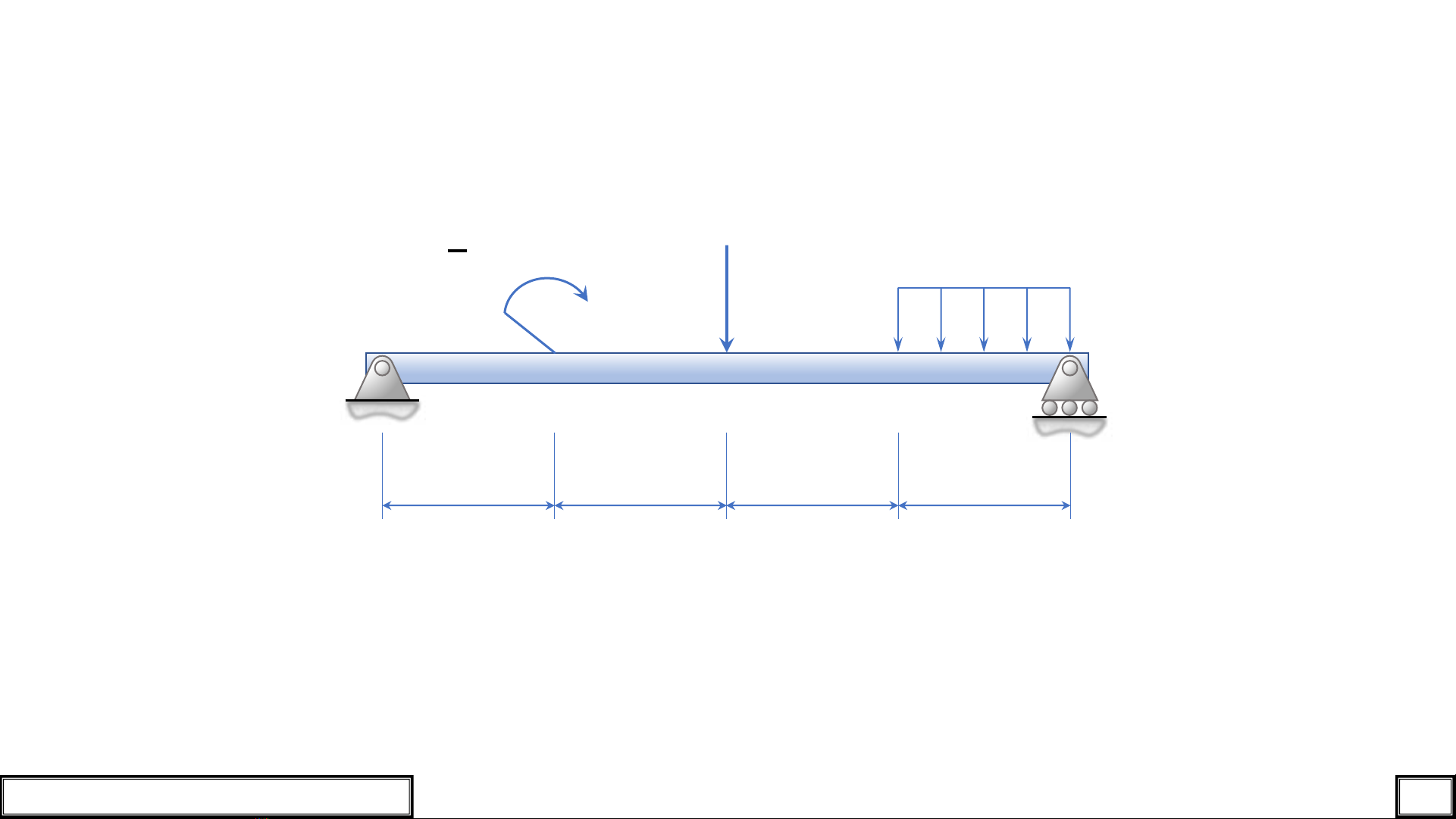

Cho dầm đơn giản AB chịu tác dụng của các tải trọng như hình vẽ (bỏ qua trọng lượng
bản thân dầm):
Tìm phản lực tại các liên kết.
Hình 1.1
CEAC – Học thuật Xây dựng Bách Khoa 5
qL q
A
7
2qL2
L L L L
B

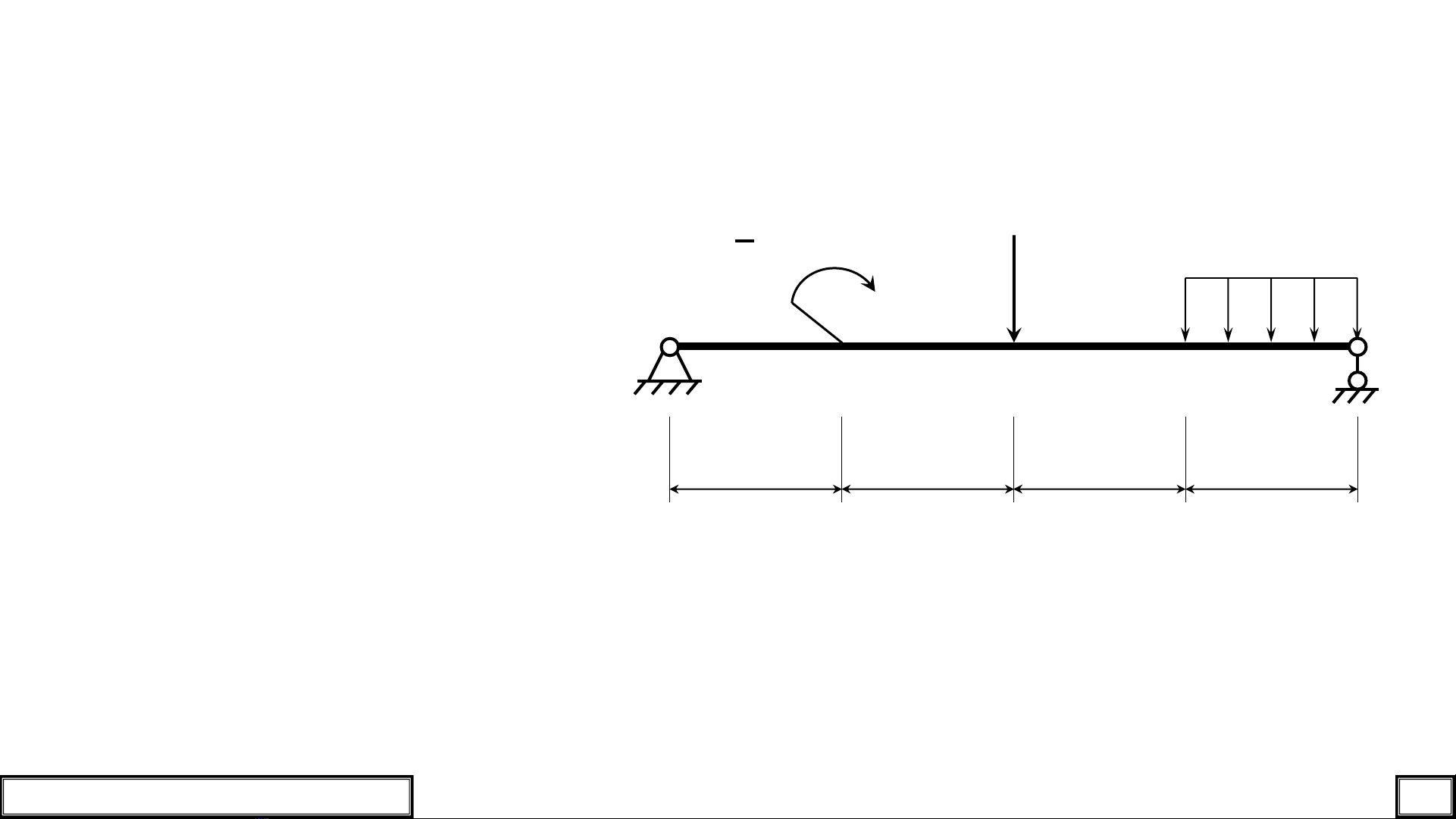

Lời giải tham khảo:
Hình 1.2
Ở bước này, hệ kết cấu được
đơn giản hóa về mặt hình học:
+ Các thanh đưa về đường
thẳng.
+ Các liên kết đưa về dạng ký
hiệu quen thuộc.
+ Các ngoại lực tác dụng lên
hệ giữ nguyên vị trí.
Bước 1:
Lập sơ đồ tính.
