THIẾT KẾ SẢN XUẤT LẮP RÁP
ÔTÔ TẢI TỰ ĐỔ CÓ TRỌNG TẢI LỚN
(Design, manufacture and assembly of heavy-duty)
PGS. TS. Nguyễn Văn Bang
KS. Vũ Ngọc Khiêm
Đại học Giao thông vận tải Hà Nội
Tóm tắt: Bài báo trình bày kết quả nghiên cứu của đề tài nghiên cứu khoa học cấp Bộ Giáo dục và
Đào tạo mã số B-2004-35-89TĐ
Abstract: This article presents the result of Ministry of Education and Training level research project
No. B2004-35-89 TD “Design, manufacture and assembly of heavy-duty trucks with 14,000 Kgf
payload”.
Keywords: Heavy-duty truck, Suspension system design, Passive safety, Virtual testing.
Theo thống kê của tập đoàn công nghiệp Than- Khoáng sản Việt Nam, mỗi năm tập đoàn cần tiêu
thụ khoảng 2000 xe tải tự đổ trọng tải lớn. Ngoài ra còn các tổ chức và cá nhân có nhu cầu sử dụng xe
tải tự đổ trọng tải lớn khác. Vì vậy nhu cầu sử dụng ôtô tải tự đổ trọng tải lớn tại Việt Nam là tương
đối lớn.
Để đáp ứng nhu cầu trên, hàng năm chúng ta phải nhập ôtô từ nước ngoài (Cộng hòa liên bang
Nga, Hàn Quốc, Nhật Bản…) hoặc lắp ráp trong nước.
Thiết kế chế tạo ôtô tải tự đổ trọng tải lớn trên cơ sở các tổng thành nhập khẩu và chế tạo trong
nước là hướng đi hợp thời, giúp hạ giá thành sản phẩm, thúc đẩy ngành công nghiệp trong nước phát
triển.
Trên cơ sở các thành tựu của ngành công nghiệp ô tô thế giới, sau khi tham quan công ty công
nghiệp ô tô Than Việt Nam và các cơ sở cơ khí khác của Tập đoàn công nghiệp Than - khoáng sản
Việt Nam, dựa vào các văn bản pháp qui hiện hành của Nhà nước nhóm nghiên cứu nhận thấy rằng:
Để có thể chế tạo được ô tô tự đổ trọng tải 14000 Kgf phải dựa vào các tổng thành nhập khẩu của ô tô
Kamaz – một mác xe đã được người tiêu dùng Việt Nam chấp nhận về chất lượng và giá thành, mặt
khác Tập đoàn chế tạo ô tô Kamaz có quan hệ thương mại và kỹ thuật tốt với Tập đoàn công nghiệp
Than - khoáng sản Việt Nam trong nhiều năm. Tuyến hình của xe thiết kế (cabin và thùng tự đổ) được
thiết kế hợp lý về thẩm mỹ, kiểu dáng công nghiệp và tải trọng. Khâu đột phá quan trọng của phần chế
tạo trong nước là cabin và thùng tự đổ.
Ô tô tải tự đổ làm việc trong các điều kiện nặng nhọc, đặc thù của các công trường xây dựng, vì
vậy phương pháp tính toán, thiết kế bộ phận chuyển động cũng có những đặc thù riêng, ít được trình
bày trong các tài liệu truyền thống, ngoài ra còn phải kể tới các phần mới như: thiết kế thùng tự đổ, hệ
thống nâng hạ, thiết kế cabin, kiểm tra ổn định…Các tính toán trên được hỗ trợ tối đa bởi máy tính nên
có độ chính xác cao, rút ngắn thời gian thiết kế. Do thiếu các thiết bị thử nghiệm và kinh nghiệm thiết
kế ô tô tự đổ trọng tải lớn chưa có nên chỉ chọn một số tổng thành, hệ thống (cabin, khung phụ, thùng
tự đổ, nhíp…) để thiết kế, chế tạo trong nước.
1. KẾT QUẢ NGHIấN CỨU
Ôtô cơ sở của thiết kế là chassis ôtô KAMAZ 53229.
Các tổng thành nhập khẩu và sản xuất trong nước đề nghị như bảng 1:
Bảng 1: Tổng thành nhập khẩu và sản xuất trong nước
TT
Tên cụm lắp, bộ phận và
chi tiết Nguồn gốc Ghi chú
1 Động cơ và ly hợp Liên bang Nga
Lắp trên ôtô Kamaz
53229
2 Hộp số Liên bang Nga
Lắp trên ôtô Kamaz
53229
2
3 Các đăng Liên bang Nga
Lắp trên ôtô Kamaz
53229
4 Cụm cầu trước Liên bang Nga
Lắp trên ôtô Kamaz
53229
5 Cụm cầu giữa Liên bang Nga
Lắp trên ôtô Kamaz
53229
6 Cụm cầu sau Liên bang Nga
Lắp trên ôtô Kamaz
53229
7 Khung xe Liên bang
Nga Lắp trên ôtô Kamaz
53229
8 Hệ thống điện(trừ ắc quy)
Liên bang Nga
Lắp trên ôtô Kamaz
53229
9 Hệ thống phanh Liên bang Nga
Lắp trên ôtô Kamaz
53229
10
Hệ thống lái Liên bang Nga
Lắp trên ôtô Kamaz
53229
11
Giảm chấn Liên bang Nga
Lắp trên ôtô Kamaz
53229
12
Ghế lái Liên bang Nga
Lắp trên ôtô Kamaz
53229
13
Ca bin Sản xuất trong
nước
14
Thùng tự đổ Sản xuất trong
nước
15
Khung phụ Sản xuất trong
nước
16
Hệ thống nâng hạ thuỷ
lực Sản xuất trong
nước
17
Nhíp Sản xuất trong
nước
18
Giằng cầu Sản xuất trong
nước
19
Hệ thống che bụi thùng tự
đổ Sản xuất trong
nước
20
Cản trước Sản xuất trong
nước
21
Bảo hiểm dọc hông xe Sản xuất trong
nước
22
Ghế phụ Sản xuất trong
nước
23
Lốp Sản xuất trong
nước
24
ắc quy Sản xuất trong
nước
25
Các chi tiết nối ghép Sản xuất trong
nước

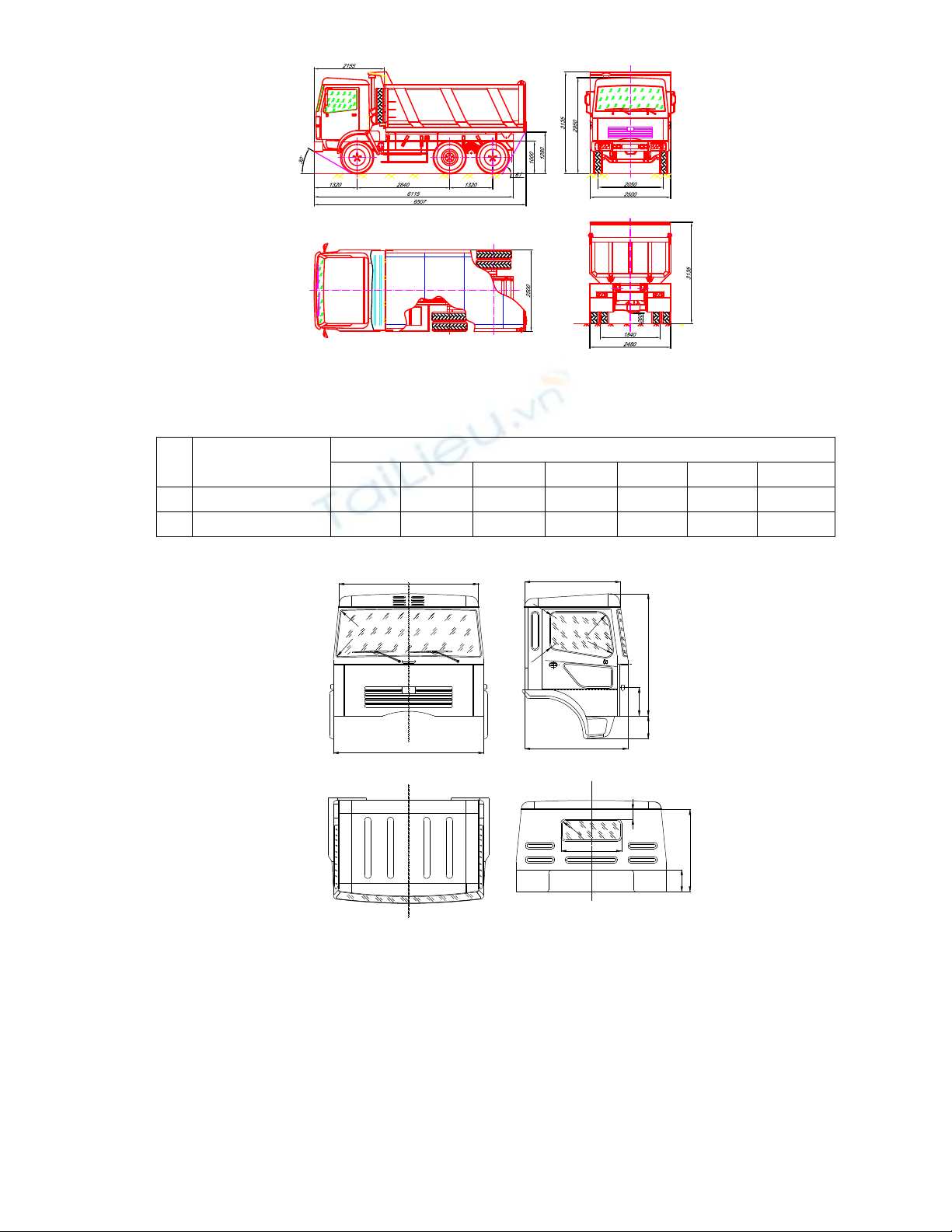

Tuyến hình ôtô thiết kế trình bày trên hình 1.
3
Than VN
14 TON
Hình 1: Tuyến hình của ôtô thiết kế.
Các thông số kích thước và trọng lượng trình bày trên bảng 2
Bảng 2: Các thông số kích thước và trọng lượng ôtô thiết kế
TT Ôtô thiết kế Thông số
G(kgf) Z2(kgf) Z1(kgf) L(mm) a(mm) b(mm) hg(mm)
1 Khi không tải 9800 3977 5823 3500 2080 1420 1099
2 Khi đầy tải 24000 6000 18000 3500 2625 875 1630
Cabin của ôtô thiết kế là loại đặt phía trên động cơ, lật về phía trước, có 02 ghế (01 ghế lái, 01 ghế
phụ), lắp điều hòa không khí, cabin thiết kế có kích thước cơ bản trên hình 2.
1890
1600
2330
R30
355,5
438
R185
R110
R85
R100
R50
1483
940
150
340 1273
2164
R30
TVN
Hình 2: Các kích thước cơ bản của cabin
Cabin gồm khung xương, các mảng vỏ, các cánh cửa, các ô kính, nội thất và ngoại thất. Để đảm
bảo giá thành và khả năng công nghệ thì khung xương, các mảng vỏ, cánh cửa, ghế phụ, kính, các tấm
trần và tấm sàn, tấm che nắng được chế tạo trong nước. Các phần còn lại gồm táplô, điều hòa không
khí, ghế lái, gối đỡ (lật cabin), khóa cửa được nhập ngoại để lắp ráp.
Kết cấu khung xương cabin được thiết kế bằng Autodesk Inventor, kiểm tra bền bằng phần mềm
ANSYS. Toàn bộ cabin được kiểm tra độ an toàn theo tiêu chuẩn ECE R-29. Cabin được lắp điều hòa
SANDEN 508 có công suất lạnh 19000 BTU/h.

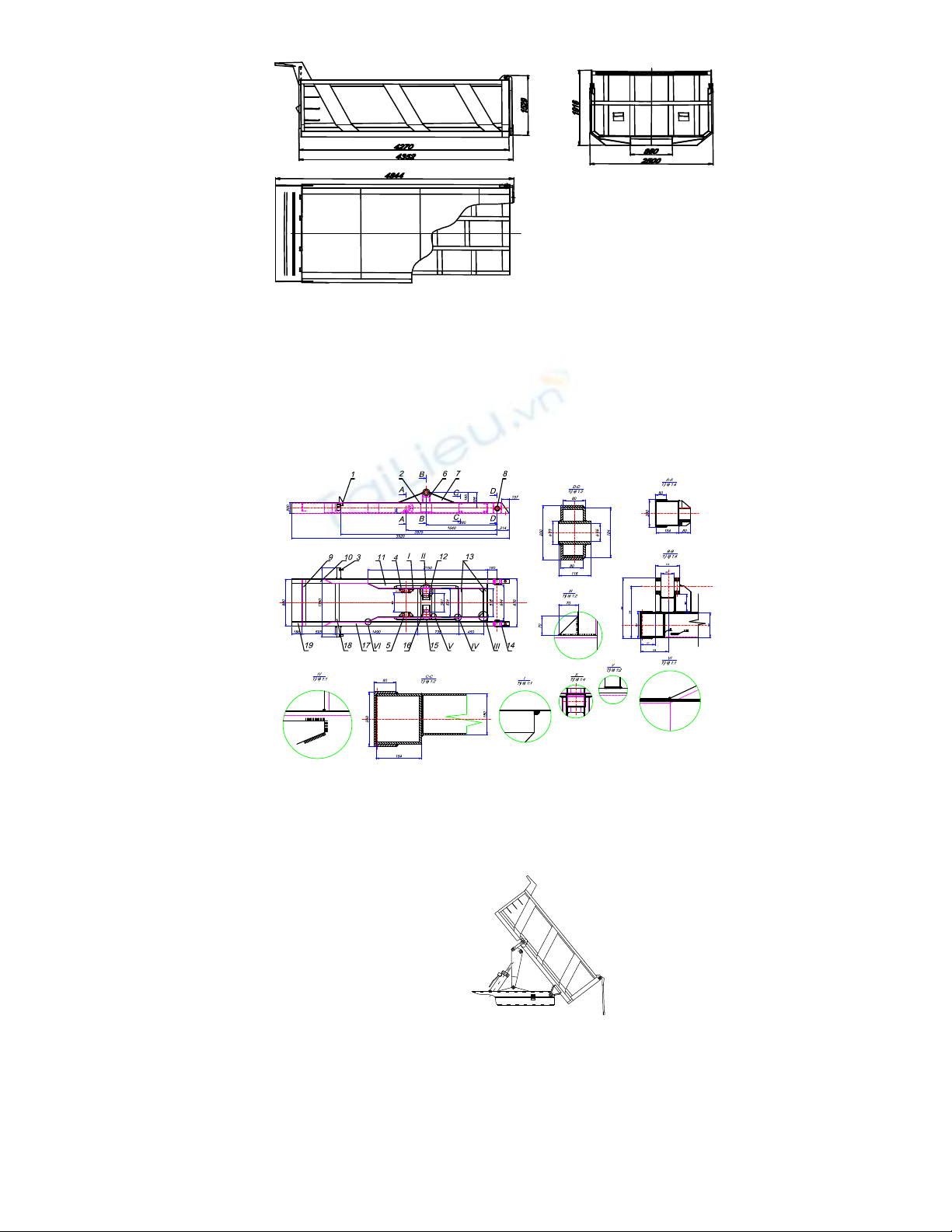

Thùng xe có dạng hình hộp, tải trọng chuyên chở 14000Kgf, hàng hóa là vật liệu rời có tỷ trọng
1120Kgf/m3, thể tích trong lòng 12,5 m3, kích thước trong lòng, dài x rộng x cao = 4225 x 2340 x1250
mm (hình 3)
4
Toàn bộ khung xương thùng là thép định hình, xung quanh có bọc tôn chiều dày khác nhau.
Thùng xe có trọng lượng chính xác là 2200Kgf .
Khung phụ có kích thước dài x rộng x cao: 3920x800x200 (mm) gồm 02 xà dọc thép 16 tiết diện
[ 200x80x8 (mm), 04 xà ngang thép 16 tiết diện [ 150x70x7 (mm), liên kết với nhau bằng hàn.
Các kết cấu và kích thước còn lại xuất phát từ yêu cầu lắp đặt cơ cấu nâng thùng và lắp thùng tự
đổ. Kết cấu khung phụ trên hình 4:
Hình 4: Khung phụ.
Thùng tự đổ được nâng lên và trút hàng ra phía sau bằng hệ thống nâng thủy lực. Phương án thiết
kế được chọn là xilanh thủy lực kết hợp với giàn nâng. Giàn nâng là loại giàn chữ A nối với khung
phụ (hình 5).
Hình 5: Các phần tử cơ bản của hệ thống nâng thùng.
Vị trí tương quan giữa giàn chữ A với khung phụ, giữa xilanh thủy lực với giàn chữ A, giữa tay
nâng thùng với giàn chữ A và thùng xe xác định trên cơ sở tham khảo các xe cùng loại.
Hình 3. Kích thước thùng xe
5
Hệ thống treo trước của ôtô thiết kế là hệ thống treo phụ thuộc, nhíp bán elip đặt dọc, hệ thống
treo sau phụ thuộc, thăng bằng, có các thanh giằng cầu làm nhiệm vụ dẫn hướng (một thanh trên, hai
thanh dưới cho mỗi cầu).
Các thông số cơ bản của nhíp bao gồm: chiều rộng, chiều dày lấy theo mẫu ôtô Kamaz 53229, xác
định chiều dài, bán kính cong của từng lá nhíp ở trạng thái tự do, tiến hành kiểm tra bền theo uốn và
xoắn.
Để lựac chọn giảm chấn đã xác định hệ số cản, đường kính, chiều dài sao cho giảm chấn có thể
làm việc với bộ nhíp thiết kế (hệ thống treo trước).
Tiến hành kiểm tra động học và động lực học hệ thống treo thăngbằng làm cơ sở cho việc thiết kế các
thanh giằng.

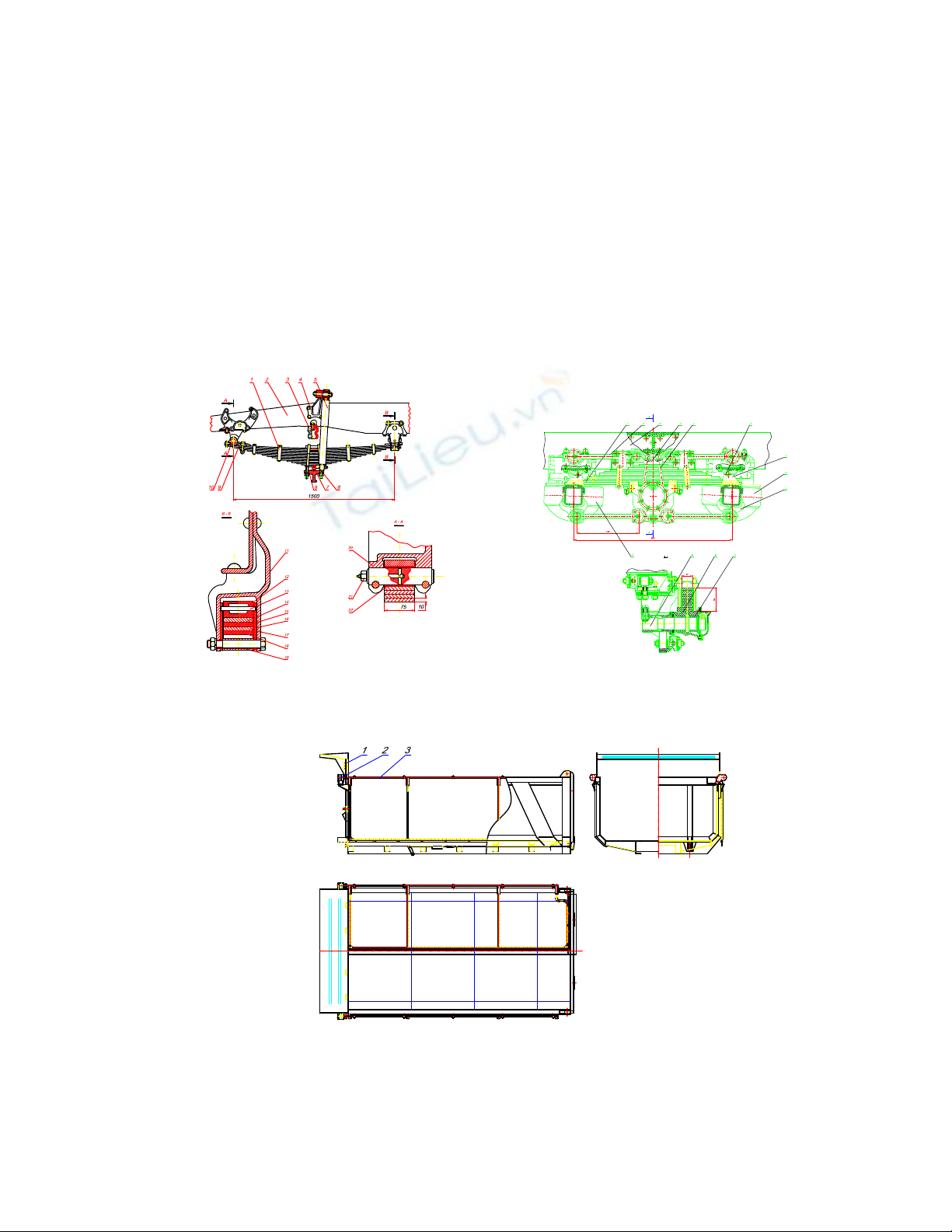

Cụm hệ thống treo cầu trước sau khi lắp ráp lên xe có kết cấu trên hình 6.
Cụm hệ thống treo cầu sau trình bày trên hình 7.
Hình 6: Kết cấu hệ thống treo trước
Hình 7: Kết cấu treo sau.
Hệ thống che bụi của ôtô thiết kế là loại 02 cánh (hình 8).
Hình 8: Kết cấu bạt loại cánh: 1-thùng tự đổ; 2-động cơ điện; 3-cánh bạt.
Đã tiến hành tính toán động học và động lực học hệ thống che bụi.
Động cơ dẫn động 02 tấm che bụi độc lập được lựa chọn là động cơ điện Electro-Craft E640,
công suất Nđc = 250 kW, số vòng quay nđc = 2100 vòng/phút, hộp giảm tốc có tỷ số truyền là 700.
