Nội dung Text: Thủy văn cầu cống - Chương 1
- CHƯƠNG 1 : KHÁI NI M CHUNG
V CÔNG TRÌNH QUA SÔNG SU I
NH
1. Công trình vư t qua sông su i nh và ph m vi
s d ng
2. B trí công trình thoát nư c trên tr c d c và
bình
3. Nhi m v tính toán th y văn, th y l c c ng,
c u nh và xác nh các thông s tính toán
16 April 2011 Khái ni m chung v công trình 1
qua sông, su i nh
- Bài 1.1 : CÔNG TRÌNH VƯ T QUA SÔNG
SU I NH VÀ PH M VI S D NG
1. Công trình qua sông su i nh :
Quy nh c a vi n thi t k GTVT
- Kh u B < 2m : c ng
- Kh u B > 6m : c u
- Kh u B=2–6m
• Chi u dày t p l n hơn 0.5m : c ng
• Chi u dày t p bé hơn 0.5m : c u
16 April 2011 Khái ni m chung v công trình 2
qua sông, su i nh
- 1.1. C ng:
- Là công trình thoát nư c chính trên ư ng.
- C ng có nhi u lo i :

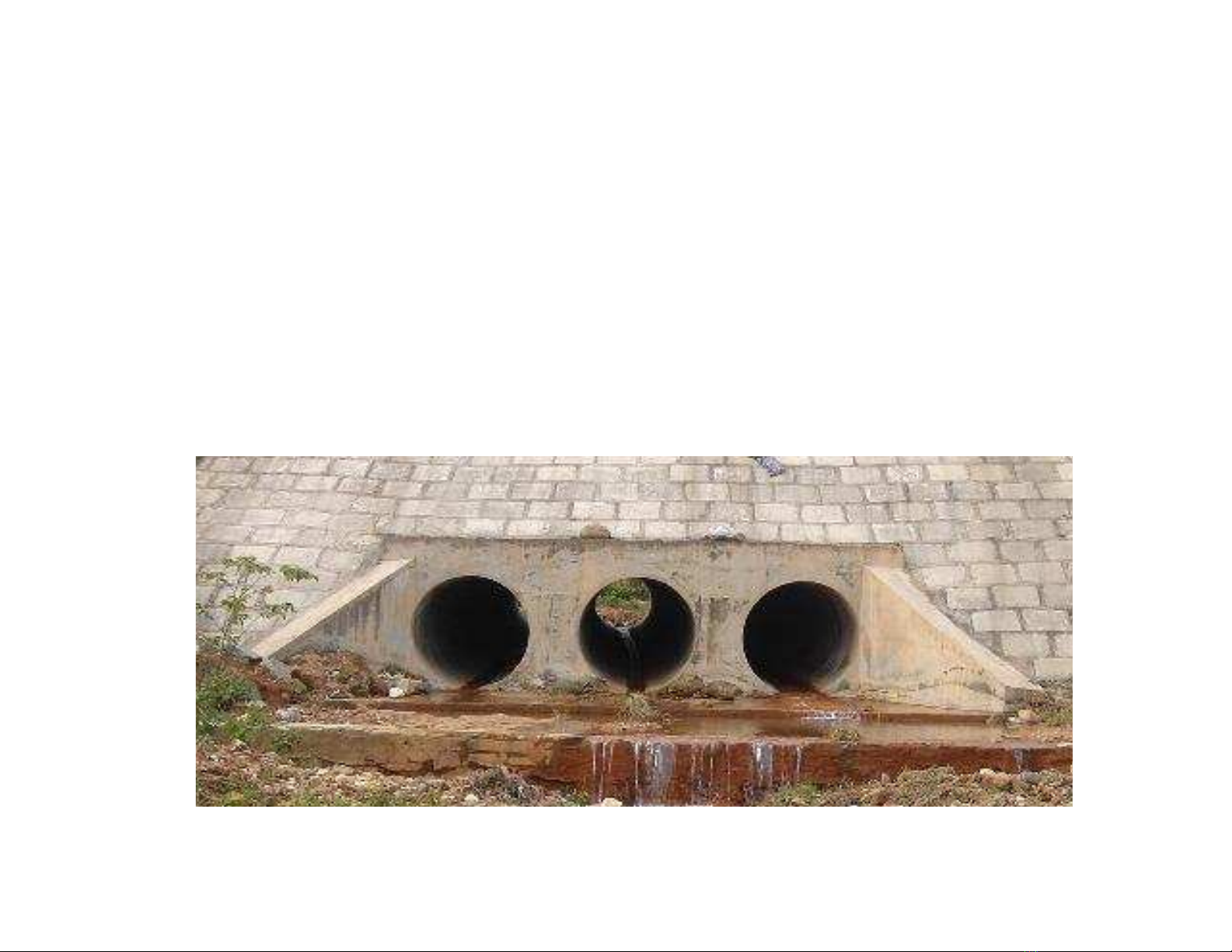

• C ng tròn : ti n cơ gi i hóa, ư c s d ng
r ng rãi
16 April 2011 Khái ni m chung v công trình 3
qua sông, su i nh

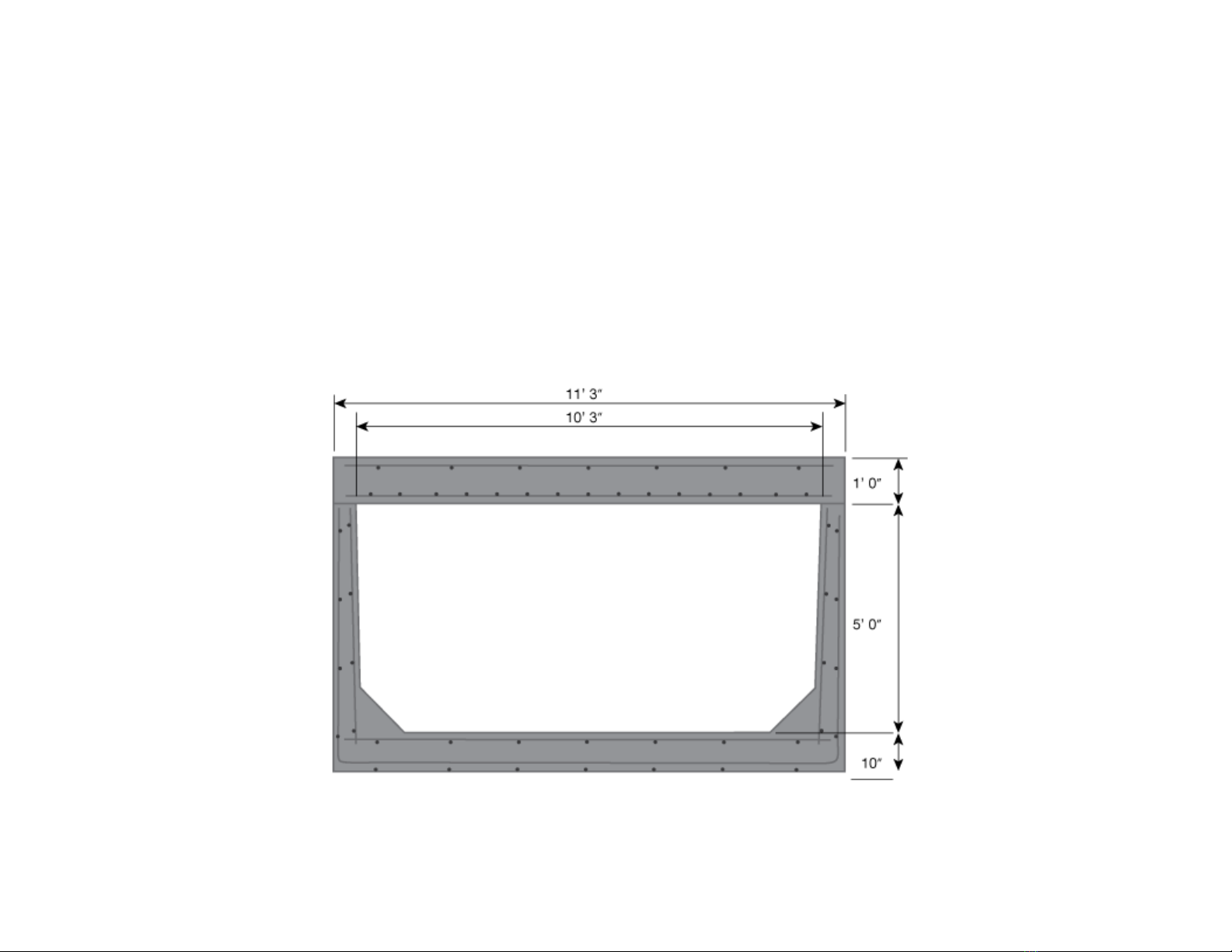

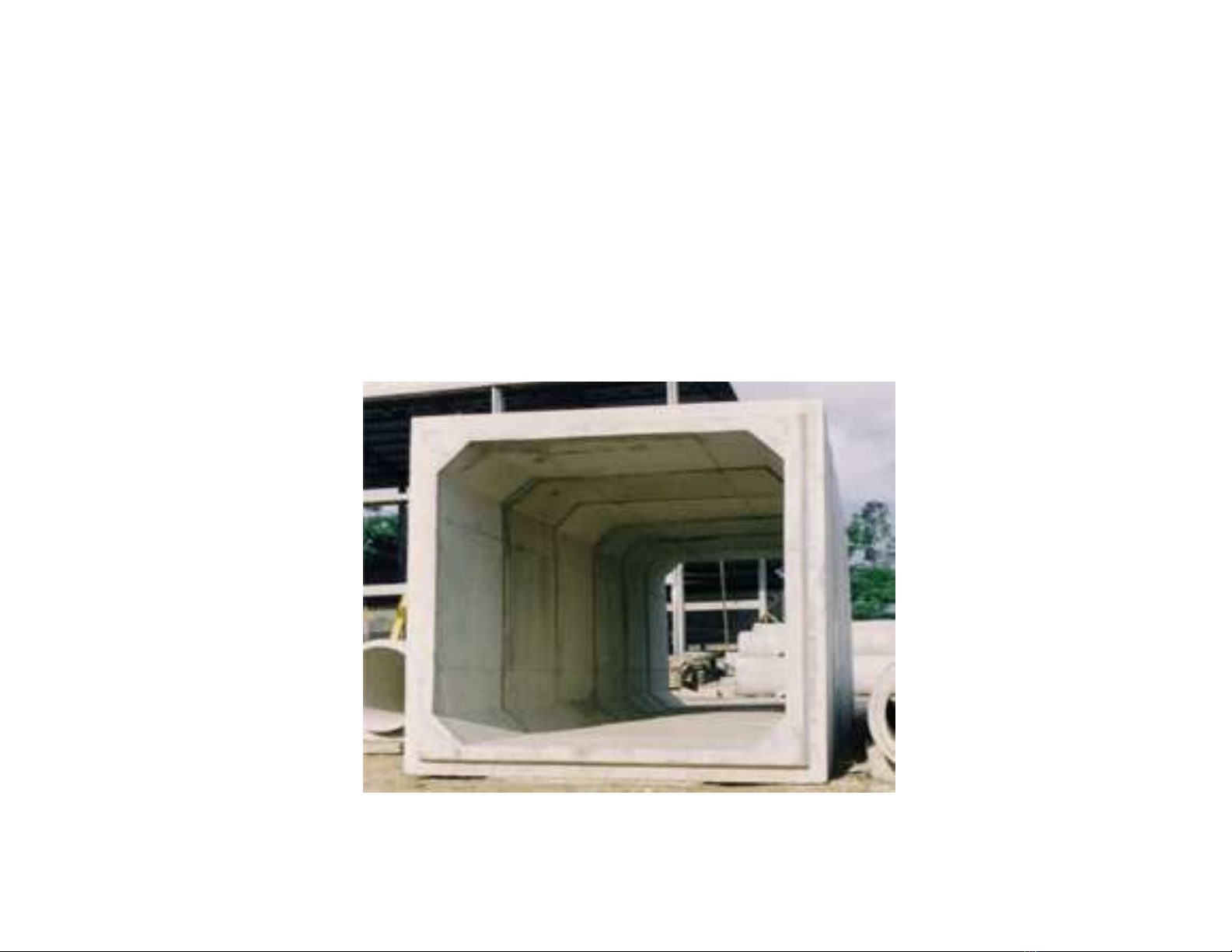

- • C ng h p : khi lưu lư ng trên 15m3/s thì
c ng h p kinh t hơn c ng tròn
16 April 2011 Khái ni m chung v công trình 4
qua sông, su i nh
- • C ng b n n p : có th b trí ch n n ư ng
p th p, và cũng có th làm thành c ng b n
ni
16 April 2011 Khái ni m chung v công trình 5
qua sông, su i nh
- • C ng vòm
- S ng c ng không h n ch , có th r t nhi u và
ph i qua lu n ch ng kinh t k thu t.
- Chi u dài c ng không nên quá 20m ti n cho
s a ch a trong th i gian khai thác.
- Khi so sánh phương án c u và c ng ph i ưu tiên
phương án c ng.
16 April 2011 Khái ni m chung v công trình 6
qua sông, su i nh
- 1.2. C u
- Dùng khi lưu lư ng l n hơn 25-30 m3/s
- Thư ng dùng nhi u nh t là c u bê tông
c t thép ngoài ra có th dùng c u thép,
c u vòm á và c u g .
C u nh
qua su i
16 April 2011 Khái ni m chung v công trình 7
qua sông, su i nh
- 1.3.Các lo i công trình khác
Ngoài c ng và c u nh vư t sông nh
còn dùng các lo i công trình như c ng th m,
ng xi phông, c ng máng, ư ng tràn,
ư ng ng m.
16 April 2011 Khái ni m chung v công trình 8
qua sông, su i nh
- 2. Ph m vi s d ng:
• C ng và c u nh chi m m t t l r t l n
trong toàn b h th ng các công trình
thoát nư c trên ư ng.
16 April 2011 Khái ni m chung v công trình 9
qua sông, su i nh
- Bài 1.2 : B TRÍ CÔNG TRÌNH THOÁT
NƯ C TRÊN TR C D C VÀ BÌNH
1. B trí trên bình :
• C g ng b trí công trình vuông góc v i
dòng ch y.
• Trong th c t v i ư ng c p IV (c p 60
km/h) tr lên thì v trí công trình ph thu c
vào hư ng c a tuy n ư ng.
• C i t o su i cong thành su i th ng b ng
cách ào m t o n sông nhân t o.
16 April 2011 Khái ni m chung v công trình 10
qua sông, su i nh
- • C ng làm qua su i có a ch t b su i là á
hay t sét ch c thì có th chuy n v trí c ng
lên trên lưng ch ng b su i
• t t c nh ng ch trũng trên tr c d c và bình
u ph i b trí công trình thoát nư c.
• N u chúng g n nhau thì ào mương nh p
dòng gi m s lư ng công trình
• Chi u dài rãnh d c là 500m thì ph i có c ng
thoát nư c qua ư ng
• Kh u l y theo tr s bé nh t cho phép.
16 April 2011 Khái ni m chung v công trình 11
qua sông, su i nh
- U n su i trên Công trình làm
o n cong chéo góc v i
dòng ch y
16 April 2011 Khái ni m chung v công trình 12
qua sông, su i nh
- 2. B trí trên tr c d c:
• Chi u cao p trên lưng c ng ph i dày t i
thi u 0.5m
• Trư ng h p không t ư c yêu c u này ph i
s d ng công b n BTCT, c ng h p BTCT thi t
k ch u l c ho c ào sâu lòng su i n u a
hình cho phép
16 April 2011 Khái ni m chung v công trình 13
qua sông, su i nh
- • Khi t ng chi u dày các l p áo ư ng l n hơn
0.5m thì cao p trên lưng c ng t i thi u
ph i b ng chi u dày các l p áo ư ng
• N n ư ng ph i cao hơn m c nư c dâng
trư c c ng m t o n t i thi u là 0.5m
• Khi hai bên c ng có nư c ng p thư ng xuyên
thì cao áy k t c u áo ư ng ph i cao hơn
m c nư c ng p thư ng xuyên m t kho ng
cách ∆h
16 April 2011 Khái ni m chung v công trình 14
qua sông, su i nh
- • Giá tr ∆h (m) l y theo b ng sau: liên t c
S ngày
Lo i t p n n ư ng ngâm nư c trong
m t năm
Trên 20 Dư i 20
ngày ngày
Cát b i, cát nh , cát pha sét 0.50 0.30
nh
Cát b t, cát pha sét n ng 0.70 0.40
Cát pha sét b i 0.80 – 0.50
1.20
Sét pha cát b t, sét pha cát 1.00 – 0.40
n ng, sét béo, sét n ng 1.20
16 April 2011 Khái ni m chung v công trình 15
qua sông, su i nh
- Bài 1.3 : NHI M V TÍNH TOÁN
TH Y VĂN, TH Y L C C NG, C U
NH VÀ XÁC NH CÁC THÔNG S
TÍNH TOÁN
1. Cơ s tính toán th y l c c ng và c u
nh là lưu lư ng tính toán:
- Xác nh lưu lư ng tính toán v công trình.
- Xác nh m t s phương án kh u c ng
hay c u nh .
- So sánh các phương án
16 April 2011 Khái ni m chung v công trình 16
qua sông, su i nh
- 2. Các phương pháp xác nh lưu lư ng
t lưu v c nh
• Xác nh lưu lư ng theo tiêu chu n tính toán
các c trưng dòng ch y lũ 22TCN 220-95 c a
B GTVT.
• Phương pháp xác nh lưu lư ng theo phương
trình cân b ng nư c
• Xác nh lưu lư ng theo cư ng mưa gi i
h n.
16 April 2011 Khái ni m chung v công trình 17
qua sông, su i nh
- 3.Cơ s xác nh các tham s tính toán
• Di n tích t nư c, các c trưng th y văn, a
m o và a hình ư c xác nh theo tài li u
bn v i t l theo quy nh
• Trong trư ng h p thi u ho c không có tài li u
thì c n thi t t ch c o và kh o sát t i th c
a.
16 April 2011 Khái ni m chung v công trình 18
qua sông, su i nh
