TIN HỌC TRONG PHÂN TÍCH KẾT CẤU
TIN HỌC TRONG PHÂN TÍCH KẾT CẤU
1. Phân tích nội lực trong phần tử
2. Phân tích bài toán động lực học
3. Phân tích các bài toán phi tuyến
oPhương pháp dựng mô hình;
oPhương pháp xây dựng cột thay đổi tiết diện;
II. ỨNG DỤNG ETABS TRONG TÍNH TOÁN CÔNG TRÌNH
II. ỨNG DỤNG ETABS TRONG TÍNH TOÁN CÔNG TRÌNH
BÀI TẬP 5: DỰNG MÔ HÌNH PHÂN TÍCH KẾT CẤU NHÀ XƯỞNG
CÔNG NGHIỆP
II. ỨNG DỤNG ETABS TRONG TÍNH TOÁN CÔNG TRÌNH
II. ỨNG DỤNG ETABS TRONG TÍNH TOÁN CÔNG TRÌNH
BÀI TẬP 5: DỰNG MÔ HÌNH PHÂN TÍCH KẾT CẤU NHÀ XƯỞNG
CÔNG NGHIỆP

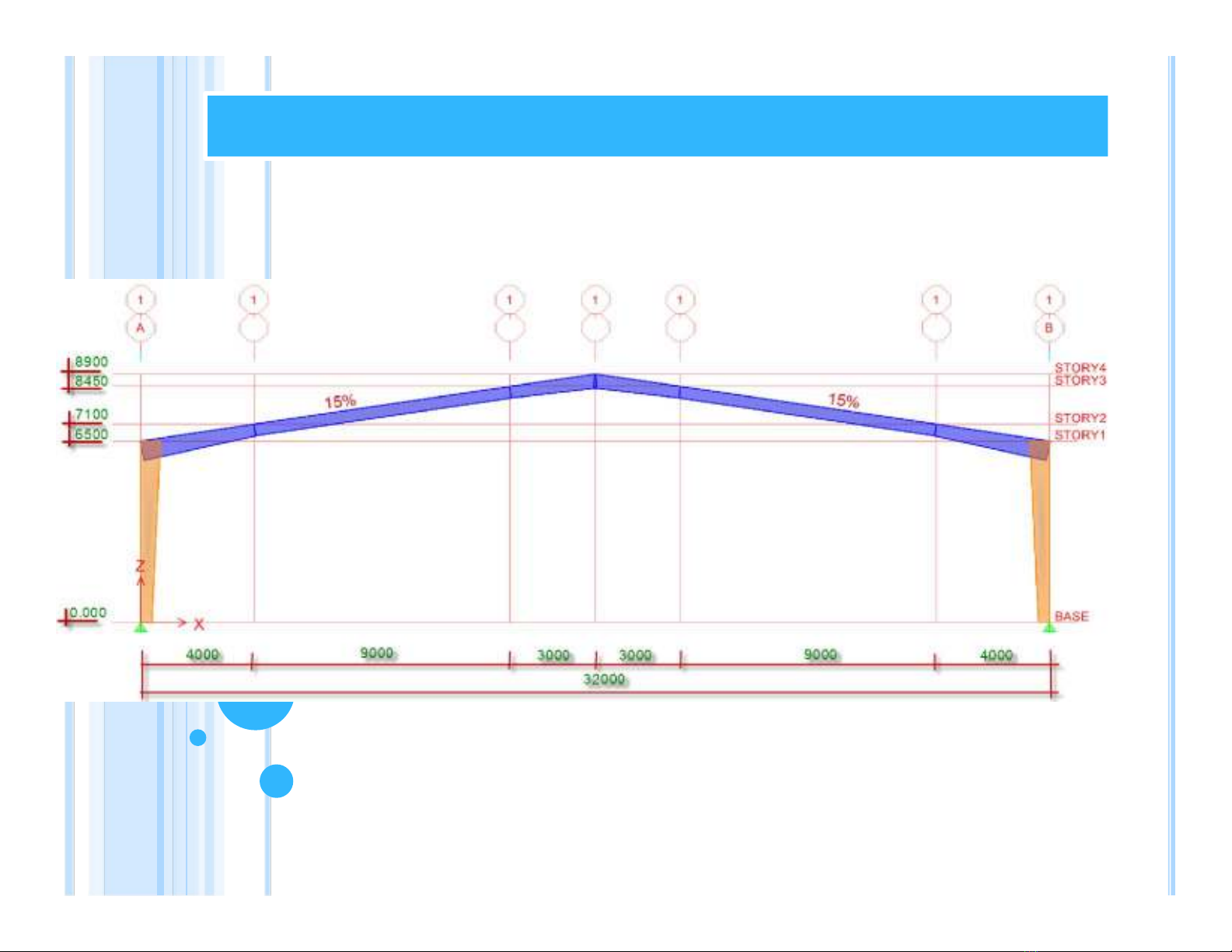

Kích thước khung ngang như hình vẽ bên dưới
Vật liệu
Thép CT3
II. ỨNG DỤNG ETABS TRONG TÍNH TOÁN CÔNG TRÌNH
II. ỨNG DỤNG ETABS TRONG TÍNH TOÁN CÔNG TRÌNH
BÀI TẬP 5: DỰNG MÔ HÌNH PHÂN TÍCH KẾT CẤU NHÀ XƯỞNG
CÔNG NGHIỆP

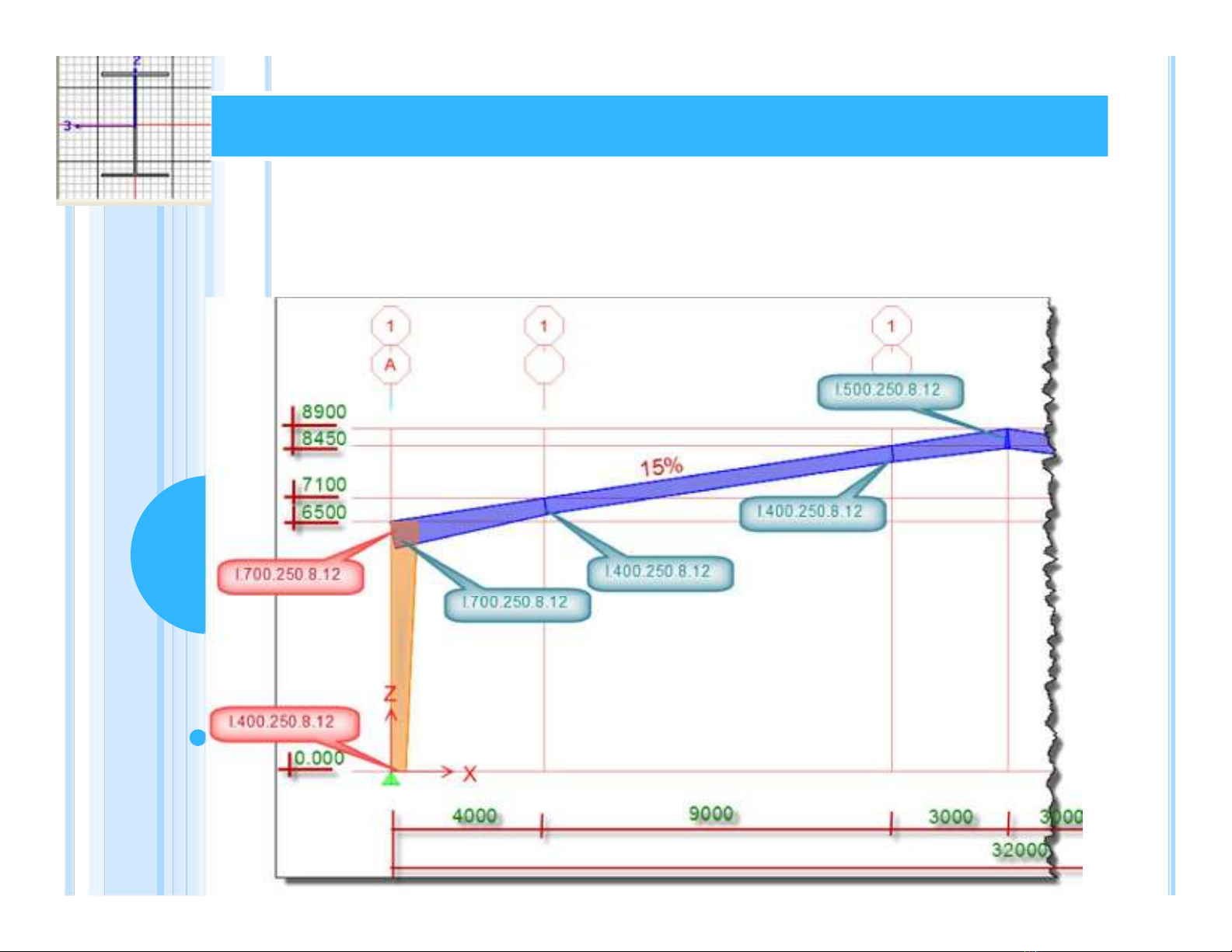

Tiết diện
Vị trí
t
3
(mm)
t2(mm) tf(mm) tw(mm)
Chân cột
400 250 12 8
Đỉnh cột (nách)
700 250 12 8
Đầu xà ngang (nách)
700 250 12 8
Giữa xà ngang
400 250 12 8
Đỉnh xà ngang
500 250 12 8
II. ỨNG DỤNG ETABS TRONG TÍNH TOÁN CÔNG TRÌNH
II. ỨNG DỤNG ETABS TRONG TÍNH TOÁN CÔNG TRÌNH
BÀI TẬP 5: DỰNG MÔ HÌNH PHÂN TÍCH KẾT CẤU NHÀ XƯỞNG
CÔNG NGHIỆP
Tiết diện
