TRUNG TÂM TIN H CỌ
TR NG Đ I H C KHOA H C TƯỜ Ạ Ọ Ọ Ự
NHIÊN
Môn
QU N TR M NG Ả Ị Ạ
******
Đ tàiề
Xây d ng mô hình và gi i pháp tri nự ả ể
khai m ng cho công ty MTEKạ
GVHD: NGUY N ĐINH NH T TÂMỄ Ấ
SVTH: Ngô Anh Tu nấ
Mã l p: M67TBớ
Page 1 of 41
Tên d án:ự XÂY D NG MÔ HÌNH VÀ GI I PHÁP TRI NỰ Ả Ể
KHAI M NG CHO CÔNG TY MTEK.Ạ
Th i gian th c hi n d án:ờ ự ệ ự T ngày 15/10/20ừ10 đ n ngày 5/11/20ế10
1. Kh o sát hi n tr ngả ệ ạ
Mô hình Công Ty MTek nh sau:ư
ISA server
Web server
Mail server AD + CA server+ DNS
server
INTERNAL
INTERNET
192.168.1.10
ADSL
192.168.1.1
192.168.2.0/24
192.168.2.1
192.168.3.1
M ng: l p Cạ ớ
Xây d ng đ a ch IP: theo hình ta có 3 networkự ị ỉ
•Đ ng m ng 192.168.2.0/24 : Internal.ườ ạ
•Đ ng m ng 192.168.1.1 – 192.168.1.11 : DMZ.ườ ạ
•Đ ng m ng 192.168.3.1 : ADSL.ườ ạ
M c tiêu đ u t d ánụ ầ ư ự :
Page 2 of 41
- Nh m nâng c p ch t l ng và hi n đ i hóa CNTT trong công ty, hằ ấ ấ ượ ệ ạ ỗ
tr và hoàn thành các m c tiêu do BGĐ đ ra: m ng ph i nhanh, ít sợ ụ ề ạ ả ự
c v Mail, WEB, Database, b o m t .vv…ố ề ả ậ
- Nâng cao trình đ CNTT cho cán b công nhân viên trong doanhộ ộ
nghi p. Nâng c p ph n c ng cho toàn b máy trong công ty nh PCệ ấ ầ ứ ộ ư
client, Server, Hub, Switch, Router, UPS, b n quy n các ph n m m ngả ề ầ ề ứ
d ng.ụ
Ch đ u t : Củ ầ ư ông Ty Mtek
Ph n c ng: c l ng s máy móc t i thi u cho d án:ầ ứ Ướ ượ ố ố ể ự
-3 máy Server ( DHCP, DNS Server, Domain controller, File server,
mail server, WEB server, ISA server, SQL server)
-UPS santank 1000VA, máy PC desktop, UPS 5KVA, router Cisco
2800, 1 đ ng h test Cáp AMP, Node m ng, ki m b m m ng,ồ ồ ạ ề ấ ạ
đ u UTP, AMP chu n Cat 5e, Công c ph c v cho vi c thi côngầ ẩ ụ ụ ụ ệ
(k m, vít, búa), Laptopề
Cài đ t ph n m m: ặầề
+ Window 2003 server( H đi u hành cho máy ch )ệ ề ủ
+ Active Directory (domain name: mtek.com),
+ D ch v Webị ụ
+ D ch v Mailị ụ
+ D ch v DNS ị ụ
+ Các ng d ng cho server ứ ụ
+ H đi u hành cho máy con ( Window XP pro Sp2) ệ ề
+ Join vào domain
+ Các ng d ng cho Client ứ ụ
- Ch y th (testting) ạ ử
•Ki m tra k t n i ể ế ố
•Khai thác d li u trên h th ng ữ ệ ệ ố
Khai thác tài nguyên m ng, thi t b l u tr .ạ ế ị ư ữ
Cài đ tặ: do ng i s d ng đã quen v i h đi u hành window vì nó dườ ử ụ ớ ệ ề ễ
s d ng. N u s d ng h đi u hành Linux ph i t n chi phí t p hu nử ụ ế ử ụ ệ ề ả ố ậ ấ
cao, môi tr ng không thu n ti n.ườ ậ ệ
Page 3 of 41
Ph n m mầ ề :
STT Tên Ph n M mầ ề SL Ghi chú
1Window 2003 server Máy chủ
2 Cài Active Directory Máy chủ
3 D ch v DNS, Mail, Web, CAị ụ Máy chủ
4 DCpromo Máy chủ
5Thi t l p c u hình phù h p và cácế ậ ấ ợ
ng d ng cho serverứ ụ
Máy chủ
7 Window XP pro Sp2 Máy con
8Join vào domain Máy con
9 các ng d ng cho Clientứ ụ Máy con
K ho ch tri n khaiế ạ ể :
Nhân s : hi n t i chúng tôi c t th m t nhân viên làm và k ho chự ệ ạ ắ ử ộ ế ạ
nh sau:ư
ST
T
Tên Công Vi cệTG/ngày Ghi Chú
1 L y yêu c u v c u hình máy ấ ầ ề ấ 2 C n nhân viên h trầ ỗ ợ
trong th i gian lam vi cờ ệ
2 L y b ng giá v t t ấ ả ậ ư 2 Ít nh t 3 nhà cung c p,ấ ấ
các s n ph n cùng lo iả ẩ ạ
3 L p danh sách mua b n quy n ph nậ ả ề ầ
m mề1/2
4 Thi t l p h th ng m ngế ậ ệ ố ạ 2
5 Đi dây cáp, đi m đ t wifiể ặ 2
6 B m dây, Core, dán nhãn bar code, wallấ
mask
2
7 Cài đ t: H đi u hành cho máy chặ ệ ề ủ
Window 2003 server, DNS, Web, Mail,
Dcpromo, các ng d ng cho serverứ ụ
3
8 Cài đ t: Các h CSDLặ ệ 2
9 Cài đ t: H đi u hành cho máy conặ ệ ề
( Window XP pro Sp2), Join vào
domain, các ng d ng cho Clientứ ụ
2
10 Ch y th : Ki m tra k t n i, khai thácạ ử ể ế ố
d li u trên h th ng, khai thác tàiữ ệ ệ ố
2
Page 4 of 41
nguyên m ng, thi t b l u trạ ế ị ư ữ
Chi ti t tri n khai:ế ể
Cài Window 2003 server cho máy ch , t m xem các b c cài đ tủ ạ ướ ặ
Window 2003 server đã hoàn t t.ấ
Cài đ t Active Directory(domain name: mtek.com)ặ

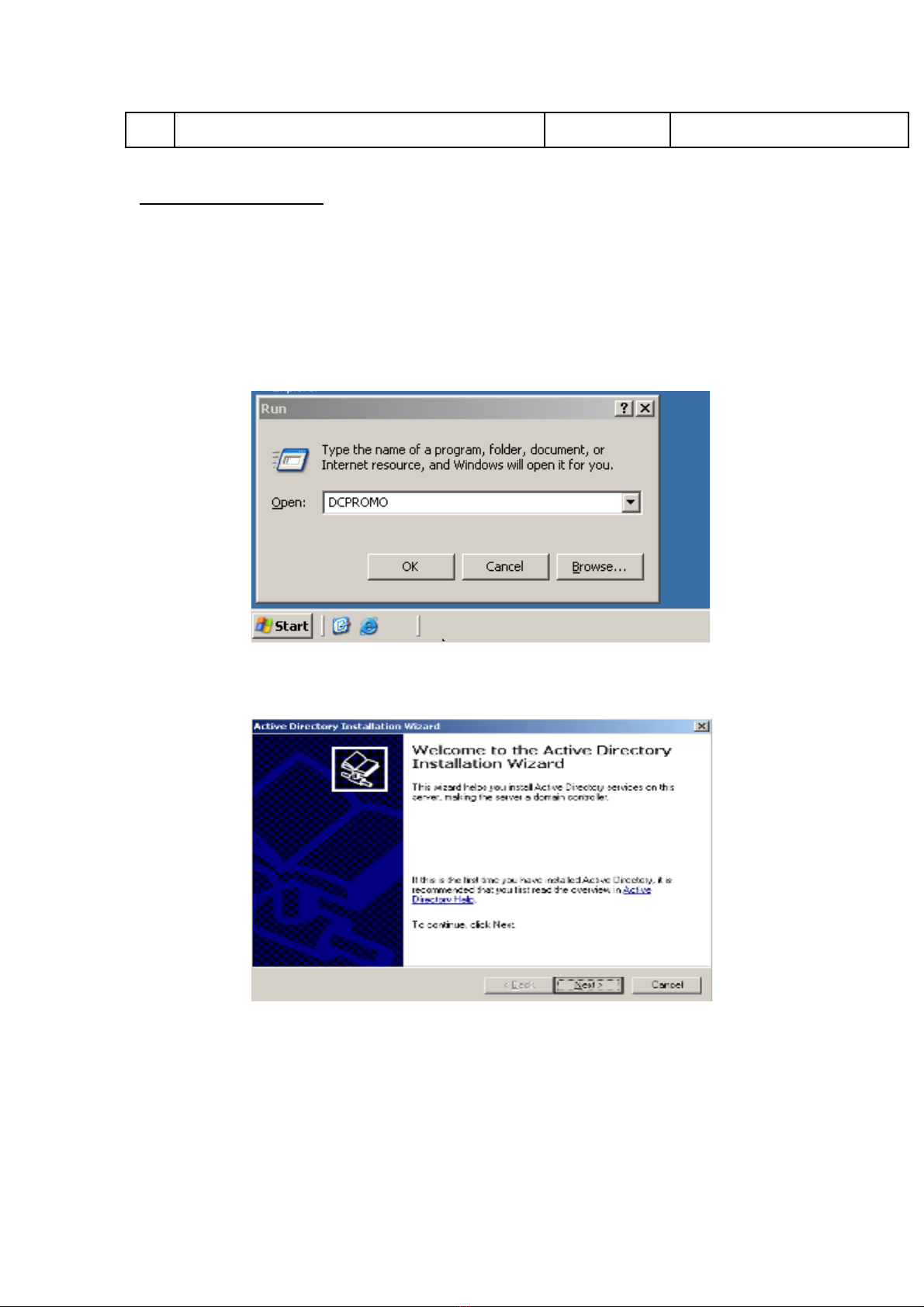

Ch n menu start -> Run, nh p DCPROMO trong h p tho i Run vàọ ậ ộ ạ
nh n OKấ
Khi h p tho i Active Directory Installation Wizard xu t hi n, nh nộ ạ ấ ệ ấ
Next đ ti p t c.ể ế ụ
Ch ng trình xu t hi n h p tho i c nh báo: Windows 95, Windows NTươ ấ ệ ộ ạ ả
4.0 sp3 or ealier tr v tr c s b lo i. Click Next đ ti p t cở ề ướ ẽ ị ạ ể ế ụ
Page 5 of 41
