Máy móc và thiết bị hiện đại được tạo thành từ ba bộ phận chính: động
cơ, hệ thống truyền động và bộ phận công tác.
Thông thường tốc độ bộ phận công tác thường không trùng với tốc độ
động cơ, nên phải sử dụng các hệ thống truyền động để truyền và biến
đổi chuyển động.
Các dạng truyền động:truyền động điện, truyền động cơ khí, truyền
động thuỷ lực – khí nén.
Trong một số trường hợp, ta có thể điều khiển động cơ để tạo chuyển
động mong muốn
1. KHÁI NIỆM
222/09/2021 Chương 6: TRUYỀN DẪN CƠ KHÍ
Tính chất và ưu điểm các dạng truyền động:
1. KHÁI NIỆM
322/09/2021 Chương 6: TRUYỀN DẪN CƠ KHÍ
2.1 Chức năng
Hệ thống truyền động cơ khí trong
máy thực hiện các chức năng sau:
•Truyền công suất, chuyển động
từ nguồn (động cơ) đến bộ phận
công tác.
•Thay đổi dạng và quy luật
chuyển động: liên tục thành gián
đoạn, quay thành tịnh tiến và
ngược lại, thay đổi phương chiều
chuyển động...
•Biến đổi chuyển động nhanh
thành chậm (giảm tốc), chậm
thành nhanh (tăng tốc), thay đổi
tốc độ phân cấp (hộp tốc độ) hoặc
vô cấp (bộ biến tốc),...
2. CHỨC NĂNG, YÊU CẦU VÀ PHÂN LOẠI
422/09/2021 Chương 6: TRUYỀN DẪN CƠ KHÍ
X
X
X
X
X
X
X
X

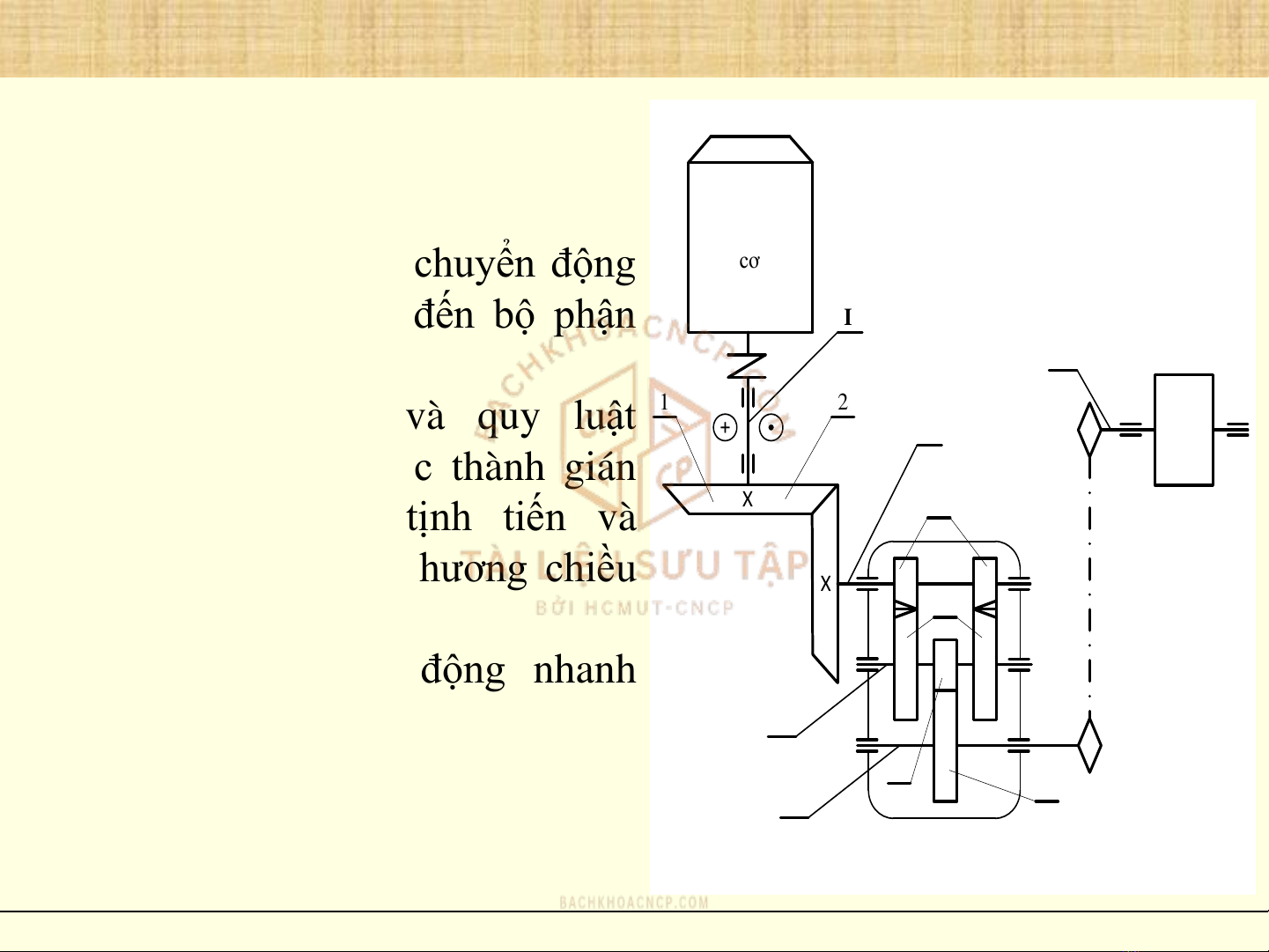

Thùng trộn
X
X
Động
cơ
1 2
3
4
56
+
I
II
III
IV
V
2.2 Phân loại
Theo nguyên lý làm việc:truyền động ma sát và truyền động ăn khớp
Theo cơ cấu sử dụng:bộ truyền bánh ma sát, đai, xích, bánh răng,...
Theo khả năng thay đổi tỷ số truyền:hộp tốc độ, giảm tốc, tăng tốc
Theo tính chất thay đổi tỷ số truyền: phân cấp, vô cấp
