Bài giảng "Công nghệ hàn: Chương 5 Xác định phân bố ứng suất trong kết cấu dầm hàn" cung cấp cho người đọc những kiến thức như: Các thành phần ứng suất tương ứng với nội lực; Tính toán ứng suất; Xác định phân bố ứng suất trong kết cấu dầm hàn. Mời các bạn cùng tham khảo!

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Công nghệ hàn: Chương 5 - ĐH Bách khoa Hà nội

  1. Chương. 5  VVP Xác định phân bố ứng suất trong om kết cấu dầm hàn .c ng co an th o ng du u cu HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 1
  2. III.1. Các thành phần ứng suất tương ứng với nội lực  III.1.1. Ứng suất do lực dọc trục. VVP om .c ng co an th o ng du Lực dọc trục N tạo ra ứng suất pháp σN. ứng suất pháp σN phân bố đều trên tiết diện ngang của dầm. u cu ứng suất pháp σN mang dấu (+) nếu dầm chịu kéo. mang dấu (-) nếu dầm chịu nén. HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 2
  3. III.1. Các thành phần ứng suất tương ứng với nội lực  III.1.2. Ứng suất do Mômen uốn. VVP om .c ng co an th o ng du u Mômen uốn tạo ra ứng suất pháp phân bố không đều trên tiết diện cu ngang của dầm. Tạo ra vùng chịu kéo và vùng chịu nén với giá trị lớn nhất tại đỉnh dầm và đáy dầm. HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 3

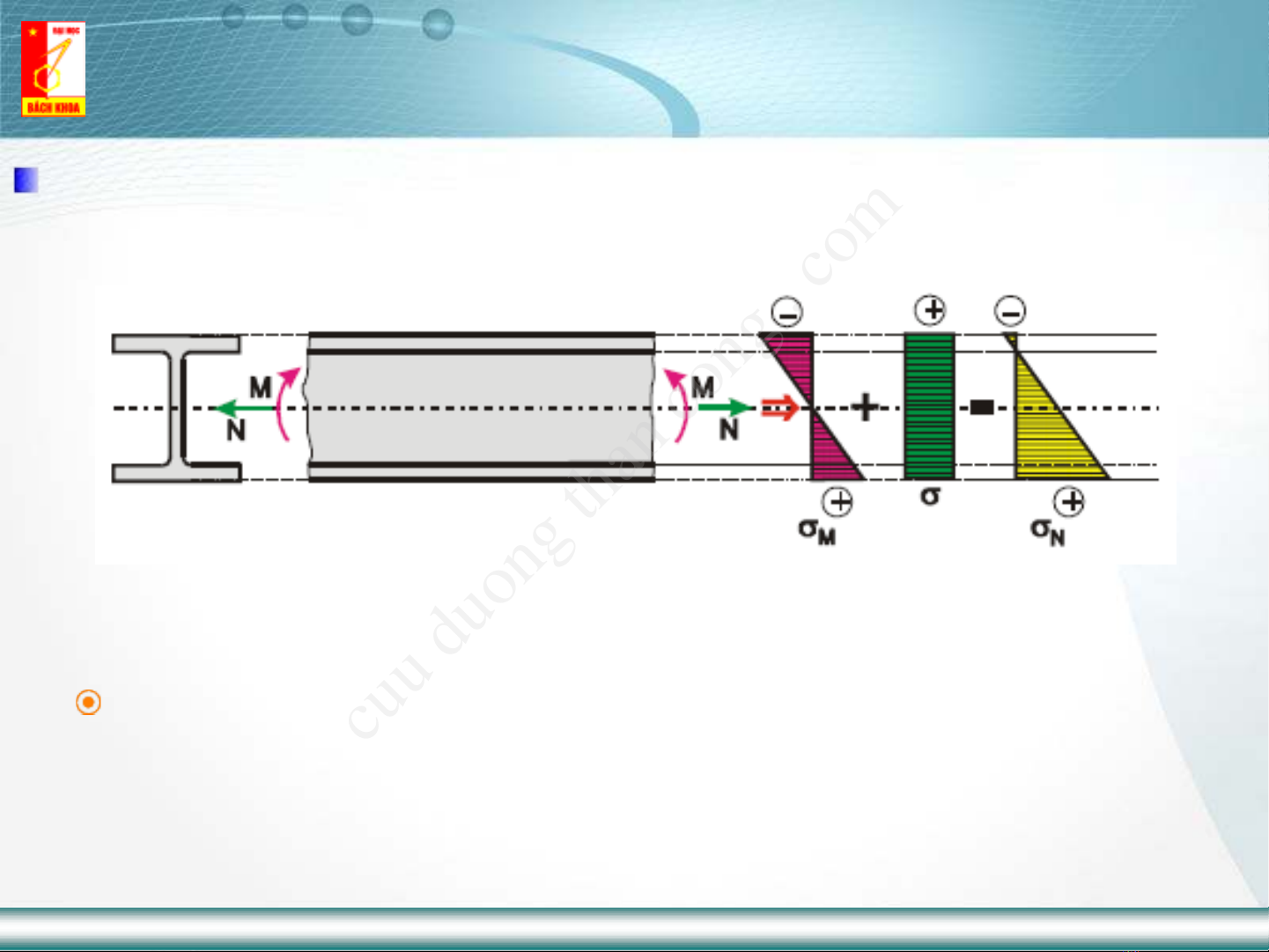

  4. III.1. Các thành phần ứng suất tương ứng với nội lực  III.1.3. Ứng suất do Mômen uốn + Lực dọc trục. VVP om .c ng co an th o ng du u Theo nguyên lý cộng tác dụng. cu HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 4

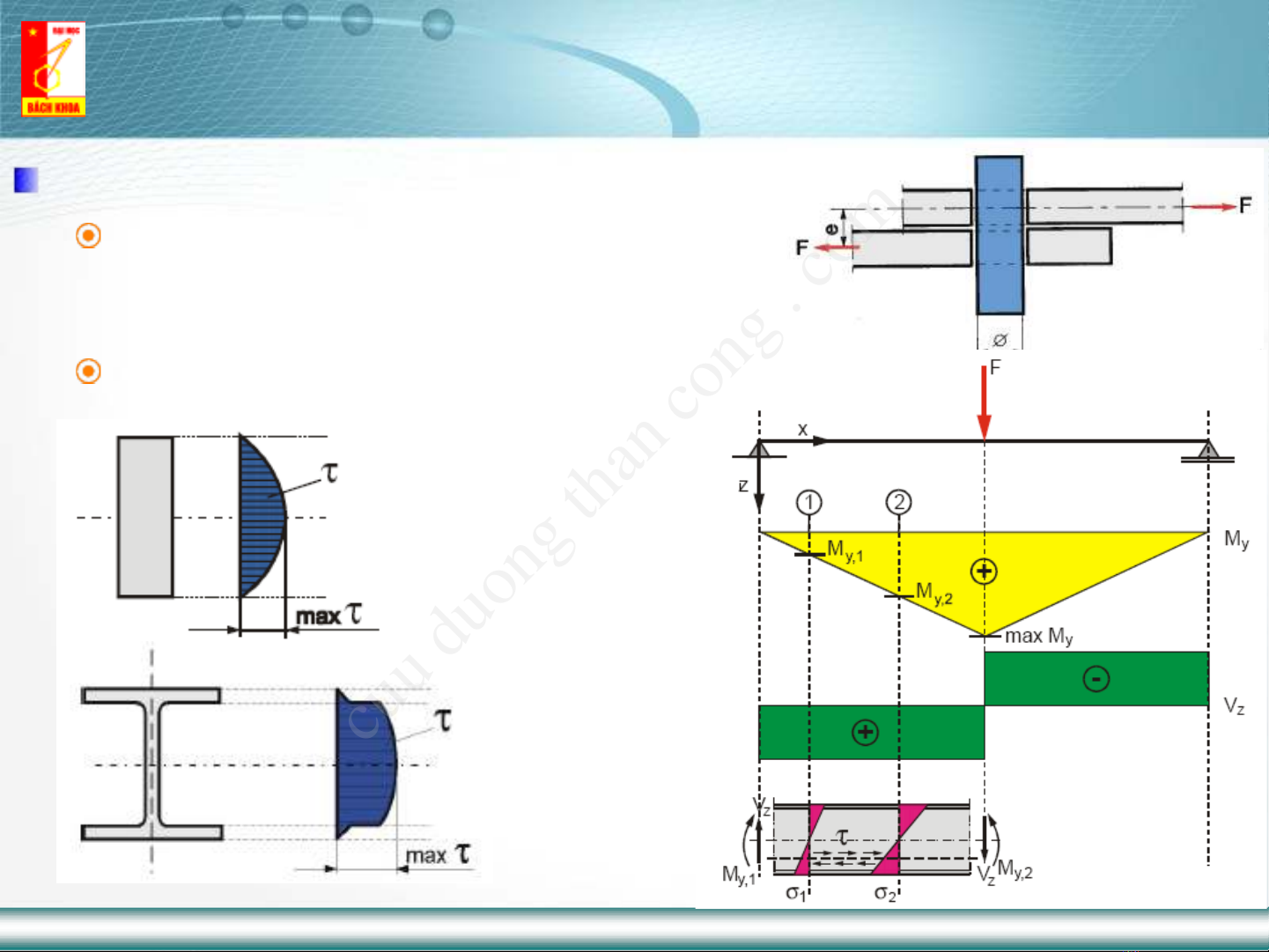

  5. III.1. Các thành phần ứng suất tương ứng với nội lực  III.1.4. Ứng suất do Lực cắt. VVP om Ứng suất cắt do ngẫu lực .c ng Ứng suất cắt do chịu uốn. co an Phân bố trên tiết th diện chữ ng nhật o du u cu Phân bố trên tiết diện chữ I HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 5
  6. III.2. Tính toán ứng suất  III.2.1. Ứng suất do lực dọc trục VVP om σ= N [ ] Trong đó: A = diện tích mặt cắt ngang .c 2 N / mm A ng co an th o ng du u ( ) cu A = 10 . 100 = 1000 mm 2 σ= 100 1000 = 0,1 kN / mm 2 ( ) HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 6
  7. III.2. Tính toán ứng suất  III.2.2. Ứng suất do Mômen uốn VVP om Trong đó: σ= My [ ] Iy = Mômen quán tính của tiết diện (bậc II). .c .z N / mm 2 Iy z = khoảng cách của điểm cần xác định ứng ng suất tới trục trung hòa (~ tâm tiết diện) co Xác định Mômen quán tính của tiết diện an th Mômen quán tính của tiết diện so với tâm của tiết diện o ng du u cu HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 7
  8. III.2. Tính toán ứng suất  III.2.2. Ứng suất do Mômen uốn VVP om Trong đó: σ= My [ ] Iy = Mômen quán tính của tiết diện (bậc II).. .c .z N / mm 2 Iy z = khoảng cách của điểm cần xác định ứng ng suất tới trục trung hòa (~ tâm tiết diện) co Xác định Mômen quán tính của tiết diện an th Mômen quán tính của tiết diện so với trục bất kỳ o ng du u cu HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 8
  9. III.2. Tính toán ứng suất  III.2.2. Ứng suất do Mômen uốn VVP Trong đó: om σ= My [ ] Iy = Mômen quán tính của tiết diện (bậc II). .c .z N / mm 2 Iy z = khoảng cách của điểm cần xác định ứng ng suất tới trục trung hòa (~ tâm tiết diện) co My [N / mm ] Iy [cm ] an (W chống uốn theo σ max = 2 Wy = 3 th trục y) Wy ng z max o Xác định Mômen quán tính du IYo IY’ của tiết diện u cu + IY = IYo + IY’ HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 9
  10. III.2. Tính toán ứng suất  VVP om .c ng co an th o ng du u cu HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 10
  11. III.2. Tính toán ứng suất  Ví dụ 1: Về xác định phân bố ứng suất trong dầm hàn tổ hợp. VVP om ? .c ng co an th ? Các bước thực hiện: o ng 1. Xác định Mômen quán tính của du từng phần tiết diện ngang. Mặt cắt ngang  u 2. Xác địng Momen qián tính tổng. cu 3. Xác định giá trị ứng suất tại đỉnh và đáy dầm. HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 11
  12. III.2. Tính toán ứng suất  Xác định mômen quán tính AVVP om I y = 2 I y ( A) + 2 I y ( B) + I y (C ) .c I y ( A) = I yo ( A) + I y' ( A) = B ng 30 × 23 co .......... = + (30 × 2) × 432 = 110960cm 4 12 an I y ( B) = I yo ( B) + I y' ( B) = th ng 40 × 23 .......... = + (40 × 2) × 412 = 134596,7cm 4 C o 12 du 1,5 × 803 u I y (C ) = I yo (C ) = = 64000cm 4 cu 12 I y = 555113.4cm 4 HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 12
  13. III.2. Tính toán ứng suất  Xác định phân bố ứng suất VVP om -7,92 kN/cm2 .c ng co an +7,92 kN/cm2 th [ ] ng My 100000 σ= .z = × z = 0,180 × z kN / cm 2 o du Iy 555113,4 u My 100000 [ ] cu σ max = .z max = × z max = 0,180 × 44 kN / cm 2 Iy 555113,4 ...................................................... = 7,92 kN / cm 2 [ ] HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 13
  14. III.2. Tính toán ứng suất  III.2.3. Ứng suất cắt. VVP om Do lực cắt thuần túy. .c F τ a = N / mm 2[ ] ng A co an th Do lực uốn và cắt. ng Vz .S y [N / mm ] o τ = 2 du I y .t u cu Trong đó: Sy = Mômen quán tính tĩnh của tiết diện (Bậc I) HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 14
  15. III.2. Tính toán ứng suất  Ví dụ về xác định phân bố ứng suất cắt trong dầm hàn tổ hợp. VVP om .c ng co an th Các bước thực hiện: ng 1. Xác định Mômen quán tính tĩnh của o từng phần tiết diện ngang. du Mặt cắt ngang  2. Xác địng Momen qián tính tĩnh tổng. u cu 3. Xác định sự phân bố ứng suất tiếp. 4. Đối với dầm chữ I, ứng suất cắt tập trung chủ yếu ở tấm bụng. HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 15
  16. III.2. Tính toán ứng suất  Đối với dầm I tổ hợp, ứng suất cắt được tính một cách đơn giảnVVP như sau: om .c ng co an th o ng du u cu HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 16
  17. III.2. Tính toán ứng suất  Ví dụ 2: VVP om .c ng co an th o ng du u cu HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 17
  18. Ch. 3  VVP Xác định phân bố ứng suất trong om kết cấu dầm hàn .c ng co an th o ng du u cu HUST-DWE/ CuuDuongThanCong.com Chương 5 – Tính toán ứng suất kết cấu hàn https://fb.com/tailieudientucntt Trang 18
