Bài giảng Đồ gá: Chương 4 Các cơ cấu khác của Đồ gá, cung cấp cho người học những kiến thức như phiến dẫn, bạc dẫn; Cơ cấu cữ so dao; Cơ cấu định vị đồ gá trên bàn máy; Cơ cấu phân độ; Thân đồ gá. Mời các bạn cùng tham khảo!

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Đồ gá: Chương 4 - TS. Nguyễn Văn Tình

Chương IV: Các cơ cấu khác của Đồ gá Nội dung: 1. Phiến dẫn, bạc dẫn 2. Cơ cấu cữ so dao 3. Cơ cấu định vị đồ gá trên bàn máy 4. Cơ cấu phân độ 5. Thân đồ gá 207

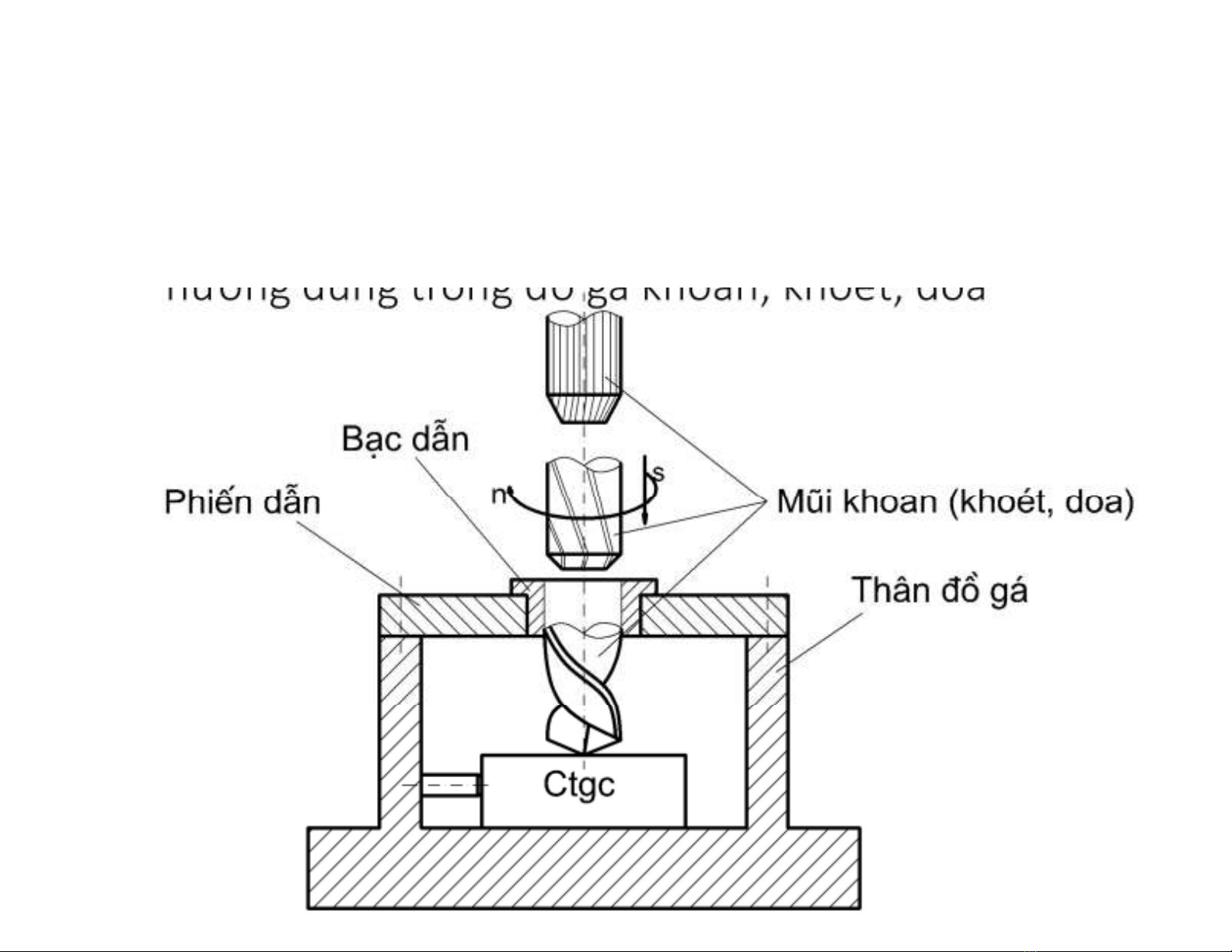

1. Phiến dẫn, bạc dẫn Thường dùng trong đó gá khoan, khoét, doa 208
Bạc dẫn được lắp trên phiến dẫn Kích thước lỗ bạc dẫn bằng kích thước dụng cụ gia công Công dụng: Xác định tâm lỗ gia công mà không phải lấy dấu Tăng độ cứng vững cho dụng cụ cắt 209

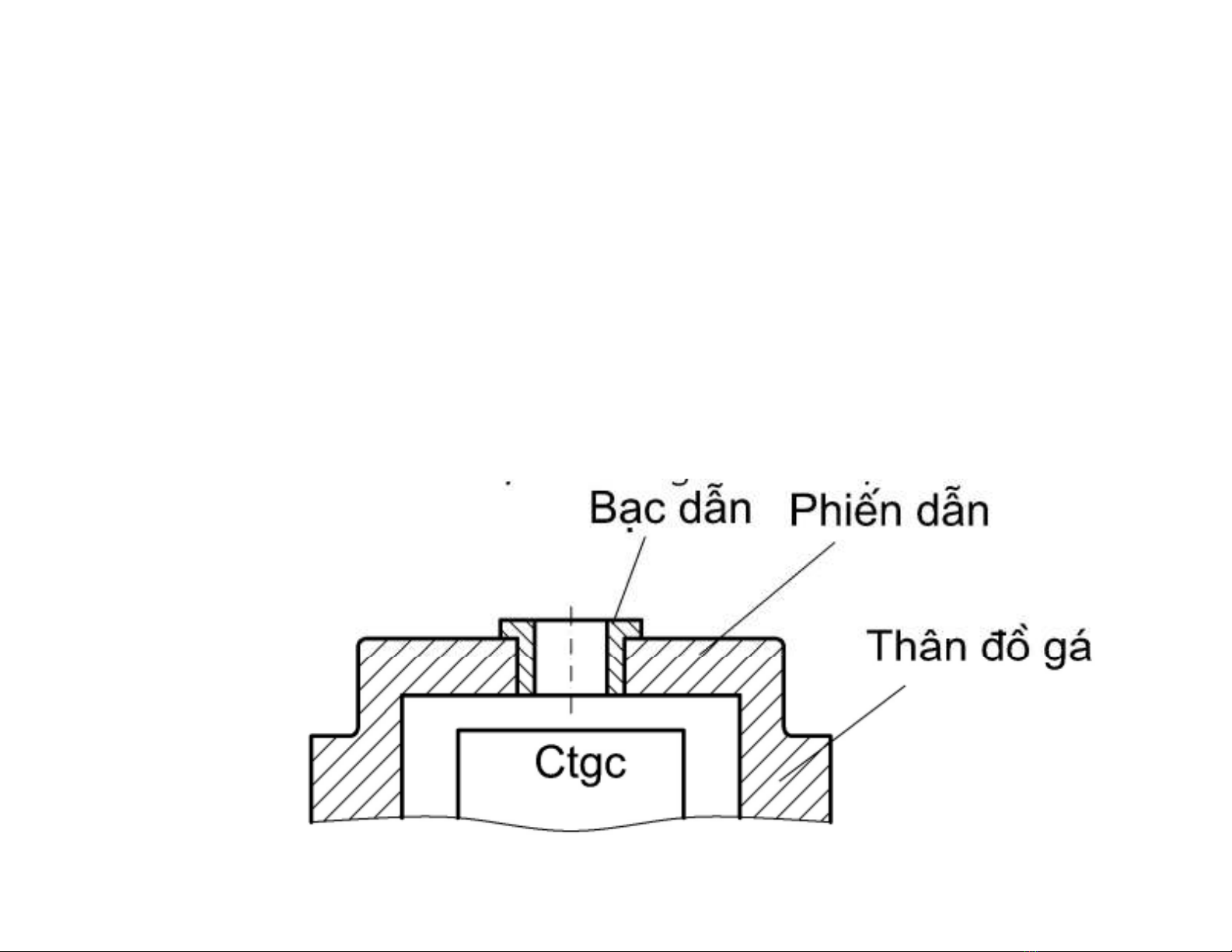

1.1. Phiến dẫn Dạng tấm, được định vị và kẹp chặt trên thân đồ gá, mang bạc dẫn 1.1.1. Phiến dẫn cố định không tháo được 210

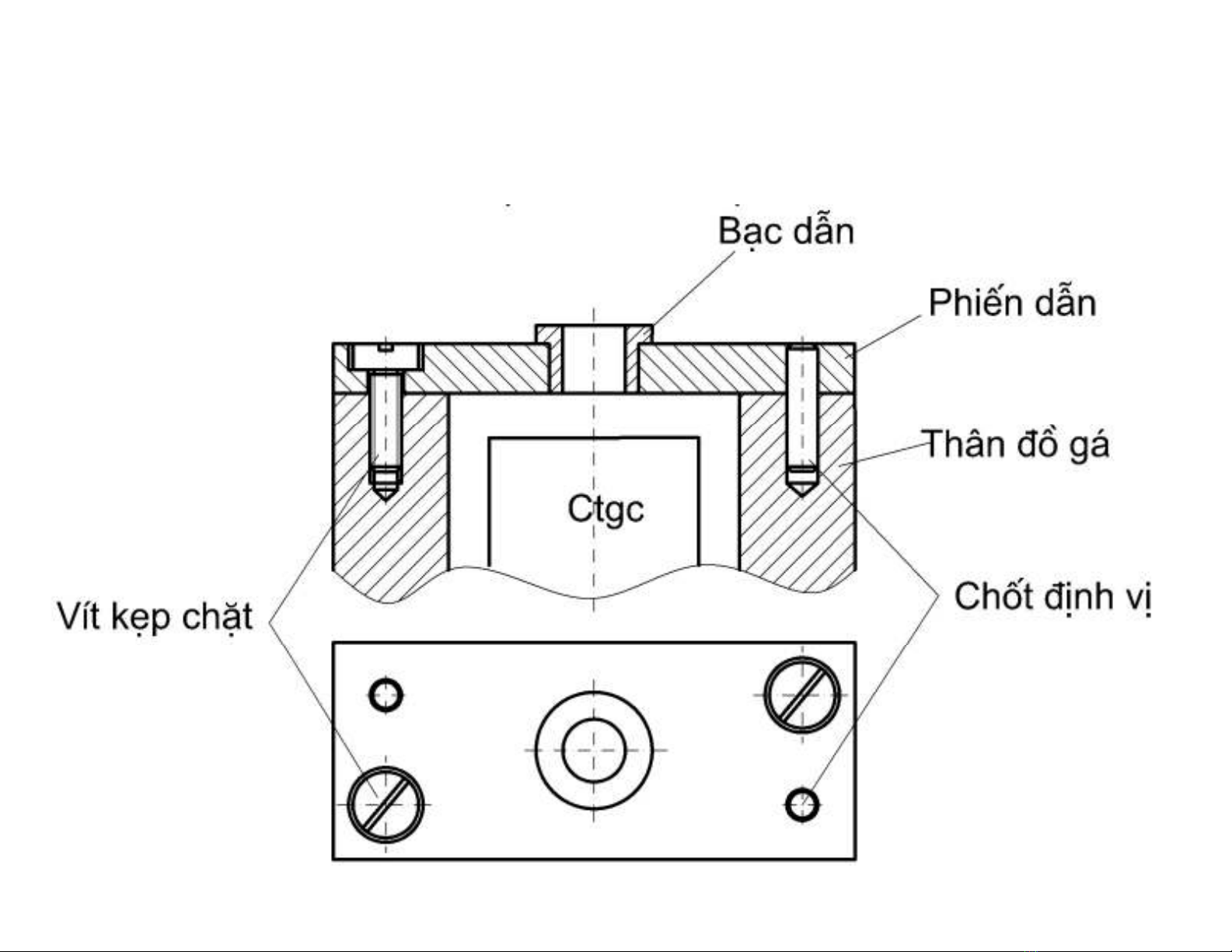

1.1.2. Phiến dẫn cố định tháo được 211
1.1.3. Phiến dẫn bản lề 212
1.1.4. Phiến dẫn tháo rời 213
1.1.5. Phiến dẫn treo 214
1.2 Bạc dẫn hướng Công dụng:  Xác định vị trí tâm lỗ gia công  Làm điểm tựa, tăng cứng vững cho dụng cụ cắt 1.2.1 Bạc dẫn cố định 215
1.2.2 Bạc dẫn thay thế 216
1.2.3 Bạc dẫn thay thế nhanh 217
Yêu cầu khoảng cách từ bạc dẫn đến mặt gia công: Đối với vật liệu giòn: H = (0,30,5)d Đối với vật liệu dẻo: H = (0,5 1)d 218
219
220
221
2.Cơ cấu cữ so dao Được định vị và kẹp chặt trên thân đồ gá Định vị sao cho mặt đầu cữ so dao tương ứng với mặt gia công và phù hợp với kích thước cần gia công Trên cữ so dao có căn đệm đã qua tôi cứng. 222
223
224
225
3. Cơ cấu định vị đồ gá trên bàn máy Dùng cho các loại đồ gá như doa trên máy doa ngang, phay bào không phải toàn mặt phẳng 226
