Chương III: Kẹp chặt và cơ cấu kẹp chặt
Nội dung:
1. Khái niệm về kẹp chặt
2. Phương pháp tính lực kẹp
3. Một số cơ cấu kẹp cơ bản
140
1. Khái niệm về kẹp chặt
1.1. Khái niệm
- Chi tiết kẹp chặt: những chi tiết của đồ gá có tác
dụng giữ chặt chi tiết gia công, làm cho chi tiết
không bị xê dịch ra khỏi vị trí đã được định vị khi chịu
tác dụng của lực cắt và momen cắt.
- Cơ cấu kẹp chặt: Tập hợp những chi tiết của đồ gá
để tạo ra được lực kẹp vào chi tiết gia công.
141
1.2. Yêu cầu của quá trình kẹp chặt
- Không phá vỡ sự định vị của chi tiết gia công (không
xê dịch ra khỏi vị trí đã định vị)
- Lực kẹp vừa đủ (không gây biến dạng chi tiết)
- Lực kẹp ổn định.
- Thao tác nhanh chóng, nhẹ nhàng không tốn sức
lao động của công nhân
- Kết cấu đơn giản, gọn nhẹ dễ sửa chữa, bảo dưỡng
142
1.3. Phương chiều của lực kẹp
- Ưu tiên vuông góc với mặt định vị chính (mặt khống
chế nhiều bậc tự do nhất)
- Chiều của lực kẹp nên hướng từ ngoài vào mặt định
vị, cùng chiều lực cắt
143

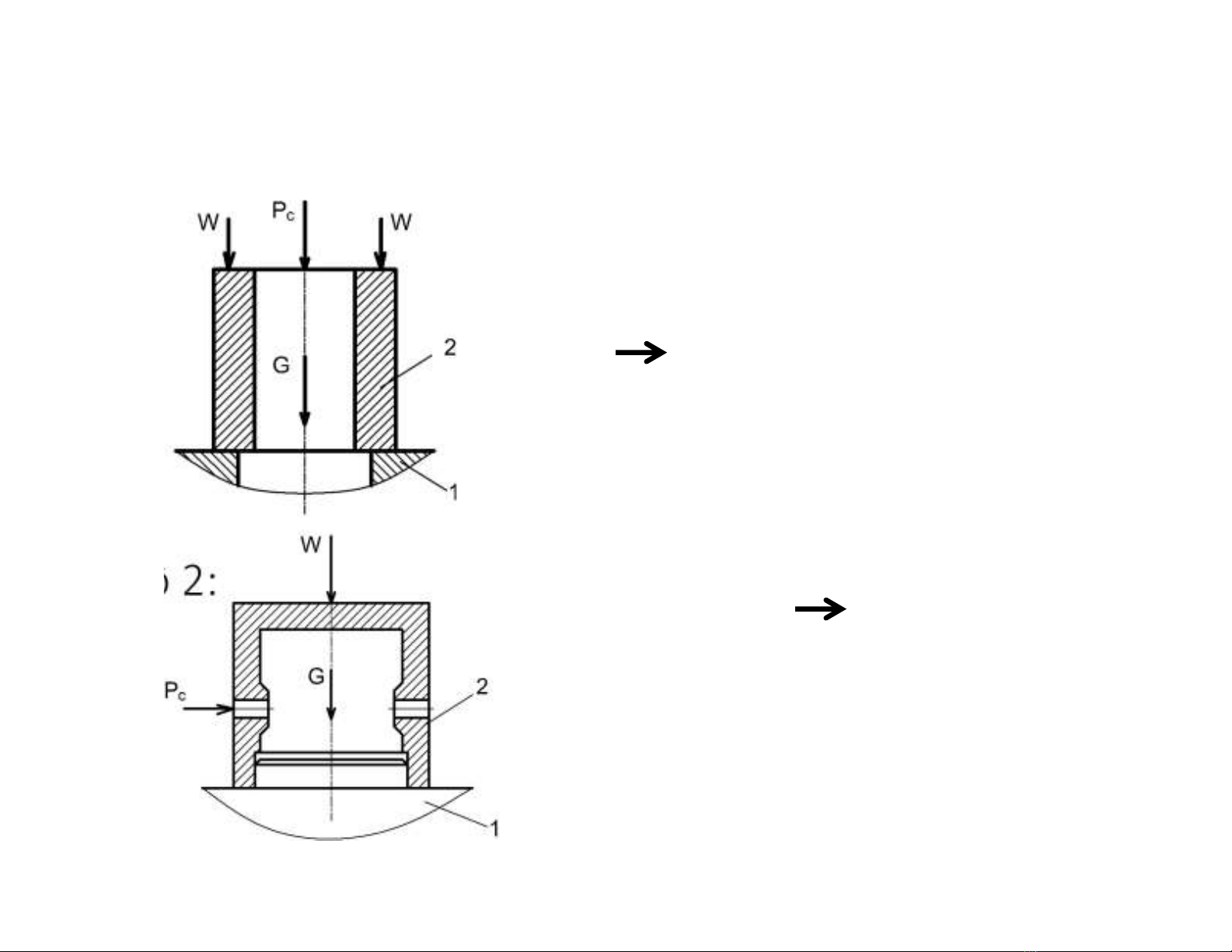

Một số sơ đồ kẹp chặt
•Sơ đồ 1:
•Sơ đồ 2:
•Lực kẹp W cùng chiều lực
cắt và trọng lượng ctgc
Tốt nhất
•Lực kẹp W vuông góc với
lực cắt Tương đối tốt
144
