(c) SE/FIT/HUT 2002 1
Bài 4 Các phép biếnđổiĐồ hoạ
Affine Transformations
Le Tan Hung
Email: hunglt@it-hut.edu.vn
I KHái niệm cơ bản
II Các phép biến đổi
III Hệtọa độ đồng nhất
(c) SE/FIT/HUT 2002 2
Mô hình hoá - Modelling
mô hình -model :
Modeling - Mô hình hoá
Thực thể cơ sở-
primitives
như circles, lines polygons
hay cubes

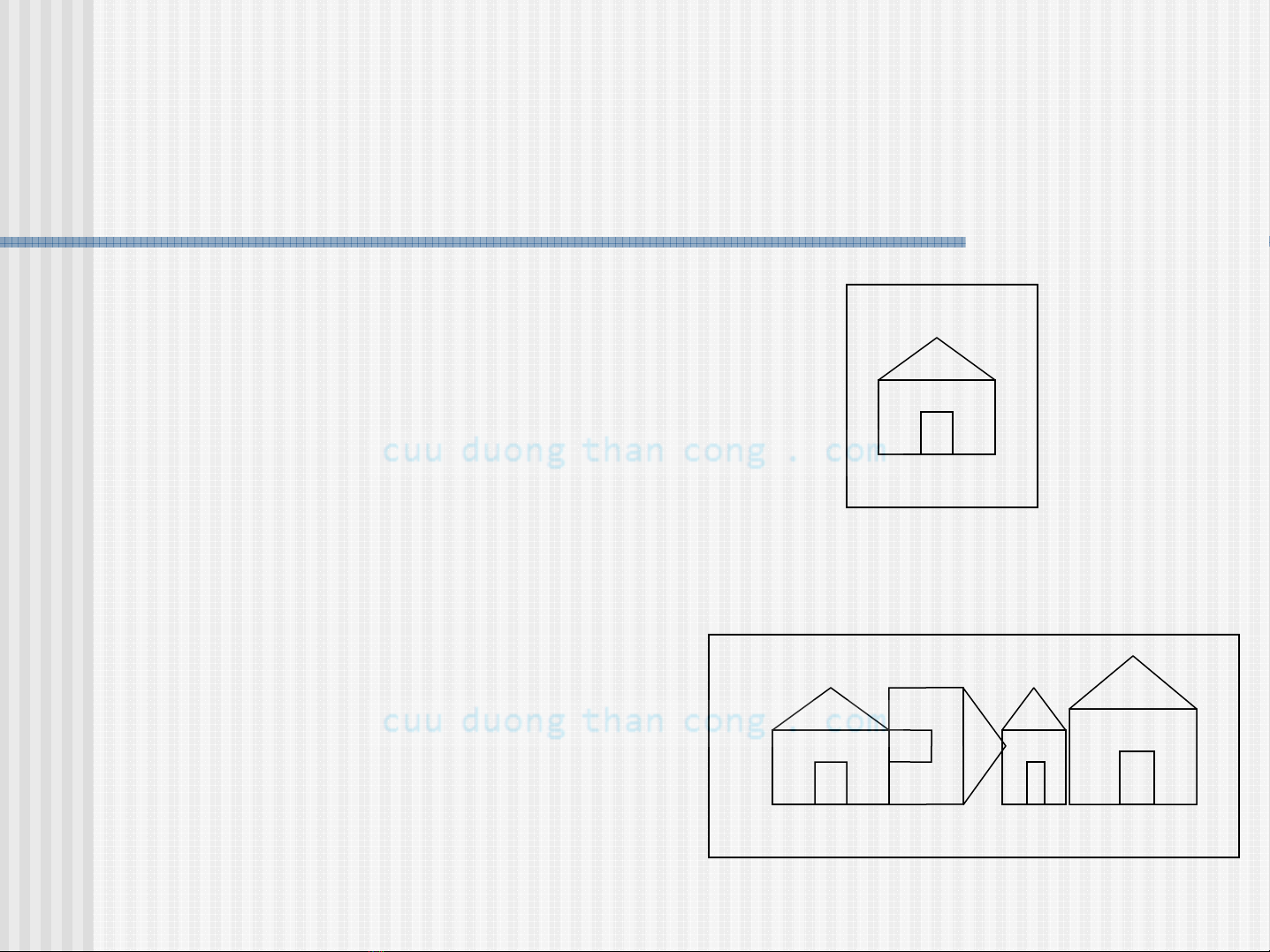

Cảnh - A scene
mô hình hoá cảnh - Scene
Modeling
object
A scene with several instances of the object
(c) SE/FIT/HUT 2002
Ví dụ

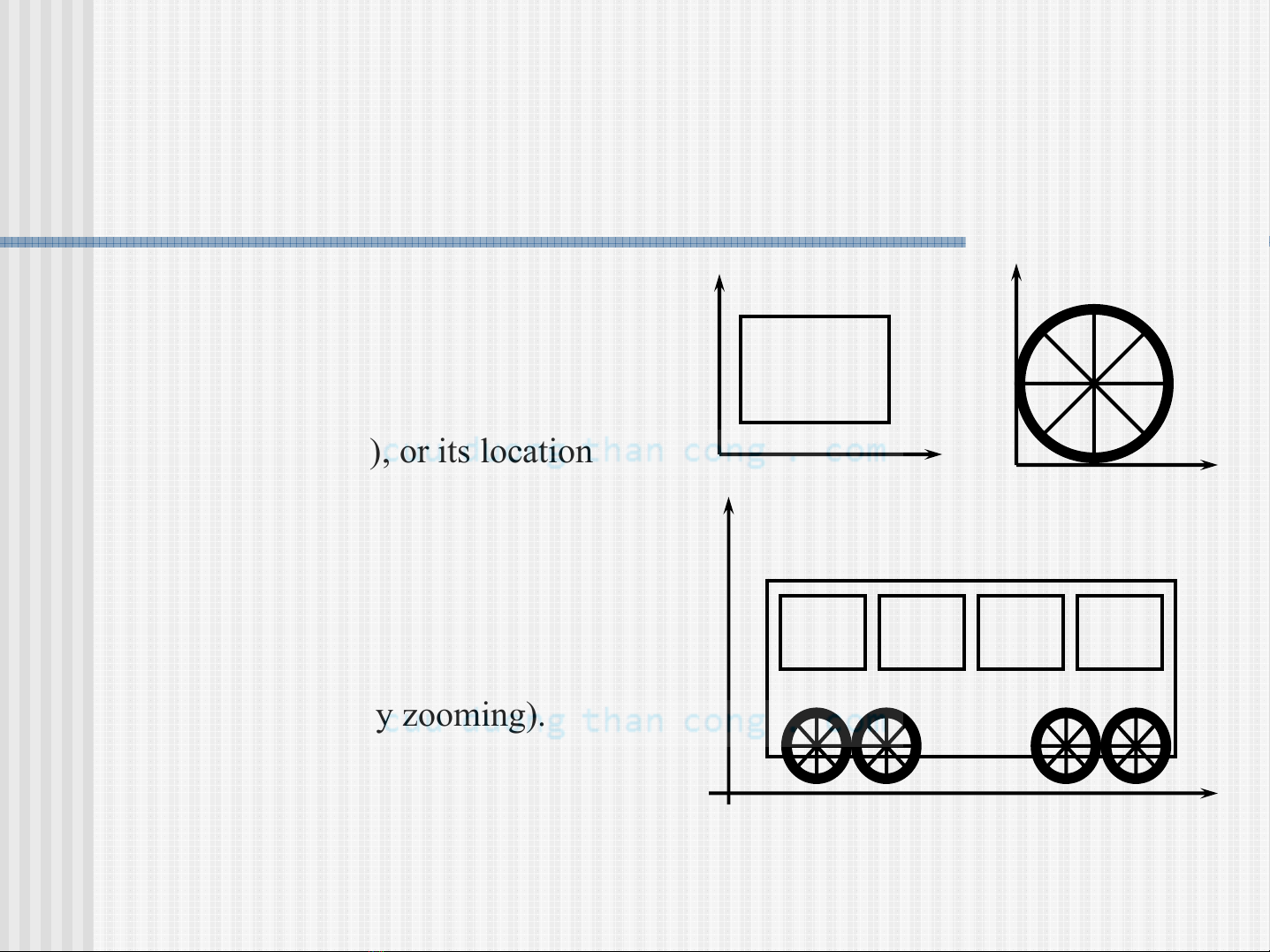

At each frame of the animation, the
object is transformed, in this case by a
rotation. It could also be transformed
by changing its size (scaling), or its
shape (deforming), or its location
(translation).
Further animation effects can be
achieved by not changing the object,
but the way it is viewed (i.e. the
window to viewport transformation) at
each frame (e.g. by zooming).
(c) SE/FIT/HUT 2002 4
Phép biếnđổi - Transformations

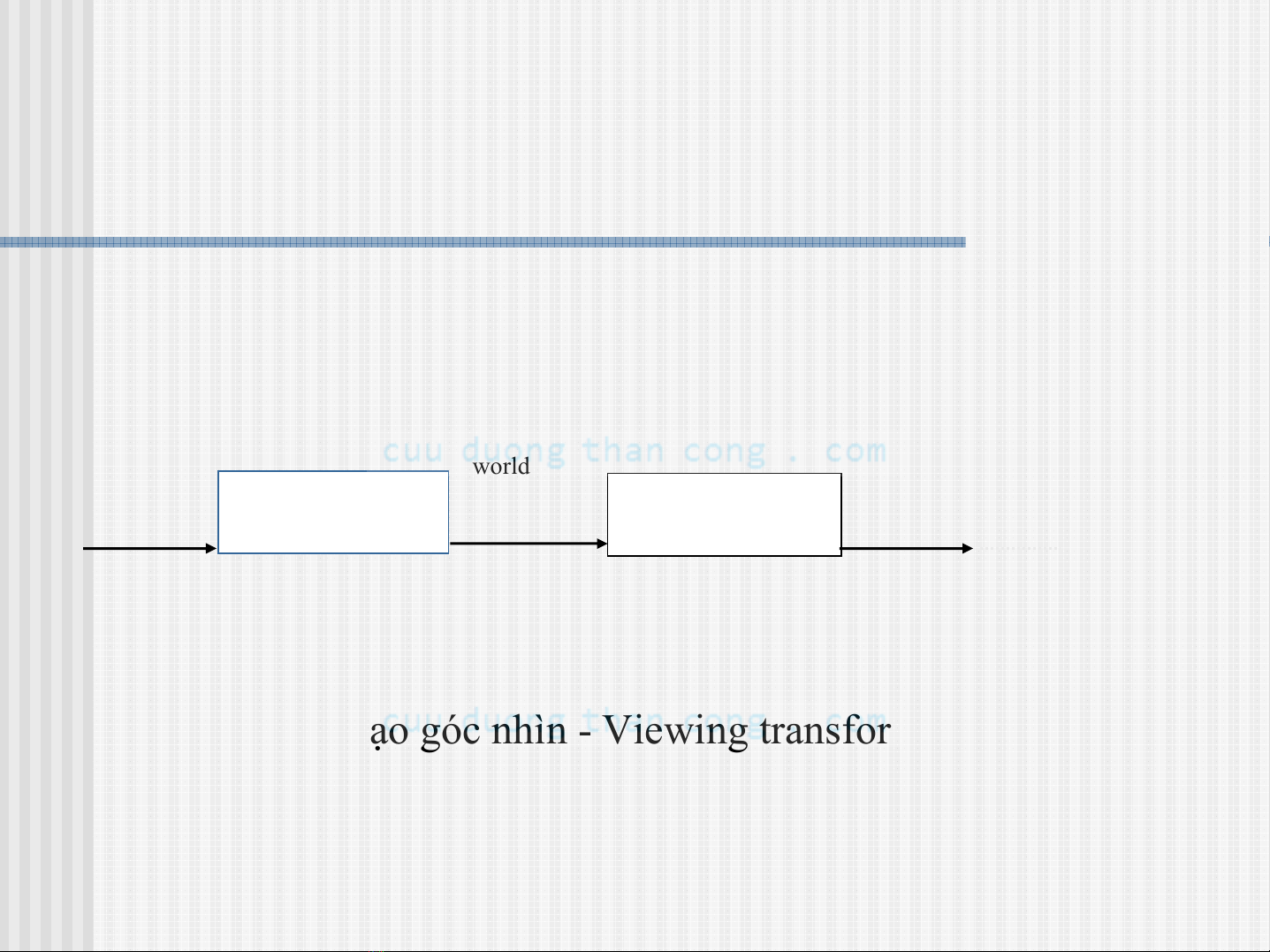

Trong kỹthuậtđồ hoạ3 bước: modeling, rendering,
displaying
Với Modeling:
Phép biến đổi - Transformation
Biến đổi mô hình hoá - Modeling transformations
Biến đổitạo góc nhìn - Viewing transformations
Biến đổitạoHoạtcảnh - Animation
modeling
coordinate Modeling
transformation
Viewing
transformation
world
coordinate
viewing
coordinate (eye coordinate)
(c) SE/FIT/HUT 2002 5
Transformations - Modeling
world
