Chương 2
CÁC THÔNG SỐ ĐƯỜNG DÂY TRUYỀN
TẢI TRÊN KHÔNG
2.1 Các phần tử chính của đường dây
2.2 Điện trở
2.3 Điện cảm
2.4 Điện dung
2.5 Phóng điện vầng quang (Corona discharge)
2

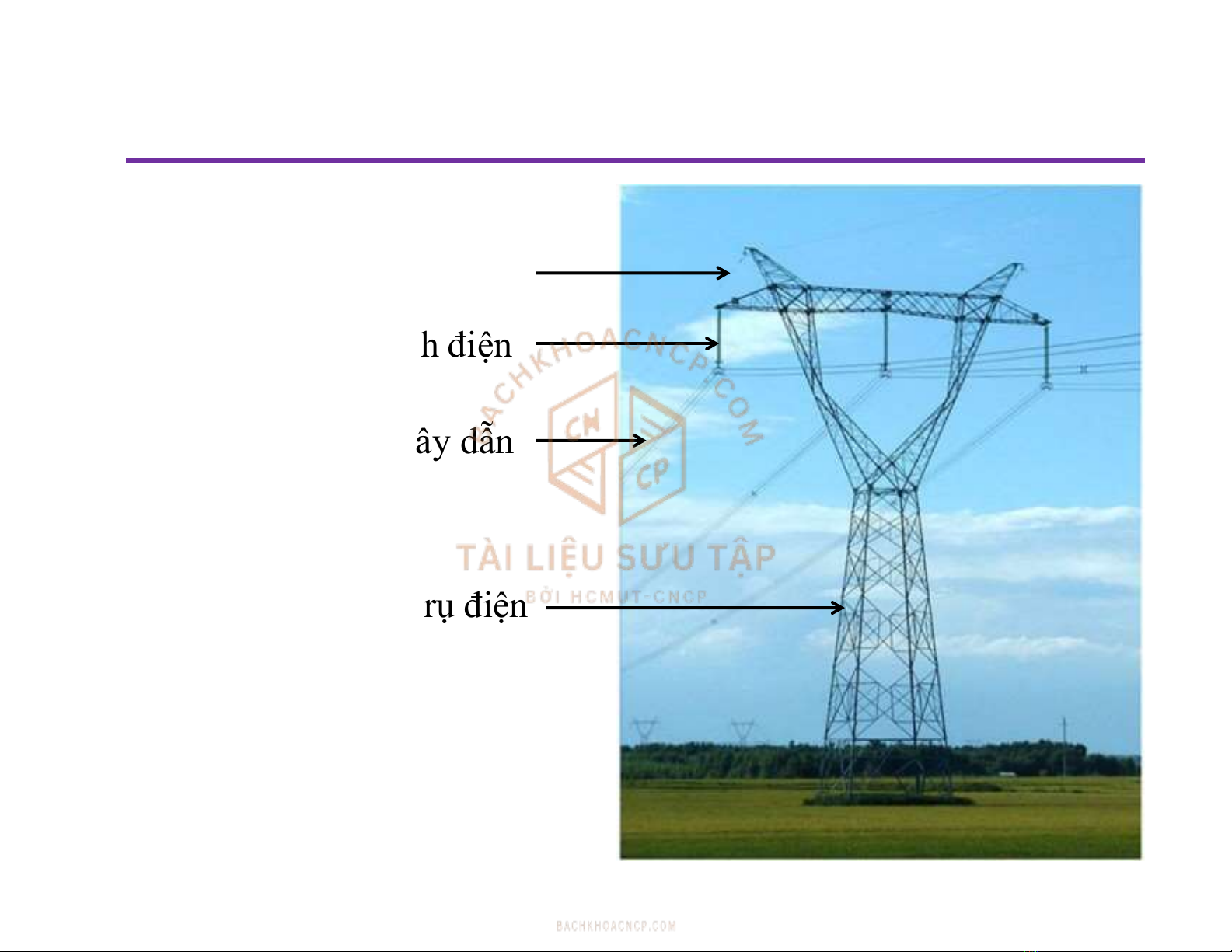

2.1 Các phần tử chính của đường dây
Dây chống sét
Cách điện
Dây dẫn
Trụ điện
* Thông số đường dây: R, L, C
2.2 Điện trở

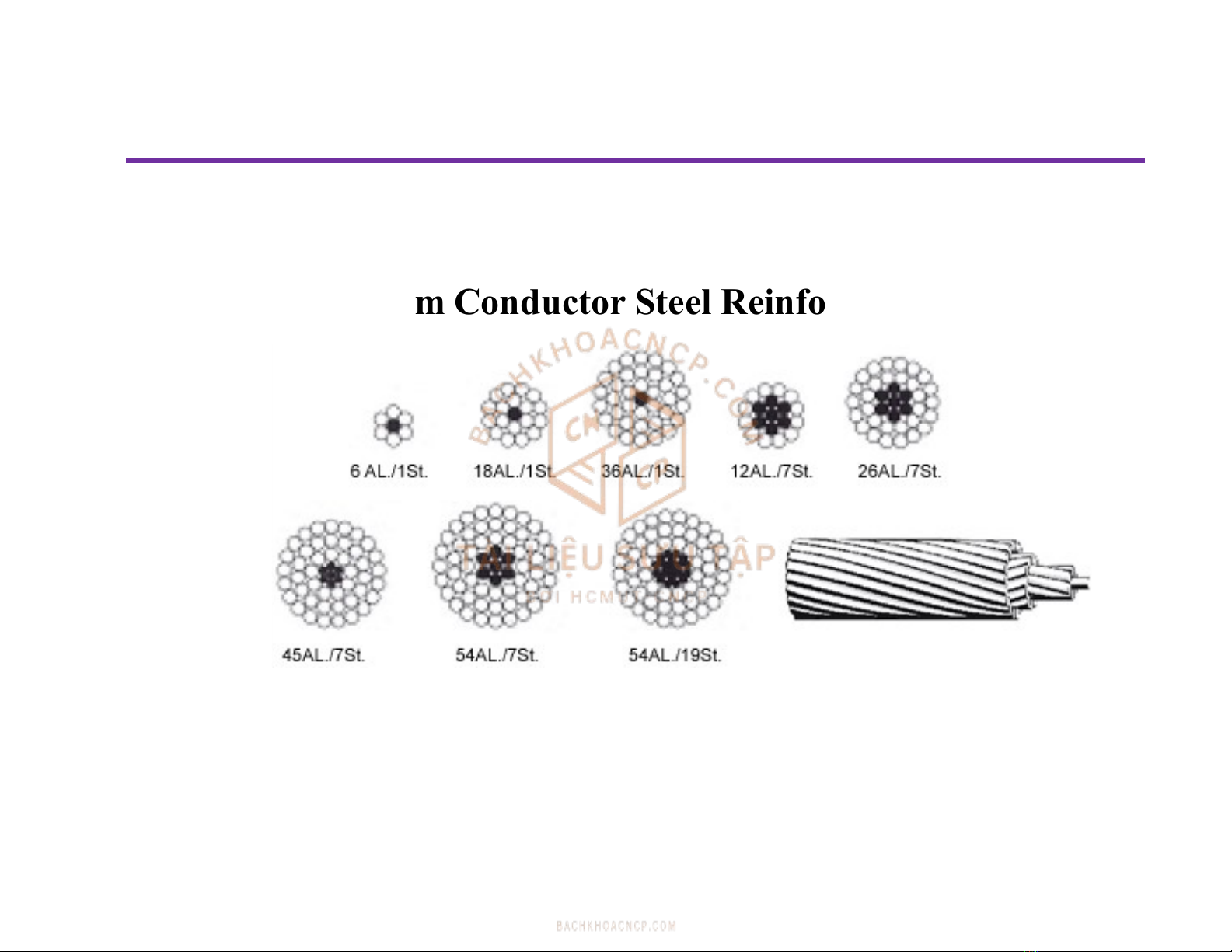

oCác loại dây dẫn
ACSR (Aluminium Conductor Steel Reinforced)
ACAR (Aluminium Conductor Alloy Reinforced)
AAAC (All Aluminium Alloy Conductor)
3

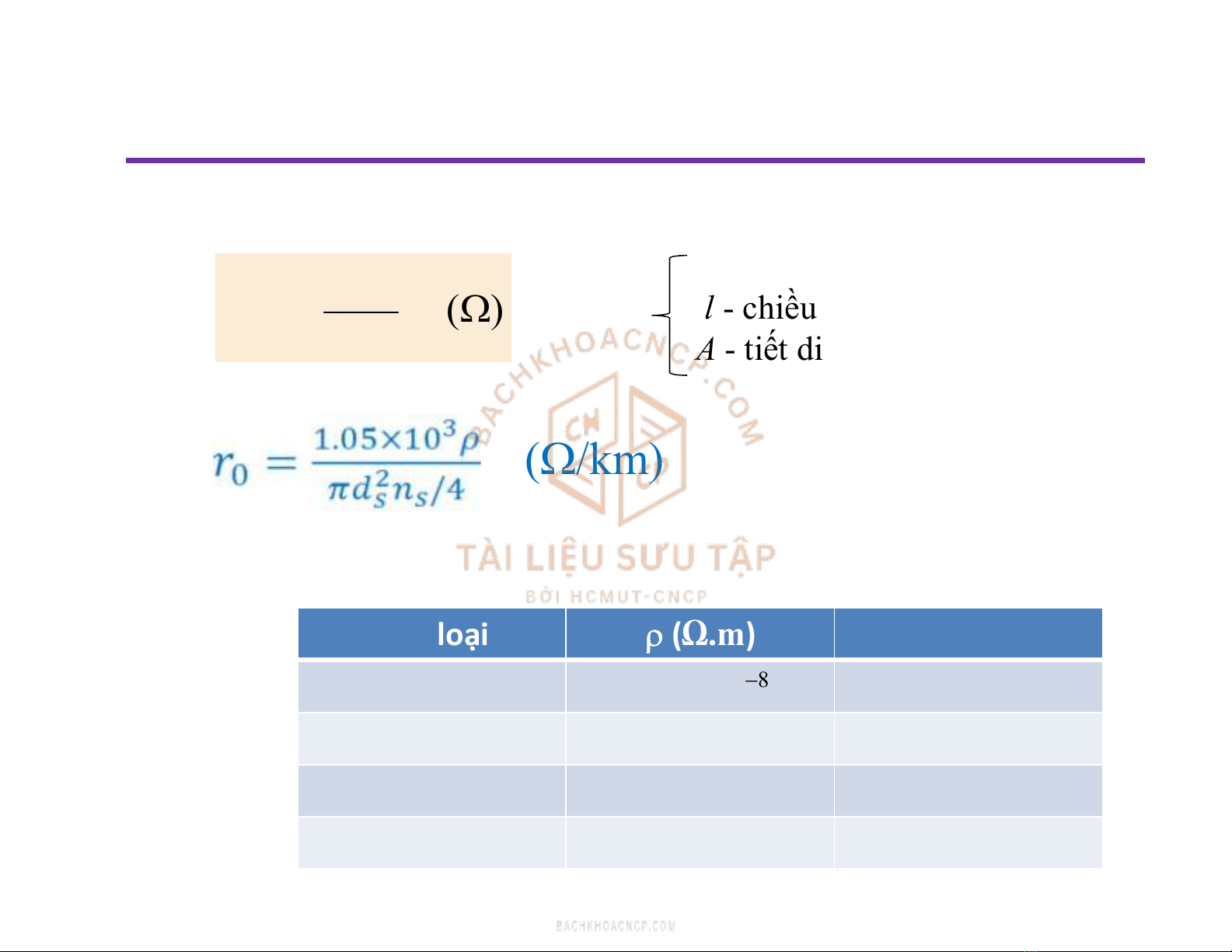

2.2 Điện trở
( )
DC
l
R
A
Kim loại (Ω.m)a(1/ºC)
Đồng thường 1,72×10-8 0,00393
Đồng cứng 1,77×10-8 0,00382
Nhôm 2,83×10-8 0,00390
Thép 12-88×10-8 0,001-0,005
Ở 20ºC
- điện trở suất (Ω.m),
l- chiều dài (m),
A - tiết diện dây dẫn (m2)
(/km)
oĐiện trở DC
4
X
2.2 Điện trở

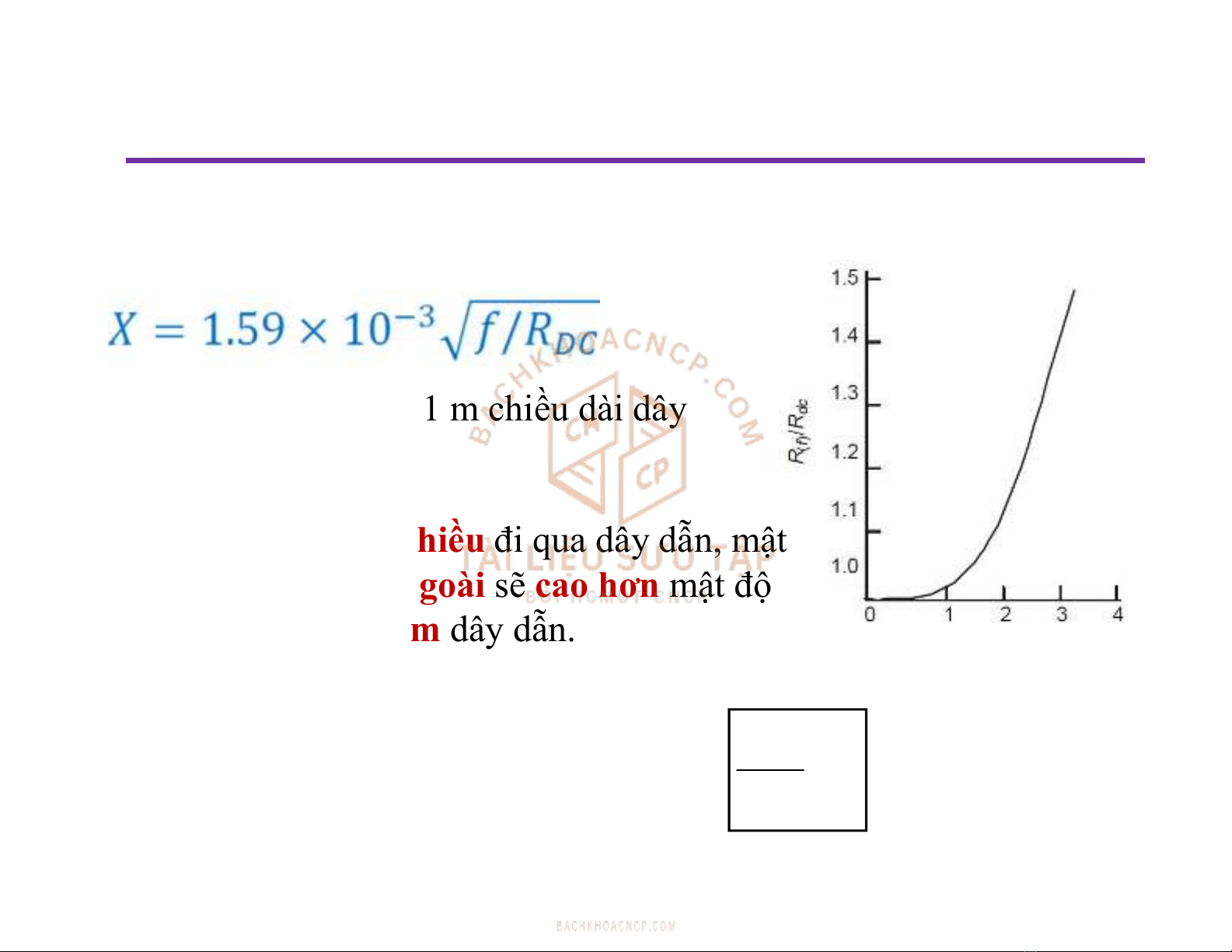

oĐiện trơ AC
Hiệu ứng mặt ngoài của dây dẫn do tần số
Tỉ số điện trở hiệu dụng mặt ngoài
1
AC
DC
R
R
RDC điện trơ DC trên 1 m chiều dài dây
Khi dòng điện xoay chiều đi qua dây dẫn, mật
độ dòng điện ở mặt ngoài sẽ cao hơn mật độ
dòng điện ở trung tâm dây dẫn.
5
