Giáo trình: Kỹ thuật thi công 2 Giảng viên: Th.s Cao Tuấn Anh
CHƯƠNG III: CẦN TRỤC LẮP GHÉP XÂY DỰNG
§1. CẦN TRỤC LẮP GHÉP
1. Khái niệm
- Cần trục là một loại máy chủ lực trong lắp
ghép xây dựng. Giá thành và chi chí vận hành
cần trục rất cao, ảnh hưởng đến giá thành lắp
ghép. Công nghệ và trình độ vạn hành ảnh hưởng
đến năng suất lắp ghép.
- Vận hành cần trục có nguy cơ cao về mất
ATLĐ. Do vậy phải tuân theo các nguyên tắc cơ
bản (vụ sập dầm cầu chợ Đệm – TP HCM, 2 CN
chết…)
- Thao tác cơ bản của cần trục: vào vị trí lắp
ghép, cẩu cấu kiện lên, vận chuyển đến vị trí lắp
ghép, đặt vào vị trí, giữ cấu kiện khi cố định,
tháo dây treo buộc và lặp lại chu kỳ hoạt động.
2. Thông số kỹ thuật của cần trục (tính năng)
- Thông số kỹ thuật của cần trục bao gồm: Sức
trục Q (tấn); chiều cao nâng móc cẩu H (m);
chiều dài tay cần L (m);

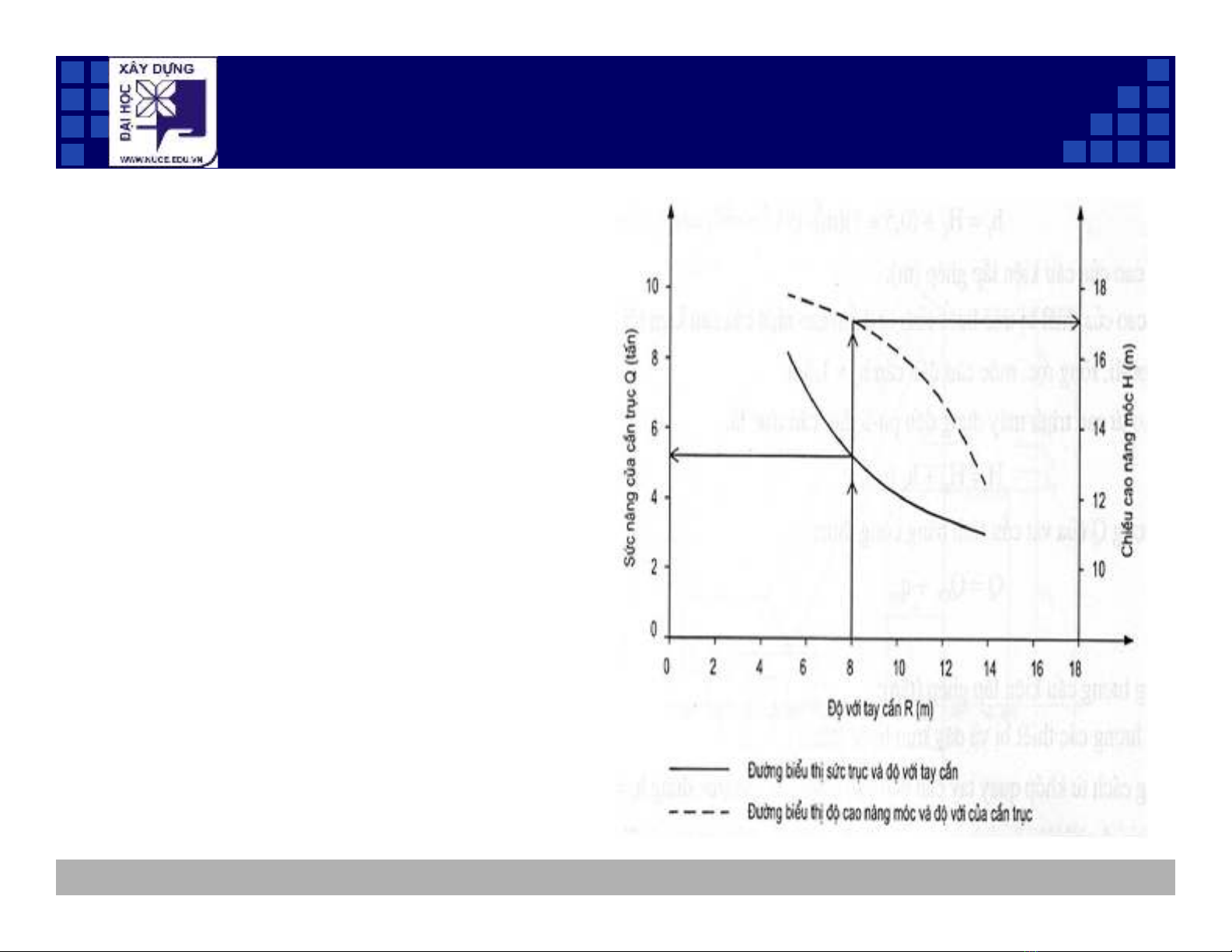

- Mỗi lọai cần trục có biểu đồ tính năng khác
nhau, được biễu diễn ở các hướng dẫn KT
(catalog) (hình vẽ).
Trang 01
§2. PHÂN LOẠI CẦN TRỤC
1. Cần trục tự hành: ô tô, bách xích, bánh hơi, chạy trên ray
- Ưu điểm:
•Độ cơ động cao, có thể phục vụ nhiều địa điểm;
•Tốn ít công và thời gian tháo lắp; Tự di chuyển.
- Nhược điểm:
•Độ ổn định kém: nhất là cần trục bánh lốp và cần trục chạy trên ray;
•Các cần trục bánh lốp và bách xích phải đứng xa công trình khi cẩu lắp, vậy nên tổn thất
nhiều về độ hữu ích.
•Chiều dài tay cần cố định, không nối dài được.
a) Cần trục ô tô:
•Q = 3 – 16 tấn (sức trục khi không dùng chân chống và sức trịc khi dùng chân chống)
•Lmax = 22 – 25 m
•Vmax = 30 km/h
•Sử dụng: bốc xếp, lắp ghép nhà nhỏ, phục vụ lắp dựng cần trục tháp.
b) Cần trục bánh hơi:
•Q = 5 – 10 tấn (sử dụng chân chống và không sử dụng chân chống)
•Lmax = 30 – 35 m
•Vmax = 15 km/h
•Sử dụng để lắp ghép các kết cấu, công trình có khẩu độ lớn.
Giáo trình: Kỹ thuật thi công II Giảng viên: Th.s Cao Tuấn Anh
Trang 02
CHƯƠNG III: CẦN TRỤC LẮP GHÉP XÂY DỰNG
R
S
k
c) Cần trục bánh xích:
•Q = 3 – 100 tấn
•Lmax = 35 – 40 m
•Vmax = 3 – 5 km/h
•Độ ổn định khi làm việc cao. Đi lại dễ dàng trên mặt bằng xây dựng không phải làm đường.
•Sử dụng: Lắp ghép cấu kiện, công trình, bốc dỡ….phục vụ các máy khác: máy khoan, máy đóng
cọc…
Giáo trình: Kỹ thuật thi công II Giảng viên: Th.s Cao Tuấn Anh
Trang 03
CHƯƠNG III: CẦN TRỤC LẮP GHÉP XÂY DỰNG
Cần trục ô tô Cần trục bánh hơi Cần trục xích
2. Cần trục tháp
Khái niệm: Đây là loại cần trục thông dụng trong xây dựng. Phục vụ thi công các công trình cao
và chạy dài. Có hình dáng tháp (tower, башень...)
a) Phân loại
- Theo sức trục:
•Cần trục loại nhẹ (Q ≤ 10 tấn) dùng để xây dựng, lắp ghép nhà công nghiệp nhiều tầng và
nhà dân dụng.
•Cần trục loại nặng (Q ≥ 10 tấn) dùng để lắp ghép các công trình công nghiệp lớn như nhà
máy thuỷ điện, phân xưởng đúc thép, công trình lò cao...
- Theo cơ cấu nâng hạ tay cần:
•Loại tay cần nghiêng nâng hạ được.
•Loại tay cần nằm ngang (không nghiêng được).
- Theo khả năng di chuyển:
•Cần trục tháp chạy trên ray.
•Cần trục tháp đứng cố định:
•Cần trục tháp cố định: thân tháp tự thay đổi bằng kích thuỷ lực (tự nâng) và loại tự leo.
- Trong xây dựng và lắp ghép sử dụng 2 loại thông dụng:
•Cần trục tháp chạy trên đường ray, đối trọng ở dưới thấp.
•Cần trục tháp đứng cố định có đối trọng ở trên cao.
Giáo trình: Kỹ thuật thi công II Giảng viên: Th.s Cao Tuấn Anh
Trang 04
