1
1
L
LẬ
ẬP TRÌNH GIA CÔNG TRÊN M
P TRÌNH GIA CÔNG TRÊN MÁ
ÁY
Y
ĐI
ĐIỀ
ỀU KHI
U KHIỂ
ỂN S
N SỐ
Ố
Ths.Phùng Xuân Lan
Bộ môn CNCTM
Khoa Cơ Khí
2
2
N
Nộ
ội dung c
i dung củ
ủa b
a bà
ài gi
i giả
ảng
ng
Khái niệm chung
Quy trình lập trình gia công trên máy điều khiển số
Phương pháp lập trình
Ngôn ngữ lập trình
Mã ISO cơ bản
zCác chức năng dịch chuyển, các chu trình
zCác chức năng phụ
zCác chức năng vận hành máy
zLập trình theo kích thước tuyệt đối, tương đối
zCác dạng nội suy
Các chức năng hiệu chỉnh
Xê dịch điểm chuẩn
3
3
Kh
Khá
ái ni
i niệ
ệm chung
m chung
Lập trình
zLà quá trình thiết lập các chuỗi lệnh cho dụng cụ cắt từ bản vẽ chi
tiết và sổ tay dụng cụ cùng với việc phát triển các lênchj của
chương trình sau đó chuyển tất cả các thông tin này sang bộ phận
mang dữ liệu được mã hoá đặc biệt cho hệ thống điều khiển số
Chương trình
zLà toàn bộ các câu lệnh cần thiết để gia công chi tiết trên máy
công cụ điều khiển số
Từ lệnh
zLà sự phối hợp các con số, chữ cái để lượng hoá chính xác các
chức năng yêu cầu thực hiện
Câu lệnh
zLà sự ghép nối tối thiểu của các từ lệnh cần thiết để thực hiện một
dịch chuyển hoặc 1 chức năng khác của máy công cụ
4
4
Kh
Khá
ái ni
i niệ
ệm chung
m chung
Câu lệnh tổng quát (ISO 6983)
N…G…X…Y…Z…A…B…C…I…J…K…HD…T…M…S…F…;
N: Số thứ tự của câu lệnh trong chương trình
G: Điều kiện hoặc dữ liệu dịch chuyển
X, Y, Z: Các toạ độ thẳng
A, B, C: Các toạ độ quay
I, J, K: Thông số nội suy
HD: Hiệu chỉnh
T: Dụng cụ
M: Chức năng phụ
S: Tốc độ số vòng quay
F: Lượng tiến dao
; : Kết thúc câu lệnh
5
5
Kh
Khá
ái ni
i niệ
ệm chung
m chung

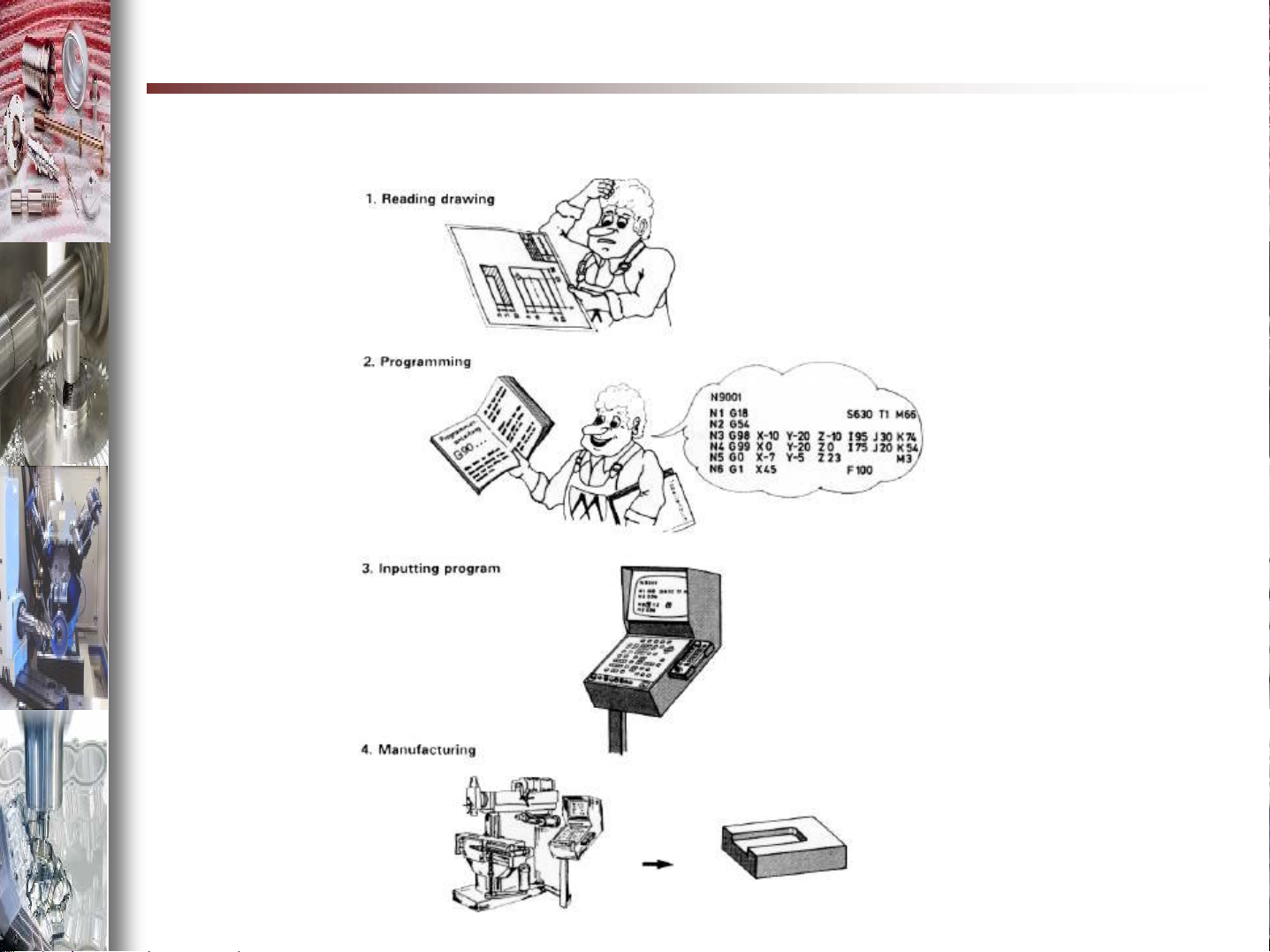

Quy trình lập trình gia công NC
