NGUYÊN LÝ THIẾT KẾ
CẤU TẠO KIẾN TRÚC
BỘ XÂY DỰNG
TRƯỜNG ĐẠI HỌC KIẾN TRÚC TP.HCM
BÀI GiẢNG
Khoa KiÕn Tróc
Bé M«n C«ng NghiÖp & Kü ThuËt KiÕn Tróc
ThS.Kts. Dương Trọng Bình
CHƯƠNG 1: CẤU TẠO MÓNG CÔNG TRÌNH
NỘI DUNG
I. KHÁI QUÁT CHUNG
II. PHÂN LOẠI MÓNG
III. PHÂN LOẠI NỀN MÓNG
IV.BỐ TRÍ MÓNG CHO CÔNG TRÌNH KIẾN TRÚC
V. GIẢI PHÁP MÓNG CHO CÔNG TRÌNH CÓ QUY
MÔ LỚN, XÂY DỰNG TRÊN NỀN ĐẤT YẾU
▪C«ng trinh kiÕn tróc ®uîc x©y dùng trªn
mét vÞ trÝ nhÊt ®Þnh, tïy theo chøc nang,
quy m« x©y dùng, hinh thøc kÕt cÊu, vËt
liÖu XD…mµ mçi c«ng trinh cã ®Æc ®iÓm
vÒ hinh khèi, t¶i träng…khác nhau.
▪Bản thân công trình kiến trúc chịu sự tác
động của rất nhiều loại tải trọng - bao
gồm “tĩnh” tải và “hoạt” tải - lên tất cả các
vị trí khác nhau.
▪Móng nhận tải trọng công trình thông qua
cột, phân bố đều bên dưới diện tích đáy
móng rồi tác động lên nền đất tự nhiên.
▪Nền đất tự nhiên dưới đáy móng nhận tải
trọng công trình do móng truyền xuống và
hình thành ứng suất tiệt tiêu tải trọng này,
đảm bảo công trình ổn định, bền vững.
◼I. KHÁI NIỆM CHUNG
▪®éæn ®Þnh vµ cuêng ®é chÞu t¶i cña
mãng cã quan hÖ mËt thiÕt ®èi víi t¶i
träng cña c«ng trinh vµ tÝnh chÊt cña
nÒn ®Êt chÞu t¶i. C¸c yÕu tè nµy sÏ
quyÕt ®Þnh gi¶I ph¸p thiÕt kÕ mãng cho
c«ng trinh.
▪Chi phÝ x©y dùng nÒn mãng thuêng
chiÕm kho¶ng 10% - 20%gi¸ thµnh
x©y dùng cña c«ng trinh .
◼I. KHÁI NIỆM CHUNG

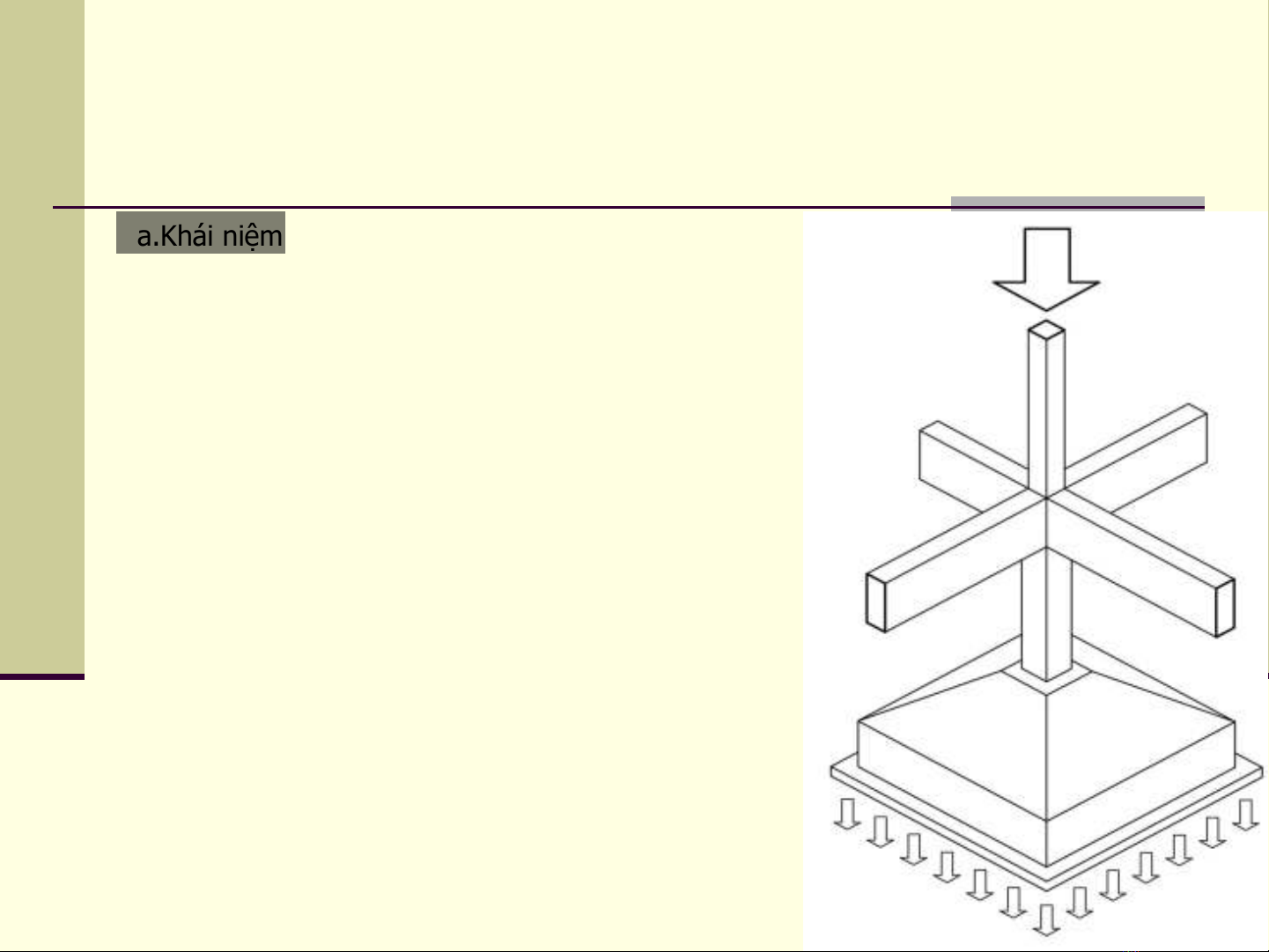

a.Khái niệm
b.Các bộ phận của
Móng
Trong hệ thống cấu kiện khung
chịu lực của công trình, móng là
bộ phận quan trọng, nằm ở vị trí
thấp nhất.
Móng nhận toàn bộ tải trọng công
trình truyền xuống và phân bố đều
tải trọng này tác động lên nền đất
chịu tải bên dưới móng.
Độ lớn và cường độ của móng phụ
thuộc vào tải trọng công trình bên
trên và khả năng chịu lực của nền
đất bên dưới móng.
1. Khái niệm Móng
