THIẾT KẾ DỤNG CỤ CẮT
TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN CƠ KHÍ
Bộ môn Gia công vât liệu và dụng cụ công nghiệp
Thuyết trình: PGS.TS. Bùi Ngọc Tuyên
§1. Giới thiệu
I. Khái niệm, công dụng, phân loại
Ren được tiêu chuẩn hóa được dùng trong lắp ghép hoặc truyền động
Ren có thể được phân loại theo nhiều cách:
Theo công dụng: ren dùng cho lắp ghép & ren dùng cho truyền động
Theo profin ren: ren tam giác, ren chữ nhật, ren hình thang,…
Theo hướng ren: ren trái, ren phải
Theo bước ren: ren bước lớn, ren bước nhỏ,…
…….
II. Thông số cơ bản của ren
CHƯƠNG 5: THIẾT KẾ DỤNG CỤ CẮT REN

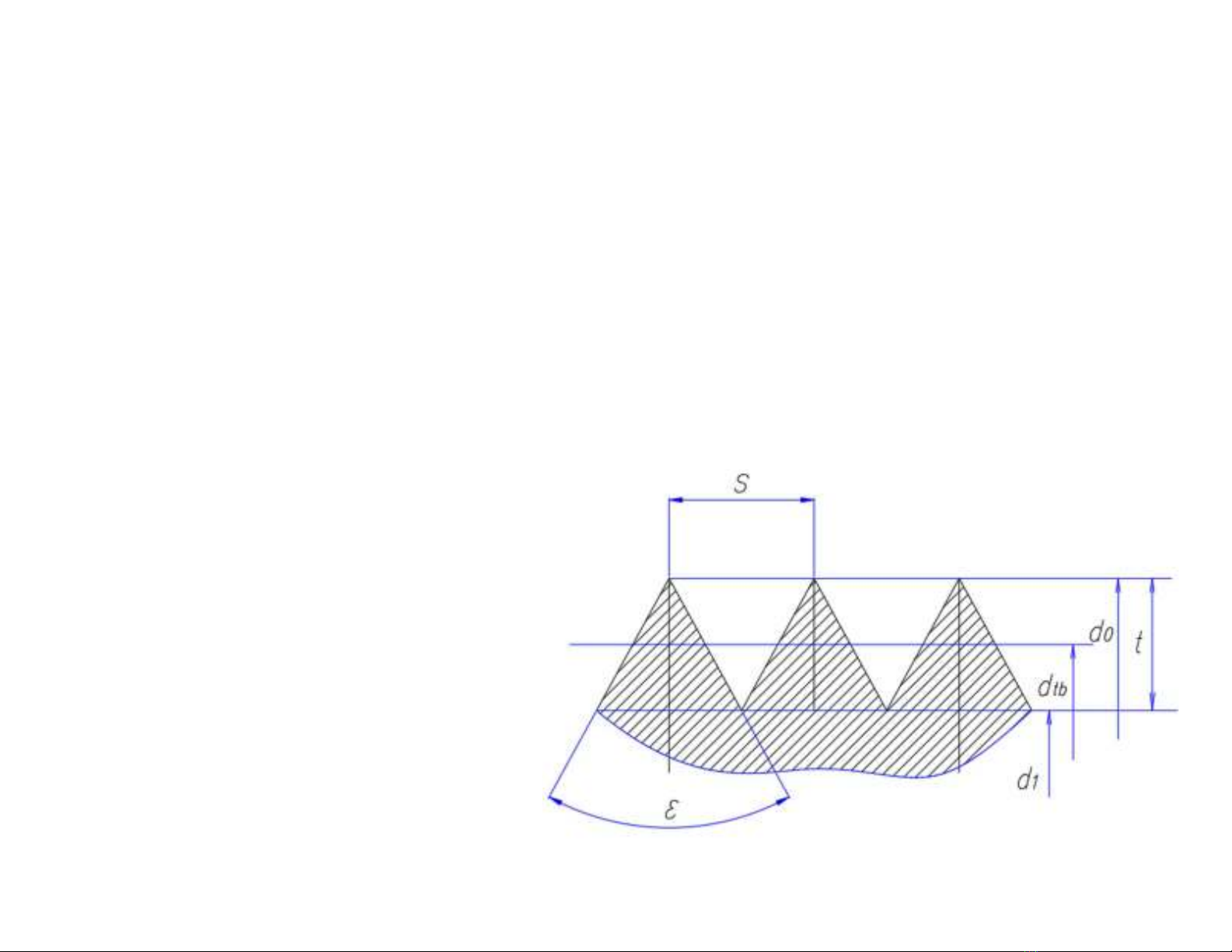

Profin ren → thường được đặc
trưng bằng góc profin ren ε
Bước ren: S
Chiều cao ren: t
Các đường kính ren d0, d1, dtb
Số đầu mối ren: n
Hướng ren: phải/ trái
III. Các phương pháp gia công ren
CHƯƠNG 5: THIẾT KẾ DỤNG CỤ CẮT REN

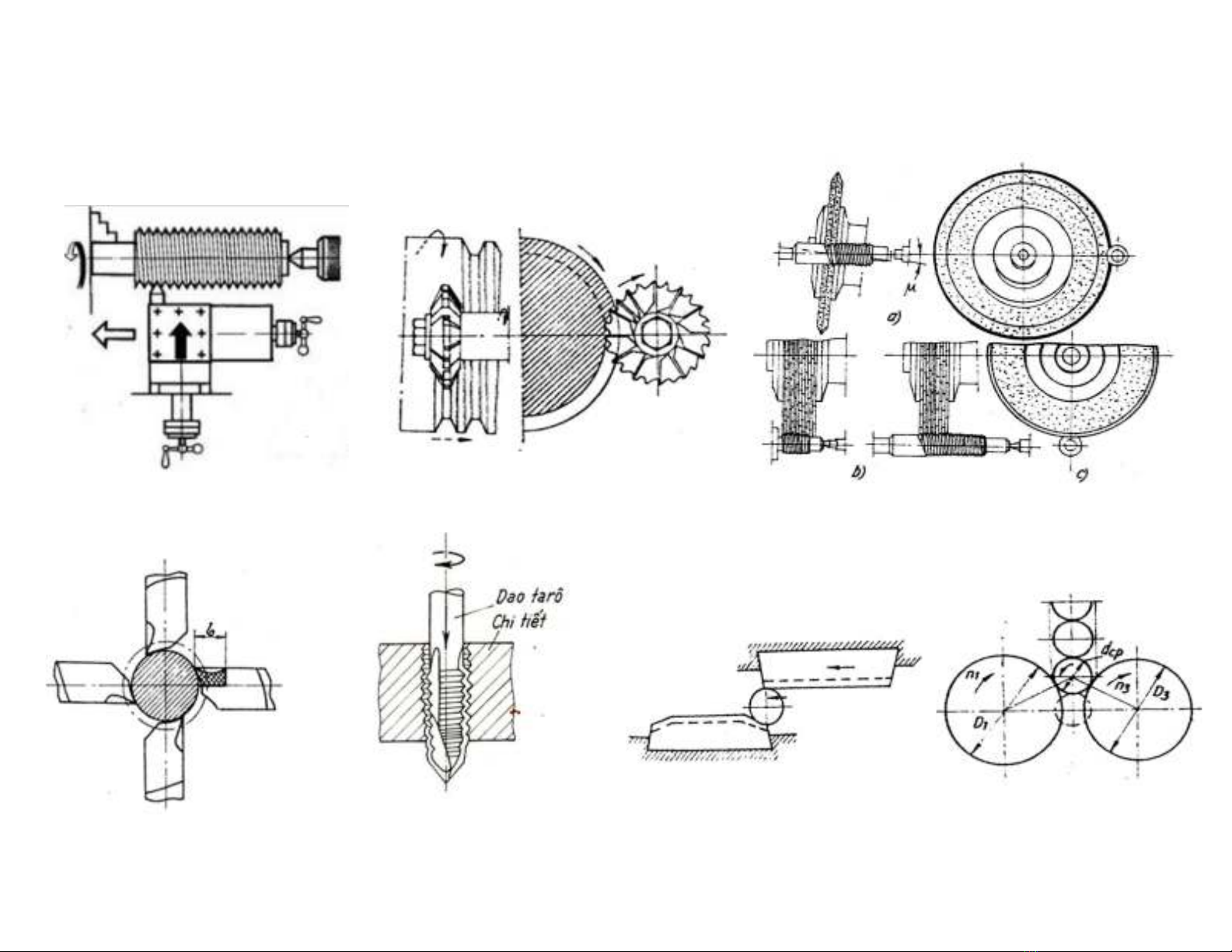

Cán ren
Tiện ren Phay ren Mài ren
Ta rô, bàn ren
Cắt ren bằng đầu cắt ren
CHƯƠNG 5: THIẾT KẾ DỤNG CỤ CẮT REN
§2. Thiết kế dao tiện ren

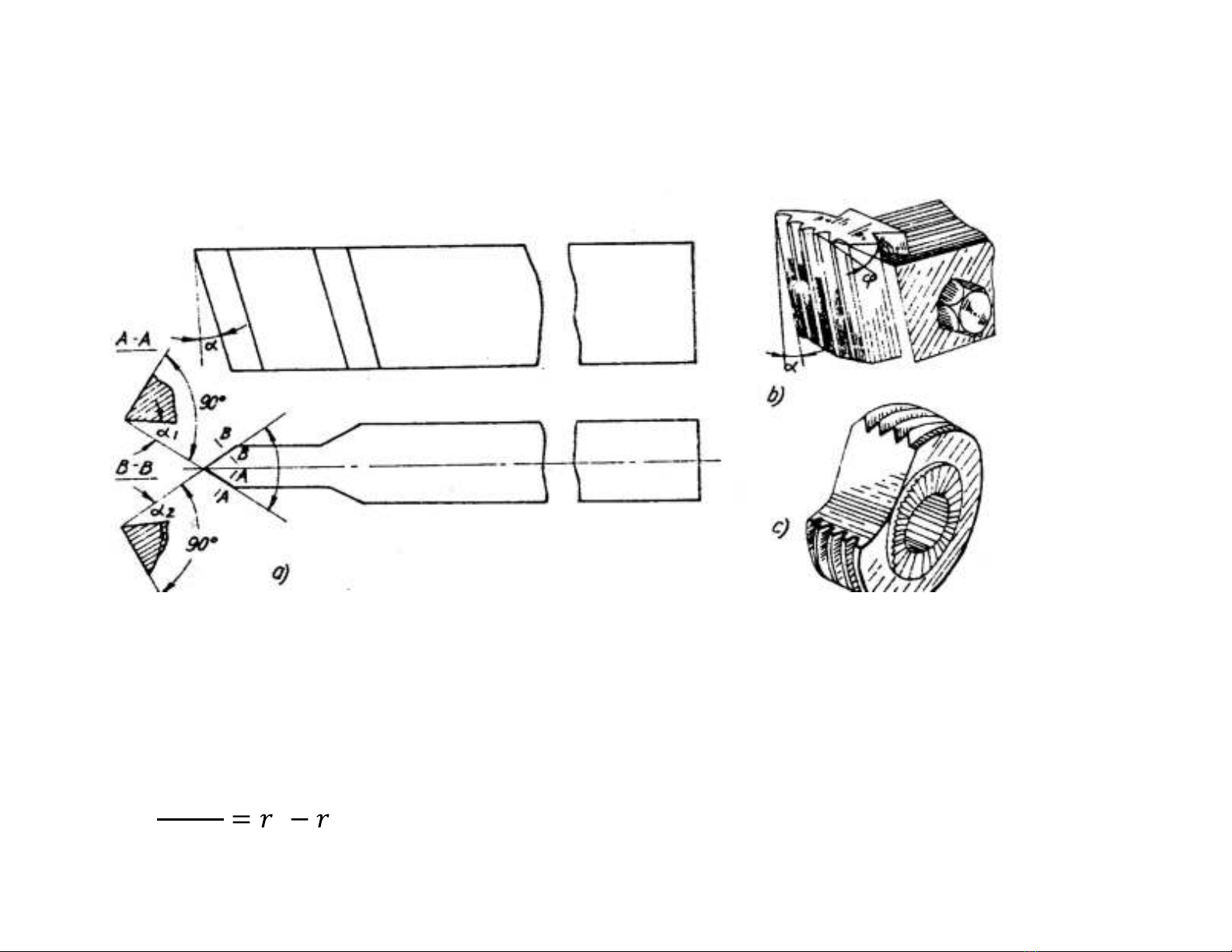

a. Dao cắt đơn b. Dao hình lược lăng trụ c. Dao hình lược hình tròn
Dao tiện ren → thực chât là DTĐH lăng trụ / DTĐH hình tròn
→ dao đơn/ dao răng lược
Profin ren:
ε, t, s → góc profin ren, chiều cao ren, bước ren
t =  
CHƯƠNG 5: THIẾT KẾ DỤNG CỤ CẮT REN

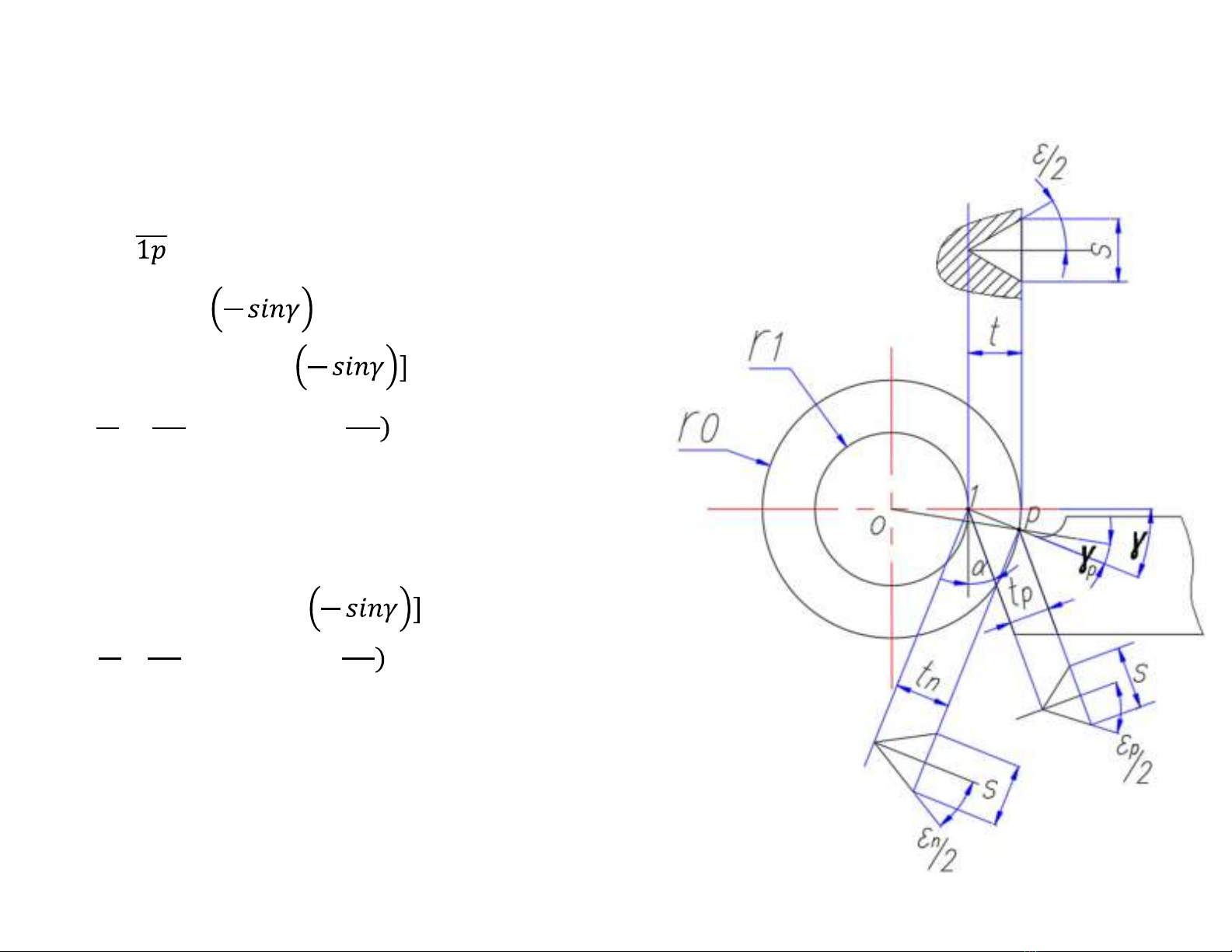

Thiết kế profin dao tiện ren có γ > 0
Profin dao trong tiết diện trùng mặt trước:
tn = = r0.cosγp – r1.cosγ
γp = arcsin
→ tn = r0.cos [arcsin
– r1.cosγ
tg
=

→ εn=2arctg (

→ thường dùng khi
kiểm tra
Profin dao trong tiết diện vuông góc mặt sau:
tp = tn.cos(α+γ)
→ tp = {r0.cos [arcsin
– r1.cosγ}cos(α+γ)
tg
=

→ εp=2arctg (

→ thường dùng khi
chế tạo
Dao tiện ren có γ = 0 → Khi tiện tinh ren đảm
bảo bề mặt ren là mặt xoắn vít Acsimet và dễ
chế tạo
