CHƯƠNG VI: THIẾT KẾ HỆ THỐNG
SẤY THÁP
VI.1 Kết cấu hệ thống sấy tháp.
VI.2 Tính toán thiết kế hệ thống sấy tháp.

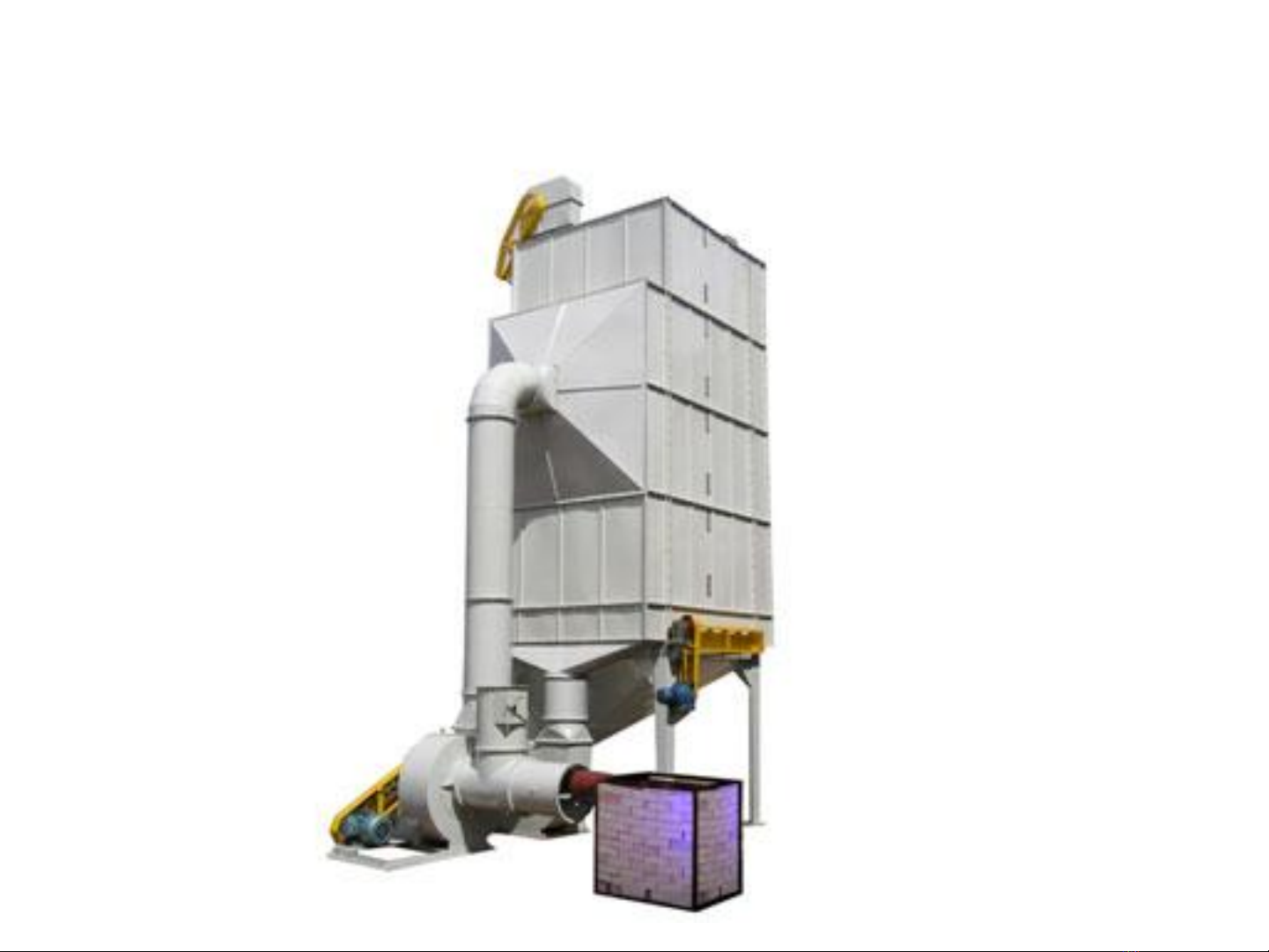

Hệ thống sấy tháp

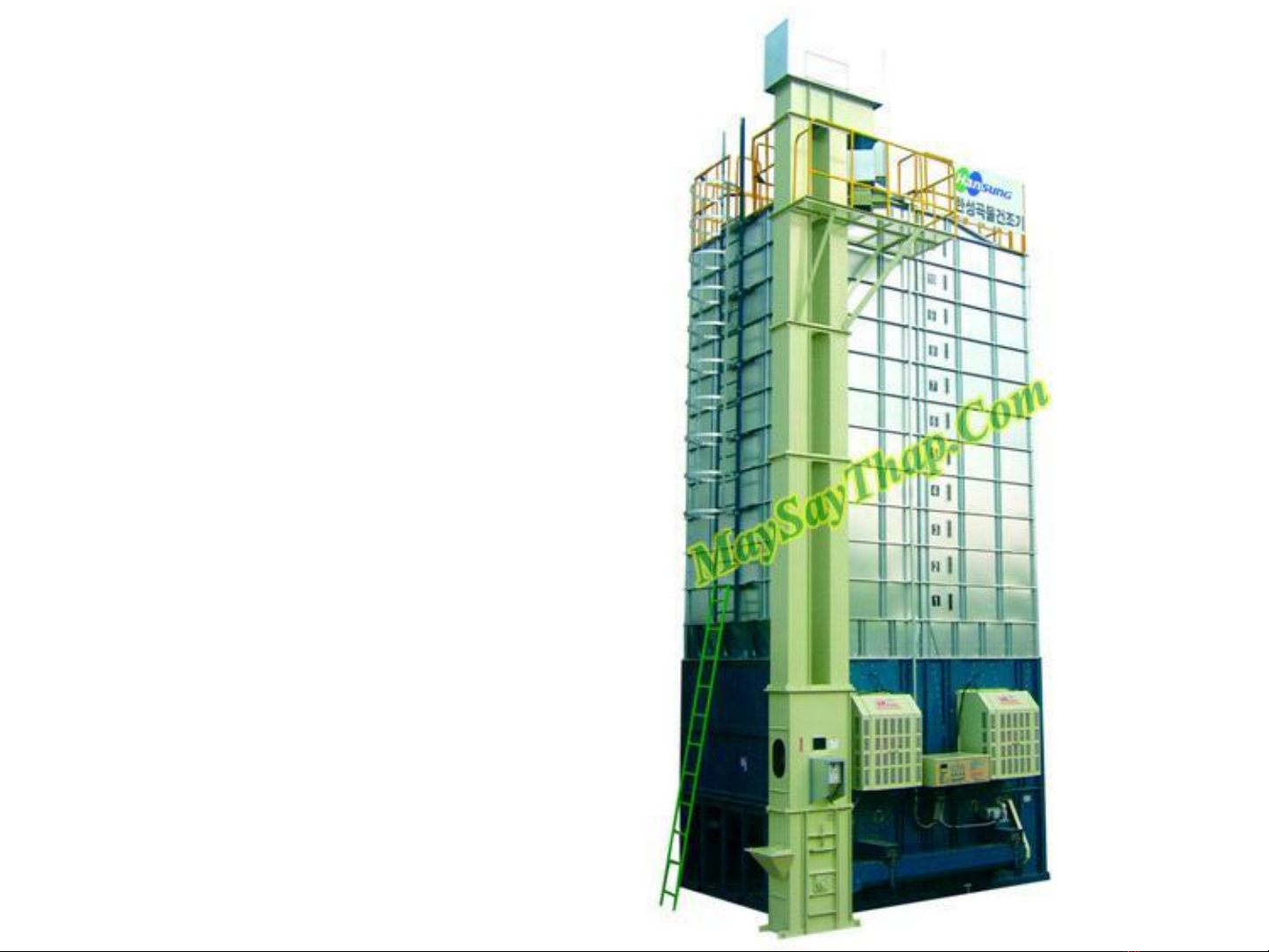

Hệ thống sấy tháp

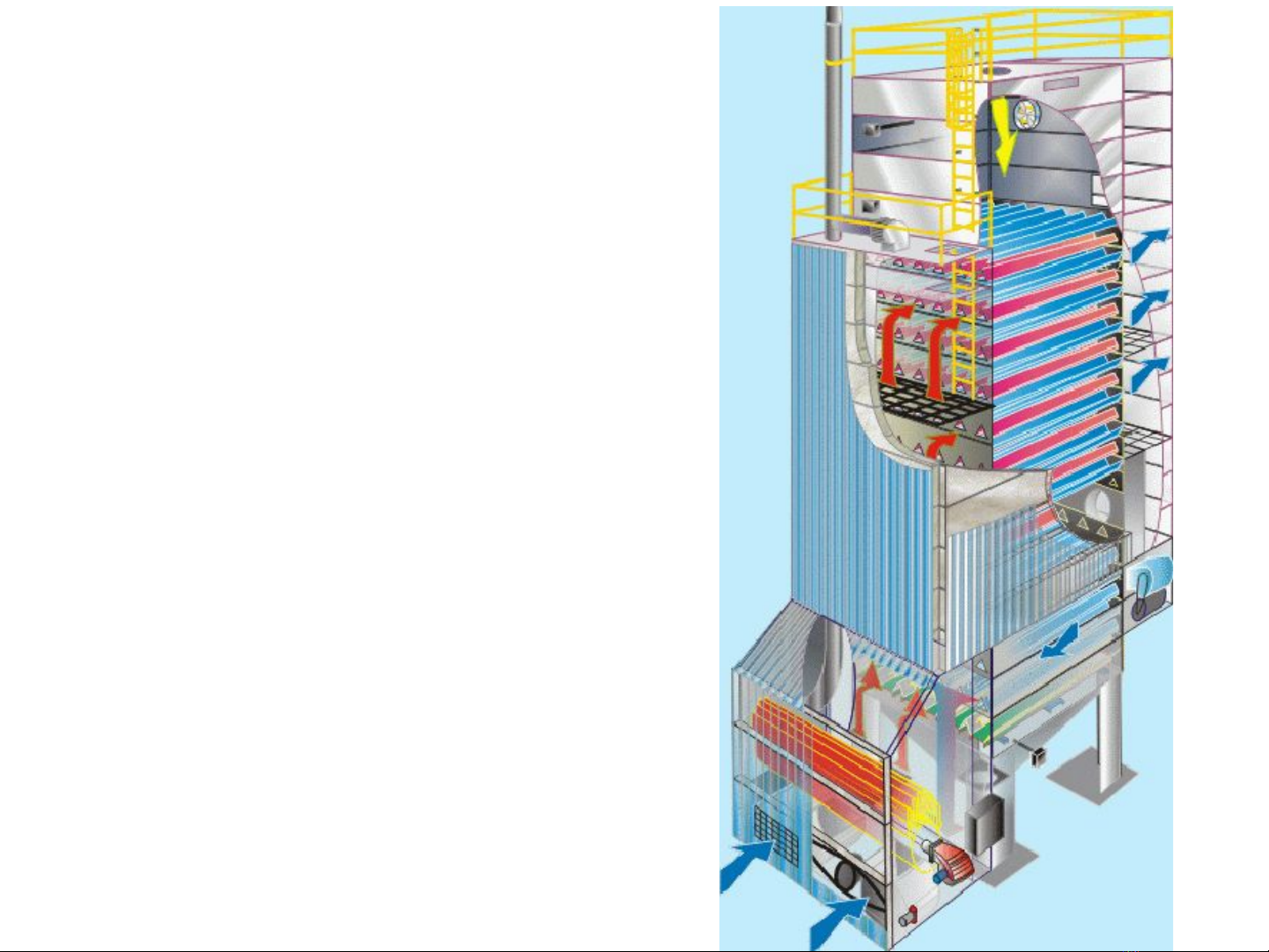

Cấu tạo và nguyên lý
hoạt động HTS tháp
VI.1 Kết cấu hệ thống sấy tháp
• HTS tháp chuyên dùng để sấy VL dạng hạt.
• Tháp sấy là 1 khối hình hộp, tiết diện ngang hình vuông,
tròn hoặc chữ nhật. Thân tháp được chế tạo từ khung
thép chịu lực hoặc bằng bê tông cốt thép.
• Phía trong thân tháp đặt các kênh dẫn, kênh thải gọi là
chóp sấy. Kênh dẫn và kênh thải xếp xen kẽ nhau.
• VS được gàu tải đưa lên và rót vào đỉnh tháp rồi chảy
xuống đáy tháp dưới tác dụng của trọng lực.
• TNS được quạt thổi vào tháp từ phía dưới vào các kênh
dẫn, TNS từ các kênh dẫn xuyên qua lớp VLS vào các
kênh thải rồi thải vào môi trường.
• HTS tháp có thể hoạt động liên tục hoặc chu kỳ.
• Có thể chia tháp sấy thành các khoang sấy có chế độ
sấy khác nhau, khoang cuối cùng là khoang làm nguội
SP.
