Bài giảng Thiết kế phối cảnh 3D: Bài 5 giúp người học nắm được các phần lý thuyết chung về chất liệu mental-ray và v-ray. Mục đích của bài học nhằm giúp cho sinh viên củng cố kiến thức về chất liệu, làm quen với chất liệu nâng cao Mental ray và vray; thiết lập khung cảnh với chất liệu nâng cao vray. Mời các bạn cùng tham khảo.
Chất liệu mental-ray
MUL313 – Thiết kế phối cảnh 3D Bài 5: Chất liệu mental-ray và v-ray
và v-ray
• Sinh viên củng cố kiến thức về chất liệu. • Làm quen với chất liệu nâng cao Mental Ray và Vray • Thiết lập khung cảnh với chất liêu nâng cao vray

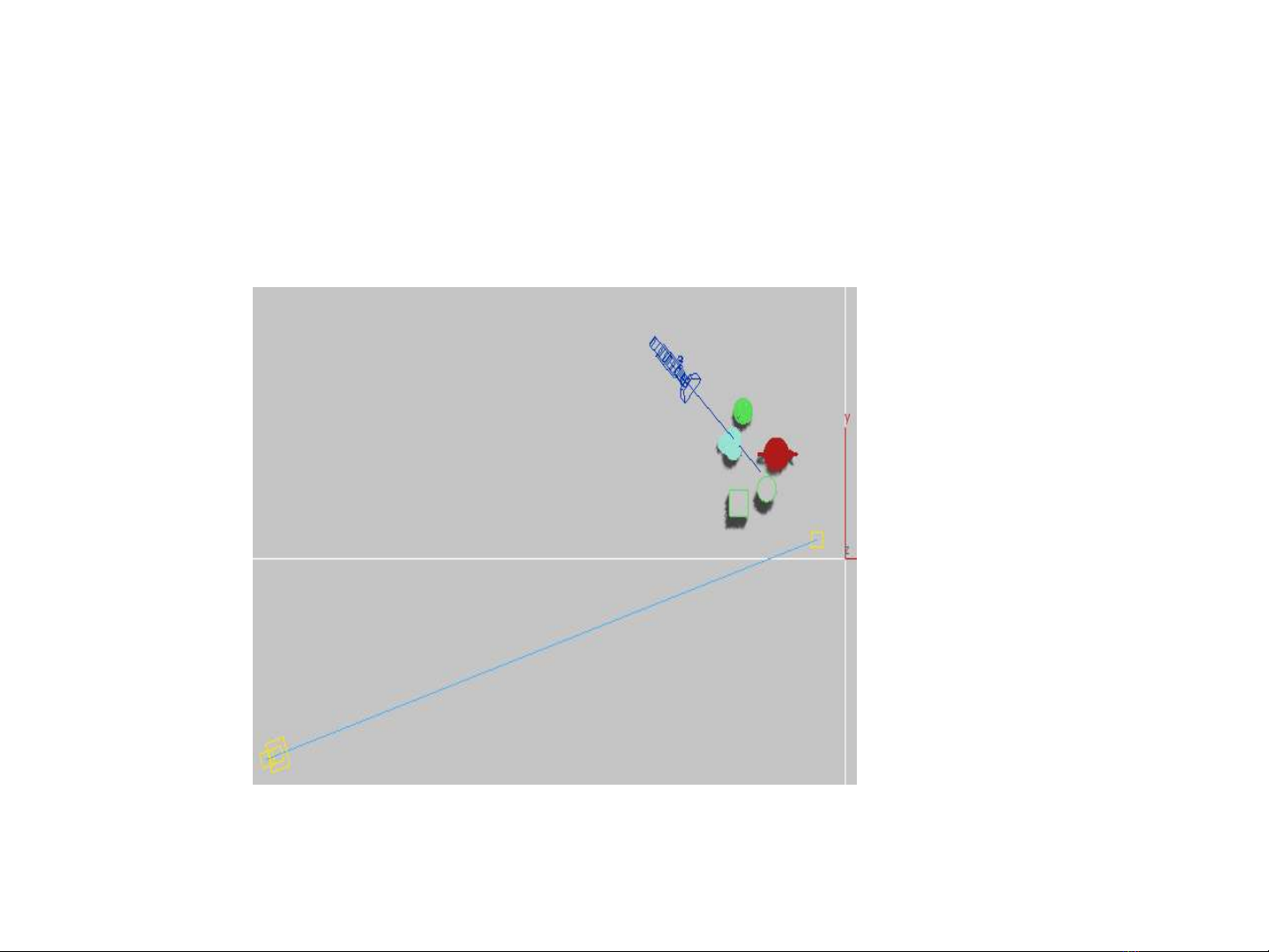

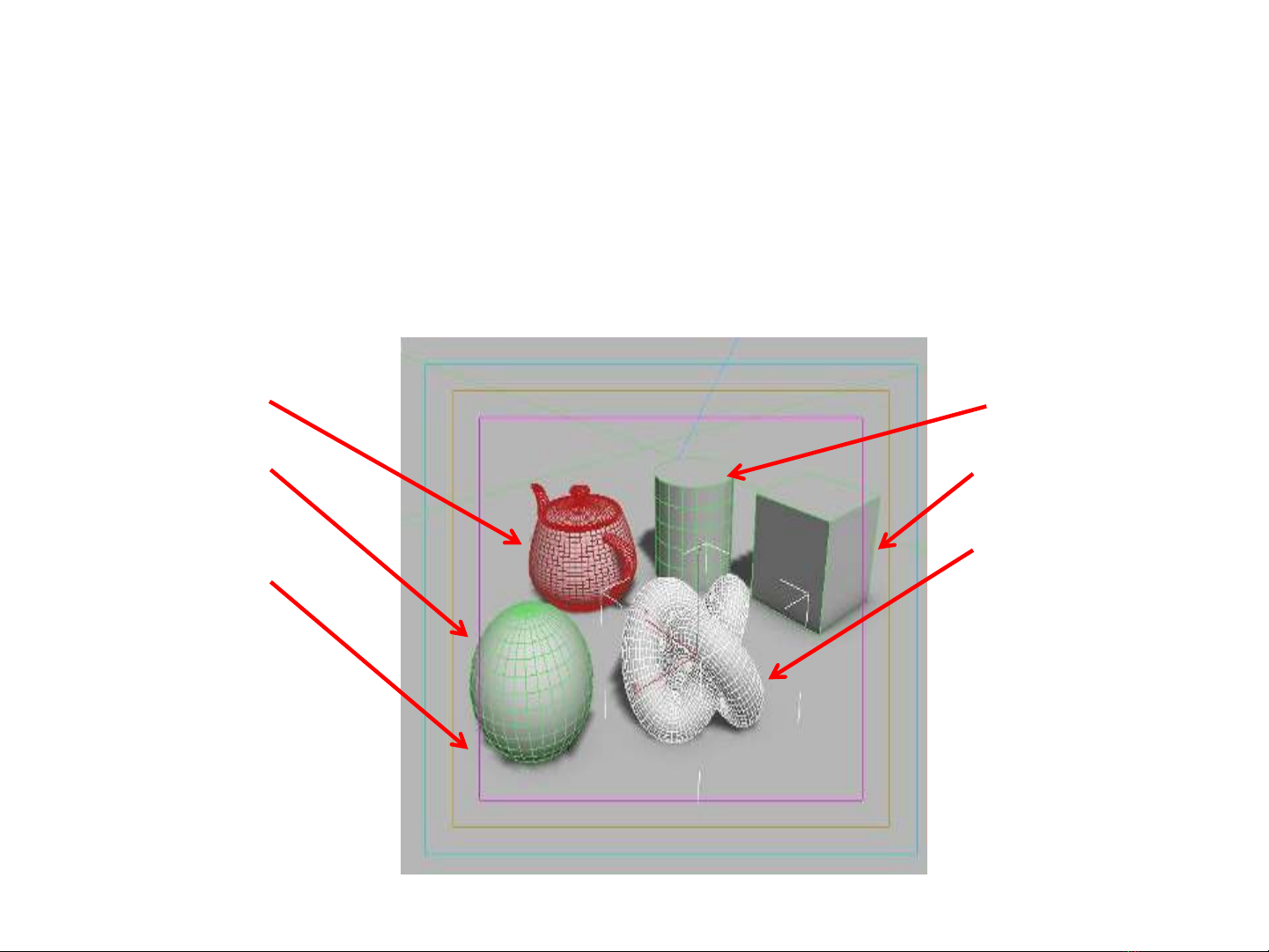

Thiết lập camera, ánh sáng cơ bản

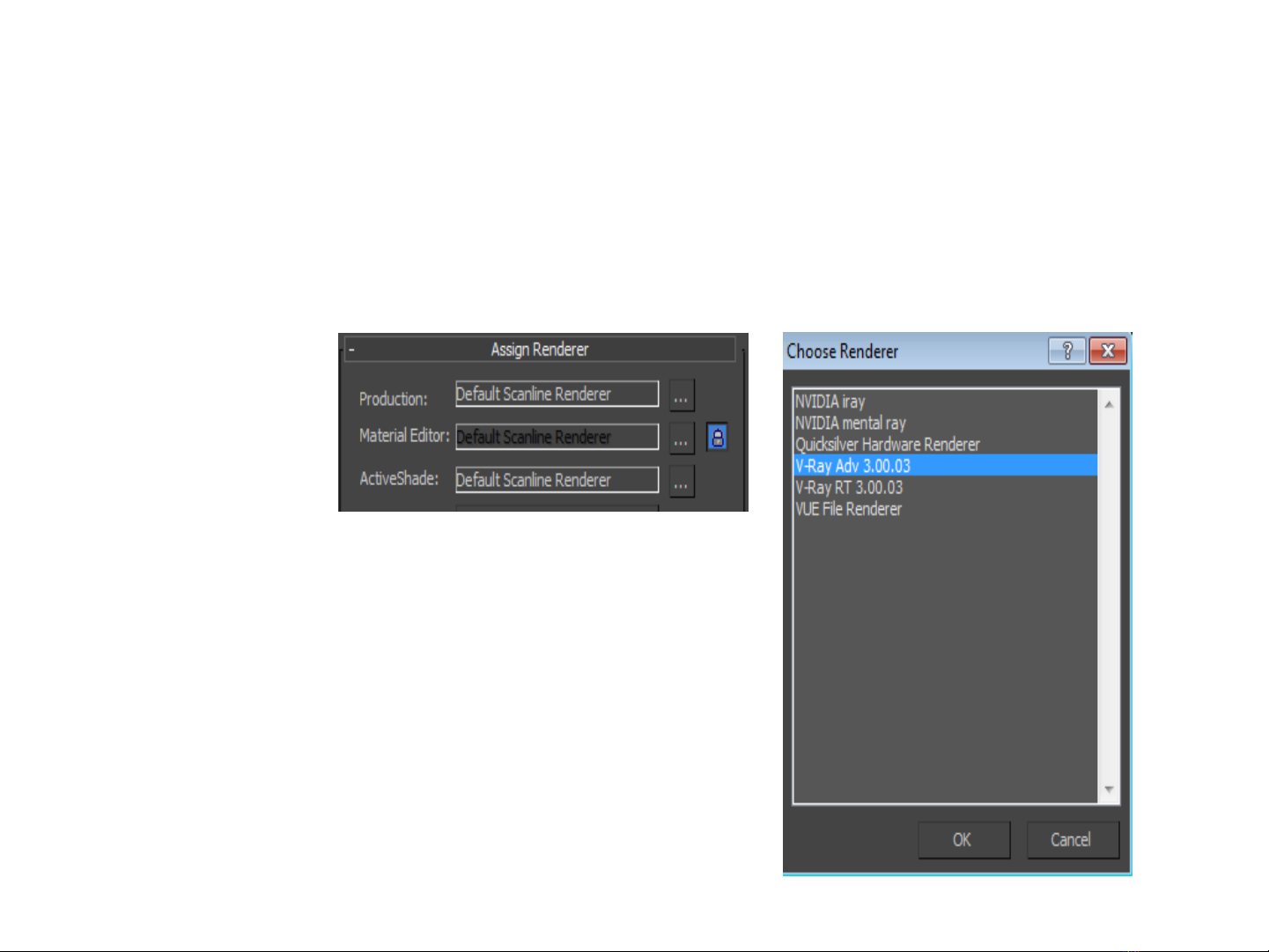

-Gán trình render Vray: Lựa chọn trình render Vray Adv.3.00
Để có thể sử dụng được chất liệu Vray phải chuyển đổi chế độ Render sang Vray
-Mở bảng Render Setup, thiết lập các thông số cơ bản vd Image sampler, GI, Enviroment, Output size, color mapping…
-So sánh sự khác nhau giữa bảng hiệu chỉnh chất liệu mặc định và Vray
-Diffuse color: -Diffuse : là màu sắc của bề mặt vật thể. Màu sắc phản xạ và khúc xạ màu sắc có thể bị ảnh hưởng bởi màu sắc này. Không có vật thể nào trong thế giới thực là màu trắng tinh khiết RGB (25.255.255) hay là màu đen RGB (0,0,0). Khi tạo ra một loại chất liệu màu trắng hoặc đen, hãy thiết lập các giá trị màu trắng RGB (245.245.245) / đen RGB (2,2,2). Nếu thiết lập diffuse là màu đen hoặc trắng tinh khiết , sẽ không có sự tương phản màu sắc của vật thể. -Roughness: Được sử dụng để mô phỏng độ nhám bề mặt bằng cách kiểm soát cách bề mặt phản chiếu thông qua ánh sáng trực tiếp -Gán chất liệu vừa tạo cho đối tượng Knot
-Reflect: Đây là chỉ số phản ánh sự phản xạ ánh sáng ở vật thể. Trắng RGB (255.255.255) là phản xạ hoàn toàn ( như gương ), đen RGB (0,0,0) là không phản xạ. Nếu sử dụng màu sắc thay vì màu đen hoặc trắng, thì sẽ có phản xạ màu. Cường độ phản xạ không có giá trị đúng hay sai, tùy thuộc thiết lập.
Nhôm bóng tinh khiết, 80 - 87% Nhôm mờ, 80 - 87% Nhôm bóng, 65 - 75% Nhôm Matte, 55 - 75% Nhôm sơn, 55 - 65% Chrome bóng, 60 - 70% Thép, 25 - 30% Đồng đánh bóng , 60 - 70% Đồng thau đánh bóng , 70 - 75%
Tường vữa tối (Rough), 15 - 25% Bê tông (Rough), 20 - 30% Gạch mới, 10 - 15% Gạch trắng, 75 - 80% Thủy tinh, 5 - 10% Men trắng, 65 - 75% Sơn mài, trắng 80 - 85% Gương bạc, 80 - 88% Gương đánh bóng, 92 - 95%
gỗ sồi sáng (bóng), 25 - 35% gỗ sồi tối (bóng), 10 - 15% Gỗ Ván, 25 - 40% Giấy trắng, 70 - 80% Granite, 20 - 25% Đá vôi, 35 - 55% Đá bóng (Tùy thuộc vào màu sắc), 30 - 70% Ánh sáng bằng vữa, 40 - 45% Tường vữa tối (Rough), 15 - 25%
Thước quy đổi sắc độ – cường độ phản xạ
-Reflect: Màu sắc cũng ảnh hưởng đến cường độ phản chiếu. Màu trắng phản chiếu toàn bộ quang phổ màu trong khi màu đen hấp thụ tất cả màu sắc. White, 75 - 85% Ánh sáng màu xám, 40 - 60% Trung màu xám, 25 - 35% Tối màu xám, 10 - 15% Ánh sáng màu xanh, 40 - 50% Màu xanh đậm, 15 - 20% Ánh sáng màu xanh lá cây, 45 - 55% Màu xanh đậm, 15 - 20% Ánh sáng màu vàng, 60 - 70% Màu nâu , 20 - 30% Ánh sáng đỏ, 45 - 55% Đỏ thẫm, 15 - 20% Màu đen, 2 - 5%
-Refl.Glossiness: Độ mờ đục của phản xạ, Giá trị là 1,0 có nghĩa là sự phản xạ gương rõ, giá trị thấp hơn có nghĩa là sự phản xạ mờ hơn. Càng mờ phản xạ càng mất thời gian tính toán.
-Dim distance: Thiết lập khoảng cách tối đa của một tia phản xạ . Ví dụ, nếu dim distance: 100mm, bên ngoài bán kính 100mm sẽ không được phản xạ.
-Subdivs: Thường là bội số của 8. Kiểm soát chất lượng của Highlight glossiness . Nếu chỉ số của Subdivs là quá thấp kết quả phản xạ sẽ bị nhiễu.
-Tạo chất liệu mới, với mầu Reflect là mầu ghi.
-Gán chất liệu vừa tạo cho đối tượng Teapot
-Refraction: Tạo chất liệu khúc xạ
-Glossiness: Độ mờ đục của khúc xạ, giảm từ 1 về 0
-Mức độ khúc xạ phụ thuộc vào mầu sắc của Chỉ sổ Reflect, mức độ khúc xạ giảm dần từ Mầu trắng: khúc xạ 100% (kính) về Mầu đen: Không khúc xạ.
-Tạo chất liệu mới, với mầu Reflect là mầu ghi.
-Subdivs: Thường là bội số của 8, Kiểm soát chất lượng của Highlight glossiness . Nếu chỉ số của Subdivs là quá thấp, khúc xạ sẽ bị nhiễu.
-Gán chất liệu vừa tạo cho đối tượng Box
-Tham khảo thư viện HDRI miễn phí. http://www.aversis.be/hdri/hdri- free.htm
-Phản xạ của Chiếc ấm – Teapot vẫn chưa được hoàn hảo, trông chưa thật. Bởi vì đối tượng phản xạ cần môi trường xung quanh để phản xạ. Có thê sử dụng ảnh Map, ảnh Hdri, Gradient…để tạo môi trường.
-Tạo môi trường HDRI
-Ảnh map HDIR tại Slide\slide 5 \ Maps\ Hdirmap.hdr
-Chọn kiểu ghép Mapping type: Angular
-Môi trường Vray: chỉ tác động tới đối tượng, không tác động tới nền khung cảnh, background.
-Có 2 loại môi trường: môi trường của 3ds Max, Môi trường Vray
-Môi trường Max: có tác động tới cả đối tượng, và nền khung cảnh, background
-Môi trường Max: Rendering → Enviroment (Phím tắt 8) (nói thêm trong slide 8)
-Mở phần Enviroment trong Render Setup
-Kích hoạt Reflection/Refraction enviroment chọn đến map HDRI
-Bật phản xạ Fresnel – Fresnel Reflections:
Hầu hết các chất liệu trừ kim loại có một sự phản xạ Fresnel, làm cho sự phản xạ mạnh mẽ ở góc bên cạnh nhưng yếu khi nhìn ở phía trực diện. Ví dụ về màn hình vi tính . Nếu nhìn nghiêng phía bên của màn hình sẽ thấy sự phản xạ của môi trường mạnh mẽ, nhưng nếu nhìn trực diện ở phía trước , phản xạ giảm. Áp dụng nguyên tắc này sẽ làm cho vật thể trông thực tế hơn
Nước 1,333
Kính 1,5 - 1,6
Viên kim cương 2,13
Nhựa 5 - 8
Hợp chất chất liệu như gỗ, đá, bê tông ... 3 – 4
IOR = 1, cho ánh sáng phản chiếu / đi / qua bề mặt mà không thay đổi hướng, (giống không khí).
chất liệu như kính cho phép ánh sáng đi qua, mà còn có phản xạ. IOR = 1,33
Tỷ lệ giữa phản xạ và khúc xạ phụ thuộc vào góc nhìn.
-Tăng cường độ sáng của chất liệu HDRI Overal Mult, Render Mult từ 1.0 lên 3.0
-Thay đổi thông số IOR của Fresnel Reflection
-Copy chất liệu bằng cách Kéo và Thả- Drag and Drop ở ô chất liệu vừa gán cho Teapot,
-Đổi tên chất liệu thành Ref Color
-Đổi mầu Diffuse thành mầu đỏ, Gán cho đối tượng Torus Knot 2 và Sphere
-Tinted Refraction - mầu khuếch tán:
-Đổi mầu Diffuse về mầu Đen (100%): có nghĩa là mầu diffuse không có tác dụng.
-Thay đổi mầu Refract của Refraction
-Affect shadow: Bật/Tắt ảnh hưởng tới bóng đổ
-Inox, kim loại
-Gỗ
-Sàn gỗ: Slide\Slide 5\ Maps\Wood 1
-Da: Đường dẫn ảnh map Slide\Slide 5\ Maps
-Nước bể bơi:
-Subdiv: 20
-Diffuse: Đen -Refraction IOR: 1.2
-Reflect: Faloff
-Bump : Noise
-Frog Color: Mầu nước
-Refract: Trắng
-Mở Material Editor → Get material → Chuột phải vào mũi tên
-Thư viện chất liệu của 3ds Max có định dạng file .Mat
-Lưu chất liệu vào thư viện
-Mở Material Editor → Put to library
- Thư viện chất liệu tham khảo: http://www.vray-materials.de/
• diffuse • reflection color • fresnel • refraction color + glossiness • refraction IOR
• Nhựa, • Nhựa trong, • Kính, • nhôm, • sàn gỗ, • kim loại, • nước. ...
File bắt đầu: Slide\slide 5\ Slide 5 – start.max File cuối: Slide\slide 5\ Slide 5 – End.max
Sử dụng các khung cảnh đã làm ở các bài trước, thay đôi
chất liệu thành chất liệu vray
