Quản lý lưu vực 1
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN | BỘ MÔN GIS & TÀI NGUYÊN
Phân chia
lưu vực
Copyright © 2024 | nguyenduyliem@hcmuaf.edu.vn Quản lý lưu vực
Nội dung
Thu thập DEM (Acquiring DEM)
Thêm DEM vào QGIS Desktop with
GRASS (Add DEM into QGIS Desktop with GRASS)
Tạo hiệu ứng đổ bóng trên DEM (Create
hillshade effect on DEM)
Thêm bản đồ nền từ phần mở rộng
HCMGIS (Add basemap from HCMGIS plugin)
Lấp đầy điểm trũng trong DEM (Fill sinks in
the DEM)
Xác định hướng dòng chảy và tính dòng
chảy tích lũy (Calculate flow direction and flow
accumulation)
Phác họa mạng lưới sông suối (Delineate
the streams)
Phác họa ranh giới lưu vực (Delineate the
watershed boundary)
Cắt DEM, mạng lưới sông suối theo ranh
giới lưu vực (Clip DEM, streams to the watershed
boundary)
Xác định sông suối thượng nguồn, trung
lưu, hạ nguồn (Identify upstream, midstream, and
downstream rivers)
Hiển thị 3D của DEM, mạng lưới sông
suối (3D Modeling of DEM, streams)
2
Copyright © 2024 | nguyenduyliem@hcmuaf.edu.vn Quản lý lưu vực
Thu thập DEM
Space Shuttle Radar Topography Mission (SRTM)
NASA (Mỹ)
90 m (2000- 2014), 30 m (2014 –nay)
https://earthexplorer.usgs.gov/
ASTER Global Digital Elevation Model
NASA (Mỹ) / METI (Nhật)
30 m (2009 –nay)
https://earthexplorer.usgs.gov/
JAXA’s Global ALOS 3D World
JAXA (Nhật)
30 m (2015 –nay)
MERIT DEM: Multi-Error-Removed Improved-Terrain DEM
90 m (cải tiến SRTM, JAXA’s Global ALOS 3D World)
http://hydro.iis.u-tokyo.ac.jp/~yamadai/MERIT_DEM/
3
Copyright © 2024 | nguyenduyliem@hcmuaf.edu.vn Quản lý lưu vực
Thêm DEM vào QGIS Desktop
4

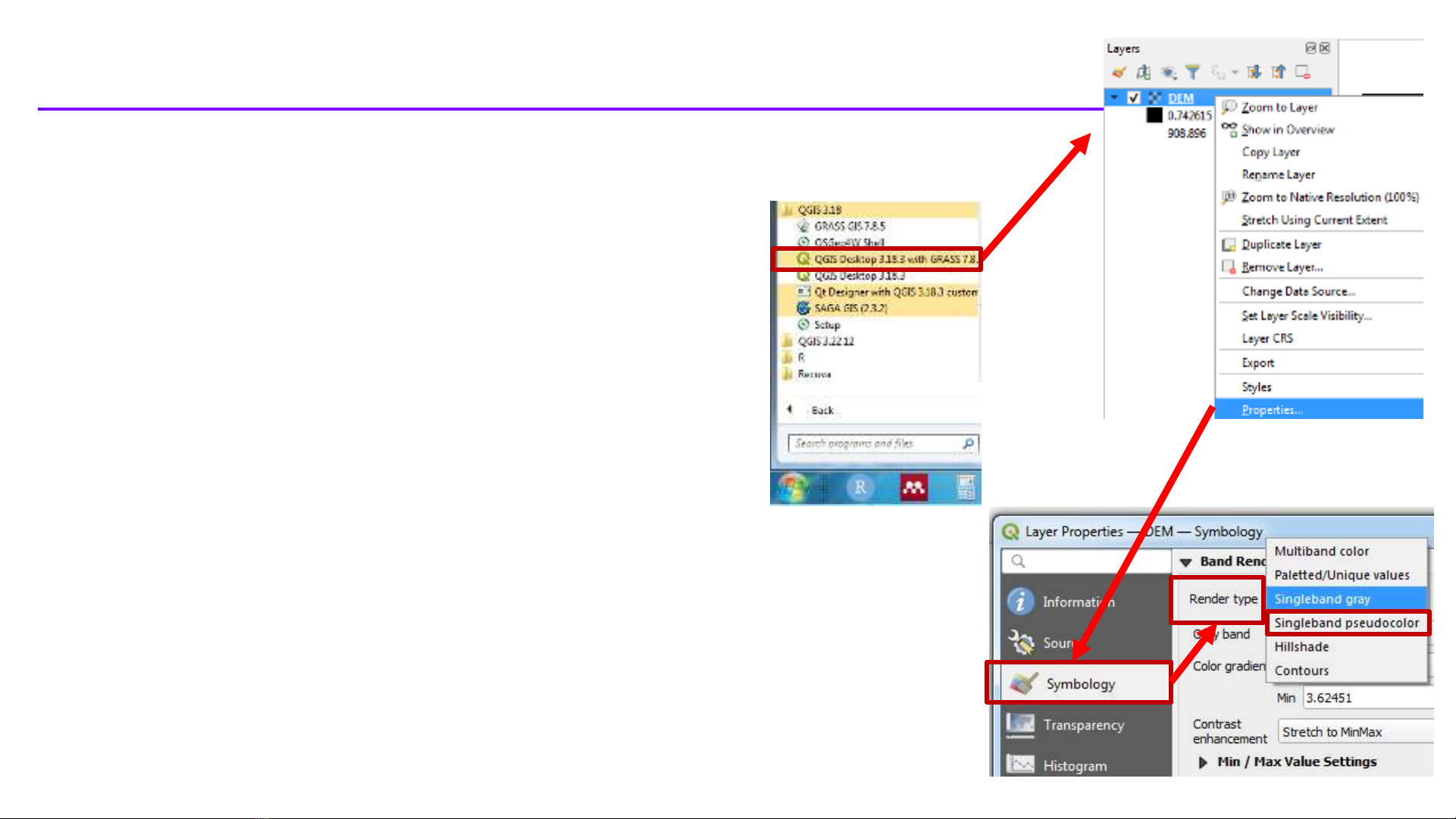

1. Khởi động QGIS Desktop with GRASS.
2. Thêm DEM.tif vào khung Layers.
3. Click phải vào DEM.tif, chọn Properties.
4. Trong hộp thoại Layer Properties, chọn
Symbology.
5. Trong mục Render type, chọn:
Singleband gray: Thang màu xám liên tục
(mặc định).
Singleband pseudocolor: Thang màu
“giả” liên tục.
2
1
3
4
5
Copyright © 2024 | nguyenduyliem@hcmuaf.edu.vn Quản lý lưu vực
Thay đổi cách hiển thị của DEM
6. Chọn nội suy
Interpolation là Linear.
7. Chọn thang màu
Color ramp là Turbo.
8. Chọn số khoảng giá
trị Classes là 5.
9. Chọn phương pháp
phân loại Mode là phân
vị Quantile.
10. Click Classify.
11. Click OK.
5
6
7
8
9
10 11
