Nội dung Text: Bài giảng Truyền động cơ khí - Chương 9 Ổ trượt

CHƢƠNG 9. Ổ TRƢỢT 1
NỘI DUNG 1. Khái niệm chung 2. Cơ sở tính toán ổ trượt 3. Tính toán thiết kế ổ trượt 2
9.1 Khái niệm chung a. Công dụng và phân loại  Công dụng của ổ trục + Đỡ trục quay, tiếp nhận tải trọng từ trục + Giảm ma sát giữa trục với vỏ + Đảm bảo trục quay quanh tâm cố định 3

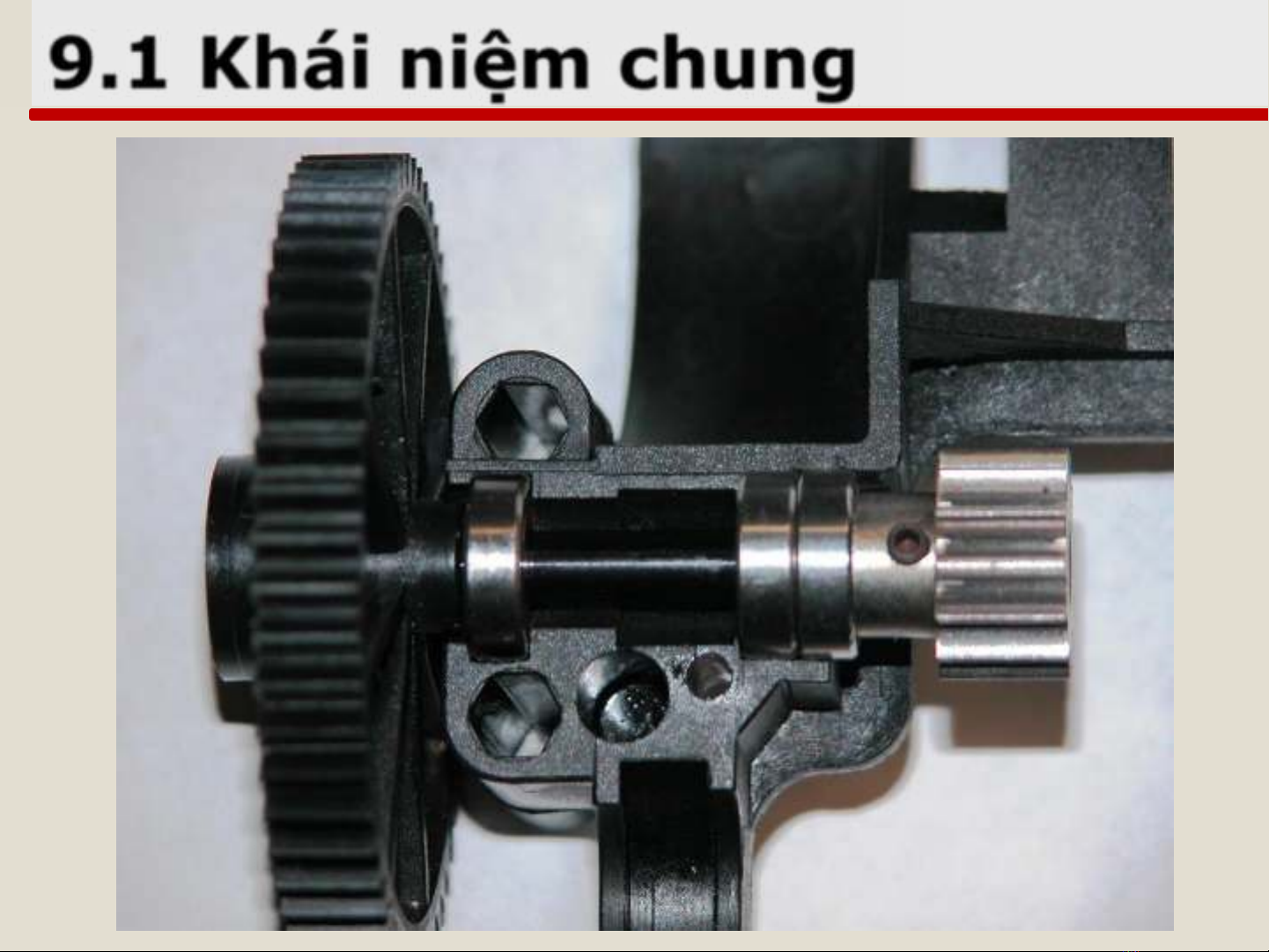

9.1 Khái niệm chung 4

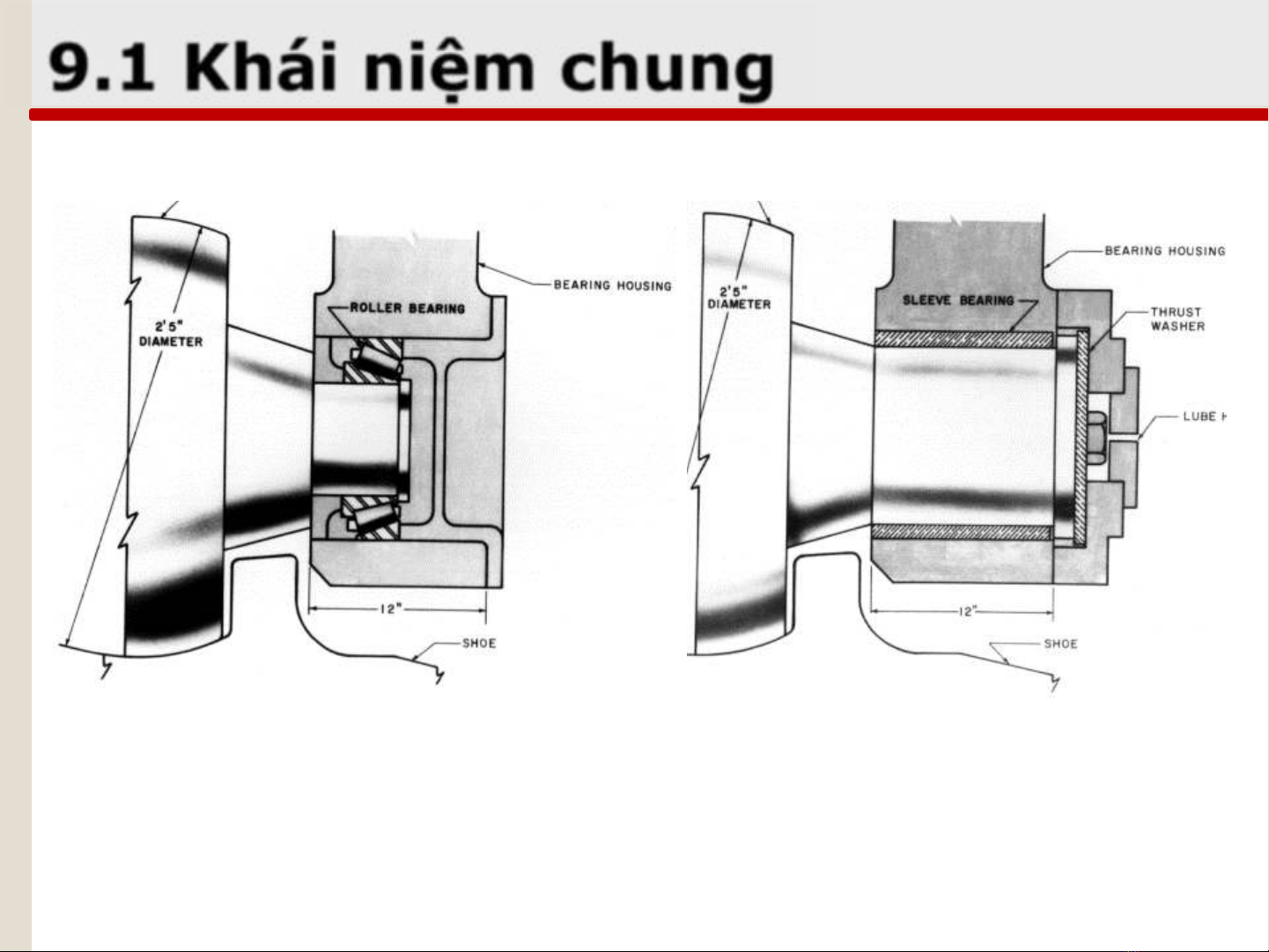

9.1 Khái niệm chung  Phân loại + Ma sát trượt -> ổ trượt + Ma sát lăn -> ổ lăn 5
9.1 Khái niệm chung 6
9.1 Khái niệm chung b. Cấu tạo và phân loại ổ trƣợt 7
9.1 Khái niệm chung Cấu tạo Thân ổ: ổ nguyên hoặc ổ ghép 8
9
9.1 Khái niệm chung 10
9.1 Khái niệm chung Ổ nguyên : + Chế tạo đơn giản, độ cứng lớn hơn ổ ghép + Không thể điều chỉnh để giảm khe hở + Khó khăn khi lắp ráp Ổ ghép: + Khe hở có thể điều chỉnh được + Lắp trục dễ dàng 11
9.1 Khái niệm chung Lót ổ + Lót ổ nguyên hoặc ghép + Hình dạng có thể là trụ, côn, cầu 12
13

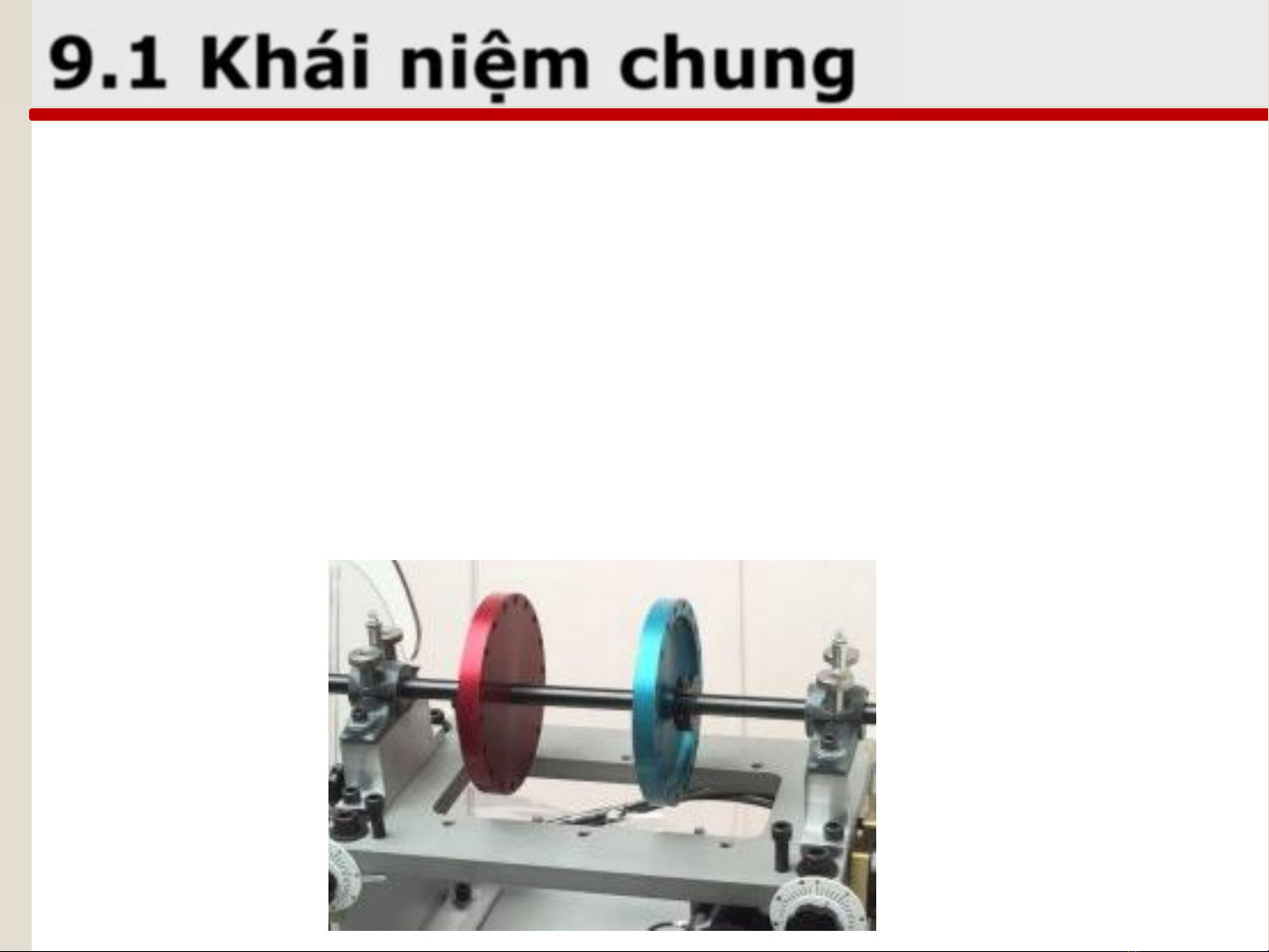

9.1 Khái niệm chung 14
9.1 Khái niệm chung Phân loại ổ trượt Dạng chịu tải: +Ổ trượt đỡ: chịu tải trọng hướng tâm +Ổ trượt chặn : chịu tải trọng dọc trục +Ổ trượt chặn đỡ: chịu cả 2 loại tải trọng Dạng ma sát trong ổ +Ổ ma sát ướt +Ổ làm việc ở chế độ ma sát hạn chế 15
9.1 Khái niệm chung 16
17
9.2 Cơ sở tính toán ổ trƣợt 1. Các dạng ma sát trong ổ trượt 2. Nguyên lý bôi trơn thủy động 3. Khả năng tải của ổ đỡ 18
9.2.1 Các dạng ma sát trong ổ trƣợt a. Ma sát ƣớt  Bề mặt ngõng trục và ổ được ngăn cách bởi lớp bôi trơn h > Rz1 + Rz2  Hệ số ma sát nhỏ f =0,001  0,008  Hiệu suất lớn, mài mòn không đáng kể 19
9.2.1 Các dạng ma sát trong ổ trƣợt b. Ma sát nửa ƣớt + Màng dầu không đủ dầy để ngăn cách trục và ổ trục. + Hệ số ma sát có trị số 0.01 - 0.1 (tùy thuộc vật liệu) 20
